Рабочие циклы двс кривошипно-шатунный механизм

Лекция 2 РАБОЧИЕ ЦИКЛЫ ДВС КРИВОШИПНО-ШАТУННЫЙ МЕХАНИЗМ

1 ТАКТ

ПОНЯТИЕ О РАБОЧЕМ ЦИКЛЕ ДВС

КАРБЮРАТОРНЫЙ ДВС

ТОПЛИВО

ВОЗДУХ

ДЛЯ НЕПРЕРЫВНОЙ

РАБОТЫ ДВИГАТЕЛЯ

НЕОБХОДИМО

ПОСЛЕДОВАТЕЛЬНО

ВЫПОЛНЯТЬ

НЕСКОЛЬКО ПРОЦЕССОВ

СМЕСЕОБРАЗОВАНИЕ

ВПУСК

ТАКТ –

ЧАСТЬ РАБОЧЕГО ЦИКЛА, ПРИХОДЯЩЕГОСЯ НА ОДИН ХОД ПОРШНЯ

СОВОКУПНОСТЬ ЭТИХ ПОВТОРЯЮЩИХСЯ ПРОЦЕССОВ –

РАБОЧИЙ ЦИКЛ

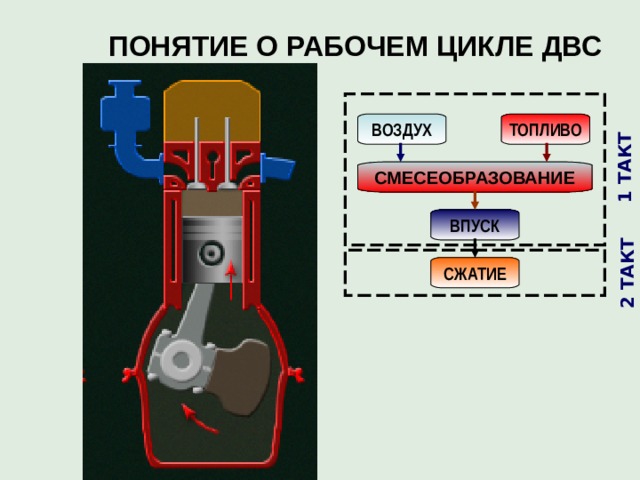

1 ТАКТ

2 ТАКТ

ПОНЯТИЕ О РАБОЧЕМ ЦИКЛЕ ДВС

ДЛЯ НЕПРЕРЫВНОЙ

РАБОТЫ ДВИГАТЕЛЯ

НЕОБХОДИМО

ПОСЛЕДОВАТЕЛЬНО

ВЫПОЛНЯТЬ

НЕСКОЛЬКО ПРОЦЕССОВ

ТОПЛИВО

ВОЗДУХ

СМЕСЕОБРАЗОВАНИЕ

ВПУСК

СЖАТИЕ

СОВОКУПНОСТЬ ЭТИХ ПОВТОРЯЮЩИХСЯ ПРОЦЕССОВ –

РАБОЧИЙ ЦИКЛ

1 ТАКТ

2 ТАКТ

3 ТАКТ

ПОНЯТИЕ О РАБОЧЕМ ЦИКЛЕ ДВС

ДЛЯ НЕПРЕРЫВНОЙ

РАБОТЫ ДВИГАТЕЛЯ

НЕОБХОДИМО

ПОСЛЕДОВАТЕЛЬНО

ВЫПОЛНЯТЬ

НЕСКОЛЬКО ПРОЦЕССОВ

ТОПЛИВО

ВОЗДУХ

СМЕСЕОБРАЗОВАНИЕ

ВПУСК

СЖАТИЕ

ВОСПЛАМЕНЕНИЕ

И СГОРАНИЕ

СОВОКУПНОСТЬ ЭТИХ ПОВТОРЯЮЩИХСЯ ПРОЦЕССОВ –

РАБОЧИЙ ЦИКЛ

РАСШИРЕНИЕ

1 ТАКТ

2 ТАКТ

3 ТАКТ

4 ТАКТ

ПОНЯТИЕ О РАБОЧЕМ ЦИКЛЕ ДВС

ДЛЯ НЕПРЕРЫВНОЙ

РАБОТЫ ДВИГАТЕЛЯ

НЕОБХОДИМО

ПОСЛЕДОВАТЕЛЬНО

ВЫПОЛНЯТЬ

НЕСКОЛЬКО ПРОЦЕССОВ

ТОПЛИВО

ВОЗДУХ

СМЕСЕОБРАЗОВАНИЕ

ВПУСК

СЖАТИЕ

ВОСПЛАМЕНЕНИЕ

И СГОРАНИЕ

СОВОКУПНОСТЬ ЭТИХ ПОВТОРЯЮЩИХСЯ ПРОЦЕССОВ –

РАБОЧИЙ ЦИКЛ

РАСШИРЕНИЕ

ВЫПУСК

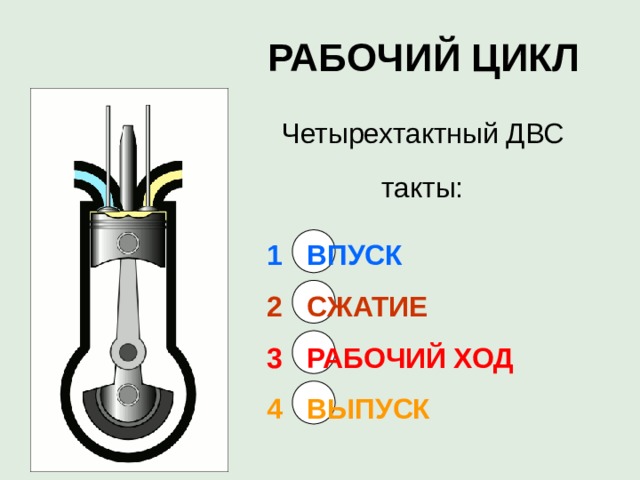

РАБОЧИЙ ЦИКЛ

Четырехтактный ДВС

такты:

1 ВПУСК

2 СЖАТИЕ

3 РАБОЧИЙ ХОД

4 ВЫПУСК

ПОНЯТИЕ О РАБОЧЕМ ЦИКЛЕ ДВС

ВОЗДУХ

РАБОЧИЙ ЦИКЛ

ДИЗЕЛЯ

ВПУСК

ТОПЛИВО

СЖАТИЕ

СМЕСЕОБРАЗОВАНИЕ

ВОСПЛАМЕНЕНИЕ

И СГОРАНИЕ

РАСШИРЕНИЕ

ВЫПУСК

РАБОЧИЙ ЦИКЛ

Четырехтактный ДВС

такты:

1 ВПУСК

2 СЖАТИЕ

3 РАБОЧИЙ ХОД

4 ВЫПУСК

УСТРОЙСТВО МЕХАНИЗМОВ И СИСТЕМ ДВИГАТЕЛЯ

ПОРЯДОК ИЗУЧЕНИЯ МАТЕРИАЛА

• НАЗНАЧЕНИЕ

• УСТРОЙСТВО

• РАБОТА

КШМ

КРИВОШИПНО-

ШАТУННЫЙ

МЕХАНИЗМ

НАЗНАЧЕНИЕ

ПРЕОБРАЗОВАНИЕ

ВОЗВРАТНО-ПОСТУПАТЕЛЬНОГО ( ПОРШЕНЬ )

ВО ВРАЩАТЕЛЬНОЕ ( КОЛЕНВАЛ )

ДВИЖЕНИЯ

КШМ 1. Неподвижные детали

Блок цилиндров

Головка блока

Поддон

Гильза цилиндра

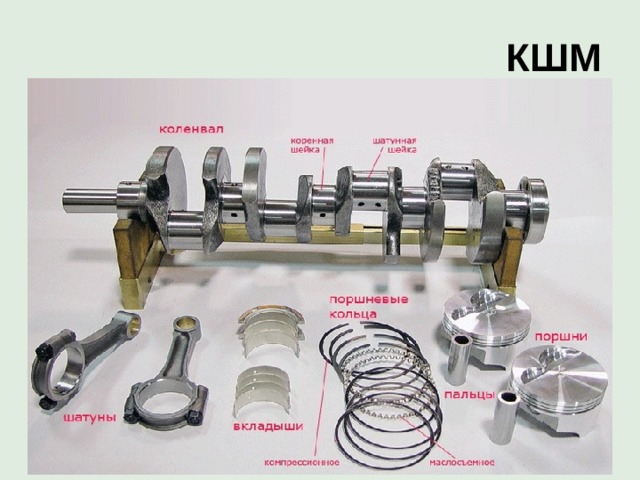

КШМ 2. Подвижные детали

Поршень с кольцами и пальцем

Шатун с вкладышами

Коленчатый вал с маховиком

КШМ

БЛОК ЦИЛИНДРОВ

(БЛОК-КАРТЕР) –

ОСТОВ ДВИГАТЕЛЯ.

МОЖЕТ БЫТЬ ОТЛИТ ВМЕСТЕ С ЦИЛИНДРАМИ ИЛИ ИМЕТЬ ВСТАВНЫЕ ЦИЛИНДРЫ- ГИЛЬЗЫ .

КШМ

ГОЛОВКА ЦИЛИНДРОВ

(ГОЛОВКА ЦИЛИНДРА) –

КРЫШКА, ЗАКРЫВАЮЩАЯ ЦИЛИНДРЫ .

СЛОЖНАЯ ОТЛИВКА

(МНОГО ФУНКЦИЙ).

КШМ Поршень

ДНИЩЕ

ВОСПРИНИМАЕТ ДАВЛЕНИЕ ГАЗОВ ВО ВРЕМЯ РАБОЧЕГО ХОДА И ПЕРЕДАЕТ ЕГО ЧЕРЕЗ ПАЛЕЦ И ШАТУН КОЛЕНЧАТОМУ ВАЛУ

ГОЛОВКА

ЮБКА

БОБЫШКИ

КШМ

ПОРШНЕВЫЕ КОЛЬЦА: КОМПРЕССИОННЫЕ, МАСЛОСЪЕМНЫЕ

ШАТУН:

ВЕРХНЯЯ ГОЛОВКА, НИЖНЯЯ ГОЛОВКА, СТЕРЖЕНЬ

ВКЛАДЫШИ –

ПОДШИПНИКИ СКОЛЬЖЕНИЯ

КШМ

КОЛЕНЧАТЫЙ ВАЛ: КОРЕННЫЕ ШЕЙКИ, ШАТУННЫЕ ШЕЙКИ, ЩЕКИ, ПРОТИВОВЕСЫ

МАХОВИК –

ДЛЯ РАВНОМЕРНОГО ВРАЩЕНИЯ КОЛЕНВАЛА

(чугунный диск + стальной зубчатый венец)

КШМ
