Работа протоколов стека TCP/IP

презентация подготовлена

Никитиным М.Е.

Межсетевой

протокол IP

презентация подготовлена Никитиным М.Е.

Межсетевой протокол (Internet Protocol — IP)

• Создан для использования в сложных сетях, объединенных из разнородных подсетей на основе коммутации пересылаемых пакетов.

презентация подготовлена Никитиным М.Е.

• Синонимом «пакета» согласно стандарту на этот протокол является термин «межсетевая дейтаграмма» (internet datagram).

презентация подготовлена Никитиным М.Е.

• Функция или цель межсетевого протокола состоит в передаче дейтаграмм через ряд взаимосвязанных сетей.

презентация подготовлена Никитиным М.Е.

Модуль

• Реализация, обычно программная, протокола или какой-либо процедуры.

презентация подготовлена Никитиным М.Е.

Маршрутизация

• Выбор пути передачи дейтаграммы.

презентация подготовлена Никитиным М.Е.

презентация подготовлена Никитиным М.Е.

Фрагментация

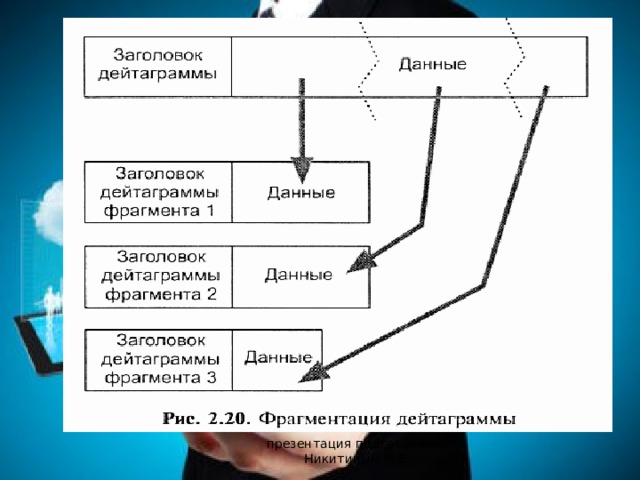

• Разбиение крупного пакета или дейтаграммы на более мелкие блоки, фрагменты.

презентация подготовлена Никитиным М.Е.

презентация подготовлена Никитиным М.Е.

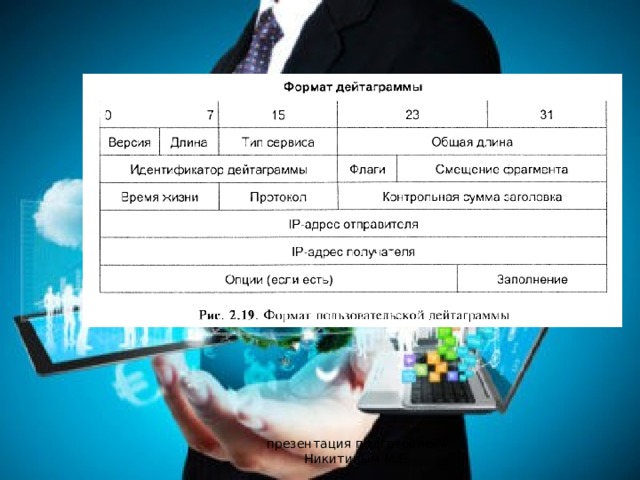

Заголовок дейтаграммы

• версия — указывает версию межсетевого протокола, установленного на хосте, сгенерировавшем дейтаграмму;
• длина — содержит длину заголовка, выраженную в 32-битовых словах;

презентация подготовлена Никитиным М.Е.

Заголовок дейтаграммы

• тип сервиса — определяет тип и качество обслуживания, которые требуются дейтаграмме при ее передаче;
• общая длина — общая длина дейтаграммы, включающая длину заголовка и длину поля данных и выраженная в байтах;

презентация подготовлена Никитиным М.Е.

Заголовок дейтаграммы

• идентификатор дейтаграммы — устанавливается отправителем дейтаграммы для того, чтобы обеспечить возможность сборки фрагментов какой-либо дейтаграммы;
• смещение фрагмента — используется для сборки фрагментов дейтаграммы — данное поле содержит значение смещения поля данных дейтаграммы от начала поля данных исходного нефрагментированного пакета;

презентация подготовлена Никитиным М.Е.

Заголовок дейтаграммы

• протокол — идентифицирует протокол вышележащего уровня, которому принадлежит информация, помещенная в поле данных дейтаграммы;
• контрольная сумма заголовка — рассчитывается и обновляется после каждого изменения, внесенного в заголовок;

презентация подготовлена Никитиным М.Е.

Заголовок дейтаграммы

• опции — поле является необязательным и не имеет фиксированной длины;
• выравнивание — состоит из нулей и используется для заполнения заголовка дейтаграммы до длины, кратной 32 битам.

презентация подготовлена Никитиным М.Е.

Тип сервиса обработки дейтаграммы

презентация подготовлена Никитиным М.Е.

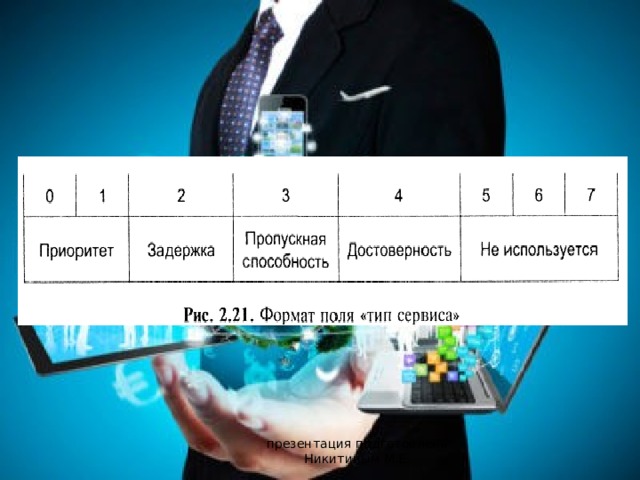

Поле «тип сервиса»

• Определяет характеристики обслуживания дейтаграммы при ее передаче по некой конкретной сети и основывается как на приоритете любой передаваемой дейтаграммы, так и на качестве ее передачи, определяемых четырьмя подполями.

презентация подготовлена Никитиным М.Е.

презентация подготовлена Никитиным М.Е.

Приоритет

• Характеризует приоритет дейтаграммы (от 0 —обычный приоритет до 7 — управление сетью).

презентация подготовлена Никитиным М.Е.

Параметр задержки

• 0— нормальная;
• 1— малая.

презентация подготовлена Никитиным М.Е.

Параметр пропускной способности

• 0— нормальная;
• 1— высокая.

презентация подготовлена Никитиным М.Е.

Параметр достоверности передаваемых данных

• 0— обычная;
• 1— высокая.

презентация подготовлена Никитиным М.Е.

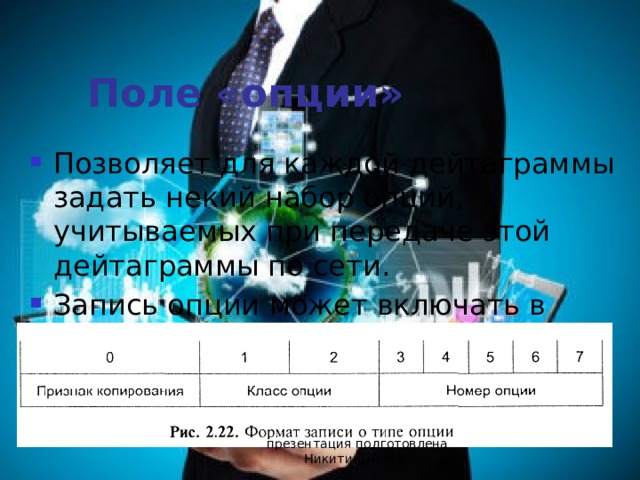

Поле «опции»

• Позволяет для каждой дейтаграммы задать некий набор опций, учитываемых при передаче этой дейтаграммы по сети.
• Запись опции может включать в себя тип, длину и данные опции.

презентация подготовлена Никитиным М.Е.

Протокол межсетевых управляющих сообщений ICMP

презентация подготовлена Никитиным М.Е.

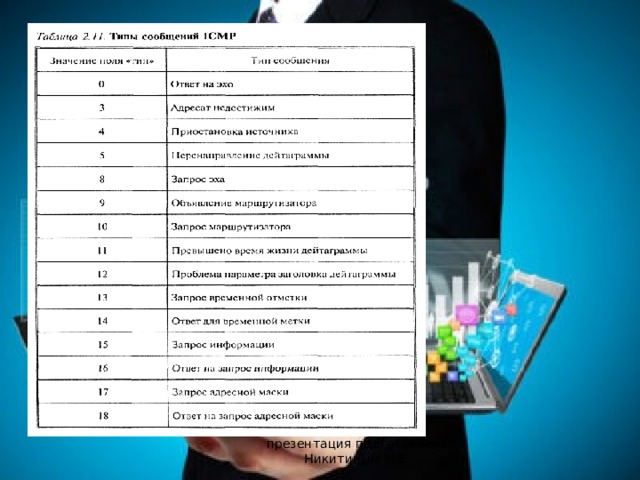

Протокол ICMP (Internet Control Message Protocol)

• Используется для обеспечения обратной связи между отправителем IP-дейтаграмм, их получателем, а также между коммуникационным оборудованием, передающим эти дейтаграммы по сети.

презентация подготовлена Никитиным М.Е.

Catenet

• Составная сеть, в которой конечные узлы подключены к сетям с различными характеристиками, а эти сети соединены между собой специальными устройствами.

презентация подготовлена Никитиным М.Е.

Шлюз (gateway)

• Устройство, посредством которого осуществляется соединение сетей.

презентация подготовлена Никитиным М.Е.

ICMP

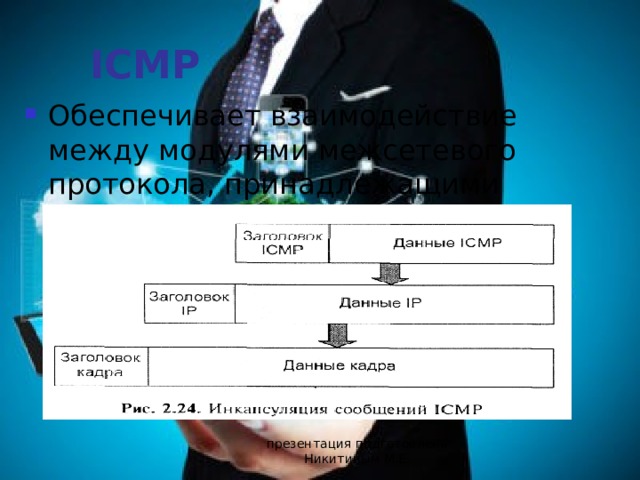

• Обеспечивает взаимодействие между модулями межсетевого протокола, принадлежащими разным машинам.

презентация подготовлена Никитиным М.Е.

презентация подготовлена Никитиным М.Е.

Протокол пользовательских дейтаграмм UDP

• Задачей UDP (User Datagram Protocol) является передача данных прикладных программ с использованием простых механизмов пересылки, которые не гарантируют доставку и защиту от дублирования.

презентация подготовлена Никитиным М.Е.

Мультиплексирование UDP

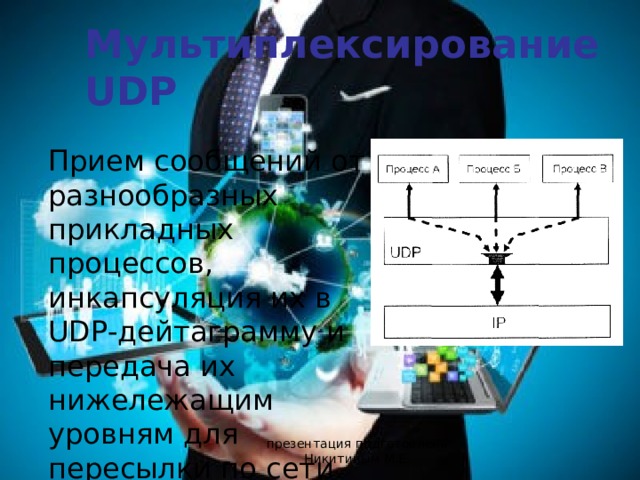

Прием сообщений от разнообразных прикладных процессов, инкапсуляция их в UDP-дейтаграмму и передача их нижележащим уровням для пересылки по сети.

презентация подготовлена Никитиным М.Е.

Мультиплексирование

• Технология разделения средств передачи данных между группой использующих их объектов.

презентация подготовлена Никитиным М.Е.

Демультиплексирование

• Процесс, обратный мультиплексированию.

презентация подготовлена Никитиным М.Е.

Протокол управления передачей TCP

• Представляет собой высоконадежный протокол, обеспечивающий взаимодействие между хостами, а точнее, между выполняемыми на них прикладными процессами в коммуникационных компьютерных сетях.

презентация подготовлена Никитиным М.Е.

Задачи ТСР

• надежная доставка данных;
• управление потоком данных;
• управление логическими соединениями.

презентация подготовлена Никитиным М.Е.

Прикладные протоколы

• Ориентированы на обеспечение интерфейса между конкретными прикладными задачами и средствами транспортировки данных по сети, предоставляемых нижележащими уровнями.
• Обеспечивают взаимодействие прикладных процессов и определяют форму такого взаимодействия.

презентация подготовлена Никитиным М.Е.

Протокол TELNET

• Протокол, обеспечивающий передачу данных между процессами или между процессом и терминалом и обычно использующийся для эмуляции терминала удаленной станции.

презентация подготовлена Никитиным М.Е.

Терминал

• Устройство, состоящее из средств ввода-вывода, и используемое для взаимодействия с хост-компьютерами, на которых выполняются прикладные программы.

презентация подготовлена Никитиным М.Е.

Протоколы

передачи файлов

презентация подготовлена Никитиным М.Е.

FTP (File Transfer Protocol)

• Протокол передачи файлов — это протокол, предназначенный для обеспечения обмена файлами между серверами и клиентами.

презентация подготовлена Никитиным М.Е.

TFTP (Trivial File Transfer Protocol)

• Простейший протокол передачи файлов.

презентация подготовлена Никитиным М.Е.

NFS (Network File System)

• Сетевая файловая система, представляет собой сетевую службу, позволяющую объединить в одно целое файловые системы нескольких удаленных машин.

презентация подготовлена Никитиным М.Е.

SMTP (Simple Mail Transfer Protocol)

• Простой протокол передачи почты, использующийся для передачи текстовых файлов и почтовых сообщений с использованием средств надежной доставки транспортного протокола TCP между сетевыми системами.

презентация подготовлена Никитиным М.Е.

SNMP (Simple Network Management Protocol)

• Простой протокол управления сетью, позволяющий производить мониторинг сетевой активности, а также осуществлять управление рабочими станциями и коммутационным оборудованием сети.

презентация подготовлена Никитиным М.Е.

Работа протоколов стека IPX/SPX

• Протоколы верхнего уровня, взаимодействуя с приложениями пользователя, формируют сообщения, для передачи которых пользуются услугами транспортного протокола SPX.
• Протокол SPX, устанавливая логическое соединение, в свою очередь использует для пересылки данных протокол IPX.

презентация подготовлена Никитиным М.Е.

Протокол межсетевого обмена пакетами IPX

• Использует дейтаграммный метод передачи данных, т. е. предоставляет протоколам вышележащих уровней средства негарантированной доставки данных без установления логического соединения.

презентация подготовлена Никитиным М.Е.

Протокол последовательного обмена пакетами SPX

• Является транспортным протоколом стека IPX/SPX.
• Использует метод взаимодействия с установкой логического соединения и имеет средства обеспечения гарантированной доставки передаваемых данных.

презентация подготовлена Никитиным М.Е.

Протокол ядра NetWare NCR

• Является прикладным и представляет собой средство взаимодействия серверов и удаленных станций пользователей для обеспечения пользователей системы сетевыми службами.

презентация подготовлена Никитиным М.Е.

Протокол объявления услуг SAP

• Используется сервером сетевой операционной системы Novell NetWare для оповещения рабочих станций о предоставляемых им сетевых услугах, их адресах.

презентация подготовлена Никитиным М.Е.

Протоколы передачи больших пакетов

• Протокол больших межсетевых пакетов LIP (Large Internet Packet Protocol) и протокол пакетного режима BMP (Burst Mode Protocol).

презентация подготовлена Никитиным М.Е.
