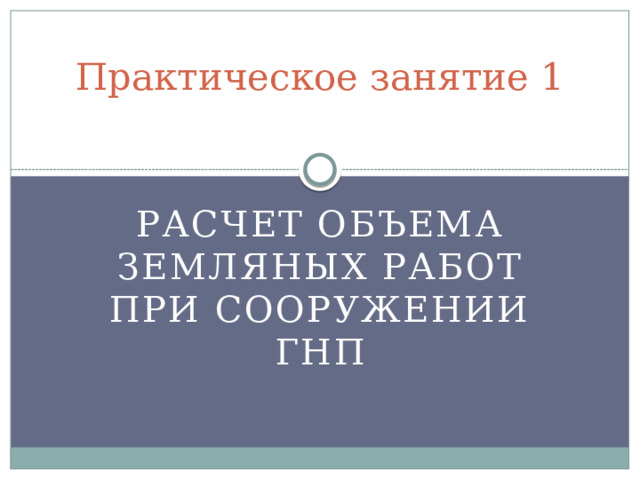

Практическое занятие 1
Расчет объема земляных работ при сооружении ГНП

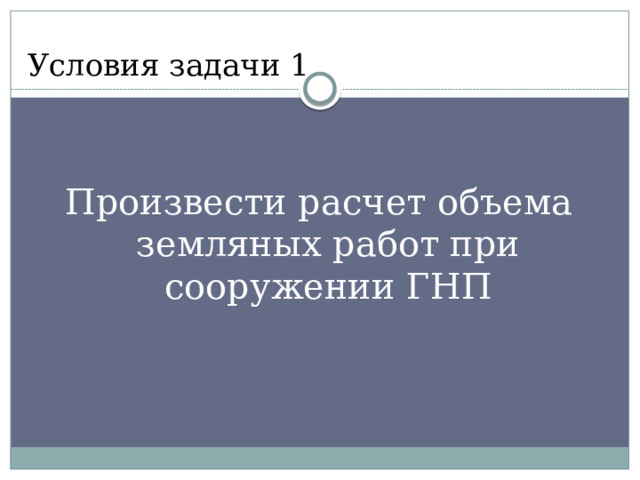

Условия задачи 1
Произвести расчет объема земляных работ при сооружении ГНП

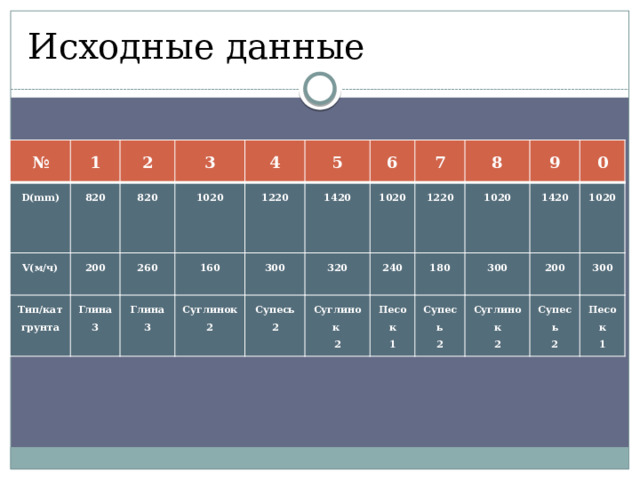

Исходные данные
№
1
D(mm)
V(м/ч)
2
820
200
3
820
Тип/кат грунта
4
1020
260
Глина
3
5
160
Глина
1220
3
Суглинок
300
6
1420
320
7
2
1020
Супесь
240
1220
Суглинок
8
2
180
2
9
1020
Песок
1
0
1420
300
Супесь
2
200
Суглинок
1020
300
2
Супесь
2
Песок
1
Указания к решению задачи 1
Параметры земляных сооружений, применяемых при сооружении ГНП (ширина, глубина и откосы траншеи, сечение насыпи и крутизна её откосов и др.), устанавливают в зависимости от диаметра (DH) трубопровода, способа его закрепления, рельефа местности, грунтовых условий. Размеры траншеи (глуби на, ширина по дну, откосы) устанавливают в зависимости от назначения и диа метра трубопровода, характеристики грунтов, гидрогеологических условий мается равной D +300 мм для трубопроводов диаметром до 700 мм (где от условный диаметр трубопровода) и 1,5D для трубопроводов диаметром 700 мм и более с учётом следующих дополнительных требований: Минимальная ширина траншеи по дну устанавливается СНиП и прини - для трубопроводов Dн = 1200 и 1400 мм при рытьё траншей с откосами не круче 1 : 0,5 ширину траншеи по дну уменьшают до величины D +500 мм; - допускается принимать ширину траншей равной ширине рабочего органа землеройной машины, но не менее указанной: ширина траншеи по дну на кривых участках под гнутые или сварные отводы равна двукратной величине по отношению к шИРИНе на прямолинейных участ ках для обеспечения вписания трубопровода в кривую траншею; - ширина траншеи по дну под балластными грузами или анкерными установка ми должна быть не менее 2,2D, на участках трубопровода балластируемого грунтом с использованием нетканого синтетического материала, 1,6D
- Параметры земляных сооружений, применяемых при сооружении ГНП (ширина, глубина и откосы траншеи, сечение насыпи и крутизна её откосов и др.), устанавливают в зависимости от диаметра (Dн) трубопровода, способа его закрепления, рельефа местности, грунтовых условий
- Параметры земляных сооружений, применяемых при сооружении ГНП (ширина, глубина и откосы траншеи, сечение насыпи и крутизна её откосов и др.), устанавливают в зависимости от диаметра (DH) трубопровода, способа его закрепления, рельефа местности, грунтовых условий. Размеры траншеи (глуби на, ширина по дну, откосы) устанавливают в зависимости от назначения и диа метра трубопровода, характеристики грунтов, гидрогеологических условий мается равной D +300 мм для трубопроводов диаметром до 700 мм (где от условный диаметр трубопровода) и 1,5D для трубопроводов диаметром 700 мм и более с учётом следующих дополнительных требований: Минимальная ширина траншеи по дну устанавливается СНиП и прини - для трубопроводов Dн = 1200 и 1400 мм при рытьё траншей с откосами не круче 1 : 0,5 ширину траншеи по дну уменьшают до величины D +500 мм; - допускается принимать ширину траншей равной ширине рабочего органа землеройной машины, но не менее указанной: ширина траншеи по дну на кривых участках под гнутые или сварные отводы равна двукратной величине по отношению к шИРИНе на прямолинейных участ ках для обеспечения вписания трубопровода в кривую траншею; - ширина траншеи по дну под балластными грузами или анкерными установка ми должна быть не менее 2,2D, на участках трубопровода балластируемого грунтом с использованием нетканого синтетического материала, 1,6D
При разработке траншей с откосами объём земляных работ VЗ.Р. определяется:
где В1 – ширина траншеи по верху, м;
В2 – ширина траншеи по низу, м;
L – длина траншеи, м;
Н – глубина траншеи, м;

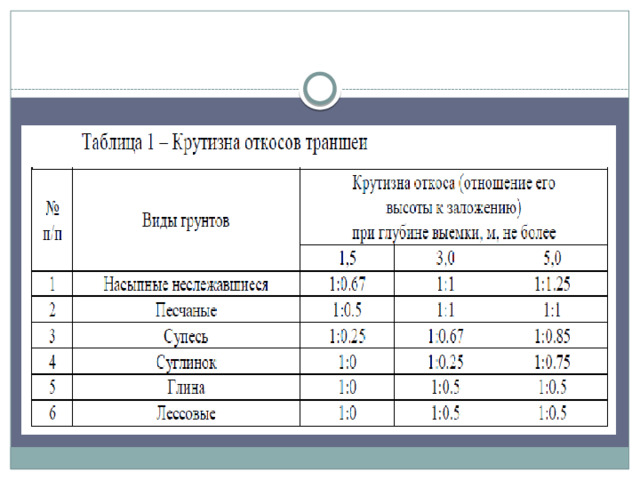

n – коэффициент откоса (табл. 1).
