Расчет сопротивления проводника через его параметры

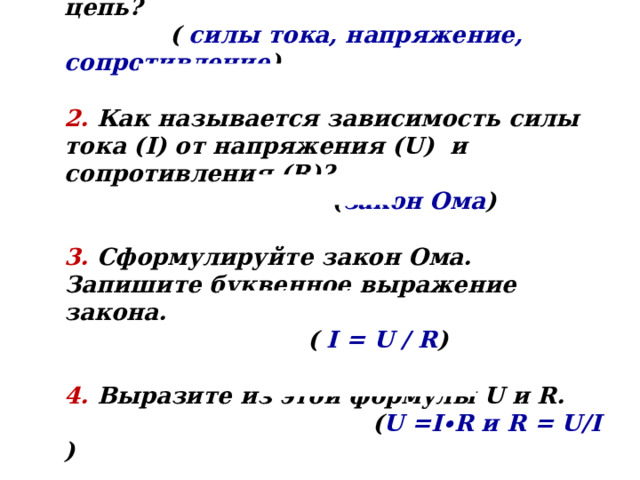

1. Какие величины характеризуют эл. цепь?

( силы тока, напряжение, сопротивление )

2. Как называется зависимость силы тока (I) от напряжения (U) и сопротивления (R)?

( закон Ома )

3. Сформулируйте закон Ома. Запишите буквенное выражение закона.

( I = U / R )

4. Выразите из этой формулы U и R.

( U =I ∙ R и R = U/I )

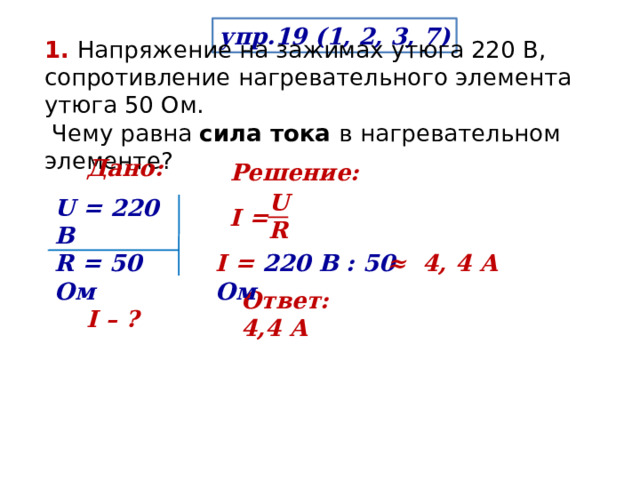

упр.19 (1, 2, 3, 7)

1. Напряжение на зажимах утюга 220 В, сопротивление нагревательного элемента утюга 50 Ом.

Чему равна сила тока в нагревательном элементе?

Дано:

Решение:

U

R

U = 220 В

R = 50 Ом

I – ?

Ι =

Ι = 220 В : 50 Ом

≈ 4, 4 А

Ответ: 4,4 А

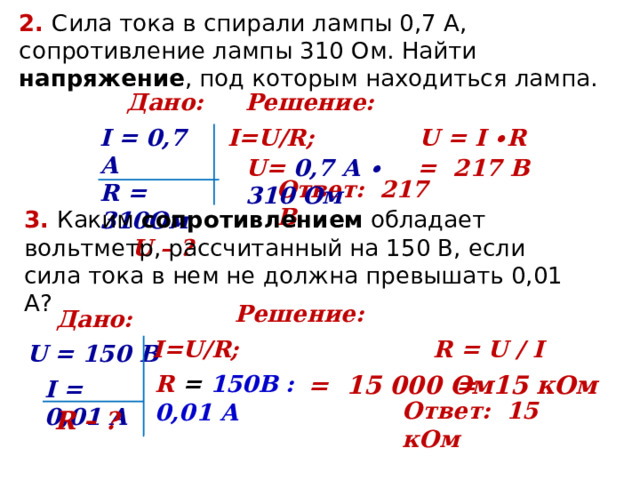

2. Сила тока в спирали лампы 0,7 А, сопротивление лампы 310 Ом. Найти напряжение , под которым находиться лампа.

Дано:

Решение:

I=U/R; U = Ι ∙ R

I = 0,7 А

R = 310Ом

U – ?

U= 0,7 А ∙ 310 Ом

= 217 В

Ответ: 217 В

3. Каким сопротивлением обладает вольтметр, рассчитанный на 150 В, если сила тока в нем не должна превышать 0,01 А?

Решение:

Дано:

I=U/R; R = U / I

U = 150 В

R = 150В : 0,01 А

= 15 000 Ом

= 15 кОм

I = 0,01 А

Ответ: 15 кОм

R – ?

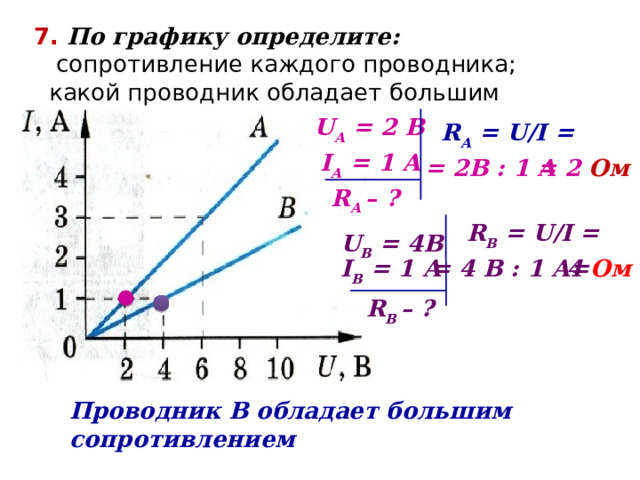

7. По графику определите:

сопротивление каждого проводника;

какой проводник обладает большим сопротивлением?

U А = 2 В

R А = U/I =

I А = 1 А

= 2В : 1 А

= 2 Ом

R А – ?

R В = U/I =

U В = 4В

I В = 1 А

= 4 В : 1 А=

4 Ом

R В – ?

Проводник В обладает большим сопротивлением

Расчет сопротивления проводника.

Удельное сопротивление.

Сопротивление (R) зависит от :

а) длины проводника,

б) площади поперечного сечения

в) вещества, из которого проводник сделан

Вывод:

Сопротивление проводника прямо пропорционально длине проводника ( l ), обратно пропорционально площади его поперечного сечения ( S) и

зависит от вещества ( ρ ) проводника.

l – длина проводника, м

S – площадь поперечного сечения, м 2 , мм 2

Ом∙ мм 2

м

ρ – удельное сопротивление, Ом ∙ м ,

ρ ∙ l

S

R =

Табл.8, стр. 105

ρ – это физическая величина, которая определяет сопротивление проводника из данного вещества длиной 1 м, площадью поперечного сечения 1 м 2 .

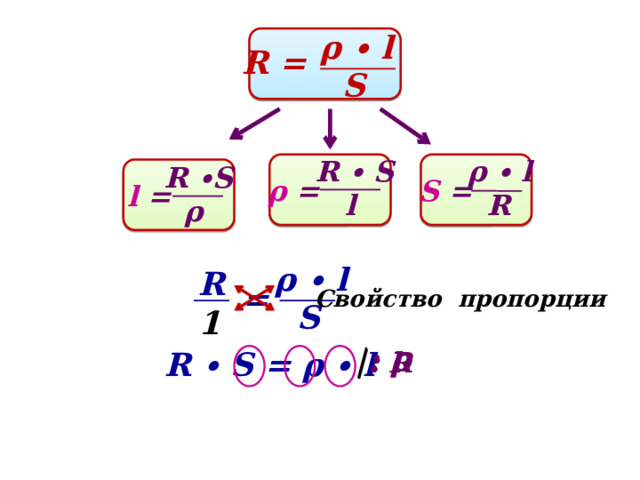

ρ ∙ l

S

R =

ρ ∙ l

R ∙ S

R

l

R ∙ S

ρ

S =

ρ =

l =

ρ ∙ l

S

R

1

=

Свойство пропорции

│ : ρ

R ∙ S = ρ ∙ l

│ : R

│ : l

Использование проводников на практике

( стр. 106)

Примеры на расчет сопротивления:

§ 46 , стр. 106 , №№ 1 – 3 .

Домашнее задание:

§§ 45, 46

упр.20 № 1, 2, 3, 4, стр. 108

ρ ∙ l

S

R =
