Распределительные устройства киноустановок

ЭЛЕКТРОРАСПРЕДЕЛИТЕЛЬНЫЕ УСТРОЙСТВА

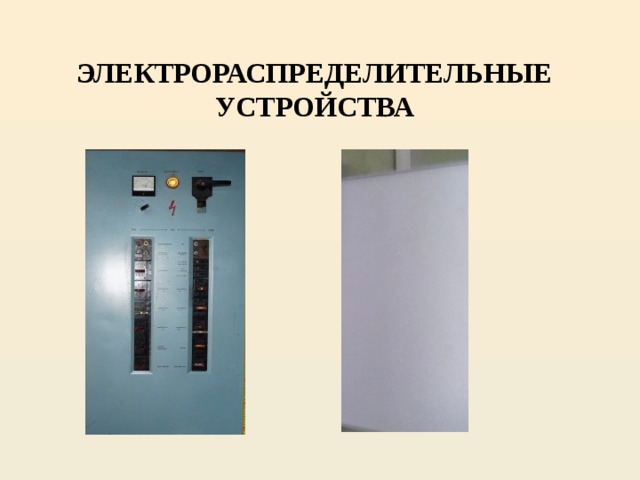

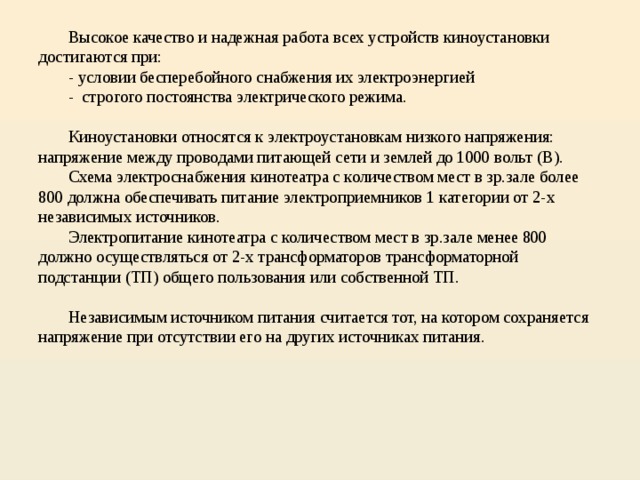

Высокое качество и надежная работа всех устройств киноустановки достигаются при: - условии бесперебойного снабжения их электроэнергией - строгого постоянства электрического режима. Киноустановки относятся к электроустановкам низкого напряжения: напряжение между проводами питающей сети и землей до 1000 вольт (В). Схема электроснабжения кинотеатра с количеством мест в зр.зале более 800 должна обеспечивать питание электроприемников 1 категории от 2-х независимых источников. Электропитание кинотеатра с количеством мест в зр.зале менее 800 должно осуществляться от 2-х трансформаторов трансформаторной подстанции (ТП) общего пользования или собственной ТП. Независимым источником питания считается тот, на котором сохраняется напряжение при отсутствии его на других источниках питания.

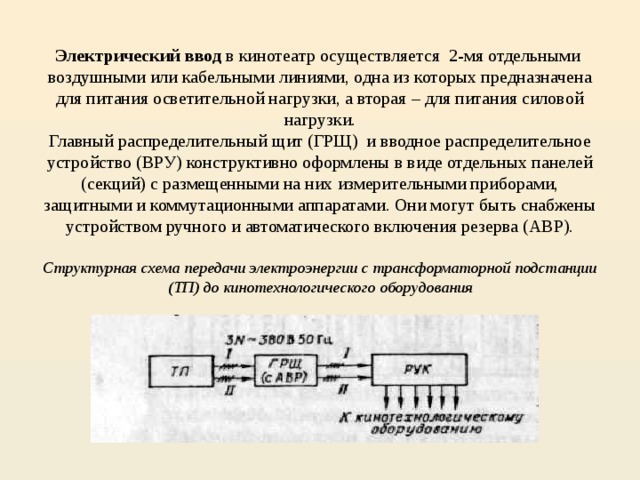

Электрический ввод в кинотеатр осуществляется 2-мя отдельными воздушными или кабельными линиями, одна из которых предназначена для питания осветительной нагрузки, а вторая – для питания силовой нагрузки. Главный распределительный щит (ГРЩ) и вводное распределительное устройство (ВРУ) конструктивно оформлены в виде отдельных панелей (секций) с размещенными на них измерительными приборами, защитными и коммутационными аппаратами. Они могут быть снабжены устройством ручного и автоматического включения резерва (АВР). Структурная схема передачи электроэнергии с трансформаторной подстанции (ТП) до кинотехнологического оборудования

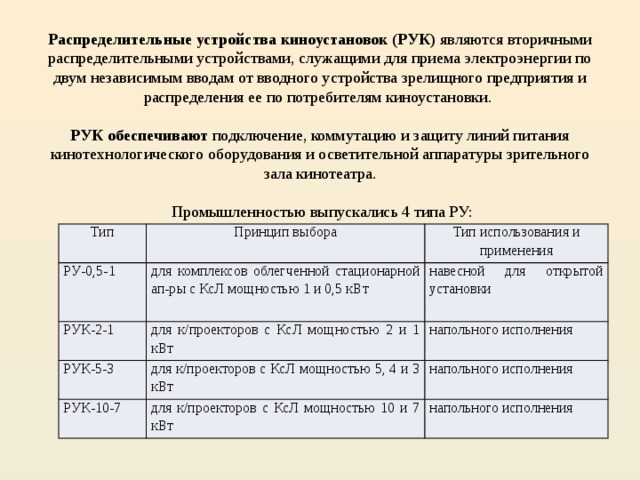

Распределительные устройства киноустановок (РУК) являются вторичными распределительными устройствами, служащими для приема электроэнергии по двум независимым вводам от вводного устройства зрелищного предприятия и распределения ее по потребителям киноустановки. РУК обеспечивают подключение, коммутацию и защиту линий питания кинотехнологического оборудования и осветительной аппаратуры зрительного зала кинотеатра. Промышленностью выпускались 4 типа РУ:

Тип

РУ-0,5-1

Принцип выбора

Тип использования и применения

для комплексов облегченной стационарной ап-ры с КсЛ мощностью 1 и 0,5 кВт

РУК-2-1

навесной для открытой установки

РУК-5-3

для к/проекторов с КсЛ мощностью 2 и 1 кВт

РУК-10-7

напольного исполнения

для к/проекторов с КсЛ мощностью 5, 4 и 3 кВт

напольного исполнения

для к/проекторов с КсЛ мощностью 10 и 7 кВт

напольного исполнения

РАСПРЕДЕЛИТЕЛЬНЫЕ ЩИТЫ от компании KINOLAB

Промышленностью выпускаются щиты распределительные силовые (для киноустановок)

KINOLAB РУК-12-1 … РУК-12-9.

Тип использования и применения - навесной для открытой установки.

Силовой щит KINOLAB РУК 12-1 для подключения, коммутации и защиты линий питания пленочных кинопроекторов, технологического оборудования киноустановки и осветительной аппаратуры кинозалов. А именно:

Двух 35мм кинопроекторов,

Двух выпрямителей кинопроекторов,

1 бесперемоточного устройства, 1 монтажного стола,

1 темнителя света до 30кВт,

1 комплекта звукового оборудования зала,

Розеток кинозала и проекционной,

Подсветки ступеней зала,

Вытяжки кинопроектора, кондиционера проекционной,

Прочего оборудования.

Имеет один 3-х фазный ввод и один ввод аварийного освещения. Содержит схему автоматического включения аварийного освещения зала в соответствии с ПУЭ и требованиями пожарной безопасности для кинозалов. Содержит схему контроля питающего напряжения.

Силовой щит KINOLAB РУК 12-7 для подключения, коммутации и защиты линий питания цифровых кинопроекторов, технологического оборудования киноустановки и осветительной аппаратуры кинозалов.

А именно:

1 цифрового кинопроектора,

1 темнителя света до 30кВт,

1 комплекта звукового оборудования зала,

Розеток кинозала и проекционной,

Подсветки ступеней зала,

Вытяжки кинопроектора,

Кондиционера проекционной,

Прочего оборудования.

Имеет один 1-фазный ввод и один ввод аварийного освещения. Содержит схему автоматического включения аварийного освещения зала в соответствии с ПУЭ и требованиями пожарной безопасности для кинозалов. Содержит схему контроля питающего напряжения.

Электрораспределительные устройства выбираются в соответствии с типами кинопроектора и электропитающего устройства для источника света кинопроектора. Электрораспределительные устройства РУК 2-1 и РУК 5-3 предназначенны для оборудования киноустановок, комплектуемыми кинопроекторами с 1, 2, 3, 5 кВт ксеноновыми лампами соответственно.

На рисунке показано устройство распределительное РУК-5-3: а) –внешний вид; б) с открытой дверцей

Распределительное устройство типа РУК выполнено в виде шкафа с открывающейся дверцей (4). На дверце установлены: - переключатель контроля наличия напряжения на фазах (1) - вольтметр (2) - сигнальная лампа (3) /наличие напряжения на световом вводе/. Внутри шкафа размещены: - переключатель вводов (6) - фильтр (7) - два блока предохранителей (8) - блок автоматов (9) - блок магнитных пускателей (10) - платы подключения вводов (11) - общая шина для подключения нулевых проводов вводов и потребителей, расположенная в передней нижней части шкафа (12).   Рукоятка переключателя вводов (6) выведена на лицевую сторону дверцы шкафа т.о., что открыть дверцу можно только при установке переключателя в выключенное положение (вертикальное). Внутри шкафа размещена штепсельная розетка для подключения паяльника и других переносных эл.приборов.

Принципиальная электрическая схема устройства РУК-5-3

Принцип работы РУК

Питание устройства осуществляется от 2-х независимых 3-х фазных вводов с ГРЩ (ВРУ).

Ввод Ι – силовой ввод – для питания линий КТО и дежурного освещения (ДО).

Ввод ΙΙ – осветительный - к нему подключена линия питания освещения зала.

Переключатель вводов позволяет при необходимости подключать линии питания КТО к осветительному вводу.

Контроль наличия напряжения на силовом вводе производится по вольтметру с помощью переключателя фаз, а на осветительном с помощью сигнальной лампы.

Фазные провода силового ввода подключаются непосредственно к зажимам переключателя вводов.

Фазные провода потребителей присоединяются непосредственно к зажимам автоматических выключателей и платам блоков предохранителей , которые защищают электрические цепи от перегрузки и токов короткого замыкания.

Линии питания звуковоспроизводящей аппаратуры, пультов дистанционного управления и

устройств автоматизации кинопоказа присоединяются к плате блоков фильтров. Это сглажива-

ющие индуктивно-емкостные фильтры, служащие для снижения уровня помех звуковоспроиз-

ведения и защищающие потребителей от импульсных напряжений высокой частоты,

возникающих в питающей сети.

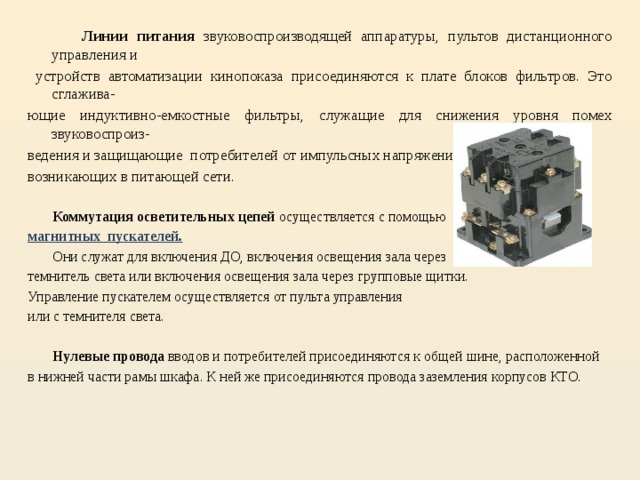

Коммутация осветительных цепей осуществляется с помощью

магнитных пускателей.

Они служат для включения ДО, включения освещения зала через

темнитель света или включения освещения зала через групповые щитки.

Управление пускателем осуществляется от пульта управления

или с темнителя света.

Нулевые провода вводов и потребителей присоединяются к общей шине, расположенной

в нижней части рамы шкафа. К ней же присоединяются провода заземления корпусов КТО.

Распределительное устройство РУК 2-1

РУК 2-1 внешне почти ничем не

отличается от РУК 5-3.

Оно имеет шкаф тех же размеров,

но внутри него размещено меньшее

количество автоматических

выключателей, т.к. РУК 2-1

предназначено для комплектации 2-х

постных к/установок.

Питание кинопроекторов и

выпрямителей от устройства РУК 2-1

осуществляется через одни и те же

автоматические выключатели. Выпрямители связаны с

кинопроекторами непосредственно

специальным кабелем с разъемом.

В конструкцию автоматического выключателя входят:

1 - верхняя винтовая клемма; 2 - нижняя винтовая клемма; 3 - неподвижный контакт; 4 - подвижный контакт;

5 - гибкий проводник;

6 - катушка электромагнитного расцепителя;

7 - сердечник электромагнитного расцепителя;

8 - механизм расцепителя;

9 - рукоятка управления;

10 - гибкий проводник;

11 - биметаллическая пластина теплового расцепителя;

12 - регулировочный винт теплового расцепителя; 13 - дугогасительная камера;

14 - отверстие для отвода газов; 15 - защелка фиксатора.

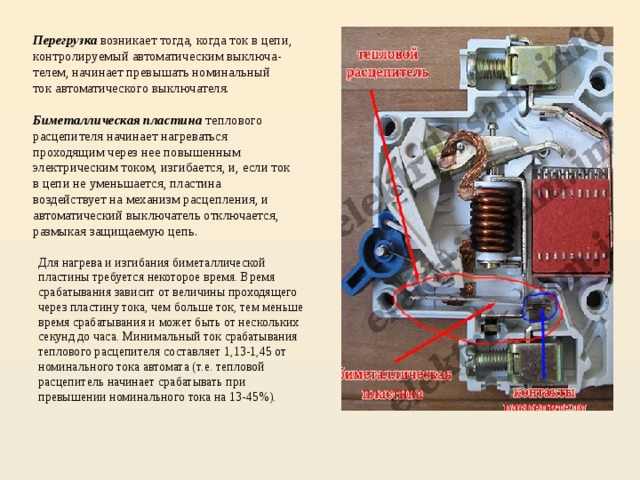

Перегрузка  возникает тогда, когда ток в цепи,

контролируемый автоматическим выключа-

телем, начинает превышать номинальный ток автоматического выключателя.

Биметаллическая пластина теплового расцепителя начинает нагреваться проходящим через нее повышенным электрическим током, изгибается, и, если ток в цепи не уменьшается, пластина воздействует на механизм расцепления, и автоматический выключатель отключается, размыкая защищаемую цепь.

Для нагрева и изгибания биметаллической пластины требуется некоторое время. Время срабатывания зависит от величины проходящего через пластину тока, чем больше ток, тем меньше время срабатывания и может быть от нескольких секунд до часа. Минимальный ток срабатывания теплового расцепителя составляет 1,13-1,45 от номинального тока автомата (т.е. тепловой расцепитель начинает срабатывать при превышении номинального тока на 13-45%).

При коротком замыкании  ток в цепи мгновенно возрастает, наводимое в катушке по закону электромагнитной индукции магнитное поле перемещает сердечник соленоида, который приводит в действие механизм расцепителя и размыкает силовые (подвижный и неподвижный) контакты автоматического выключателя. Линия размыкается, позволяя снять с аварийной цепи питание и защитить от возгорания и разрушения сам автомат, электропроводку. Электромагнитный расцепитель срабатывает практически мгновенно (около 0,02с), в отличие от теплового, но при значительно больших значениях тока (от 3-х и более значений номинального тока), поэтому электропроводка не успевает нагреться до температуры плавления изоляции.
