Растровая графика

РАСТРОВАЯ ГРАФИКА

1

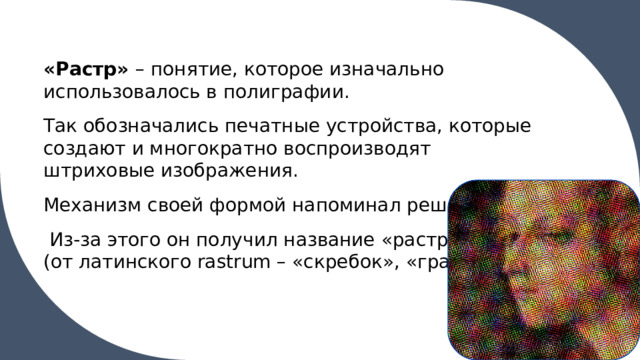

«Растр» – понятие, которое изначально использовалось в полиграфии.

Так обозначались печатные устройства, которые создают и многократно воспроизводят штриховые изображения.

Механизм своей формой напоминал решетку.

Из-за этого он получил название «растра»

(от латинского rastrum – «скребок», «грабли»).

1

Растр - представление изображения в виде двумерного массива точек (пикселов), упорядоченных в ряды и столбцы.

Растровое изображение представляется в виде прямоугольной матрицы, каждая ячейка которой представлена цветной точкой.

Пиксел – основной элемент растровых изображений.

1

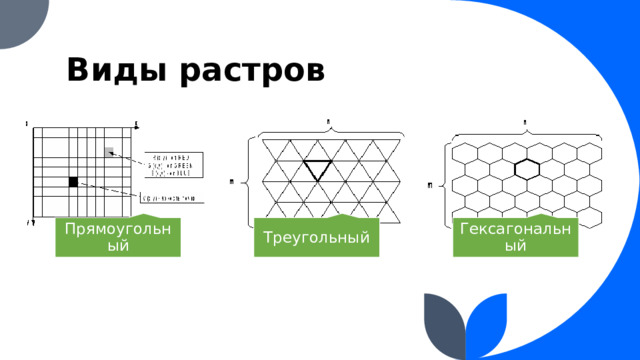

Виды растров

Прямоугольный

Треугольный

Гексагональный

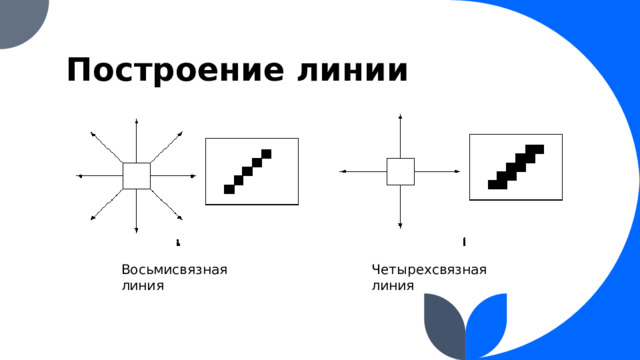

Построение линии

Восьмисвязная линия

Четырехсвязная линия

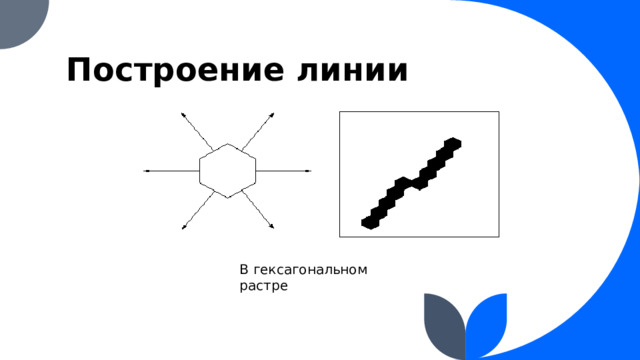

Построение линии

В гексагональном растре

Цифровое изображение – это совокупность пикселей.

Каждый пиксел характеризуется координатами x и y

и яркостью ( V (x,y) для черно-белых изображений и V R , V B , V G для цветных)

Цвет любого пиксела запоминается с помощью комбинации битов. 1 байт - 256 градаций

0

255

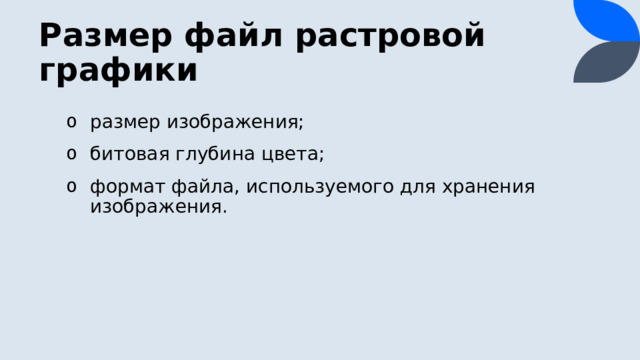

Размер файл растровой графики

• размер изображения;
• битовая глубина цвета;
• формат файла, используемого для хранения изображения.

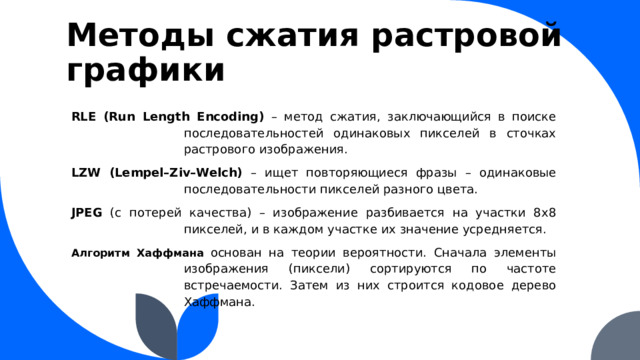

Методы сжатия растровой графики

RLE (Run Length Encoding) – метод сжатия, заключающийся в поиске последовательностей одинаковых пикселей в сточках растрового изображения.

LZW (Lempel–Ziv–Welch) – ищет повторяющиеся фразы – одинаковые последовательности пикселей разного цвета.

JPEG (с потерей качества) – изображение разбивается на участки 8x8 пикселей, и в каждом участке их значение усредняется.

Алгоритм Хаффмана основан на теории вероятности. Сначала элементы изображения (пиксели) сортируются по частоте встречаемости. Затем из них строится кодовое дерево Хаффмана.

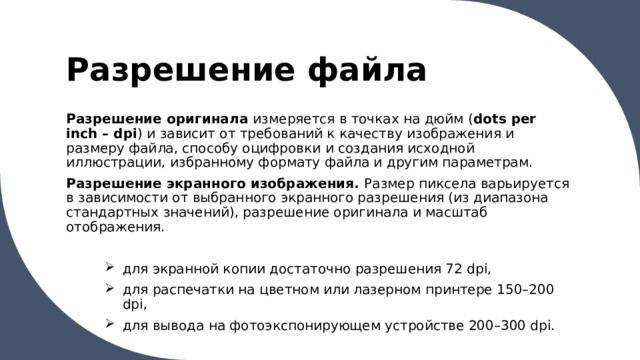

Разрешение файла

Разрешение оригинала измеряется в точках на дюйм ( dots per inch – dpi ) и зависит от требований к качеству изображения и размеру файла, способу оцифровки и создания исходной иллюстрации, избранному формату файла и другим параметрам.

Разрешение экранного изображения. Размер пиксела варьируется в зависимости от выбранного экранного разрешения (из диапазона стандартных значений), разрешение оригинала и масштаб отображения.

• для экранной копии достаточно разрешения 72 dpi,
• для распечатки на цветном или лазерном принтере 150–200 dpi,
• для вывода на фотоэкспонирующем устройстве 200–300 dpi.

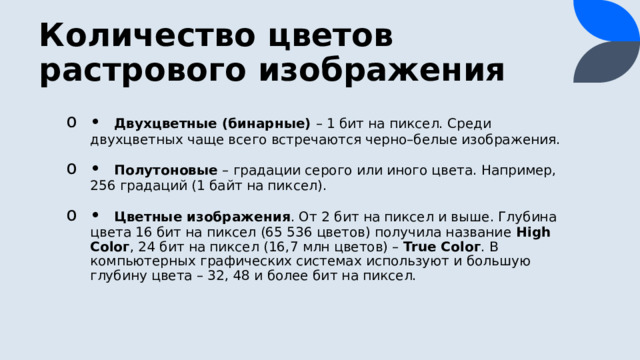

Количество цветов растрового изображения

• • Двухцветные (бинарные) – 1 бит на пиксел. Среди двухцветных чаще всего встречаются черно–белые изображения.
• • Полутоновые – градации серого или иного цвета. Например, 256 градаций (1 байт на пиксел).
• • Цветные изображения . От 2 бит на пиксел и выше. Глубина цвета 16 бит на пиксел (65 536 цветов) получила название High Соlог , 24 бит на пиксел (16,7 млн цветов) – True Соlог . В компьютерных графических системах используют и большую глубину цвета – 32, 48 и более бит на пиксел.

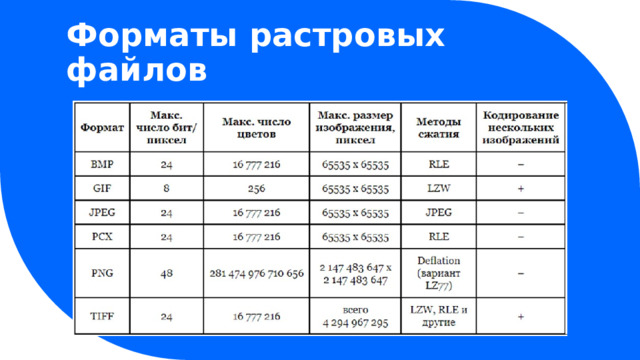

Форматы растровых файлов

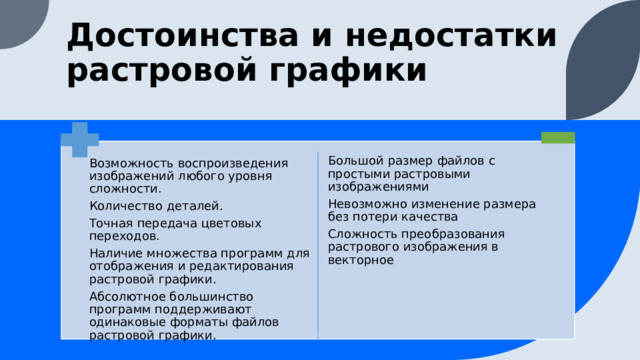

Достоинства и недостатки растровой графики

Большой размер файлов с простыми растровыми изображениями

Невозможно изменение размера без потери качества

Сложность преобразования растрового изображения в векторное

Возможность воспроизведения изображений любого уровня сложности.

Количество деталей.

Точная передача цветовых переходов.

Наличие множества программ для отображения и редактирования растровой графики.

Абсолютное большинство программ поддерживают одинаковые форматы файлов растровой графики.

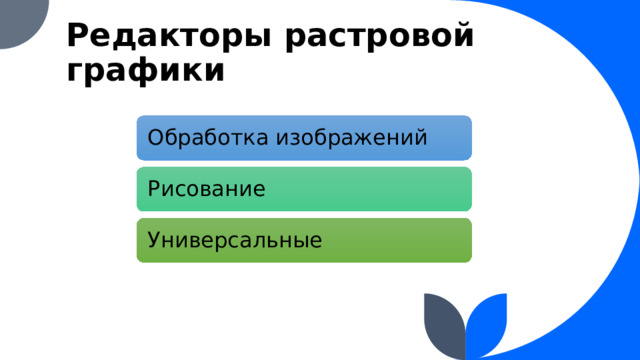

Редакторы растровой графики

Обработка изображений

Рисование

Универсальные

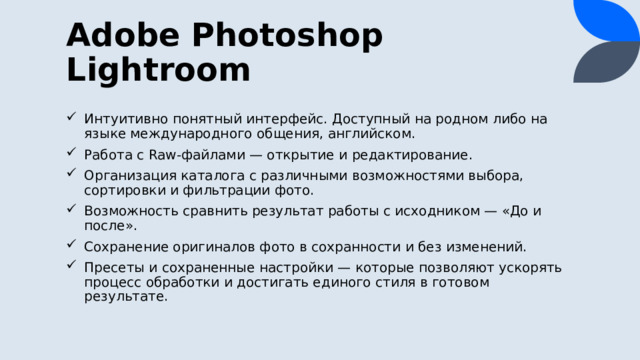

Adobe Photoshop Lightroom

Adobe Photoshop Lightroom

• Интуитивно понятный интерфейс. Доступный на родном либо на языке международного общения, английском.
• Работа с Raw-файлами — открытие и редактирование.
• Организация каталога с различными возможностями выбора, сортировки и фильтрации фото.
• Возможность сравнить результат работы с исходником — «До и после».
• Сохранение оригиналов фото в сохранности и без изменений.
• Пресеты и сохраненные настройки — которые позволяют ускорять процесс обработки и достигать единого стиля в готовом результате.

Darktable

Darktable

Достоинства программы:

• Поддержка форматов с сотен различных камер;
• Большой выбор профессионального инструментария коррекции фото;
• Есть инструменты, которых нет в Lightroom — настройка кривых, раздельное тонирование.

Недостатки:

• Специфический интерфейс.
• Нет функции каталога.

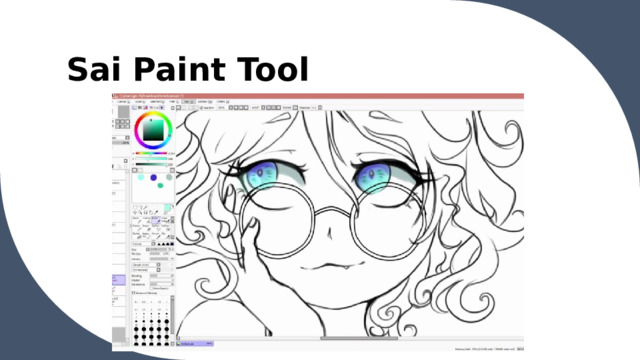

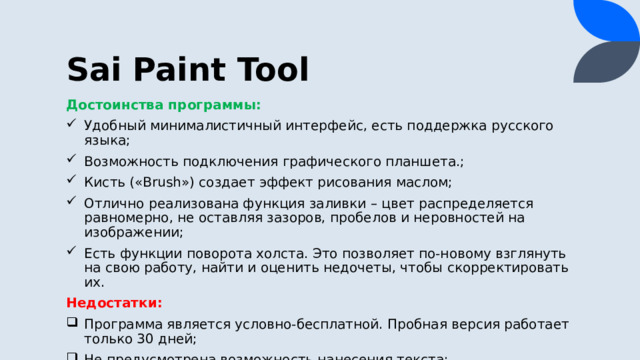

Sai Paint Tool

Sai Paint Tool

Достоинства программы:

• Удобный минималистичный интерфейс, есть поддержка русского языка;
• Возможность подключения графического планшета.;
• Кисть («Brush») создает эффект рисования маслом;
• Отлично реализована функция заливки – цвет распределяется равномерно, не оставляя зазоров, пробелов и неровностей на изображении;
• Есть функции поворота холста. Это позволяет по-новому взглянуть на свою работу, найти и оценить недочеты, чтобы скорректировать их.

Недостатки:

• Программа является условно-бесплатной. Пробная версия работает только 30 дней;
• Не предусмотрена возможность нанесения текста;
• Нет функций для последующей обработки картинки.

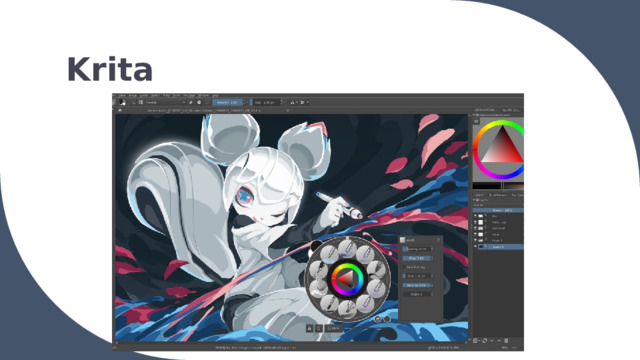

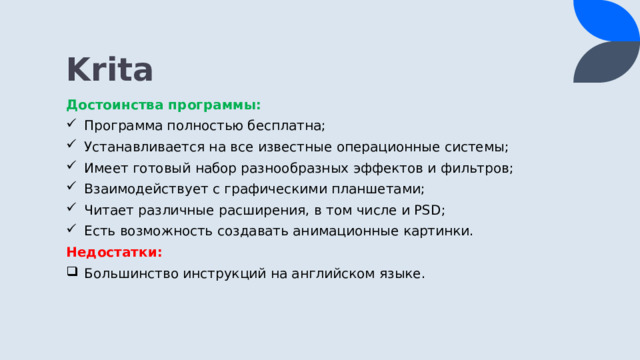

Krita

Krita

Достоинства программы:

• Программа полностью бесплатна;
• Устанавливается на все известные операционные системы;
• Имеет готовый набор разнообразных эффектов и фильтров;
• Взаимодействует с графическими планшетами;
• Читает различные расширения, в том числе и PSD;
• Есть возможность создавать анимационные картинки.

Недостатки:

• Большинство инструкций на английском языке.

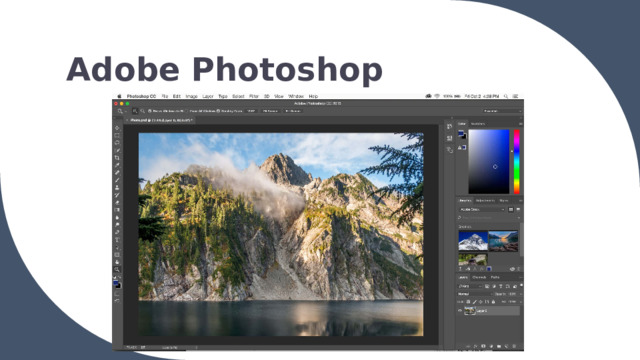

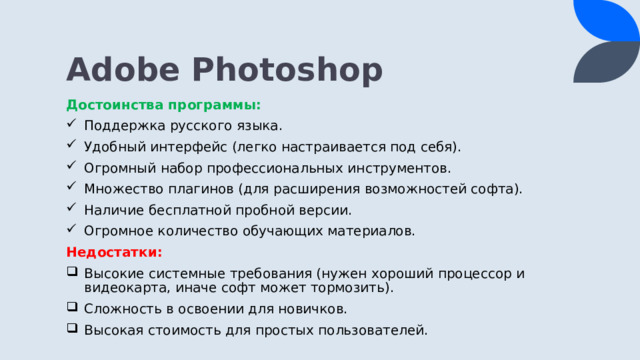

Adobe Photoshop

Adobe Photoshop

Достоинства программы:

• Поддержка русского языка.
• Удобный интерфейс (легко настраивается под себя).
• Огромный набор профессиональных инструментов.
• Множество плагинов (для расширения возможностей софта).
• Наличие бесплатной пробной версии.
• Огромное количество обучающих материалов.

Недостатки:

• Высокие системные требования (нужен хороший процессор и видеокарта, иначе софт может тормозить).
• Сложность в освоении для новичков.
• Высокая стоимость для простых пользователей.
