Разборка вала КПП

ШАГИ

ОБЕСПЕЧЕНИЕ

РЕЗУЛЬТАТ

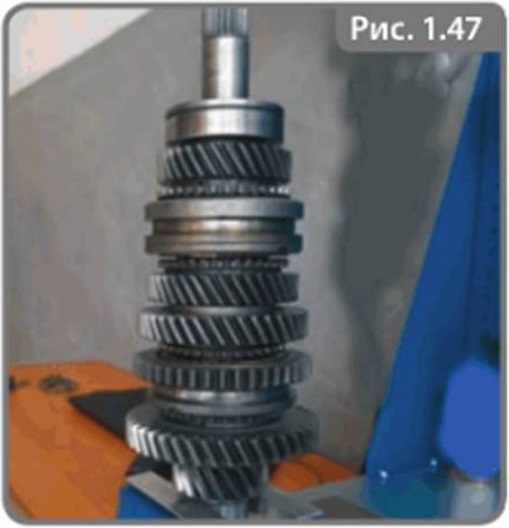

1. Зажать в тиски с мягкими губками вторичный вал коробки передач (рис. 1.47)

Тиски с мягкими губками. Снятый с коробки передач вторичный вал

Вторичный вал коробки передач, зажатый в тисках задним концом

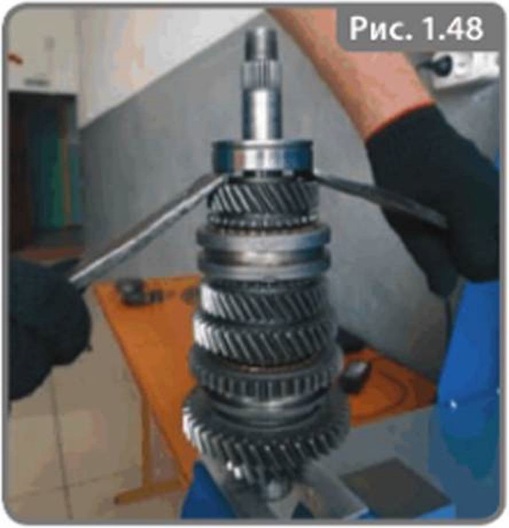

2. Снять задний подшипник вторичного вала, поддев его монтажными лопатками с двух сторон (рис. 1.48)

Доступ к заднему подшипнику вторичного вала. Монтажные лопатки

Доступ к ведомой шестерне четвертой передачи

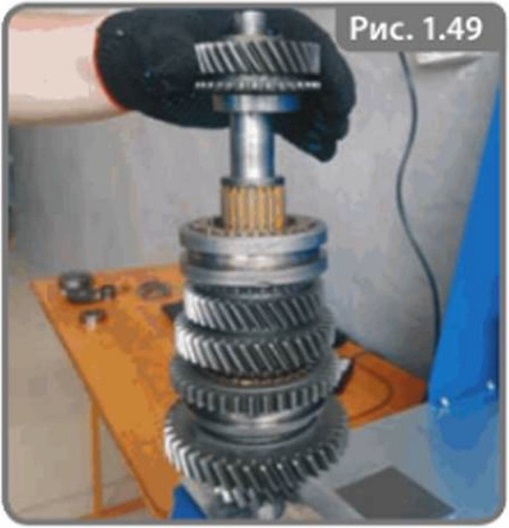

3. Снять ведомую шестерню четвертой передачи (рис. 1.49)

Доступ к ведомой шестерне четвертой передачи

Доступ к игольчатому подшипнику ведомой шестерни четвертой передачи

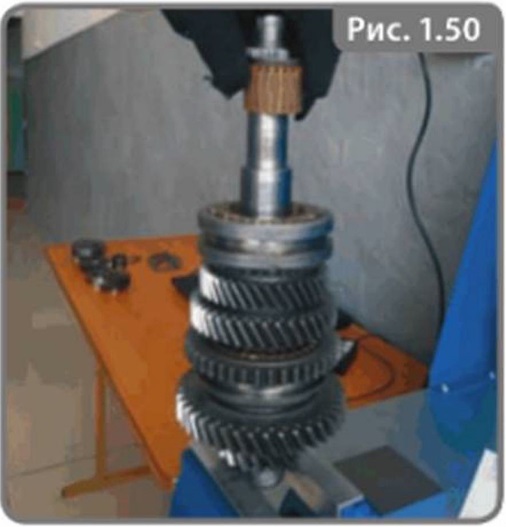

4. Снять игольчатый подшипник ведомой шестерни четвертой передачи с вторичного вала (рис. 1.50)

Доступ к игольчатому подшипнику ведомой шестерни четвертой передачи

Доступ к втулке игольчатого подшипника и ступице синхронизатора третьей и четвертой передач

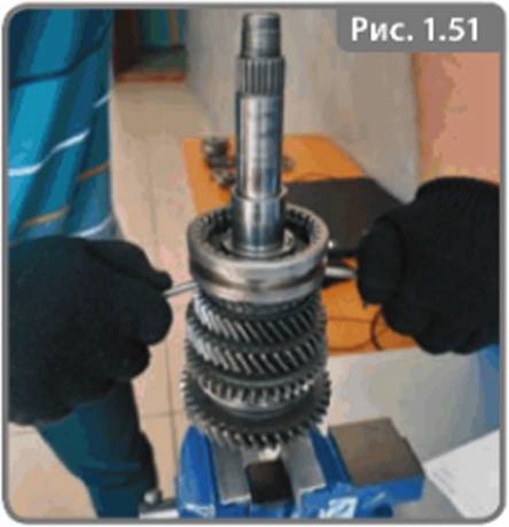

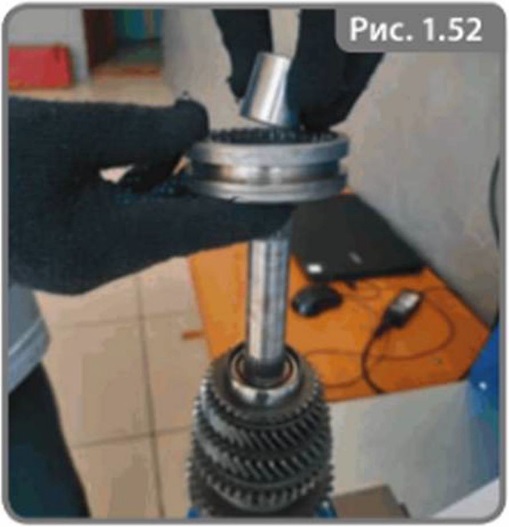

5. Снять втулку игольчатого подшипника и ступицу синхронизатора третьей и четвертой передач вместе с муфтой и блокирующими кольцами со вторичного вала (рис. 1.51,1.52)

Доступ к втулке игольчатого подшипника и ступице синхронизатора третьей и четвертой передач.

Монтажные лопатки или шлицевые отвертки

Снятые втулка игольчатого подшипника и ступица синхронизатора третьей и четвертой передач.

Доступ к ведомой шестерне третьей передачи

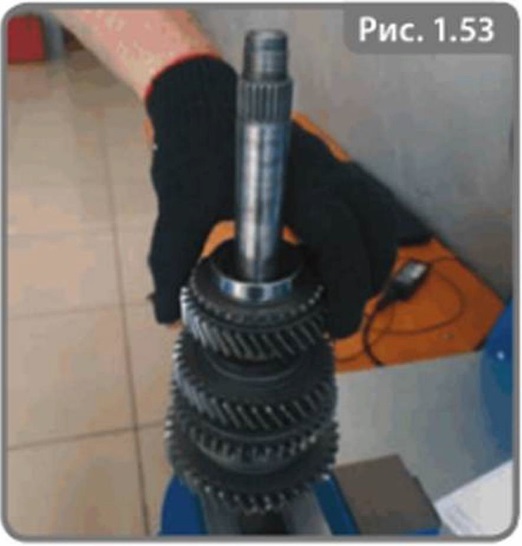

6. Рукой снять ведомую шестерню третей передачи со вторичного вала (рис. 1.53)

Доступ к ведомой шестерне третьей передачи

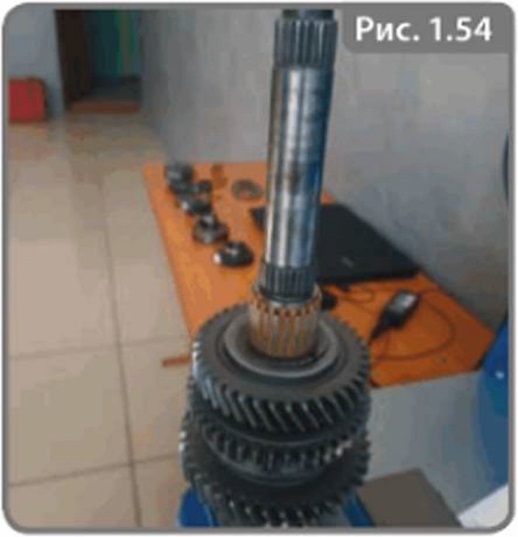

Доступ к игольчатому подшипнику ведомой шестерни третьей передачи и стопорному кольцу (рис. 1.54)

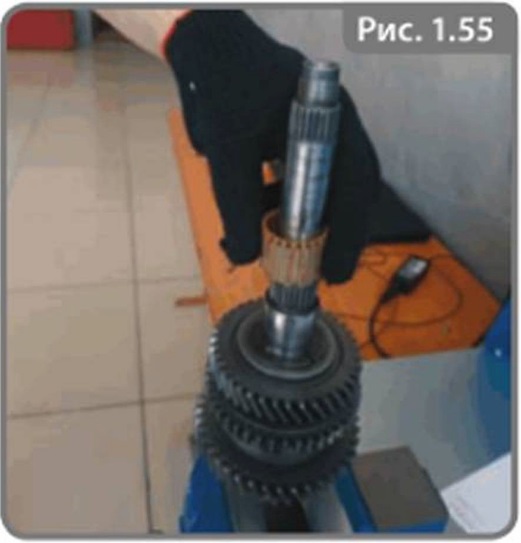

7. Снять игольчатый подшипник ведомой шестерни третьей передачи с вторичного вала

(рис. 1.55)

Доступ к игольчатому подшипнику ведомой шестерни третьей передачи

Снятый игольчатый подшипник ведомой шестерни третьей пере­ дачи с вторичного вала

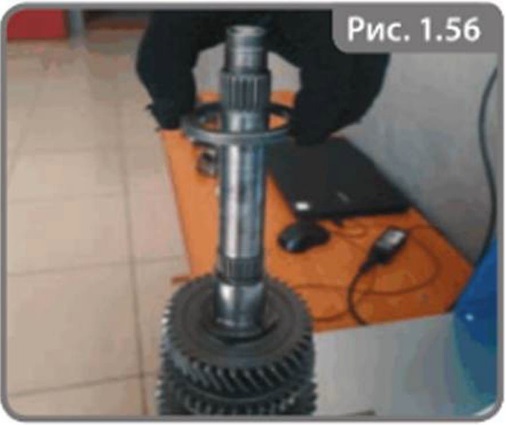

8. Снять стопорное кольцо со вторичного вала (рис. 1.56)

Доступ к стопорному кольцу

Доступ к упорным полукольцам вторичного вала с шариком

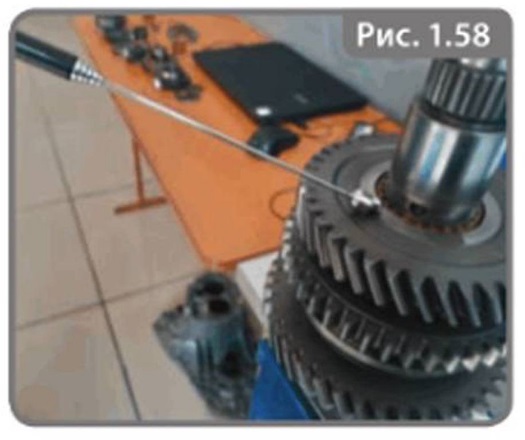

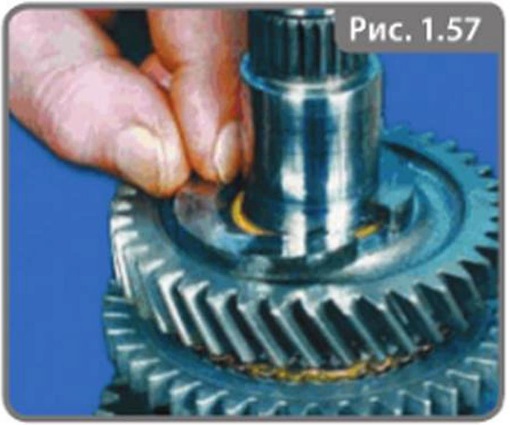

9. Снять упорные полукольца вторичного вала с шариком (рис. 1.57,1.58)

Доступ к упорным полукольцам вторичного вала с шариком

Снятые упорные полукольца вторичного вала с шариком.

Доступ к ведомой шестерне второй передачи

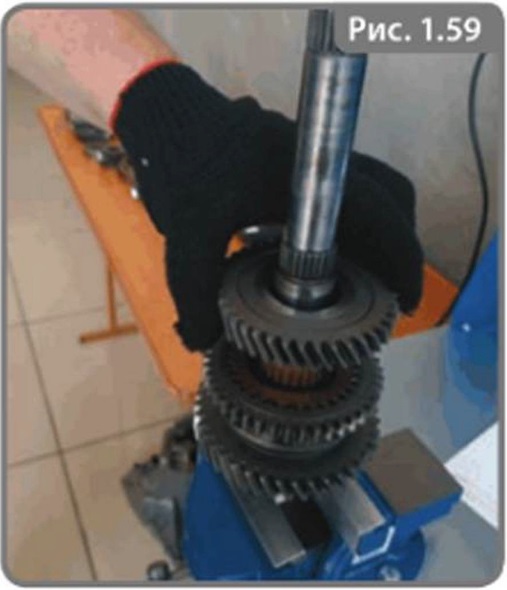

10. Рукой снять ведомую шестерню второй передачи со вторичного вала (рис. 1.59)

Доступ к ведомой шестерне второй передачи

Доступ к игольчатому подшипнику ведомой шестерни второй передачи

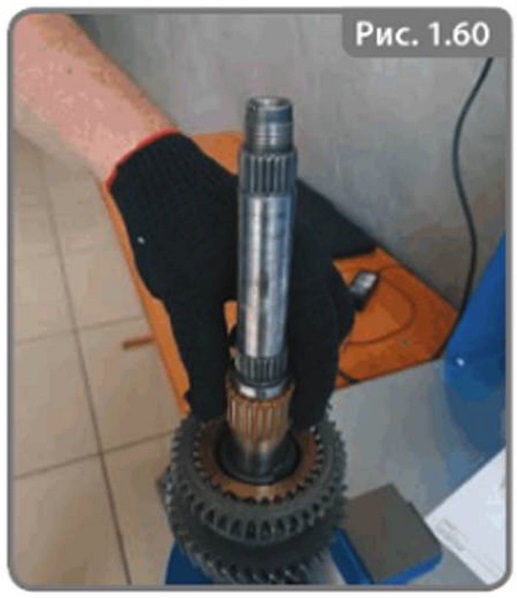

11. Снять игольчатый подшипник ведомой шестерни второй передачи с вторичного вала (рис. 1.60)

Доступ к игольчатому подшипнику ведомой шестерни второй передачи

Снятый игольчатый подшипник ведомой шестерни второй передачи с вторичного вала

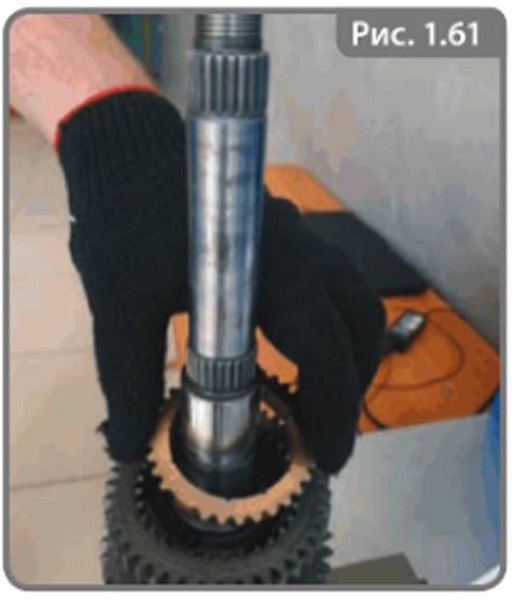

12. Снять рукой блокирующее кольцо синхронизатора второй передачи (рис. 1.61)

Снятый игольчатый подшипник ведомой шестерни второй передачи с вторичного вала

Доступ к стопорному кольцу ступицы синхронизатора первой и второй передач

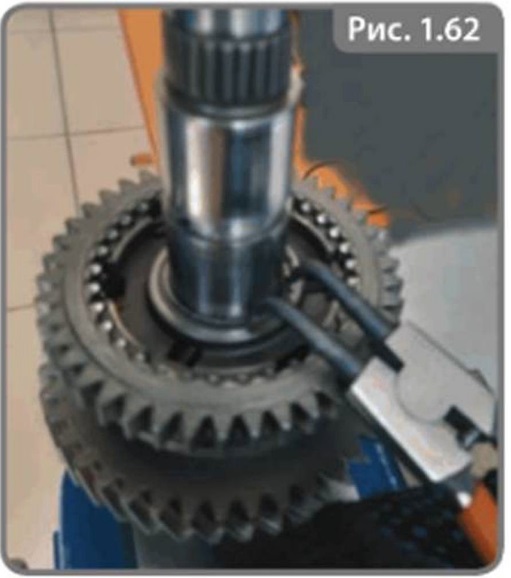

13. Снять стопорное кольцо ступицы синхронизатора первой и второй передач съемником (рис. 1.62)

Доступ к стопорному кольцу ступицы синхронизатора первой и второй передач.

Съемник

Доступ к скользящей муфте первой и второй передач со ступицей

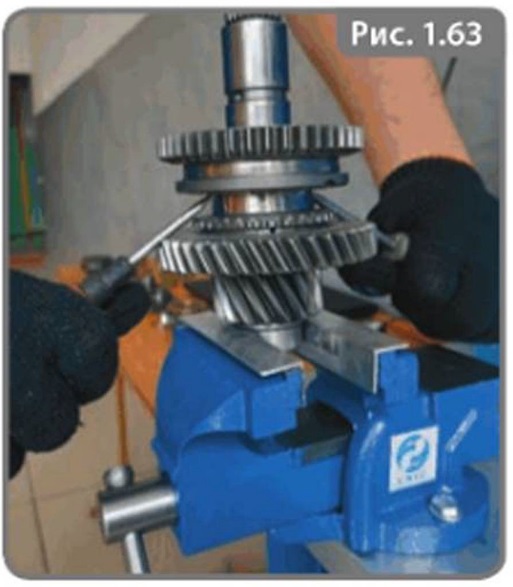

14. Снять скользящую муфту первой и второй передач со ступицей монтажными лопатками (рис. 1.63)

Доступ к скользящей муфте первой и второй передач со ступицей.

Монтажные лопатки или шлицевые отвертки

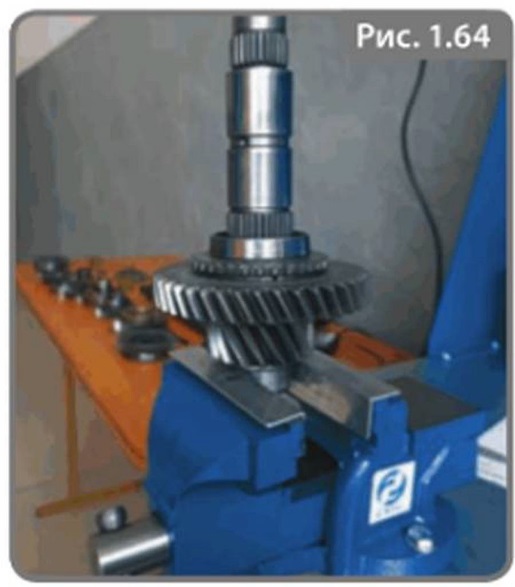

Доступ к ведомой шестерне первой передачи (рис. 1.64)

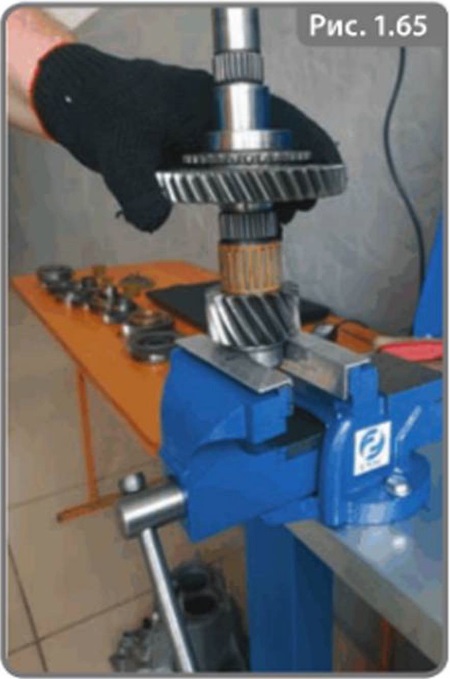

15. Снять со вторичного вала ведомую шестерню первой передачи (рис. 1.65)

Доступ к ведомой шестерне первой передачи

Доступ к стопорному кольцу игольчатого подшипника ведомой шестерни первой передачи

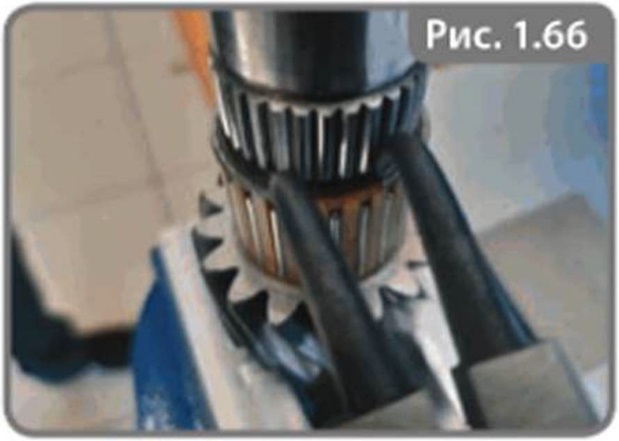

16. Снять стопорное кольцо игольчатого подшипника ведомой шестерни первой передачи со вторичного вала съемником (рис. 1.66)

Доступ к стопорному кольцу игольчатого подшипника ведомой шестерни первой передачи.

Съемник

Доступ к игольчатому подшипнику ведомой шестерни первой передачи

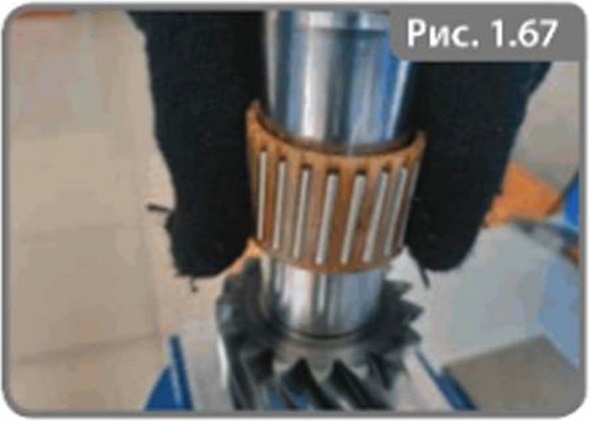

17. Снять игольчатый подшипник ведомой шестерни первой передачи со вторичного вала (рис. 1.67)

Доступ к игольчатому подшипнику ведомой шестерни первой передачи

Разобранный вторичный вал коробки передач.
