Раздаточный материал для студентов по дисциплине ОП.03 Техническая механика, Технология машиностроения

Раздаточный материал по теме:

условия равновесия для заданной конструкции

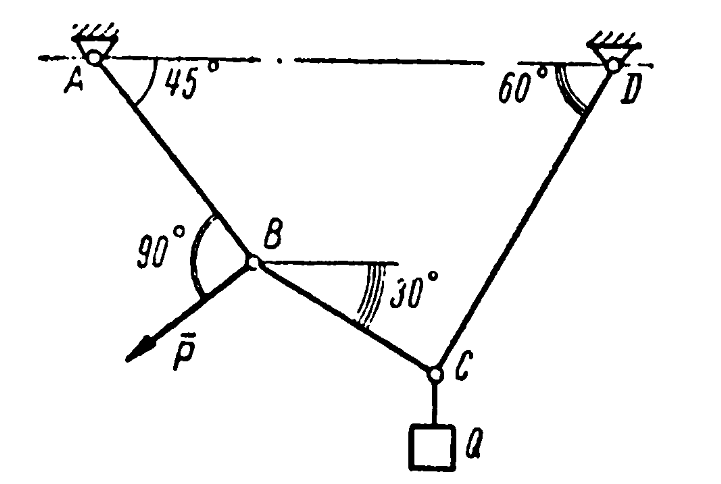

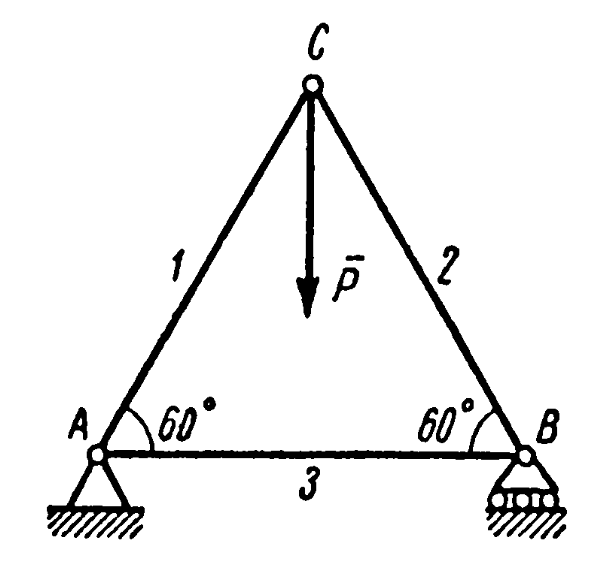

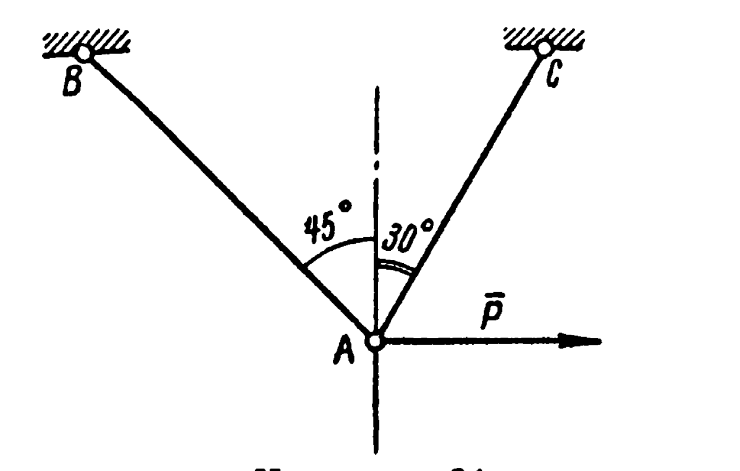

Записать условия равновесия для заданной конструкции по вариантам

1 2

3

Раздаточный материал по теме:

нахождение центра тяжести геометрических фигур

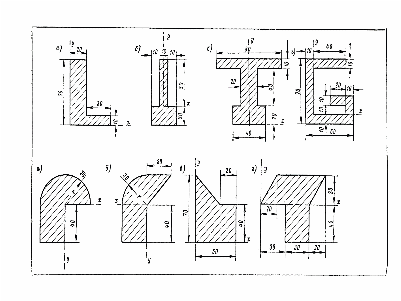

Определить координаты центров тяжести плоских фигур согласно данных вариантов.

Раздаточный материал по теме:

виды трения

1. Два бруска массами m1 = 1 кг и m2 = 3 кг соединены нерастяжимой нитью, перекинутой через блок. Брусок с большей массой находится на наклонной плоскости, угол у основания которой равен 30°, коэффициент трения равен 0,04. Определите ускорение брусков.

2. Упряжка ездовых собак может тянуть по снегу сани с максимальной силой 500 Н. Какой массы саней с грузом может перемещать данная упряжка собак, двигаясь равномерно, если коэффициент трения саней о снег составляет 0,1?

3. Мальчик начинает тянуть санки по снегу, прилагая силу 20 Н, направленную под углом 30^о к горизонту. Определите ускорение, с которым движутся санки, если их масса равна 4 кг, а коэффициент трения между санками и снегом равен 0,01.

Раздаточный материал по теме:

растяжение и сжатие ступенчатого бруса

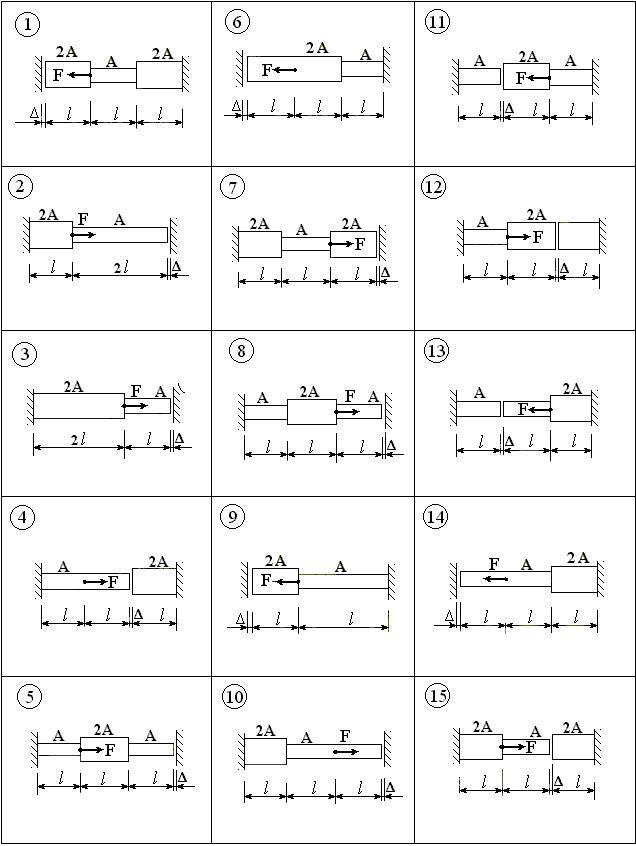

Стальной двухступенчатый брус, длины ступеней которого указаны на рис.3 (схемы 1-10), нагружен силами F₁, F₂ и F₃. Построить эпюры продольных сил и нормальных напряжений по длине бруса. Определить перемещение свободного конца бруса, приняв Е=2 10⁵ МПа. Числовые значения сил F₁, F₂ и F₃, площади поперечных сечений ступеней А₁ и А₂ для своего варианта взять из таблицы.

Таблица 1 Числовые значения двухступенчатого бруса.

Второе число шифра	l м	A мм	D мм	sт МПа	nт
1	1,2	180	0,7	240	1,5
2	1,1	190	0,5	280	2,0
3	1,0	200	0,6	300	1,5
4	1,3	210	0,9	320	1,6
5	1,4	190	0,8	340	1,7

Раздаточный материал по теме:

срез(сдвиг)

1.Определить длину l призматической шпонки, с помощью которой соединены вал 1 диаметром 0,036 м с колесом 2 (рис. 3.). С вала на колесо передается момент М = 144 Нּм. Расчетные сопротивления материала шпонки равны: на срез Rs = 80 МПа, на смятие Rр =320МПа, коэффициент условий работы соединения γс = 1. Размеры на рисунке указаны в мм.

2. Определить размеры δ и h чеки (рис. 4.), служащей для закрепления анкера В диаметром d = 40 мм в гнезде, а также длину x хвоста анкера, если коэффициент условий работы соединения γс = 1, а расчетные сопротивления равны: на растяжение (для материала анкера) Ru = 160МПа, на срез Rbs = 100 МПа, на смятие Rbр = 320 МПа.

3. Цилиндр диаметром d = 12 см (рис. 5.) соединяется с деталью ВВ при помощи четырех приливов, каждый из которых имеет высоту δ = 2 мм и длину b = 5 мм. Определить напряжения среза τср и смятия σсм в этом соединении, если сдвигающее усилие F = 240 кН.

Раздаточный материал по теме:

смятие

1. Определить необходимое количество заклепок диаметром 20 мм для соединения внахлестку двух листов толщиной 8 мм и 10 мм. Сила F, растягивающая соединение, равна 200 кН. Допускаемые напряжения: на срез

= 140 МПа, на смятие 320 МПа.

2. Определить длину l призматической шпонки, с помощью которой соединены вал 1 диаметром 0,036 м с колесом 2 (см. рис.). С вала на колесо передается момент М = 144 Нм. Расчетные сопротивления материала шпонки равны: на срез Rs = 80 МПа, на смятие Rр =320 МПа, коэффициент условий работы соединения = 1. Размеры на рисунке указаны в мм.

Раздаточный материал по теме:

фрикционные передачи

1.Определить основные размеры цилиндрической фрикционной передачи.

Дано: u=1.8, D₁=300мм, V=3,14м/с, =0.

Найти: D₂-?, a-?, n₁-?, n₂-?

2.Определить основные размеры цилиндрической фрикционной передачи.

Дано:

; a=450 мм; =0

Найти: V-?; U-?

3.Определить основные размеры цилиндрической фрикционной передачи.

Дано: u=1.8, , , =0.

Найти: a-?, n₁-?, n₂-?

4.Определить основные размеры цилиндрической фрикционной передачи.

Дано:

; D₁=200 мм; D₂=700; =0

Найти: a-?; V-?; U-?

Раздаточный материал по теме:

зубчатое зацепление.

1.Определить основные размеры прямозубой зубчатой передачи.

Дано:

; z₁=22; m=4 мм

Найти: a-?; V-?; U-?; Z₂-?; d₁, d₂-?

2.Определить основные размеры прямозубой зубчатой передачи.

Дано:

d₁=64 мм; z₂=24 мм; m=4 мм

Найти: a-?; Z₁-?; d₂-?

3.Определить основные размеры прямозубой зубчатой передачи.

Дано:

; z₁=25; m=2,5 мм

Найти: a-?; V-?; U-?; Z₂-?; d₁, d₂-?

4.Определить основные размеры прямозубой зубчатой передачи.

Дано:

d₁=65 мм; z₂=20 мм; m=2,5 мм

Найти: a-?; Z₁-?; d₂-?

Раздаточный материал по теме:

червячное зацепление

1. Межосевое расстояние червячной передачи 250; число зубьев колеса 52; осевой модуль 8мм. Определить основные размеры передачи и частоту вращения червяка, если частота вращения червячного колеса 45об/мин. Передаточное число i=26; червяк двухзаходный.

Найти: d_дч = ?; d_дк =?; q =?; λ=?; n_ч =?.

2. Частота вращения червяка червячной передачи n_ч=960 об/мин, частота вращения колеса n_к =60об/мин. Определить основные размеры передачи, если z₁=2; λ=14˚02’10”; m_s=12мм.

Найти: A=?; q =?; d_дч =?; d_дк =?.

3. Частота вращения червячной передачи n_ч = 1400об/мин, частота вращения колеса n_к = 400 об/мин . Определить основные размеры передачи, если z₁=22; m=4.

Найти: u=?; d₂ =?; d₂ =?; A=?; z₂=?.

4. Диаметр червяка d₁=64мм; количество зубьев колеса z₂=24; m=4мм. Найти межосевое расстояние, диаметр зубчатого колеса и кол-во заходов резьбы червяка.

Найти: A=?, d₂=?, z₁=?.
