Разметка и строгание древесины.

Нажмите, чтобы узнать подробности

Просмотр содержимого документа
«Разметка и строгание древесины.»

Технология обработки древесины.

Технология обработки древесины.

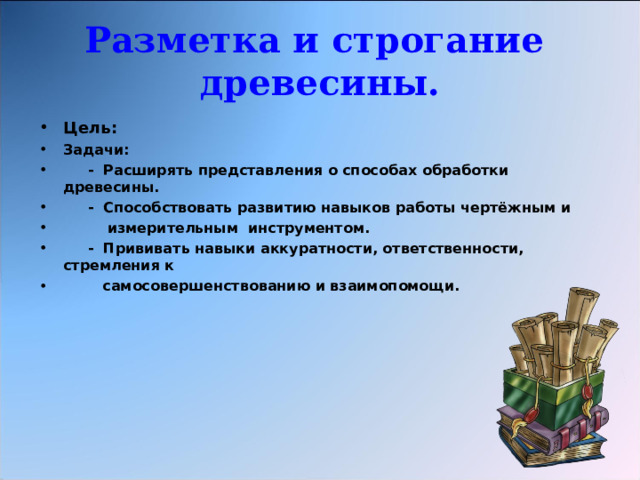

Разметка и строгание древесины. Цель: Задачи:  - Расширять представления о способах обработки древесины.  - Способствовать развитию навыков работы чертёжным и  измерительным инструментом.  - Прививать навыки аккуратности, ответственности, стремления к  самосовершенствованию и взаимопомощи.

Разметка и строгание древесины.

  • Цель:
  • Задачи:
  • - Расширять представления о способах обработки древесины.
  • - Способствовать развитию навыков работы чертёжным и
  • измерительным инструментом.
  • - Прививать навыки аккуратности, ответственности, стремления к
  • самосовершенствованию и взаимопомощи.

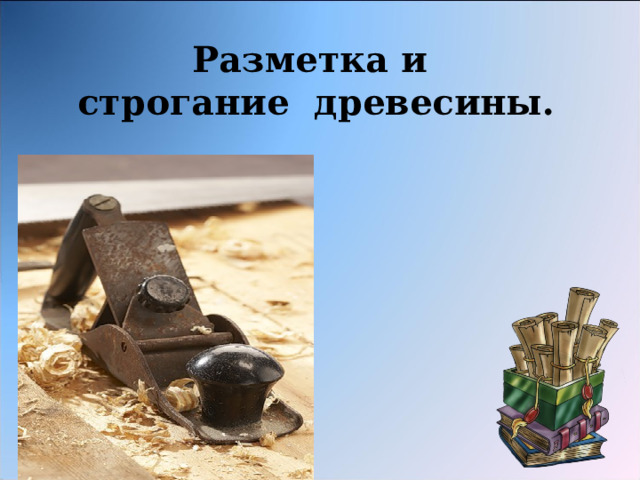

Разметка и  строгание древесины.

Разметка и строгание древесины.

Строгание древесины  –   обработка заготовки до нужного размера и создания на ней ровных и гладких поверхностей.

Строгание древесиныобработка заготовки до нужного размера и создания на ней ровных и гладких поверхностей.

Строгальные инструменты.

Строгальные инструменты.

Устройство шерхебеля. « Шерхебель» — слово немецкого происхождения, что означает «струг для грубого срезания».

Устройство шерхебеля.

« Шерхебель» — слово немецкого происхождения, что означает «струг для грубого срезания».

Устройство рубанка. Рубанок предназначен для сострагивания тонких стружек и получения гладких поверхностей на древесине, а также сострагивания заготовки в нужный размер.

Устройство рубанка.

Рубанок предназначен для сострагивания тонких стружек и получения гладких поверхностей на древесине, а также сострагивания заготовки в нужный размер.

Устройство фуганка. Фуганки намного длиннее рубанков. Ими удобно получать ровные, плоские поверхности.

Устройство фуганка.

Фуганки намного длиннее рубанков. Ими удобно получать ровные, плоские поверхности.

Форма ножа.

Форма ножа.

Наладка инструмента.  У правильно установленного ножа лезвие расположено над подошвой колодки без перекосов и выступает на 1...3 мм у шерхебеля или на 0,1 ...0,3 мм у рубанка.

Наладка инструмента.

У правильно установленного ножа лезвие расположено над подошвой колодки без перекосов и выступает на 1...3 мм у шерхебеля или на 0,1 ...0,3 мм у рубанка.

Закрепление заготовки. Обрабатываемую деталь крепят на верстаке, зажимая или заклинивая между упором и клином так, чтобы сострагиваемая сторона была направлена вверх.

Закрепление заготовки.

  • Обрабатываемую деталь крепят на верстаке, зажимая или заклинивая между упором и клином так, чтобы сострагиваемая сторона была направлена вверх.
Приёмы работы рубанком. В начале строгания осуществляют нажим на переднюю часть рубанка, а в конце — на заднюю, чтобы обрабатываемая поверхность получалась плоской.

Приёмы работы рубанком.

В начале строгания осуществляют нажим на переднюю часть рубанка, а в конце — на заднюю, чтобы обрабатываемая поверхность получалась плоской.

Контроль качества строгания Контроль качества строгания осуществляется с помощью линейки или угольника на просвет.

Контроль качества строгания

  • Контроль качества строгания осуществляется с помощью линейки или угольника на просвет.

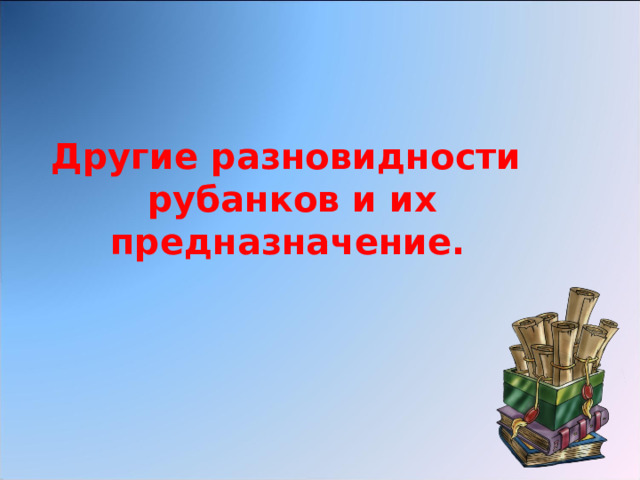

Другие разновидности рубанков и их предназначение.

Другие разновидности рубанков и их предназначение.

Шлифтик Плоское строгание. Для окончательной зачистки торцов, древесины со свилеватостью и задирами.  Особенности конструкции: внешне напоминает двойной рубанок, но отличается от него укороченной (до 180–200 мм) колодкой и увеличенным (до 60°) наклоном ножа (угол резания) при ширине лезвия 45–50 мм. Имеет укрепленный корпус.   Колодку шлифтика иногда делают слегка овальной (лодочка). Строгает чисто из-за большого угла резания, наличия стружколома и небольшой толщины снимаемого слоя древесины .

Шлифтик

  • Плоское строгание. Для окончательной зачистки торцов, древесины со свилеватостью и задирами. Особенности конструкции: внешне напоминает двойной рубанок, но отличается от него укороченной (до 180–200 мм) колодкой и увеличенным (до 60°) наклоном ножа (угол резания) при ширине лезвия 45–50 мм. Имеет укрепленный корпус.  Колодку шлифтика иногда делают слегка овальной (лодочка). Строгает чисто из-за большого угла резания, наличия стружколома и небольшой толщины снимаемого слоя древесины .
Горбач.  Строгание криволинейных поверхностей. Для ручного строгания выпуклых и вогнутых деталей.   Особенности конструкции: рубанок со съемными колодками выпуклой и вогнутой формы. Из-за этого их применение ограничено. Металлические горбачи более универсальны, так как у них кривизну подошвы можно регулировать (минимальный радиус кривизны — 250 мм). Длина стандартного горбача равна 240–250 мм, ширина подошвы — 60 мм, ширина ножа — 50 мм.

Горбач.

  • Строгание криволинейных поверхностей. Для ручного строгания выпуклых и вогнутых деталей. Особенности конструкции: рубанок со съемными колодками выпуклой и вогнутой формы. Из-за этого их применение ограничено. Металлические горбачи более универсальны, так как у них кривизну подошвы можно регулировать (минимальный радиус кривизны — 250 мм). Длина стандартного горбача равна 240–250 мм, ширина подошвы — 60 мм, ширина ножа — 50 мм.
Цикля.  Плоское строгание. Для отделки больших плоскостей, выравнивания и заглаживания мелких неровностей и заусенцев. Цикли с ручкой широко применяют при циклевании паркета. Цикли с корпусом чаще используют для зачистки шпона.   Особенности конструкции: тонкая (0,7–1 мм) стальная пластинка шириной 25–30 мм, края которой слегка закруглены и заточены для соскабливания тонкой стружки.

Цикля.

  • Плоское строгание. Для отделки больших плоскостей, выравнивания и заглаживания мелких неровностей и заусенцев. Цикли с ручкой широко применяют при циклевании паркета. Цикли с корпусом чаще используют для зачистки шпона. Особенности конструкции: тонкая (0,7–1 мм) стальная пластинка шириной 25–30 мм, края которой слегка закруглены и заточены для соскабливания тонкой стружки.

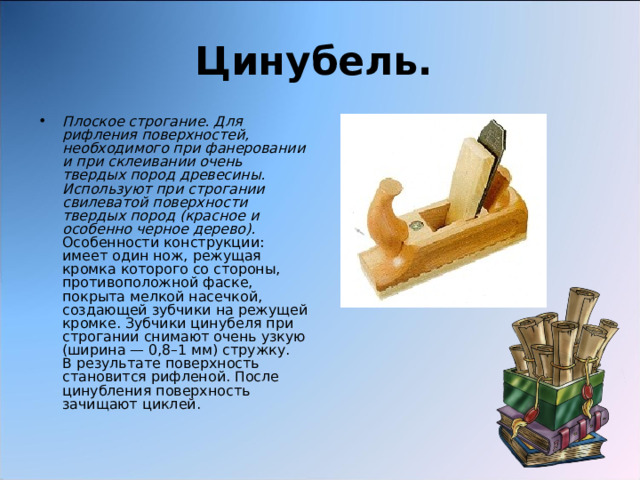

Цинубель.  Плоское строгание. Для рифления поверхностей, необходимого при фанеровании и при склеивании очень твердых пород древесины. Используют при строгании свилеватой поверхности твердых пород (красное и особенно черное дерево).  Особенности конструкции: имеет один нож, режущая кромка которого со стороны, противоположной фаске, покрыта мелкой насечкой, создающей зубчики на режущей кромке. Зубчики цинубеля при строгании снимают очень узкую (ширина — 0,8–1 мм) стружку.   В результате поверхность становится рифленой. После цинубления поверхность зачищают циклей.

Цинубель.

  • Плоское строгание. Для рифления поверхностей, необходимого при фанеровании и при склеивании очень твердых пород древесины. Используют при строгании свилеватой поверхности твердых пород (красное и особенно черное дерево). Особенности конструкции: имеет один нож, режущая кромка которого со стороны, противоположной фаске, покрыта мелкой насечкой, создающей зубчики на режущей кромке. Зубчики цинубеля при строгании снимают очень узкую (ширина — 0,8–1 мм) стружку.  В результате поверхность становится рифленой. После цинубления поверхность зачищают циклей.
Отборник.  Профильное строгание. Для прямоугольной обработки кромок, вы сборки и разработки четвертей.  Особенности конструкции: малогабаритный рубанок, состоящий из корпуса из алюминиевых сплавов, стального ножа и прижима, а также из упора, закрепленного на корпусе двумя винтами. Ширина ножа — 35 мм. Размер выбираемого фальца — до 12,5 мм (+/- 2 мм).

Отборник.

  • Профильное строгание. Для прямоугольной обработки кромок, вы сборки и разработки четвертей. Особенности конструкции: малогабаритный рубанок, состоящий из корпуса из алюминиевых сплавов, стального ножа и прижима, а также из упора, закрепленного на корпусе двумя винтами. Ширина ножа — 35 мм. Размер выбираемого фальца — до 12,5 мм (+/- 2 мм).
Грунтубель.  Профильное строгание. Для выборки трапециевидного паза («ласточкин хвост») или зачистки поперек волокон таких пазов, выбранных с помощью ножовки-наградки или стамески.  Особенности конструкции: это косоугольный зензубель (наград). Очень узкий инструмент (не более 12 мм) с ножом, затачиваемым по двум кромкам, сходящимся в острый угол. Грунтубель с косым ножом строгает более чисто, к тому же им строгают поперек волокон древесины.

Грунтубель.

  • Профильное строгание. Для выборки трапециевидного паза («ласточкин хвост») или зачистки поперек волокон таких пазов, выбранных с помощью ножовки-наградки или стамески. Особенности конструкции: это косоугольный зензубель (наград). Очень узкий инструмент (не более 12 мм) с ножом, затачиваемым по двум кромкам, сходящимся в острый угол. Грунтубель с косым ножом строгает более чисто, к тому же им строгают поперек волокон древесины.
 Калевка. Декоративное строгание. Для профилирования разнообразных реек, кромок плоских деталей, фигарейных поверхностей филенок и т. д.  Особенности конструкции: внешне похожа на зензубель, но имеет многоступенчатую подошву сложного профиля, повторяющего профиль лезвия ножа и зеркальную (обратную) форму профиля детали. Ширина колодки и профиль подошвы и лезвия бывают самыми разнообразными.

Калевка.

  • Декоративное строгание. Для профилирования разнообразных реек, кромок плоских деталей, фигарейных поверхностей филенок и т. д. Особенности конструкции: внешне похожа на зензубель, но имеет многоступенчатую подошву сложного профиля, повторяющего профиль лезвия ножа и зеркальную (обратную) форму профиля детали. Ширина колодки и профиль подошвы и лезвия бывают самыми разнообразными.
Правила техники безопасности при строгании. 1.  Надежно закреплять заготовку на верстаке. 2. Работать рубанком с хорошо заточенным ножом. 3. Не проверять руками остроту лезвия и качество обработки поверхности. 4. Очищать строгальные инструменты от стружки только при помощи деревянного клина. 5. Инструменты для строгания класть на верстак только на бок лезвиями ножа от себя .

Правила техники безопасности при строгании.

1. Надежно закреплять заготовку на верстаке.

2. Работать рубанком с хорошо заточенным ножом.

3. Не проверять руками остроту лезвия и качество обработки поверхности.

4. Очищать строгальные инструменты от стружки только при помощи деревянного клина.

5. Инструменты для строгания класть на верстак только на бок лезвиями ножа от себя .

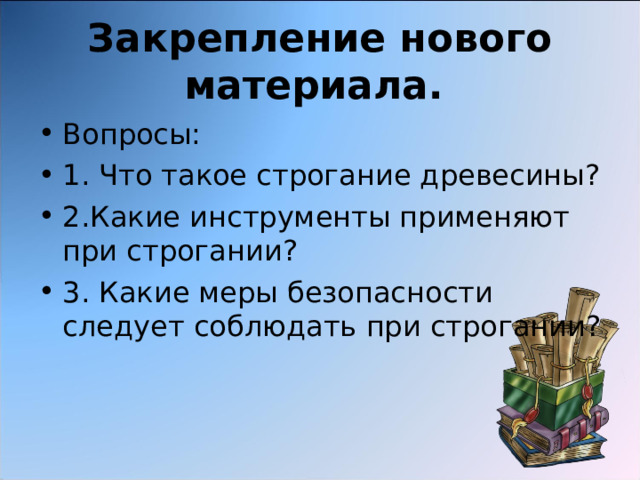

Закрепление нового материала.  Вопросы: 1. Что такое строгание древесины? 2.Какие инструменты применяют при строгании? 3. Какие меры безопасности следует соблюдать при строгании?

Закрепление нового материала.

  • Вопросы:
  • 1. Что такое строгание древесины?
  • 2.Какие инструменты применяют при строгании?
  • 3. Какие меры безопасности следует соблюдать при строгании?
