Разметка заготовок из древесины

Разметка заготовок

из древесины

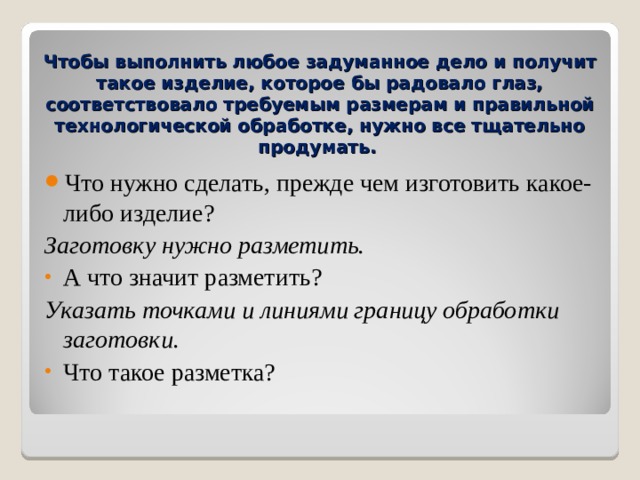

Чтобы выполнить любое задуманное дело и получит такое изделие, которое бы радовало глаз, соответствовало требуемым размерам и правильной технологической обработке, нужно все тщательно продумать.

• Что нужно сделать, прежде чем изготовить какое-либо изделие ?

Заготовку нужно разметить.

• А что значит разметить ?

Указать точками и линиями границу обработки заготовки.

• Что такое разметка ?

Разметкой называют нанесение контурных линий будущего изделия на заготовку

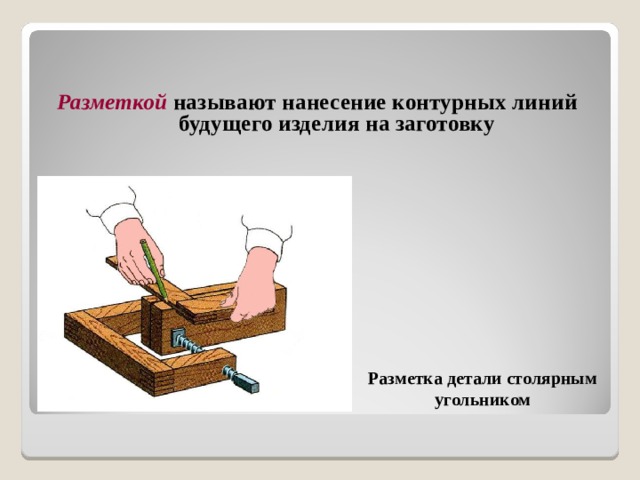

Разметка детали столярным угольником

Разметка заготовок

Какие инструменты применяют при разметке?

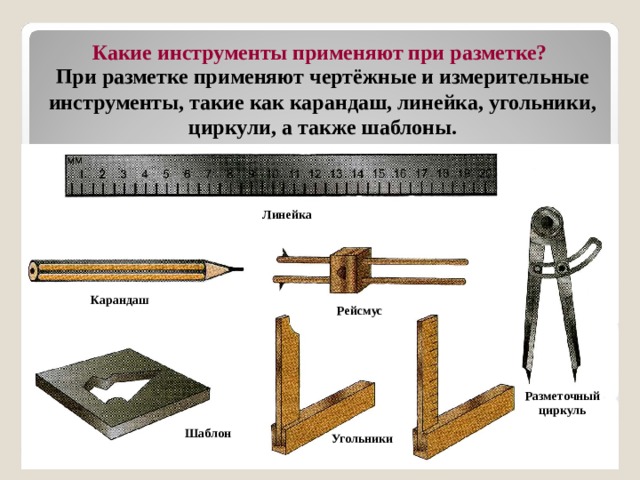

При разметке применяют чертёжные и измерительные инструменты, такие как карандаш, линейка, угольники, циркули, а также шаблоны.

Линейка

Карандаш

Рейсмус

Разметочный циркуль

Шаблон

Угольники

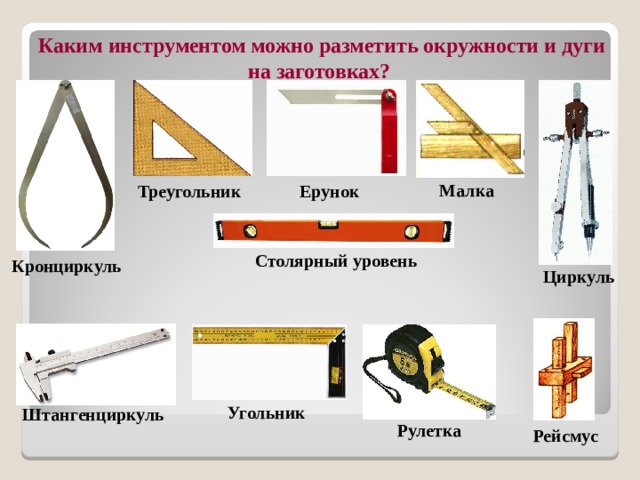

Каким инструментом можно разметить окружности и дуги на заготовках?

Малка

Треугольник

Ерунок

Столярный уровень

Кронциркуль

Циркуль

Угольник

Штангенциркуль

Рулетка

Рейсмус

Разметочные и измерительные инструменты

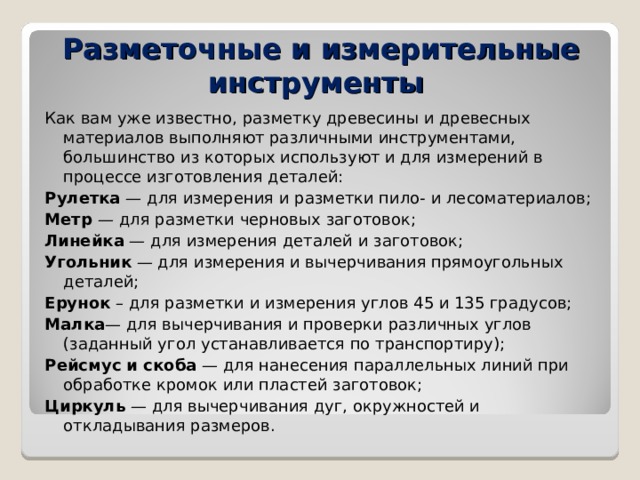

Как вам уже известно, разметку древесины и древесных материалов выполняют различными инструментами, большинство из которых используют и для измерений в процессе изготовления деталей:

Рулетка — для измерения и разметки пило- и лесоматериалов;

Метр — для разметки черновых заготовок;

Линейка — для измерения деталей и заготовок;

Угольник — для измерения и вычерчивания прямоугольных деталей;

Ерунок – для разметки и измерения углов 45 и 135 градусов;

Малка — для вычерчивания и проверки различных углов (заданный угол устанавливается по транспортиру);

Рейсмус и скоба — для нанесения параллельных линий при обработке кромок или пластей заготовок;

Циркуль — для вычерчивания дуг, окружностей и откладывания размеров.

При разметке деталей прямоугольной формы используются линейка и угольник

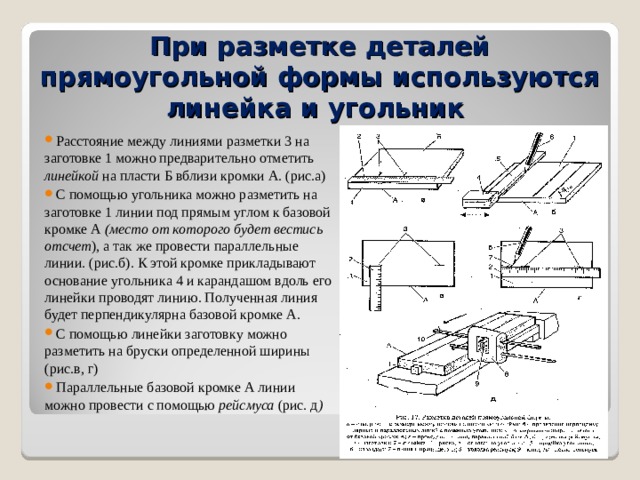

• Расстояние между линиями разметки 3 на заготовке 1 можно предварительно отметить линейкой на пласти Б вблизи кромки А. (рис.а)
• С помощью угольника можно разметить на заготовке 1 линии под прямым углом к базовой кромке А (место от которого будет вестись отсчет ), а так же провести параллельные линии. (рис.б). К этой кромке прикладывают основание угольника 4 и карандашом вдоль его линейки проводят линию. Полученная линия будет перпендикулярна базовой кромке А.
• С помощью линейки заготовку можно разметить на бруски определенной ширины (рис.в, г)
• Параллельные базовой кромке А линии можно провести с помощью рейсмуса (рис. д )

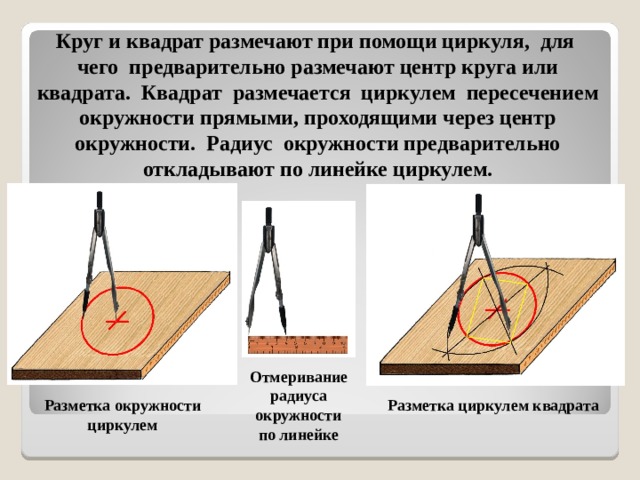

Круг и квадрат размечают при помощи циркуля, для чего предварительно размечают центр круга или квадрата. Квадрат размечается циркулем пересечением окружности прямыми, проходящими через центр окружности. Радиус окружности предварительно откладывают по линейке циркулем.

Отмеривание радиуса окружности по линейке

Разметка окружности циркулем

Разметка циркулем квадрата

Как производят разметку по шаблону?

Разметка по шаблону осуществляется в тех случаях, когда необходимо разметить несколько одинаковых деталей сложной криволинейной формы.

Шаблон – готовая деталь или её форма, изготовленная из древесины, из металла или из пластмассы.

Размечать детали надо простым и остро отточенным карандашом. При разметке шаблон должен быть плотно прижат к заготовке.

Разметка разделочной доски по шаблону

Виды брака и возможности его устранения

Распространенный вид брака при разметке – несоответствие размеров размеченной заготовки размерам на чертеже или образце изготовляемой детали. Причиной этого может быть:

• б) несоблюдение приемов разметки;
• в) невнимательность работающего;
• а) неточность измерительного инструмента.

Организация рабочего места

• 1.      На рабочем месте не должно быть ничего лишнего.
• 2.      Каждый предмет нужно класть на отведенное для него место, чтобы не искать его при повторном использовании.
• 3.      Все, чем во время работы приходится пользоваться чаще, нужно класть ближе, и наоборот.
• 4.      Размещать предметы на рабочем месте нужно так, чтобы их расположение соответствовало естественным движениям рук: предметы, которые берутся правой рукой, должны лежать справа, а те, которые берутся левой, - слева.

П рактическая работа:

Изготовить ящичек для мелких принадлежностей, используя цветной картон и необходимые инструменты.

Домашнее задание :

Письменно ответить на вопрос:

«Что такое стусло и какие бывают виды пил?»
