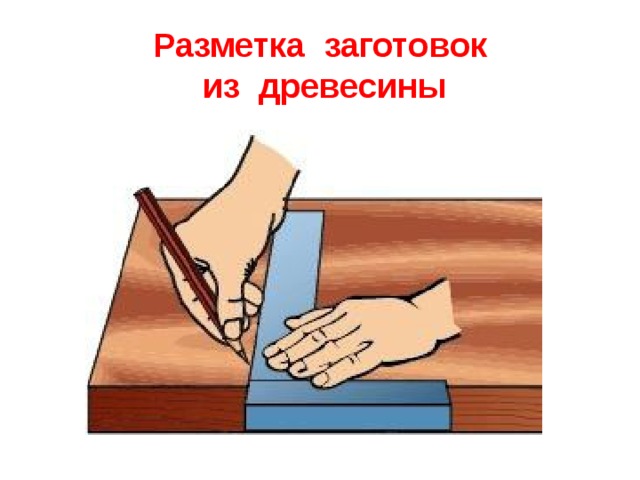

Разметка заготовок из древесины.

Разметка заготовок из древесины

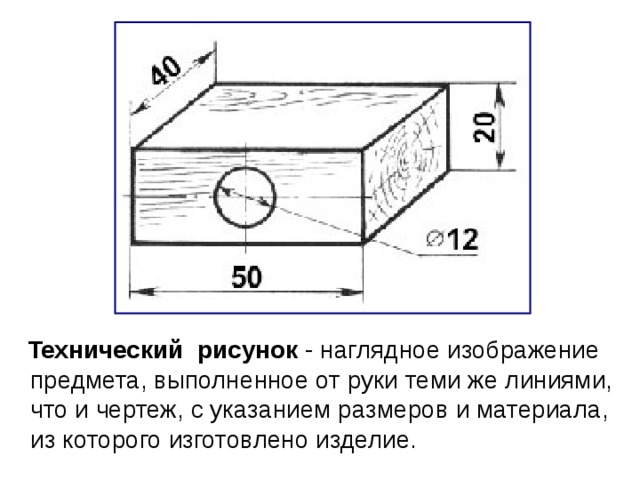

Технический рисунок - наглядное изображение предмета, выполненное от руки теми же линиями, что и чертеж, с указанием размеров и материала, из которого изготовлено изделие.

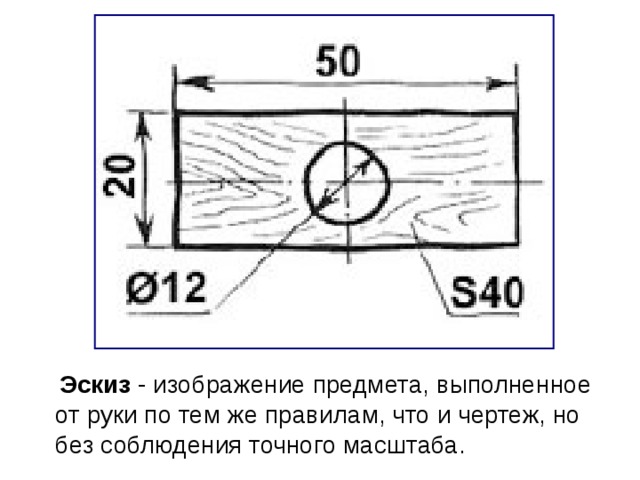

Эскиз - изображение предмета, выполненное от руки по тем же правилам, что и чертеж, но без соблюдения точного масштаба.

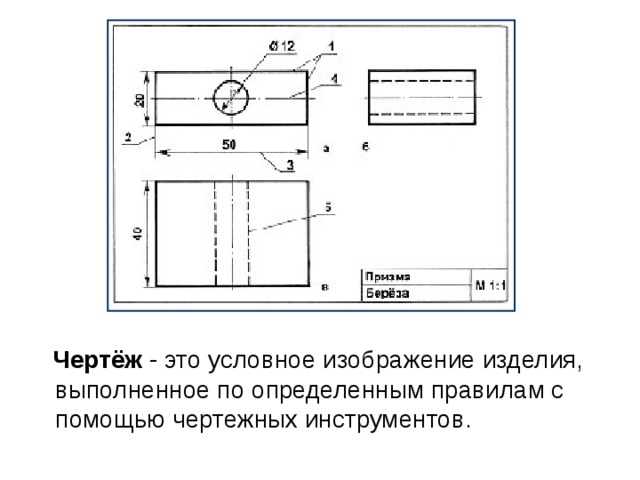

Чертёж - это условное изображение изделия, выполненное по определенным правилам с помощью чертежных инструментов.

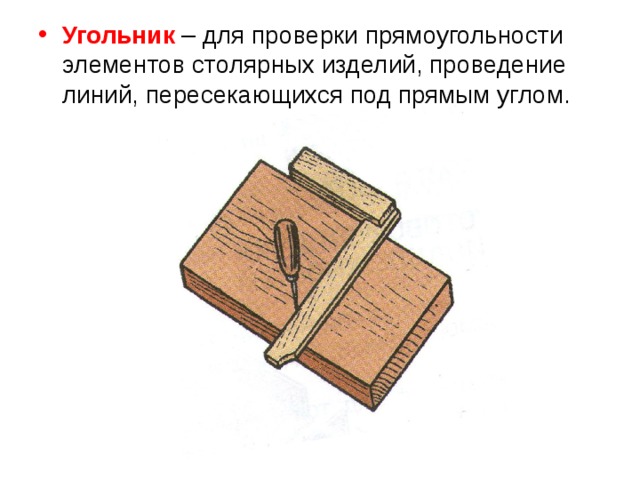

• Угольник – для проверки прямоугольности элементов столярных изделий, проведение линий, пересекающихся под прямым углом.

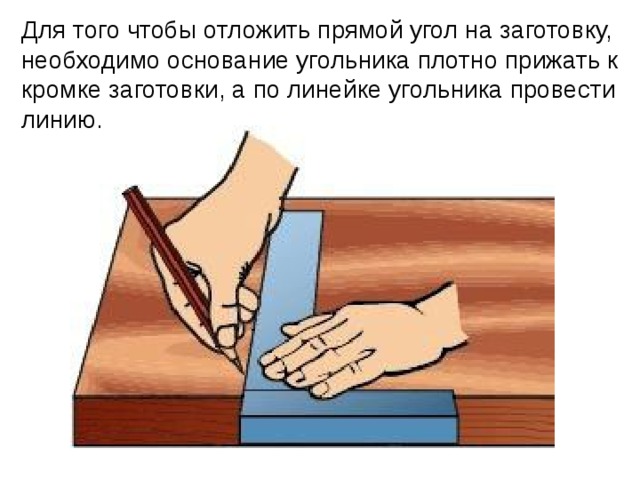

Для того чтобы отложить прямой угол на заготовку, необходимо основание угольника плотно прижать к кромке заготовки, а по линейке угольника провести линию.

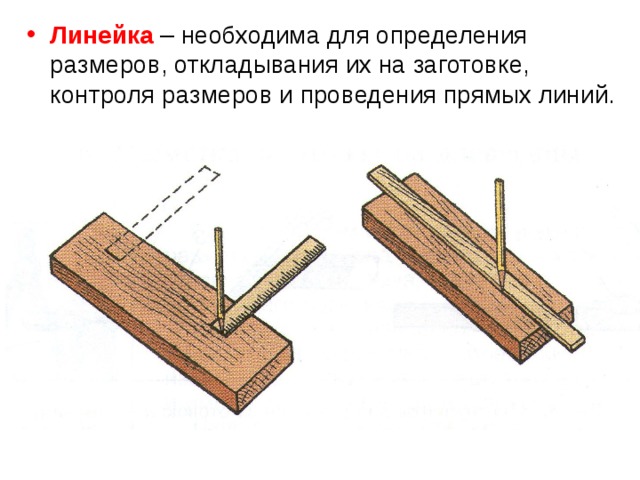

• Линейка – необходима для определения размеров, откладывания их на заготовке, контроля размеров и проведения прямых линий.

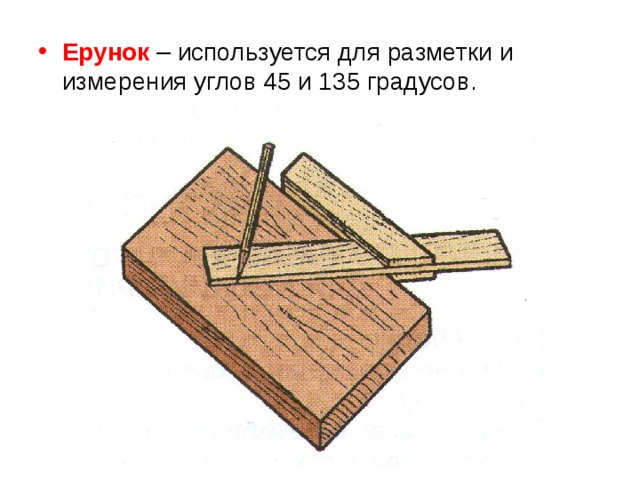

• Ерунок – используется для разметки и измерения углов 45 и 135 градусов.

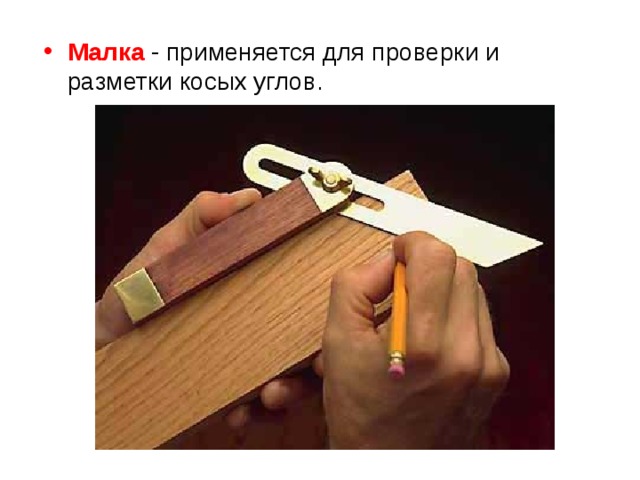

• Малка - применяется для проверки и разметки косых углов.

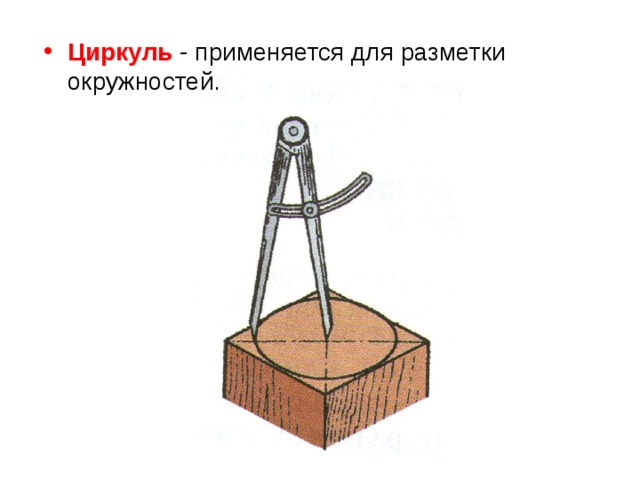

• Циркуль - применяется для разметки окружностей.

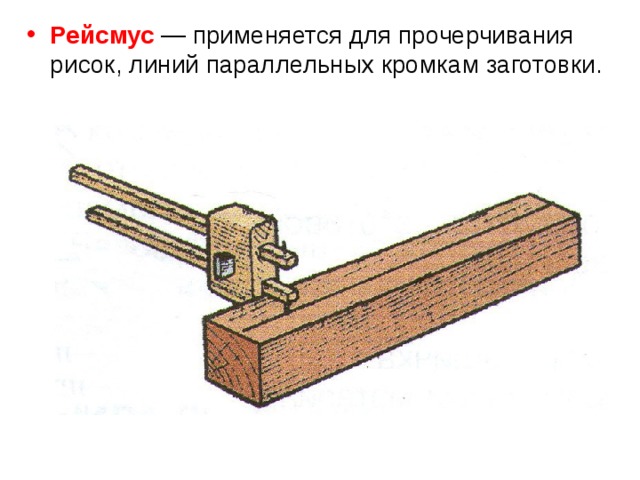

• Рейсмус — применяется для прочерчивания рисок, линий параллельных кромкам заготовки.

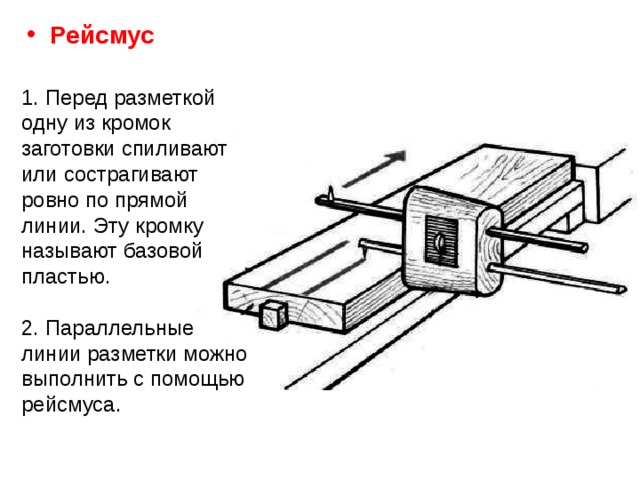

• Рейсмус

1. Перед разметкой одну из кромок заготовки спиливают или сострагивают ровно по прямой линии. Эту кромку называют базовой пластью.

2. Параллельные линии разметки можно выполнить с помощью рейсмуса.

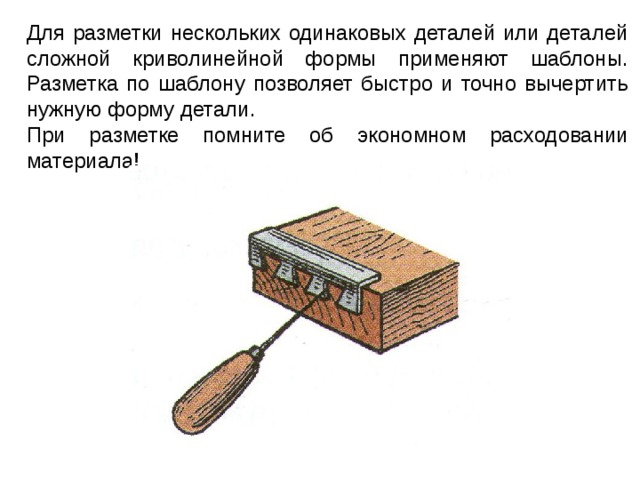

Для разметки нескольких одинаковых деталей или деталей сложной криволинейной формы применяют шаблоны. Разметка по шаблону позволяет быстро и точно вычертить нужную форму детали.

При разметке помните об экономном расходовании материала !

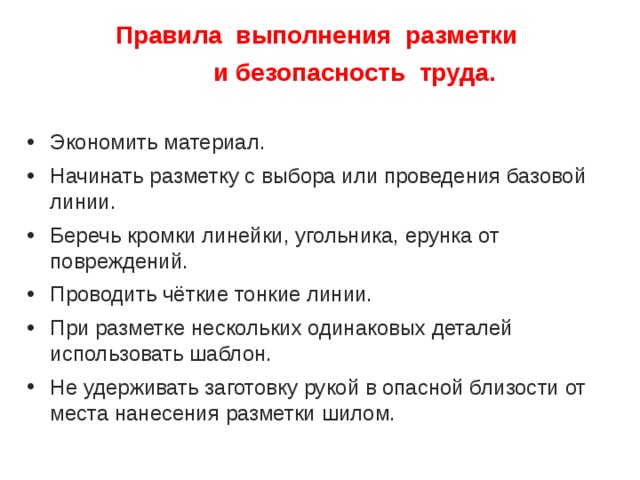

Правила выполнения разметки

и безопасность труда.

• Экономить материал.
• Начинать разметку с выбора или проведения базовой линии.
• Беречь кромки линейки, угольника, ерунка от повреждений.
• Проводить чёткие тонкие линии.
• При разметке нескольких одинаковых деталей использовать шаблон.
• Не удерживать заготовку рукой в опасной близости от места нанесения разметки шилом.

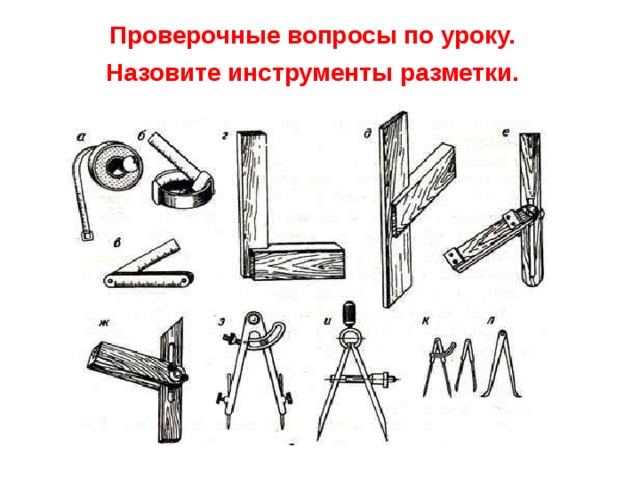

Проверочные вопросы по уроку.

Назовите инструменты разметки.
