Разработка чертежа конструкции клиньевой юбки

Нажмите, чтобы узнать подробности

Цели урока:

 Научить обучающихся выполнять технические расчеты, выполнять и читать технические чертежи, выполнять подбор ткани и раскрой изделия.

  Способствовать развитию профессиональных навыков и умений, развивать умение быстро и точно реагировать на новую непредсказуемую производственную ситуацию и находить неожиданные и нестандартные решения.

Воспитывать ответственность за выполненную работу, аккуратность, усидчивость.



Показать полностью

Просмотр содержимого документа
«Разработка чертежа конструкции клиньевой юбки»

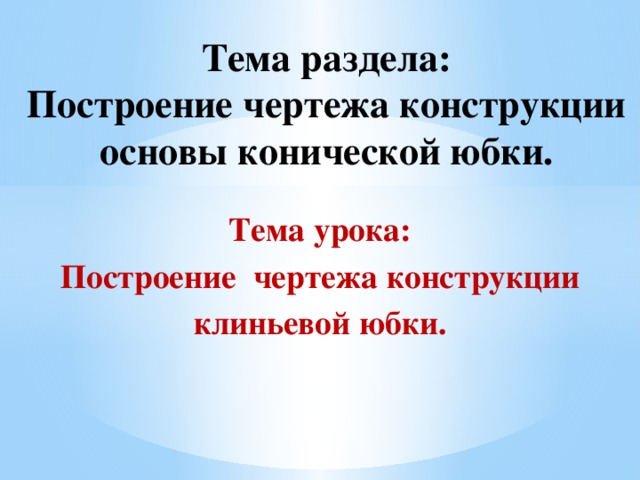

Тема раздела:  Построение чертежа конструкции основы конической юбки. Тема урока:  Построение чертежа конструкции клиньевой юбки.

Тема раздела: Построение чертежа конструкции основы конической юбки.

Тема урока:

Построение чертежа конструкции

клиньевой юбки.

Цель урока:  Научить обучающихся выполнять технические расчеты, выполнять и читать технические чертежи, выполнять подбор ткани и раскрой изделия.  Способствовать развитию профессиональных навыков и умений, развивать умение быстро и точно реагировать на новую непредсказуемую производственную ситуацию и находить неожиданные и нестандартные решения. Воспитывать ответственность за выполненную работу, аккуратность, усидчивость.

Цель урока:

  • Научить обучающихся выполнять технические расчеты, выполнять и читать технические чертежи, выполнять подбор ткани и раскрой изделия.
  • Способствовать развитию профессиональных навыков и умений, развивать умение быстро и точно реагировать на новую непредсказуемую производственную ситуацию и находить неожиданные и нестандартные решения.
  • Воспитывать ответственность за выполненную работу, аккуратность, усидчивость.

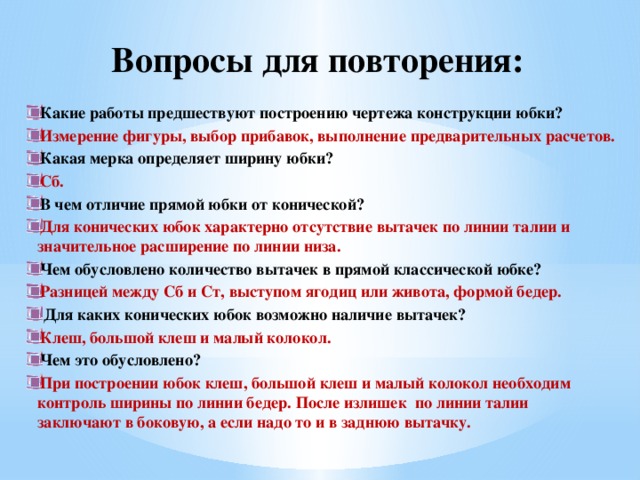

Вопросы для повторения: Какие работы предшествуют построению чертежа конструкции юбки? Измерение фигуры, выбор прибавок, выполнение предварительных расчетов. Какая мерка определяет ширину юбки? Сб.  В чем отличие прямой юбки от конической? Для конических юбок характерно отсутствие вытачек по линии талии и значительное расширение по линии низа. Чем обусловлено количество вытачек в прямой классической юбке? Разницей между Сб и Ст, выступом ягодиц или живота, формой бедер.  Для каких конических юбок возможно наличие вытачек? Клеш, большой клеш и малый колокол. Чем это обусловлено? При построении юбок клеш, большой клеш и малый колокол необходим контроль ширины по линии бедер. После излишек по линии талии заключают в боковую, а если надо то и в заднюю вытачку.

Вопросы для повторения:

  • Какие работы предшествуют построению чертежа конструкции юбки?
  • Измерение фигуры, выбор прибавок, выполнение предварительных расчетов.
  • Какая мерка определяет ширину юбки?
  • Сб.
  • В чем отличие прямой юбки от конической?
  • Для конических юбок характерно отсутствие вытачек по линии талии и значительное расширение по линии низа.
  • Чем обусловлено количество вытачек в прямой классической юбке?
  • Разницей между Сб и Ст, выступом ягодиц или живота, формой бедер.
  • Для каких конических юбок возможно наличие вытачек?
  • Клеш, большой клеш и малый колокол.
  • Чем это обусловлено?
  • При построении юбок клеш, большой клеш и малый колокол необходим контроль ширины по линии бедер. После излишек по линии талии заключают в боковую, а если надо то и в заднюю вытачку.
Характерные особенности клиньевой юбки Клиньевая юбка состоит из нескольких одинаковых, расширяющихся к низу клиньев.  Клиньевые юбки могут состоять из 4, 6, 8, 12 или 16 клиньев. Нить основы должна проходить посередине каждого клина.

Характерные особенности клиньевой юбки

  • Клиньевая юбка состоит из нескольких одинаковых, расширяющихся к низу клиньев.
  • Клиньевые юбки могут состоять из 4, 6, 8, 12 или 16 клиньев. Нить основы должна проходить посередине каждого клина.

Размерные признаки и прибавки   № п/п Название мерки 1 Полуобхват талии Буквенное обозначение 2 3 Величина в см на 48 размер Ст Полуобхват бедер Длина спины до талии 38 4 Сб 5 Длина изделия Дтс 50 43 Прибавка к Ст Ди 6 60 Пт Прибавка к Сб 1 Пб 2

Размерные признаки и прибавки

п/п

Название мерки

1

Полуобхват талии

Буквенное обозначение

2

3

Величина в см на 48 размер

Ст

Полуобхват бедер

Длина спины до талии

38

4

Сб

5

Длина изделия

Дтс

50

43

Прибавка к Ст

Ди

6

60

Пт

Прибавка к Сб

1

Пб

2

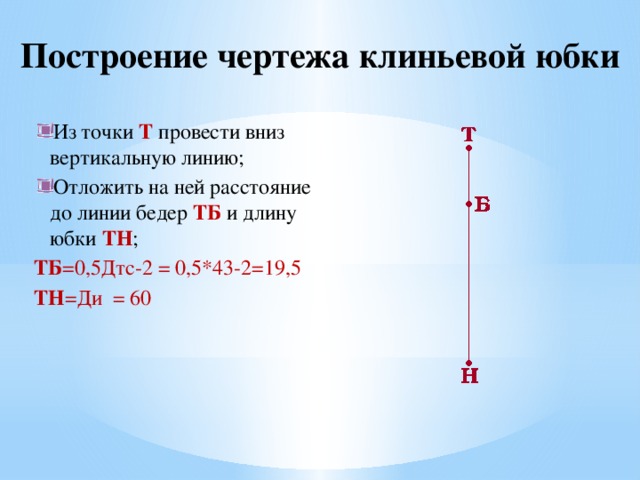

Построение чертежа клиньевой юбки Из точки Т провести вниз вертикальную линию; Отложить на ней расстояние до линии бедер ТБ и длину юбки ТН ; ТБ =0,5Дтс-2 = 0,5*43-2=19,5 ТН =Ди = 60

Построение чертежа клиньевой юбки

  • Из точки Т провести вниз вертикальную линию;
  • Отложить на ней расстояние до линии бедер ТБ и длину юбки ТН ;

ТБ =0,5Дтс-2 = 0,5*43-2=19,5

ТН =Ди = 60

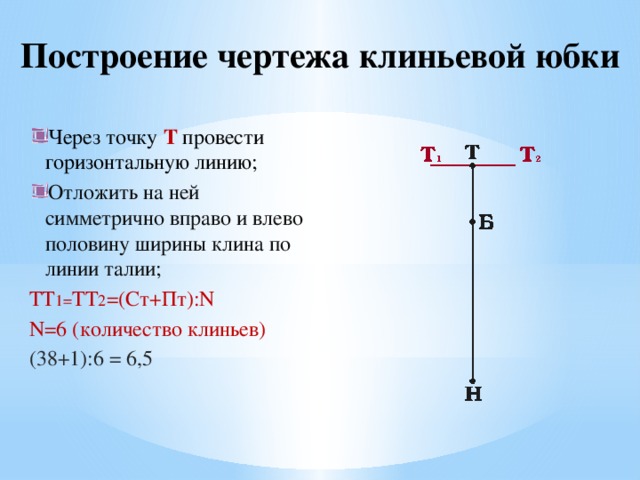

Построение чертежа клиньевой юбки Через точку Т провести горизонтальную линию; Отложить на ней симметрично вправо и влево половину ширины клина по линии талии; ТТ 1= ТТ 2 =(Ст+Пт):N N=6 (количество клиньев) (38+1):6 = 6,5

Построение чертежа клиньевой юбки

  • Через точку Т провести горизонтальную линию;
  • Отложить на ней симметрично вправо и влево половину ширины клина по линии талии;

ТТ 1= ТТ 2 =(Ст+Пт):N

N=6 (количество клиньев)

(38+1):6 = 6,5

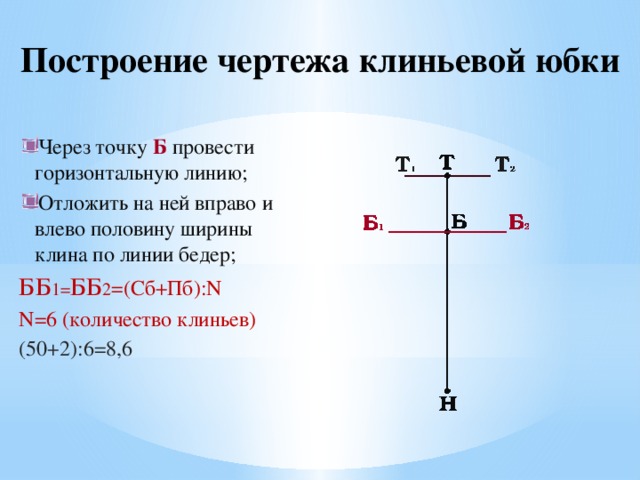

Построение чертежа клиньевой юбки Через точку Б  провести горизонтальную линию; Отложить на ней вправо и влево половину ширины клина по линии бедер; ББ 1= ББ 2 =(Сб+Пб):N N=6 (количество клиньев) (50+2):6=8,6

Построение чертежа клиньевой юбки

  • Через точку Б провести горизонтальную линию;
  • Отложить на ней вправо и влево половину ширины клина по линии бедер;

ББ 1= ББ 2 =(Сб+Пб):N

N=6 (количество клиньев)

(50+2):6=8,6

Построение чертежа клиньевой юбки Для получения ширины клина провести прямые через точки Т1  и  Б1 ,  Т2  и  Б2 ; Продолжить до пересечения с горизонталью, проведенной через точку Н ; Точки пересечения обозначить Н1  и  Н2 ; Н1 Н2

Построение чертежа клиньевой юбки

  • Для получения ширины клина провести прямые через точки Т1 и Б1 , Т2 и Б2 ;
  • Продолжить до пересечения с горизонталью, проведенной через точку Н ;
  • Точки пересечения обозначить Н1 и Н2 ;

Н1

Н2

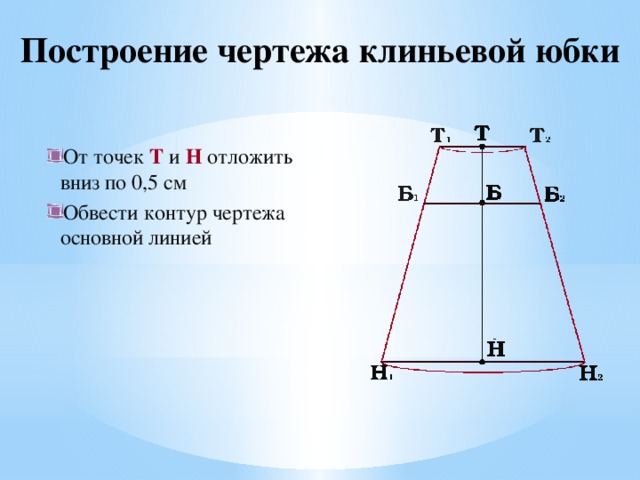

Построение чертежа клиньевой юбки От точек Т  и  Н  отложить вниз по 0,5 см Обвести контур чертежа основной линией

Построение чертежа клиньевой юбки

  • От точек Т и Н отложить вниз по 0,5 см
  • Обвести контур чертежа основной линией
Построение клиньевой юбки на основе прямой

Построение клиньевой юбки на основе прямой

Построение клиньевой юбки на основе конической

Построение клиньевой юбки на основе конической

Построение клина «годе»

Построение клина «годе»

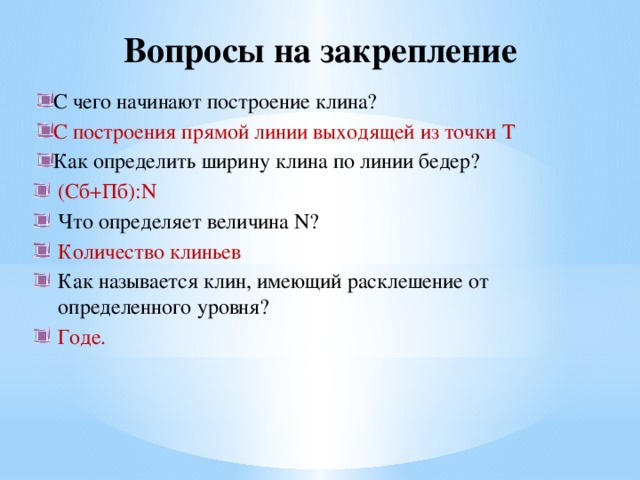

Вопросы на закрепление С чего начинают построение клина? С построения прямой линии выходящей из точки Т Как определить ширину клина по линии бедер? (Сб+Пб):N Что определяет величина N? Количество клиньев Как называется клин, имеющий расклешение от определенного уровня? Годе.

Вопросы на закрепление

  • С чего начинают построение клина?
  • С построения прямой линии выходящей из точки Т
  • Как определить ширину клина по линии бедер?
  • (Сб+Пб):N
  • Что определяет величина N?
  • Количество клиньев
  • Как называется клин, имеющий расклешение от определенного уровня?
  • Годе.

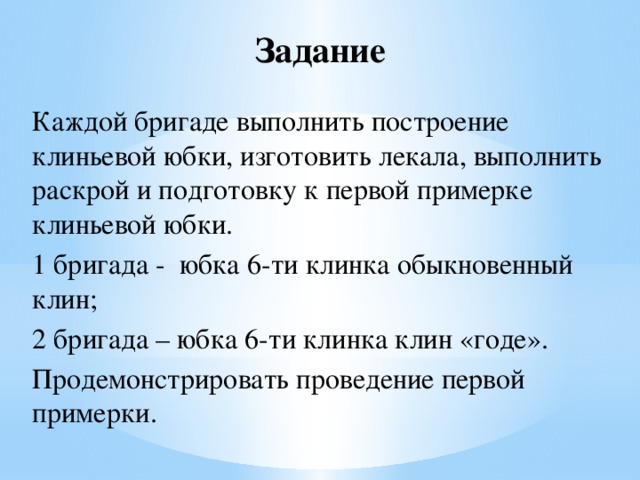

Задание Каждой бригаде выполнить построение клиньевой юбки, изготовить лекала, выполнить раскрой и подготовку к первой примерке клиньевой юбки. 1 бригада - юбка 6-ти клинка обыкновенный клин; 2 бригада – юбка 6-ти клинка клин «годе». Продемонстрировать проведение первой примерки.

Задание

Каждой бригаде выполнить построение клиньевой юбки, изготовить лекала, выполнить раскрой и подготовку к первой примерке клиньевой юбки.

1 бригада - юбка 6-ти клинка обыкновенный клин;

2 бригада – юбка 6-ти клинка клин «годе».

Продемонстрировать проведение первой примерки.
