ПРАКТИЧЕСКОЕ ЗАНЯТИЕ № 5

Разработка электрической схемы осветительных проводок для длинного помещения с лампами, включаемыми с двух мест

Цель занятия: Разработать и выполнить электрическую схему осветительных проводок для длинного помещения с 2 розетками и 7 лампами, включаемыми с двух мест.

.

Оснащение занятия: методические указания для студентов к практическим занятиям по МДК 05.01 Сборка, монтаж, регулировка и ремонт узлов и механизмов оборудования, агрегатов, машин, станков и другого электрооборудования промышленных организаций, персональные компьютеры, мультимедийный комплекс для группового пользования, интерактивная доска, наличие доступа к сети Интернет.

Общее время занятия составляет 4 часа.

Контрольные вопросы:

1. Каков принцип работы проходного выключателя (одноклавищного)?

2. Объяснить простую схему, при которой один светильник будет управляться сразу из двух разных мест:

3. Объяснить схему соединения двух проходных выключателей с двумя отдельными светильниками.

Теоретическая часть

С

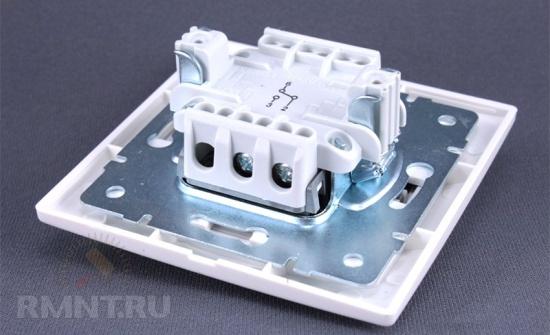

амым простым представителем семейства проходных выключателей является его одноклавишный вариант. Внешне он ничем не отличается от обычного выключателя, кроме внутренней схемы, которая обычно указывается на обратной стороне корпуса.

Принцип работы проходного выключателя прост: при перемещении клавиши выключателя внутренний подвижный контакт размыкает одну цепь и автоматически замыкает вторую (так называемый перекидной контакт). На рисунке клемма «2» — общий контакт, клеммы «3» и «6» — выход перекидного.

П
ринципиальная схема проходного выключателя выглядит так:

И
спользуя данный эффект, можно создать самую простую схему проходного выключателя, при которой один светильник будет управляться сразу из двух разных мест:

Схема соединения двух проходных выключателей с двумя отдельными светильниками

Для реализации схемы потребуется 2 двухклавишных проходных выключателя. Для их соединения необходима 2 двухжильных кабеля.

Практическая часть

Самостоятельная аудиторная работа обучающихся

1. Изучить теоретический материал.

2. Нанести на план помещения линии электропроводок (засечками показать количество проводов в канале)

3. Составить электрическую схему.

Содержание отчета:

1. Отчет выполняется в стандартной ученической тетради, каждая работа начинается с нового листа.

2. Отчет должен содержать название темы и цель занятия.

3. Ответы на контрольные вопросы для практического занятия № 5.
