Разработка горно-графической документации в соответствии с ГОСТом

Государственное профессиональное образовательное учреждение «Киселёвский горный техникум»

Разработка горно-графической документации

в соответствии с ГОСТом

Разработку и оформление инженерных чертежей и текстовых документов к ним выполняют в соответствии с требованиями стандартов

Преподаватель:

Кузнецова Светлана Анатольевна

Россия, Киселевск, 2021

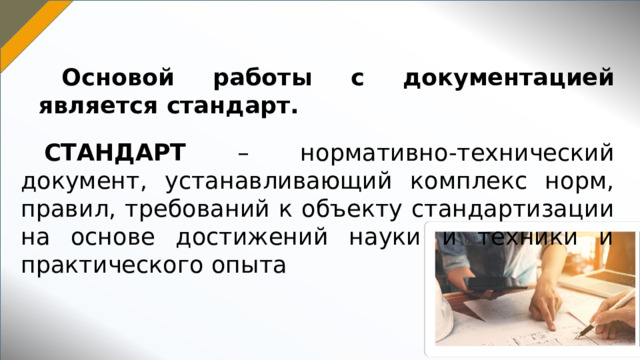

Основой работы с документацией является стандарт.

СТАНДАРТ – нормативно-технический документ, устанавливающий комплекс норм, правил, требований к объекту стандартизации на основе достижений науки и техники и практического опыта

Уровни стандартов

Исходя из иерархической структуры (государство, регион, отрасль, предприятие и т.д.) существует иерархическое подчинение стандартов, которые разбиты на следующие уровни:

ISO, МЭК – международный стандарт

ГОСТ – региональный стандарт (например стандарты страны)

ГОСТ Р – национальный стандарт (действует только в масштабах страны)

ОСТ – отраслевой стандарт

СТП – стандарт предприятия

Исходя из иерархической структуры (государство, регион, отрасль, предприятие и т.д. существует иерархическое подчинение стандартов, которые разбиты на следующие уровни:

ГОСТ Р 2.105-2019 Единая система конструкторской документации. Общие требования к текстовым документам

Например :

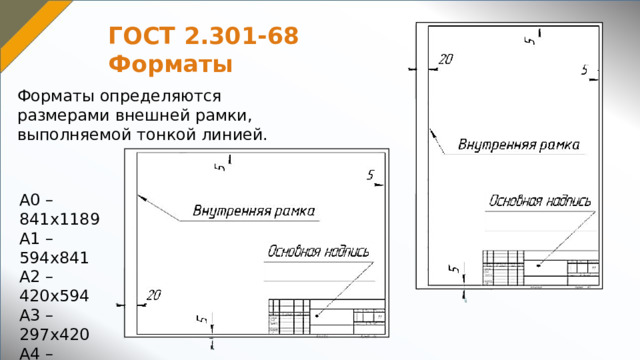

ГОСТ 2.301-68 Форматы

Форматы определяются размерами внешней рамки, выполняемой тонкой линией.

А0 – 841х1189 А1 – 594х841 А2 – 420х594 А3 – 297х420 А4 – 210х297

Рассмотрим несколько стандартов, знакомых вам по дисциплине «Инженерная графика». Обратите внимание на структуру записи ГОСТа. Любая запись состоит из комбинации букв и цифр. Например: ГОСТ 2.301-68 Форматы.

ГОСТ 2.302-68 Масштабы

ГОСТ 2.303-68 Линии

Масштабом называют отношение линейных размеров изображаемого изделия к его размерам в натуре

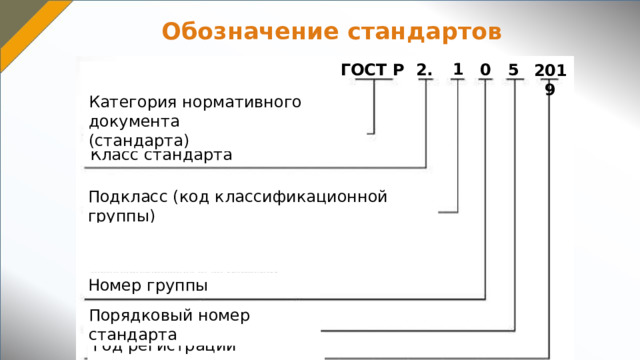

Обозначение стандартов

1

0

5

ГОСТ Р

2.

2019

Категория нормативного документа

(стандарта)

Класс стандарта

Подкласс (код классификационной группы)

Систему ЕСКД составляют стандарты 10-ти классификационных групп – от 0 до 9

Номер группы

Порядковый номер стандарта

Россия, Киселевск, 2021

Год регистрации стандарта

Государственное профессиональное образовательное учреждение «Киселёвский горный техникум»

Виды стандартов

ГОСТ 2.850-75 Горная графическая документация. Виды и комплектность

ГОСТ 2.851-75 Горная графическая документация. Общие правила выполнения горных чертежей

ГОСТ 2.852-75 Горная графическая документация. Изображение элементов горных объектов

ГОСТ 2.853-75 Горная графическая документация. Правила выполнения условных обозначений

ГОСТ 2.854-75 Горная графическая документация. Обозначения условные ситуации земной поверхности

ГОСТ 2.855-75 Горная графическая документация. Обозначения условные горных выработок

ГОСТ 2.857-75 Горная графическая документация. Обозначения условные полезных ископаемых, горных пород и условий их залегания

Разработка горно-графической документации

в соответствии с ГОСТом

Преподаватель: Кузнецова

Светлана Анатольевна

В современных условиях стандарты ГГД не имеют юридической силы, но по-прежнему широко используются в горной и инженерно-геологической графике.

Россия, Киселевск, 2021

Виды стандартов

Государственное профессиональное образовательное учреждение «Киселёвский горный техникум»

ГОСТ Р 2.105-2019 Единая система конструкторской документации. Общие требования к текстовым документам

ГОСТ 7.32-2017 Межгосударственный стандарт. Система стандартов по информации, библиотечному и издательскому делу. Отчет о научно-исследовательской работе. Структура и правила оформления

ГОСТ 7.82-2001 Система стандартов по информации, библиотечному и издательскому делу. Библиографическая запись. Библиографическое описание электронных ресурсов. Общие требования и правила составления

ГОСТ 8.417-2002 Государственная система обеспечения единства измерений. Единицы величин

ГОСТ Р 7.0.12-2011 Система стандартов по информации, библиотечному и издательскому делу. Библиографическая запись. Сокращение слов и словосочетаний на русском языке. Общие требования и правила (Переиздание)

Разработка горно-графической документации

в соответствии с ГОСТом

Преподаватель: Кузнецова

Светлана Анатольевна

Россия, Киселевск, 2021

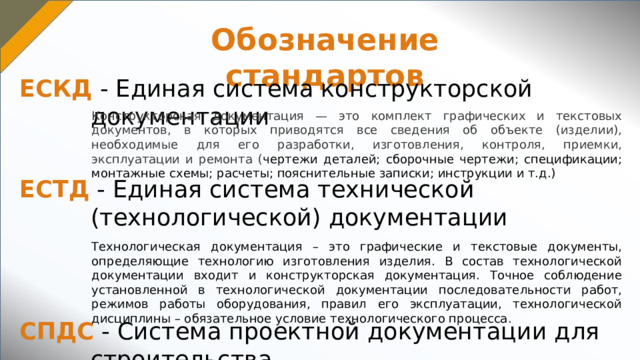

Обозначение стандартов

ЕСКД - Единая система конструкторской документации

Конструкторская документация — это комплект графических и текстовых документов, в которых приводятся все сведения об объекте (изделии), необходимые для его разработки, изготовления, контроля, приемки, эксплуатации и ремонта ( чертежи деталей; сборочные чертежи; спецификации; монтажные схемы; расчеты; пояснительные записки; инструкции и т.д.)

ЕСТД - Единая система технической (технологической) документации

Разработку и оформление инженерных чертежей, а также текстовых документов к ним выполняют в соответствии с требованиями стандартов

ЕСКД - комплекс государственных стандартов, устанавливающих порядок разработки, оформления КД

ЕСТД - комплекс межгосударственных стандартов и рекомендаций, устанавливающих взаимосвязанные правила и положения по порядку разработки, комплектации, оформления и обращения  технологической   документации , применяемой при изготовлении, контроле, приемке и ремонте (модернизации) изделий (включая сбор и сдачу  технологических  отходов). чертежи деталей; сборочные чертежи; спецификации; монтажные схемы; расчеты; пояснительные записки; инструкции и т.д. ЕСТД применяется в машиностроении и приборостроении.

СПДС — комплекс взаимосвязанных межгосударственных и национальных стандартов, содержащих общие требования и правила по разработке. оформлению и обращению  проектной  и рабочей  документации   для   строительства  объектов различного назначения.

Технологическая документация – это графические и текстовые документы, определяющие технологию изготовления изделия. В состав технологической документации входит и конструкторская документация. Точное соблюдение установленной в технологической документации последовательности работ, режимов работы оборудования, правил его эксплуатации, технологической дисциплины – обязательное условие технологического процесса.

СПДС - Система проектной документации для строительства

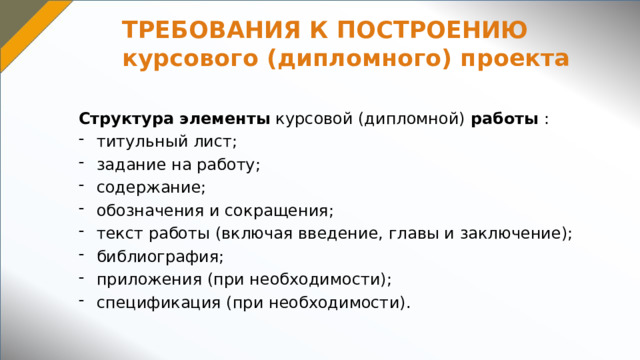

ТРЕБОВАНИЯ К ПОСТРОЕНИЮ

курсового (дипломного) проекта

Структура элементы курсовой (дипломной) работы :

• титульный лист;
• задание на работу;
• содержание;
• обозначения и сокращения;
• текст работы (включая введение, главы и заключение);
• библиография;
• приложения (при необходимости);
• спецификация (при необходимости).

Проектная документация состоит из текстовой и графической частей. Текстовую часть проекта выполняют на листах формата А4 по ГОСТ 2.301.

Текстовая часть содержит сведения в отношении объекта капитального строительства, описание принятых технических и иных решений, пояснения, ссылки на нормативные и (или) технические документы, используемые при подготовке проектной документации и результаты расчетов, обосновывающие принятые решения.

Графическая часть отображает принятые технические и иные решения и выполняется в виде чертежей: схем, планов, разрезов и других документов в графической форме.

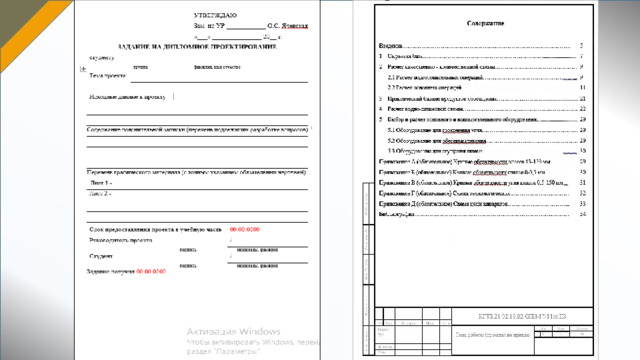

Титульный лист

Титульный лист является первым листом документа.

На титульном листе указывают полное наименование учебного заведения, вид работы «Дипломный проект» («Курсовой проект»), тему, по которой он выполняется, цифровой код, дату, инициалы и фамилии лиц, подписавших и выполнивших проект, а также год разработки

Цифровой код:

Рассмотрим структуру цифрового кода.

Код отделения

О – очное отделение

З – заочное отделение

Код специальности

13.02.02 Теплоснабжение и теплотехническое оборудование,

13.02.11 Техническая эксплуатация и обслуживание электрического и электромеханического оборудования (по отраслям)

21.02.14 Маркшейдерское дело

21.02.15 Открытые горные работы

21.02.17 Подземная разработка месторождений полезных ископаемых

21.02.18 Обогащение полезных ископаемых

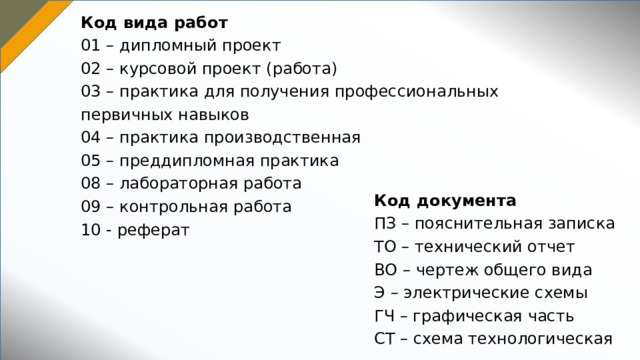

Код вида работ

01 – дипломный проект

02 – курсовой проект (работа)

03 – практика для получения профессиональных первичных навыков

04 – практика производственная

05 – преддипломная практика

08 – лабораторная работа

09 – контрольная работа

10 - реферат

Код документа

ПЗ – пояснительная записка

ТО – технический отчет

ВО – чертеж общего вида

Э – электрические схемы

ГЧ – графическая часть

СТ – схема технологическая

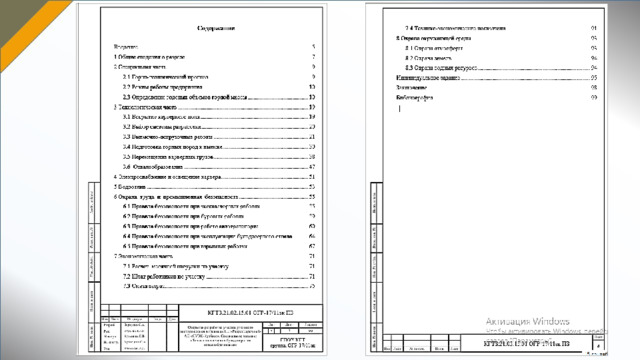

Лист « Содержание » выполняется на листах с основной надписью размером 185х40 ГОСТ 2.104 (форма 2), при необходимости «Содержание» продолжают на последующих листах с основной надписью размером 185х15 ГОСТ 2.104 (форма 2а);

• слово «Содержание» записывают в виде заголовка с прописной буквы, выравнивание по центру;
• наименования, включенные в содержание, записывают строчными буквами, начиная с прописной буквы, напротив наименований указываются номера страниц, на которых они начинаются; переносы слов в содержании не допускаются.

В элементе «Содержание» приводят порядковые номера и заголовки, разделов, подразделов текстового документа и приложений. При этом после заголовка каждого из указанных структурных элементов ставят отточие, а затем приводят номер страницы. на которой начинается данный структурный элемент.

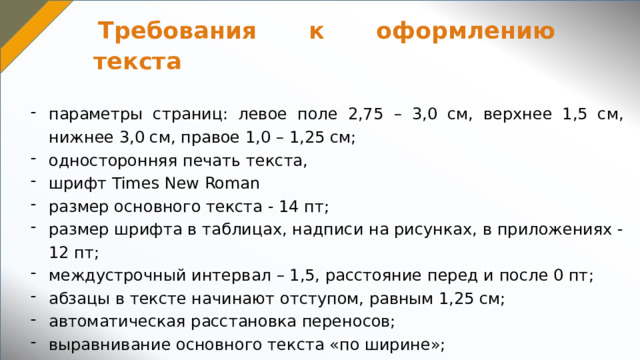

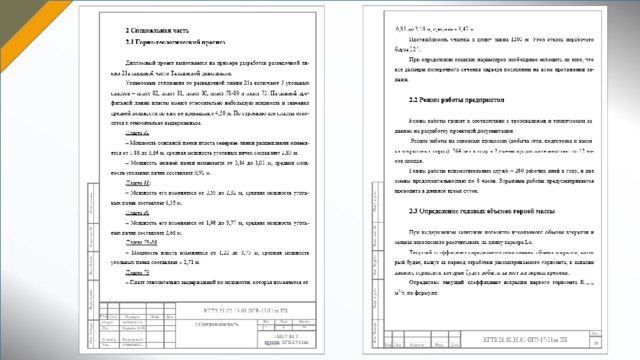

Требования к оформлению текста

• параметры страниц: левое поле 2,75 – 3,0 см, верхнее 1,5 см, нижнее 3,0 см, правое 1,0 – 1,25 см;
• односторонняя печать текста,
• шрифт Times New Roman
• размер основного текста - 14 пт;
• размер шрифта в таблицах, надписи на рисунках, в приложениях - 12 пт;
• междустрочный интервал – 1,5, расстояние перед и после 0 пт;
• абзацы в тексте начинают отступом, равным 1,25 см;
• автоматическая расстановка переносов;
• выравнивание основного текста «по ширине»;

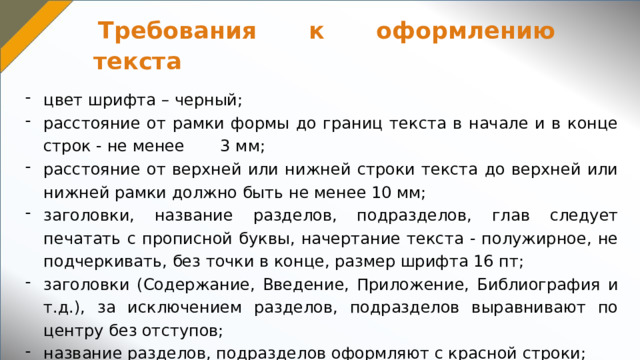

Требования к оформлению текста

• цвет шрифта – черный;
• расстояние от рамки формы до границ текста в начале и в конце строк - не менее 3 мм;
• расстояние от верхней или нижней строки текста до верхней или нижней рамки должно быть не менее 10 мм;
• заголовки, название разделов, подразделов, глав следует печатать с прописной буквы, начертание текста - полужирное, не подчеркивать, без точки в конце, размер шрифта 16 пт;
• заголовки (Содержание, Введение, Приложение, Библиография и т.д.), за исключением разделов, подразделов выравнивают по центру без отступов;
• название разделов, подразделов оформляют с красной строки;

Исправления в документе не допускаются.
