Разработка кода ИС Практическая работа №18

Разработка пользовательского интерфейса в WPF

Цель занятия: Получить практический опыт разработки пользовательского Windows-интерфейса с использованием WPF

Персональный компьютер Microsoft Office (Word)

Microsoft Visual Studio

Windows Presentation Foundation (WPF) изменила мир программирования desktop приложений. Положив в основу технологию DirectX, Microsoft дала возможность разработчикам быстро создавать сложные элементы управления и полностью управлять процессом визуализации. Теперь создать красивую кнопку с анимационными эффектами можно не написав ни одной строки кода на C#. Работать с мультимедийным содержимым стало намного проще, расширилась модель привязки данных, печати и работы с документами. WPF комбинирует лучшие аспекты традиционной разработки для Windows с множеством нововведений, позволяя строить богатые графикой пользовательские интерфейсы.

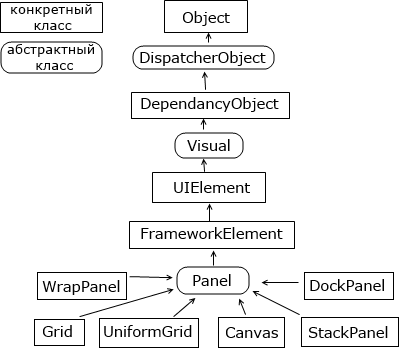

System.Threading.DispatcherObject: Приложения WPF используют однопоточную модель, а это означает, что весь пользовательский интерфейс принадлежит единственному потоку.

Взаимодействовать с элементами пользовательского интерфейса из других потоков небезопасно. Чтобы содействовать работе этой модели, каждое приложение WPF управляется диспетчером, координирующим сообщения. Будучи унаследованным от DispatcherObject, каждый элемент пользовательского интерфейса может удостовериться, выполняется ли код в правильном потоке, и обратиться к диспетчеру, чтобы направить код в поток пользовательского интерфейса;

System.Windows.DependencyObject: В WPF центральный путь взаимодействия с экранными элементами проходит через свойства. На ранней стадии цикла проектирования архитекторы WPF решили создать более мощную модель свойств, которая положена в основу таких средств, как уведомления об изменениях, наследуемые значения по умолчанию и более экономичное хранилище свойств. Конечным результатом стало средство

свойств зависимости (dependencyproperty). Наследуясь от DependencyObject, классы WPF получают поддержку свойств зависимости;

System.Windows.Media.Visual: Каждый элемент, появляющийся в WPF, в основе своей является Visual. Можно воспринимать класс Visual как единственный объект рисования, инкапсулирующий в себе базовые инструкции рисования, дополнительные возможности рисования и базовую функциональность. Любой класс, унаследованный от Visual, обладает способностью отображаться в окне;

System.Windows.UIElement: UIElement добавляет поддержку таких сущностей WPF, как компоновка (layout), ввод (input), фокус (focus) и события (events) – все, что команда разработчиков WPF называет аббревиатурой LIFE. Как и со свойствами, WPF реализует расширенную систему передачи событии, именуемую маршрутизируемыми событиями;

System.Windows.FrameworkElement: FrameworkElement – конечный пункт в центральном дереве наследования WPF. Он реализует некоторые члены, которые просто определены в UIElement;

System.Windows.Shapes.Shape: От этого класса наследуются базовые фигуры, такие как Rectangle, Polygon, Ellipse, Line и Path. Эти фигуры могут быть использованы наряду с более традиционными визуальными элементами Windows вроде кнопок и текстовых полей;

System.Windows.Controls.Control: Элемент управления (control) – это элемент, который может взаимодействовать с пользователем. К нему, очевидно, относятся такие классы, как TextBox,Button и ListBox. Класс Control добавляет дополнительные свойства для установки шрифта, а также цветов переднего плана и фона. Но наиболее интересная деталь, которую он предоставляет – это поддержка шаблонов, которая позволяет заменять стандартный внешний вид элемента управления собственным рисованием;

System.Windows.Controls.ContentControl: Это базовый класс для всех элементов управления, которые имеют отдельный блок содержимого. Сюда относится все – от скромной метки Label до окна Window. Наиболее впечатляющая часть этой модели заключается в том, что единственный кусок содержимого может быть чем угодно – от обычной строки до панели компоновки, содержащей комбинацию других фигур и элементов управления;

System.Windows.Controls.ItemsControl: Это базовый класс для всех элементов управления, которые отображают коллекцию каких-то единиц информации, вроде ListBox и TreeView. Фактически, в WPF все меню, панели инструментов и линейки состояния на самом деле являются специализированными списками, и классы, реализующие их, наследуются от ItemsControl;

System.Windows.Controls.Panel: Это базовый класс для всех контейнеров компоновки – элементов, которые содержат в себе один или более дочерних элементов и упорядочивают их в соответствии с определенными правилами компоновки.

Эти контейнеры образуют фундамент системы компоновки WPF, и их использование – ключ к упорядочиванию содержимого наиболее привлекательным и гибким способом.

XAML представляет собой язык разметки, используемый для создания экземпляров объектов .NET. Хотя язык XAML – это технология, которая может быть применима ко многим различным предметным областям, его основное назначение – конструирование пользовательских интерфейсов WPF. Другими словами, документы XAML определяют расположение панелей, кнопок и прочих элементов управления, составляющих окна в приложении WPF.

Код XAML редко приходится писать вручную. Вместо этого обычно используется инструмент, генерирующий необходимый код XAML. Для графического дизайнера таким инструментом является MicrosoftExpressionBlend, а для разработчика -Visual Studio. Поскольку оба инструмента поддерживают XAML, можно создать базовый пользовательский интерфейс в Visual Studio, а затем передать его команде дизайнеров, которые доведут его до совершенства, добавив специальную графику в ExpressionBlend. Фактически такая способность интегрировать рабочий поток разработчиков и дизайнеров – одна из ключевых причин создания языка XAML.

Несмотря на то, что код XAML создается средой разработки автоматически, понимание XAML чрезвычайно важно при разработке дизайна приложения WPF. В этом отношении приложения WPF существенно отличаются от приложений Windows Forms. Понимание XAML поможет разобраться с ключевыми концепциями WPF, такими как прикрепленные свойства, компоновка, модель содержимого, маршрутизируемые события и т. д. Что более важно – есть целый ряд задач, решение которых возможно только с помощью вручную написанного XAML, либо существенно облегчается. К ним относятся перечисленные ниже:

Привязка обработчиков событий. Прикрепление обработчиков событий в наиболее распространенных местах – например, к событию Click для Button – легко сделать в VisualStudio. Однако XAML позволяет создавать более изощренные соединения. Например, можно установить обработчик события, реагирующий на событие Click в каждой кнопке окна;

Определение ресурсов. Ресурсы – это объекты, которые определены однажды в коде XAML, в специальном разделе, а затем повторно используются в разных местах кода разметки.

Ресурсы позволяют централизовать и стандартизовать форматирование и создание невизуальных объектов, таких как шаблоны и анимации;

Определение шаблонов элементов управления. Элементы управления WPF проектируются как лишенные внешнего вида; это значит, что можно подставлять собственные визуальные представления элементов вместо стандартных. Чтобы сделать это, необходимо создать собственный шаблон элемента управления, который представляет собой не что иное, как блок разметки XAML;

Написание выражений привязки данных. Привязка данных позволяет извлекать данные из объекта и отображать их в привязанном элементе. Чтобы установить это отношение и конфигурировать его работу, необходимо добавить выражение привязки данных к коду разметки XAML;

Определение анимаций. Анимации – распространенный компонент приложений XAML. Обычно они определяются как ресурсы, конструируются с использованием разметки XAML, а затем привязываются к другим элементам управления (или инициируются в коде).

Большинство разработчиков WPF используют комбинацию приемов, разрабатывая часть пользовательского интерфейса с помощью инструмента проектирования (VisualStudio или ExpressionBlend), а затем проводя тонкую настройку посредством редактирования кода разметки вручную.

WPF сама рисует каждую кнопку, текст, рамку, фон. В основе новых возможностей WPF лежит мощная инфраструктура, основанная на DirectX и аппаратно ускоренной графике. Это означает, что вы можете использовать богатые графические эффекты без ущерба для производительности.

WPF не зависит от разрешения экрана, все измеряется в аппаратно- независимых единицах:

[Размер физического элемента] = [Размер аппаратно-независимой единицы] Х [DPI системы] = 1/96 дюйма Х 96 dpi = 1 пиксель.

Если значение DPI системы равно 120:

1/96 дюйм X 120 dpi = 1,25 пикселей.

Пример создания окна:

xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation" xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml" Title="Window1" Height="300" Width="300"

Первый элемент это Window – созданное окно. x:Class="WPFTest.Window1" указывает на класс, в котором находится реализация окна.

xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation" xmlns:x=http://schemas.microsoft.com/winfx/2006/xaml — подключается два пространства имен WPF в которых находятся все базовые типы. Title — имя отображаемое в заголовке окна, Height и Widthвысота и ширина окна и закрывающий тег. Далее это содержимое окна или Content. Grid - это контейнер для всего что будет находится в окне. Заменим и на. Теперь контейнером всего содержимого окна будет StackPanel(это не обычная панель которую вы привыкли видеть в WinForms).

Внутри StackPanel создадим кнопку и надпись:

Click Me!

Text

Запустите и попробуйте растянуть и сжать окно. Все содержимое растягивается и масштабируется вместе с окном. В WPF содержимым кнопки или любого другого элемента может быть что угодно. В кнопку можно вложить еще одну кнопку или чекбокс.

Text In Button

ChecckBoxIn Button

Button In Button

В XAML можно создать кнопку разными способами:

Content="MyButton" / Возможно и так:

TextIn Button

Чтобы перейти уже непосредственно к созданию красивых интерфейсов и их компонентов, сначала необходимо познакомиться с компоновкой. Компоновка (layout) представляет собой процесс размещения элементов внутри контейнера. В большинстве своем программы используют жестко закодированные в коде размеры элементов управления. WPF уходит от такого подхода в пользу так называемого "резинового дизайна", где весь процесс позиционирования элементов осуществляется с помощью компоновки.

В WPF компоновка осуществляется при помощи специальных контейнеров. Фреймворк предоставляет нам следующие контейнеры: Grid, UniformGrid, StackPanel, WrapPanel, DockPanel и Canvas.

Различные контейнеры могут содержать внутри себя другие контейнеры. Кроме данных контейнеров существует еще ряд элементов, такие как TabPanel, которые могут включать другие элементы и даже контейнеры компоновки, однако на саму компоновку не столь влияют, в отличие от выше перечисленных. Кроме того, если не хватает стандартных контейнеров, можно определить свои с нужной функциональностью.

Контейнеры компоновки позволяют эффективно распределить доступное пространство между элементами, найти для него наиболее предпочтительные размеры.

Процесс компоновки проходит два этапа: измерение (measure) и расстановка (arrange). На этапе измерения контейнер производит измерение

предпочтительного для дочерних элементов места. Однако не всегда контейнер имеет достаточно места, чтобы расставить все элементы по их предпочтительным размером, поэтому их размеры приходится усекать. Затем происходит этап непосредственной расстановки дочерних элементов внутри контейнера.

Это наиболее мощный и часто используемый контейнер, напоминающий обычную таблицу. Он содержит столбцы и строки, количество которых задает разработчик. Для определения строк используется свойство RowDefinitions, а для определения столбцов - свойство ColumnDefinitions:

Каждая строка задается с помощью вложенного элемента RowDefinition, который имеет открывающий и закрывающий тег. При этом задавать дополнительную информацию необязательно. То есть в данном случае у нас определено в гриде 3 строки.

Каждая столбец задается с помощью вложенного элемента ColumnDefinition. Таким образом, здесь мы определили 3 столбца,то есть в итоге у нас получится таблица 3х3.

Это более простой элемент компоновки. Он располагает все элементы в ряд либо по горизонтали, либо по вертикали в зависимости от ориентации. Например,

x:Class="Layout.MainWindow" xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation" xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml" Title="MainWindow" Height="300" Width="300"

Background="Blue" Height="30" Content="1" /

Background="White" Height="30" Content="2" /

Background="Red" Height="30" Content="3" /

В данном случае для свойства Orientation по умолчанию используется значение Vertical, то есть StackPanel создает вертикальный ряд, в который помещает все вложенные элементы сверху вниз. Мы также можем задать горизонтальный стек. Для этого нам надо указать свойство Orientation="Horizontal":

x:Class="Layout.MainWindow" xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation" xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml" Title="MainWindow" Height="300" Width="300"

Orientation="Horizontal"

Background="Blue" Width="30" Content="1" /

Background="White" Width="30" Content="2" /

Background="Red" Width="30" Content="3" /

1. Изучить теоретические сведения и задание к работе

2. В соответствии с вариантом задания разработать варианты пользовательского интерфейса по технологии WPF для модуля с использованием разных типов компоновки. Изменить цветовую гамму для используемых элементов управления.

3. Построить отлаженный модуль.

1. Автотранспортное предприятие. Основные объекты предметной области: автомобили, марки автомобилей, водители, заказчики, грузы. Основные функции: учет заказов по перевозке грузов и подбор автомобилей. Выходные документы: накладная на перевозку груза для водителя.

2. Агентство недвижимости. Основные объекты предметной области: квартиры, продавцы, покупатели, агенты, сделки. Основные функции: учет заказов и подбор вариантов в соответствии с требованиями. Выходные документы: договор на осуществление сделок.

3. Банк. Основные объекты предметной области: вкладчики, типы счетов, счета, поступления на счёт, снятия со счета. Основные функции: учет вкладов и начисление процентов по вкладам. Выходные документы: договор на открытие вклада.

4. Поликлиника. Основные объекты предметной области: пациенты, посещения, врачи, специальности, диагнозы. Основные функции: учет посещений и ведение медицинских карт. Выходные документы: журнал посещений врача.

5. Начисление зарплаты. Основные объекты предметной области: сотрудники, ставки, оклады, квалификации сотрудников. Основные функции: начисление зарплаты Выходные документы: ведомость начисление зарплаты.

6. Юридическое агентство. Основные объекты предметной области: клиенты, услуги, номенклатура услуг. Основные функции: учет предоставленных услуг. Выходные документы: ведомость оказания услуг.

7. Отдел продаж. Основные объекты предметной области: товары, продажи, продавцы, покупатели, Основные функции: учет продаж. Выходные документы: товарная накладная.

8. Отель. Основные объекты предметной области: номерной фонд, типы номеров, занятость номеров, клиенты, заказы, сотрудники. Основные функции: учет занятости номеров. Выходные документы: журнал учета проживающих.

9. Производство металлопластиковых окон. Основные объекты предметной области: заказы, готовые изделия, материалы, спецификации, клиенты. Учет расхода материалов. Выходные документы: накладная на производство заказа.

10. Фитнес-клуб. Основные объекты предметной области: клиенты, тренеры, абонементы. Основные функции: учет продажи абонементов. Выходные документы: журнал продажи абонементов.

11. Заказ такси. Основные объекты предметной области: клиенты, поездки, автомобили, водители. Основные функции: Учет заказов. Выходные документы: журнал заказов.

12. Турфирма. Основные объекты предметной области: клиенты, продажи, страны, туры. Основные функции: подбор туров. Выходные документы: журнал продаж.

13. Центр детского творчества. Объекты предметной области: учащиеся, кружки, занятия. Основные функции: учет учащихся центра. Выходные документы: журнал учащихся.

14. Аптека. Объекты предметной области: лекарства, показания, поставщики, пациенты. Основные функции: учет заказов лекарств. Выходные документы: журнал заказов

15. Центр занятости. Объекты предметной области: вакансии, резюме, предприятия, организации, повышение квалификации. Выходные документы: резюме.

16. Магазин бытовой техники. Объекты предметной области: категории товаров, условия кредитов, условия доставки. Выходные документы: прайс-лист.

17. Ателье пошива одежды. Объекты предметной области: портные, услуги, материалы. Выходные документы: прайс-лист.

18. Театр. Объекты предметной области: актеры, спектакли. Выходные документы: афиша.

19. Зоопарк. Объекты предметной области: животные, мероприятия. Выходные документы: расписание мероприятий.

20. Станция техобслуживания. Объекты предметной области: оказываемые услуги, обслуживающий персонал. Выходные документы: прайс-лист.

21. Кредитный отдел банка. Основные объекты предметной области: клиенты, типы кредитов, счета, график платежей. Основные функции: учет выплат и начисление процентов по вкладам. Выходные документы: договор на открытие кредита.

22. Пункт обмена валют. Объекты предметной области: курс валют, клиенты, заказ валют, наличие. Выходные документы: журнал заказа.

23. Отдел кадров. Основные объекты предметной области: должности, отделы, сотрудники, квалификации сотрудников. Основные функции: начисление зарплаты Выходные документы: ведомость сотрудников.

Контрольные вопросы:

1 Опишите свойство формы FormBorderStyle.

2 Опишите свойство формы StartPosition.

3 Опишите свойство формы WindowState.

4 Опишите свойство формы ControlBox.

5 Опишите свойство формы KeyPreview.
