Разработка материала курсового проекта по междисциплинарному курсу МДК 01.01 Проектирование зданий и сооружений на тему "Построение плана фундамента зданий "

МОПК НИЯУ МИФИ

МДК 01.01 Проектирование зданий и сооружений

Проектирование плана фундамента

Методические указания по выполнению графической части курсового проекта по специальности 08.02.01 Строительство и эксплуатация зданий и сооружений

Разработка:

Преподаватель строительных дисциплин И. В. Аксенова

2020 г.

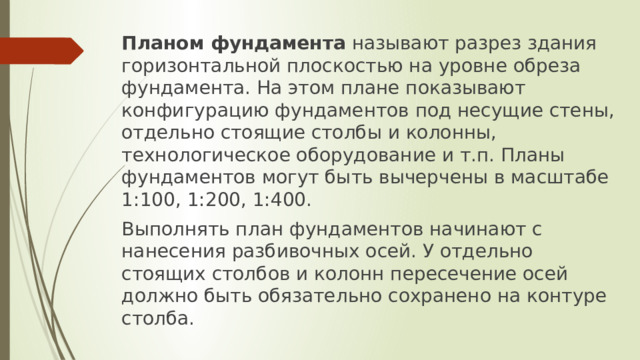

Планом фундамента  называют разрез здания горизонтальной плоскостью на уровне обреза фундамента. На этом плане показывают конфигурацию фундаментов под несущие стены, отдельно стоящие столбы и колонны, технологическое оборудование и т.п. Планы фундаментов могут быть вычерчены в масштабе 1:100, 1:200, 1:400.

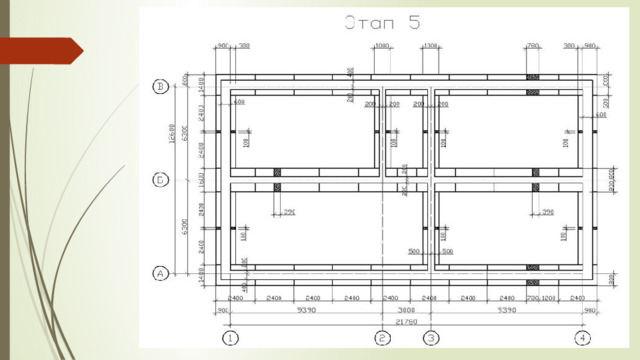

Выполнять план фундаментов начинают с нанесения разбивочных осей. У отдельно стоящих столбов и колонн пересечение осей должно быть обязательно сохранено на контуре столба.

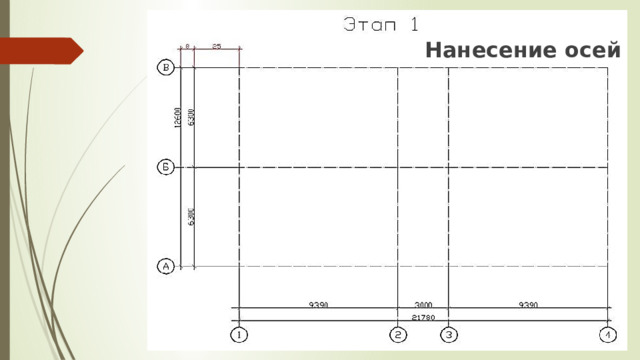

Нанесение осей

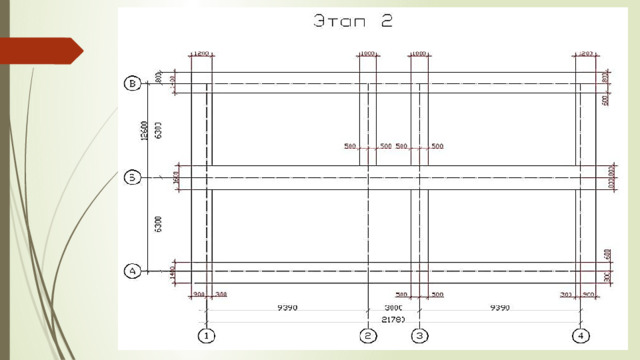

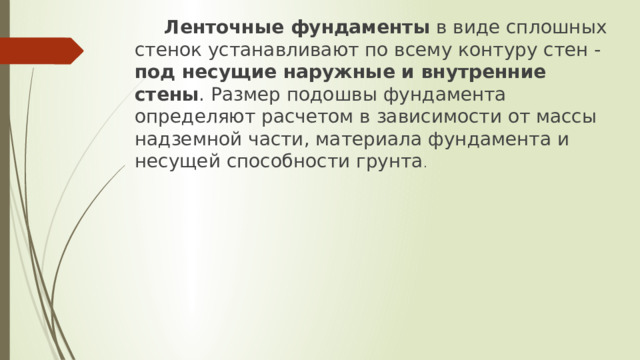

Ленточные фундаменты  в виде сплошных стенок устанавливают по всему контуру стен - под несущие наружные и внутренние стены . Размер подошвы фундамента определяют расчетом в за­висимости от массы надземной части, материала фундамента и несущей спо­собности грунта .

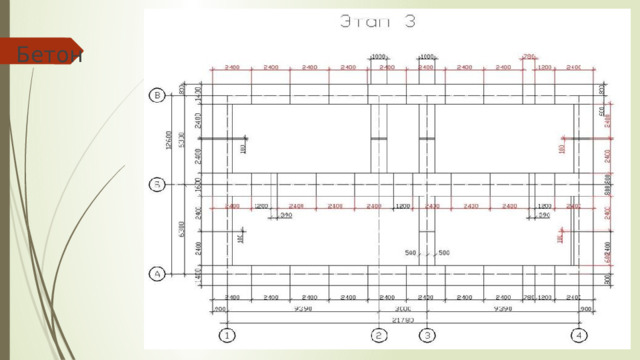

Бетон

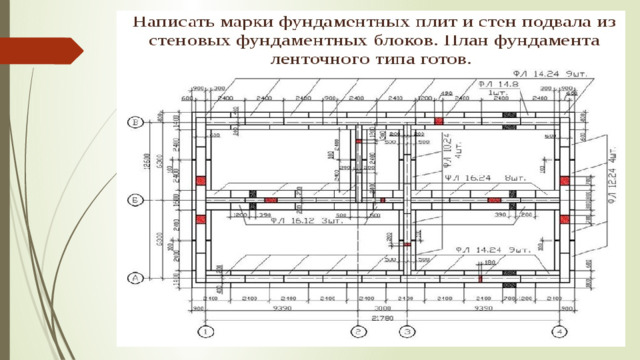

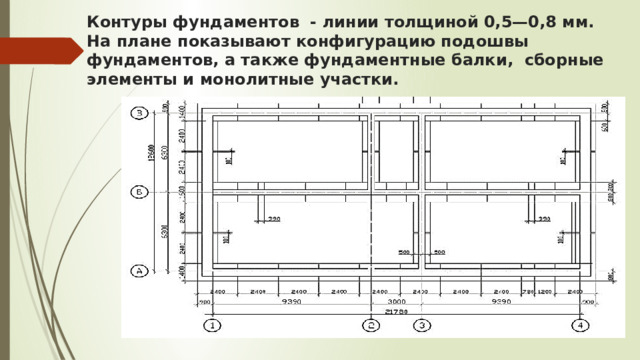

Контуры фундаментов - линии толщиной 0,5—0,8 мм. На плане показывают конфигурацию подошвы фундаментов, а также фундаментные балки, сборные элементы и монолитные участки.

• .

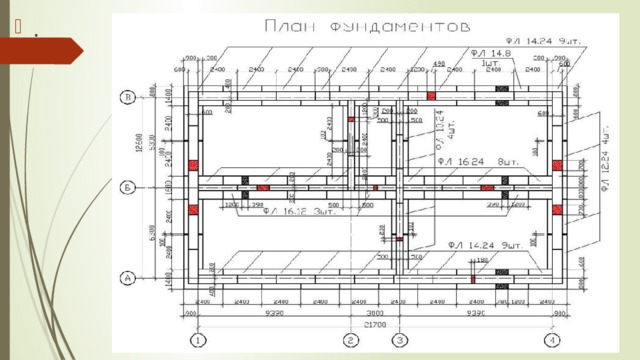

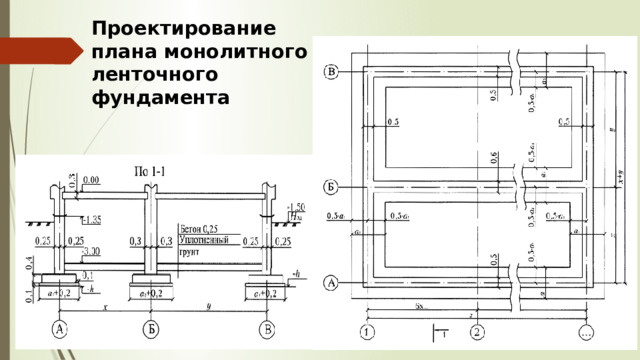

Проектирование плана монолитного ленточного фундамента

Вид монолитного ленточного фундамента

Чертеж монолитного ленточного фундамента

1 – ленточный сборный 2 – прерывистый сборный

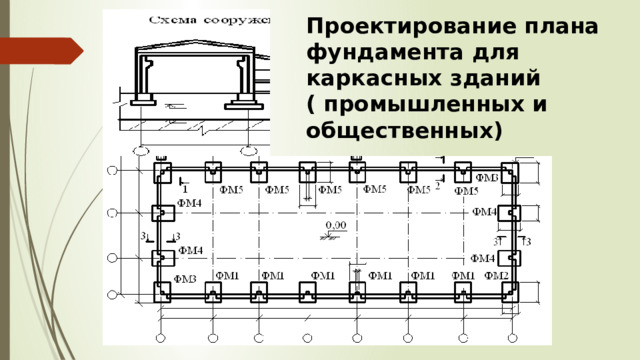

Проектирование плана фундамента для каркасных зданий ( промышленных и общественных)
