3D-моделирование промышленных изделий. Аддитивное производство.

Занятие 4. «Основы 3D –моделирования»

8 класс

• Повторение техники безопасности:

• 1.Работа с ножницами, клеем, канц.ножом, пластилином.
• 2.Работа с компьютером/ноутбуком
• 2.Работа с 3D-принтером
• а) подготовка к работе
• б) безопасность в процессе работы
• в) окончание работы

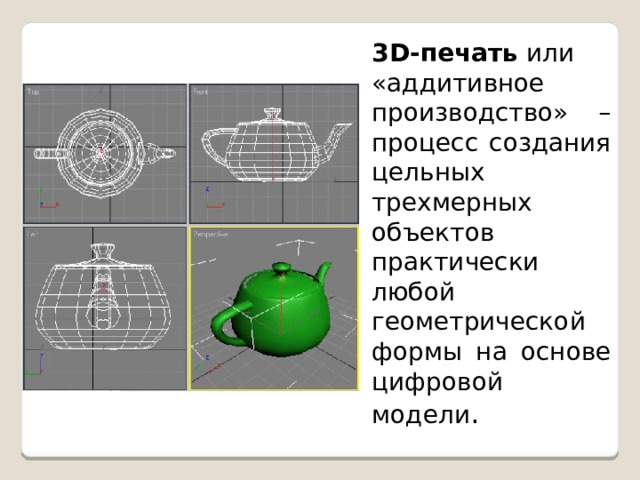

3D-печать  или «аддитивное производство» – процесс создания цельных трехмерных объектов практически любой геометрической формы на основе цифровой модели .

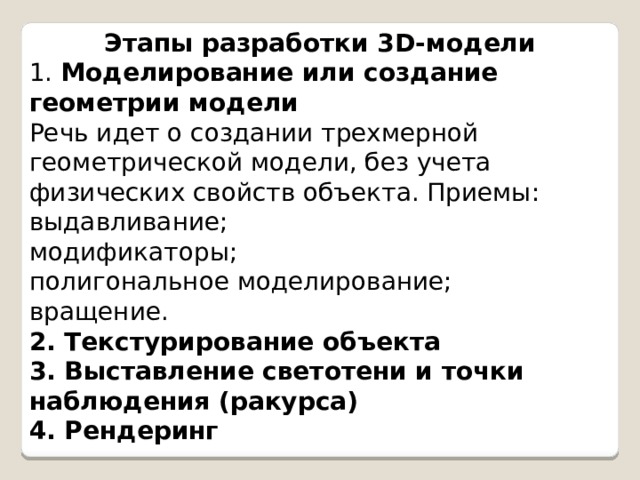

Этапы разработки 3D-модели

1.  Моделирование или создание геометрии модели

Речь идет о создании трехмерной геометрической модели, без учета физических свойств объекта. Приемы:

выдавливание;

модификаторы;

полигональное моделирование;

вращение.

2. Текстурирование объекта

3. Выставление светотени и точки наблюдения (ракурса)

4. Рендеринг

3D-моделирование

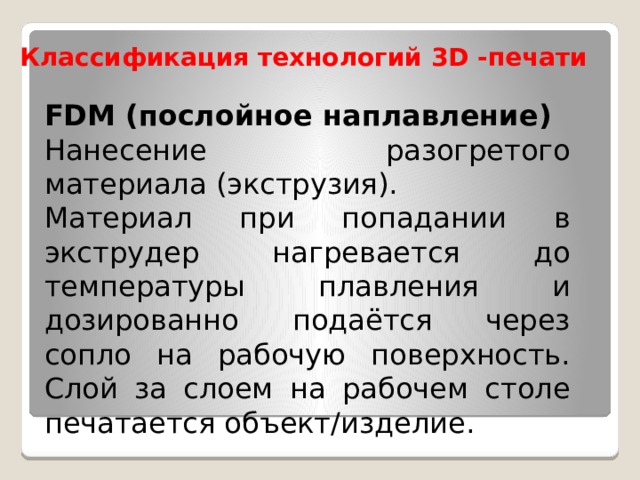

Классификация технологий 3D -печати

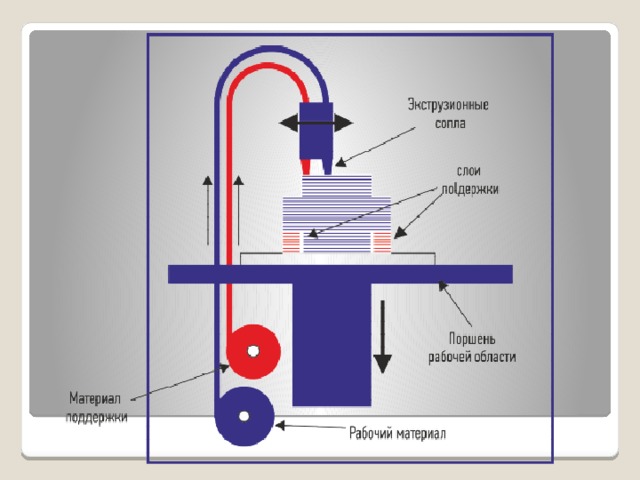

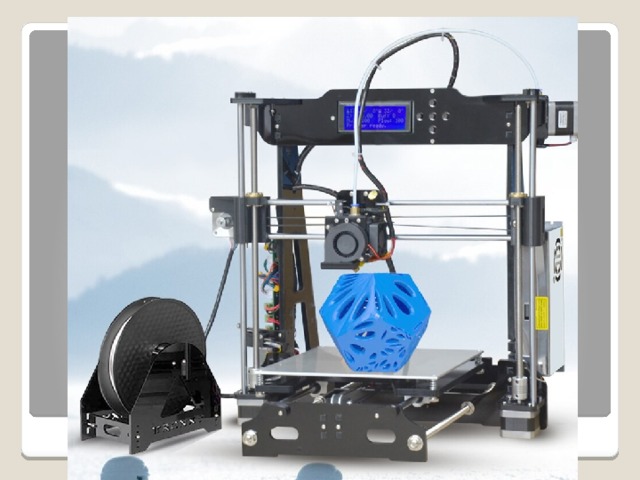

FDM (послойное наплавление)

Нанесение разогретого материала (экструзия).

Материал при попадании в экструдер нагревается до температуры плавления и дозированно подаётся через сопло на рабочую поверхность. Слой за слоем на рабочем столе печатается объект/изделие.

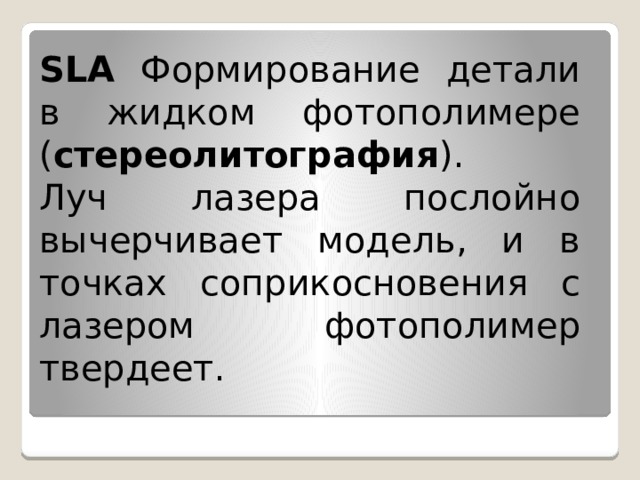

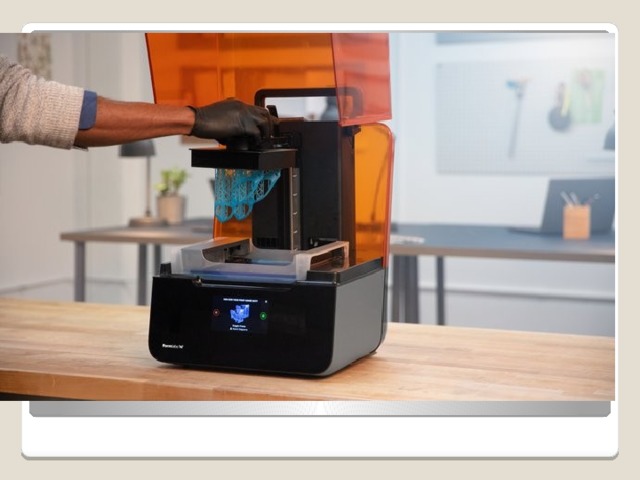

SLA Формирование детали в жидком фотополимере ( стереолитография ).

Луч лазера послойно вычерчивает модель, и в точках соприкосновения с лазером фотополимер твердеет.

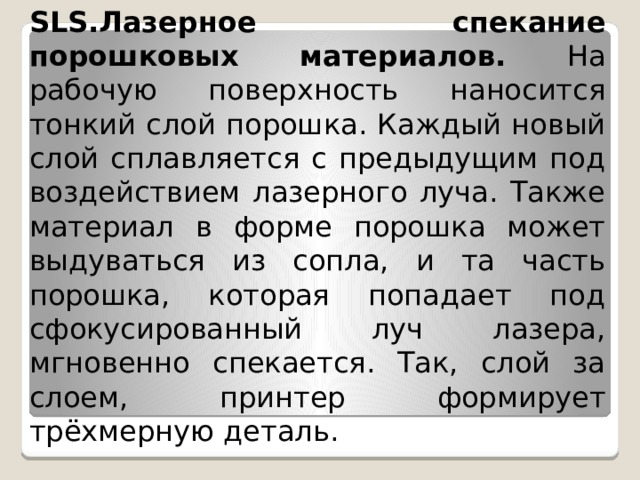

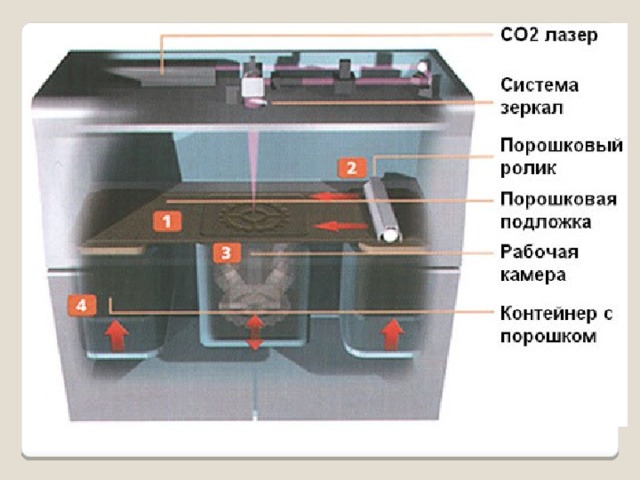

SLS.Лазерное спекание порошковых материалов. На рабочую поверхность наносится тонкий слой порошка. Каждый новый слой сплавляется с предыдущим под воздействием лазерного луча. Также материал в форме порошка может выдуваться из сопла, и та часть порошка, которая попадает под сфокусированный луч лазера, мгновенно спекается. Так, слой за слоем, принтер формирует трёхмерную деталь.

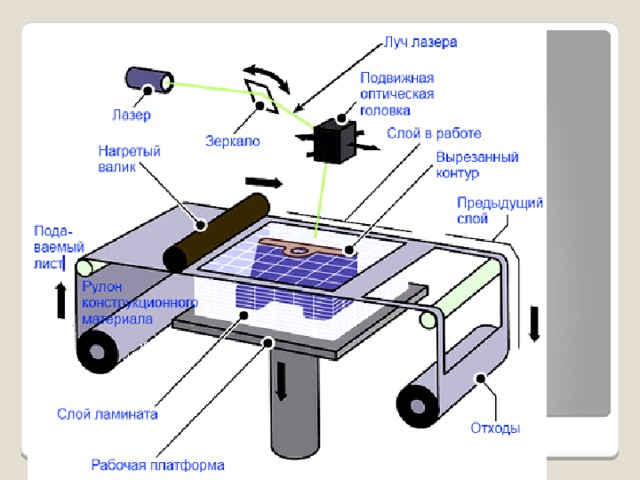

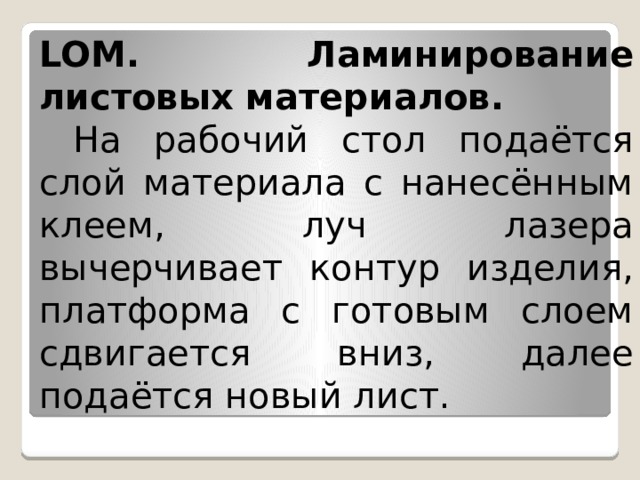

LOM. Ламинирование листовых материалов.

На рабочий стол подаётся слой материала с нанесённым клеем, луч лазера вычерчивает контур изделия, платформа с готовым слоем сдвигается вниз, далее подаётся новый лист.

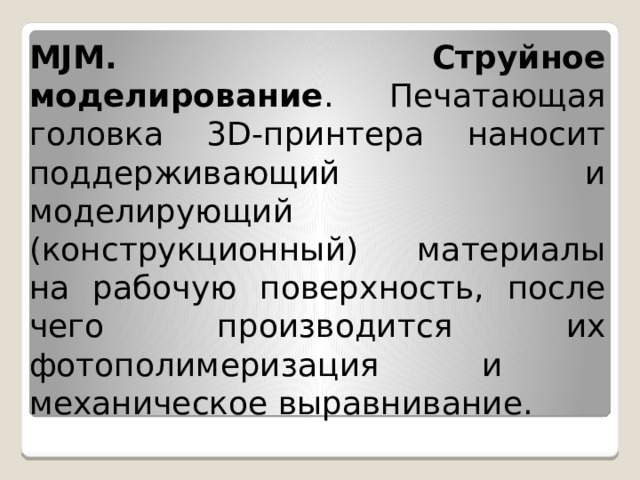

MJM. Струйное моделирование . Печатающая головка 3D-принтера наносит поддерживающий и моделирующий (конструкционный) материалы на рабочую поверхность, после чего производится их фотополимеризация и ­механическое выравнивание.

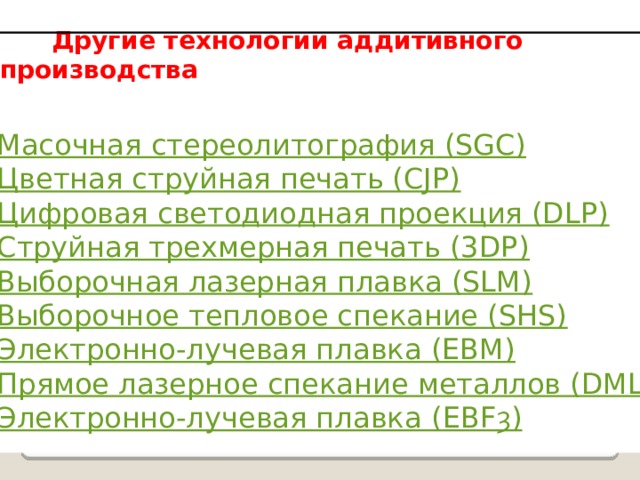

Другие технологии аддитивного производства

• Масочная стереолитография (SGC)
• Цветная струйная печать (CJP)
• Цифровая светодиодная проекция (DLP)
• Струйная трехмерная печать (3DP)
• Выборочная лазерная плавка (SLM)
• Выборочное тепловое спекание (SHS)
• Электронно-лучевая плавка (EBM)
• Прямое лазерное спекание металлов (DMLS)
• Электронно-лучевая плавка ( EBFȝ )

Домашнее задание: Подготовьте сообщение по теме «Современные разработки в области 3D-печати»
