Разработка проекта локальной компьютерной сети для учебного кабинета индивидуальный проект по дисциплине Информатика

Министерство образования, науки и молодежи Республики Крым

Государственное бюджетное профессиональное

образовательное учреждение Республики Крым

«Симферопольский политехнический колледж»

Разработка проекта локальной компьютерной сети для учебного кабинета

индивидуальный проект по дисциплине

Информатика

Выполнил:

студент 1 курса

группы 1ХХХ-1 ФИО.

Руководитель проекта:

преподаватель Бородич С.В.

Оценка за проект________________

_______________________________

^{Подпись}

«____»_________________201____г

г. Симферополь ‑ 2018

СОДЕРЖАНИЕ

ВВЕДЕНИЕ

В современном мире, компьютерные сети используются повсеместно.

Локальной вычислительной сетью (ЛВС) называют сеть, элементы которой — персональные компьютеры, связная аппаратура — располагаются на сравнительно небольшом удалении друг от друга (до 10 км).

Информационное образовательное пространство учебного заведения реализуется на базе локальной вычислительной сети колледжа.

Все студенты в учебном классе класса могут совместно пользоваться общими ресурсами FTP-сервера, работать с материалами лекционных и практических занятий.

Тема индивидуального проекта: «Разработка проекта локальной компьютерной сети для учебного кабинета».

Данная тема является актуальной, т.к. в последнее время все больше учебных заведений сталкиваются с проблемой создания локальной компьютерной сети для проведения обучения студентов.

Цель индивидуального проекта: расчет технических характеристик разрабатываемой сети, определение аппаратных и программных средств, расчет стоимости внедрения сети.

Задача индивидуального проекта: получить полную стоимость проекта локальной компьютерной сети для учебного кабинета.

Структура индивидуального проекта: расчет оптимальной схемы компьютерной сети и подбор оборудования для учебного кабинета, сбор оптимальной конфигурации и программного обеспечения для ПК.

В практической части индивидуального проекта необходимо:

- по заданным размерам учебного кабинета разместить столы и определить количество рабочих мест

- выбрать место размещения коммутатора

- подобрать количество сетевых розеток, кабеля, коробов, шурупов для крепежа коробов, коннекторов

- рассчитать стоимость оборудования и работ

- с помощью онлайн-конструктора «Конфигуратор компьютера» (с проверкой совместимости) собрать системный блок с необходимыми пользователю техническими характеристиками

- подобрать для собранного ПК программное обеспечение, используя Интернет сайты.

1.РАСЧЕТ ОПТИМАЛЬНОЙ СХЕМЫ КОНФИГУРАЦИИ

КОМПЬЮТЕРНОЙ СЕТИ И ПОДБОР ОБОРУДОВАНИЯ ДЛЯ УЧЕБНОГО КАБИНЕТА.

Рассмотрим расчет сети на примере стандартного кабинета. Ширина кабинета – 10 м. Длина – 5 м.

Для начала вычислим количество возможное рабочих мест в кабинете.

Данный расчет будем производить из размера рабочих столов, которые составляют 1,20 м на 0,80 м.

Итого: по длине кабинета можно расположить 7 рабочих столов, по ширине – 4 (данное количество рабочих столов взято с учетом удобного расположения для их использования).

Из учета того, что входная дверь в кабинет расположена в одной из стен по длине (В2) на расстоянии 1 метра, то с этой стороны кабинета будет расположатся на два рабочих места меньше.

Схема 1. План кабинета

На второй стороне по ширине (А2) будет располагаться учебная доска то с той

стороны расположим только одно рабочее место.

Итого у нас получается 16 рабочих мест.

Ввиду того что на одной из сторон по длине кабинета (В1) располагаются окна, щиток для коммутатора расположим в углу на противоположной стене (В2). От него и будем делать разводку сети по кабинету. Учитывая количество рабочих мест, берем 16-ти портовый свитч.

Рассчитываем по А1. Расстояние от щитка до первого стола – 0,2 м. Сетевую розетку будем размещать по центру стола, т.е. 0,2 м + 0,6 м = 0,8 м. Расстояние между столами 0,2м, следовательно до следующей розетки 0,8 м + 0,8 м = 1,6 м. До третьей розетки – 3,0 м. До четвертой – 4,4 м. А1 - рассчитана.

Рассчитываем по В1. До первого стола (первый считается от щитка) вычисляем следующим образом: т.к. кабель будет вестись по А1 то данный сегмент будет равен 5 метрам, затем приплюсовываем ширину стола находящегося под стеной А1 (0,8 м), расстояние до края стола под В1 (0,3 м) и расстояние до середины стола (0,6 м). Итого получаем: 5 + 0,8 + 0,3 + 0,6 = 6,7 м.

До следующих столов стены В1 рассчитываем по тому же принципу что и для А1, к полученному расстоянию будем прибавлять 1,4 м. Итак получаем: 8,1 м, 9,5 м, 10,9 м, 12,3 м, 13,7 м, 15,1 м.

Рассчитываем по А2. Расчет производится по принципу расчета длины до первой машины по В1. Итого получаем 15,4 м.

Рассчитываем по В2. Расчет аналогичен расчету В1, за исключением того, что нет нужды считать А1.

Итак, до первого стола 1,4 м. До следующих: 3,0 м, 4,4 м, 5,8 м.

Все 16 кабелей рассчитаны.

Добавим на каждый кабель еще по 0,5 м для подключения к коммутатору, и еще 0,5 про запас, итого длина каждого кабеля увеличится на 1 м.

Теперь нужны кабели для подключения компьютеров к сети. Длину кабеля берем 1,6 м. Т.к. их у нас 16 компьютеров то получаем еще 16 * 1,6 = 25,6 м.

Итого получаем:

Таблица 1. Длина кабеля для ПК

Суммарно на кабинет нужно 132.1 м кабеля.

Теперь рассчитаем необходимое количество коробов для прокладки кабелей (короба идут стандартной длины 2 м). Итого получаем 1,2*16/2=10 коробов.

Также потребуются соединительные уголки (внутренний и внешний) в углах кабинета, их нам нужно 3 штуки, плюс Т/образный уголок для отвода короба к щитку с коммутатором.

Крепеж коробов осуществляется путем прикручивания их к стене тремя шурупами, два по краям и один по центру. В случае если короб обрезан, то количество шурупов берется в зависимости от длины, но не менее 2-х штук. Т.е. потребуется 30 шурупов.

Количество необходимых сетевых розеток и коннекторов берется по количеству компьютеров, т.е. 16 штук розеток плюс 2 розетки и 16 коннекторов плюс 3 коннектора про запас.

Коммутатор: стоимость коммутатора на 16 портов 1392 руб.

Кабель: для прокладки сети будет использоваться кабель категории 5Е, учитывая что нужно 132.1 метра кабеля, то берем одну 305 метровую бухту, стоимость 2740 руб.

Короба: нужны 10 коробов, стоимость каждого 64 руб, итого 640 руб.

Уголки: 15538,5

-соединительные уголки – 7+10=17 руб, итого – 51 руб.

- Т/образный уголок – 18 руб, итого – 18 руб.

Шурупы: нужны шурупов, стоимость каждого 0,65 руб, итого 19,5 руб.

Сетевые розетки: розетка настенная Atcom UTP 8P8C 1xRJ-45 одинарная стоит 90 руб, итого–1620 руб.

Коннекторы: стоимость коннектора 6 руб, итого 114 руб.

Работа: стоимость работы по прокладке сети – 344 руб. за один погонный метр.

Итого получаем 8944 руб.

Итого: 15538,5 руб.

Таблица 2. Спецификации коммуникационного оборудования кабинета.

2.СБОР ОПТИМАЛЬНОЙ КОФИГУРАЦИИ ПК.

Конфигуратор компьютера с проверкой совместимости позволяет быстро собрать системный блок с необходимыми пользователю техническими характеристиками. С помощью онлайн-конструктора можно без труда собрать

индивидуальный ПК, будь то офисная машина, домашний мультимедийный системный блок или мощная игровая конфигурация.

 Стационарный компьютер может быть как недорогим офисным оборудованием, так и дорогостоящей игровой машиной.  На рынке комплектующих представлено огромное количество деталей, отличающихся не только своей ценой, но и характеристиками. С помощью конфигуратора можно сконфигурировать свой системный блок, который будет оптимальным по цене и мощности.

Воспользуемся онлайн-конструктором с первичной интеллектуальной системой, проверяющей комплектующие на их совместимость друг с другом.

Рекомендации по сбору оптимальной конфигурации:

Определимся с назначением компьютера, по параметрам офисная машина очень отличается от игровой. Офисный системный блок, как правило, оснащен встроенной видеокартой, размещаемой прямо на материнской плате, что значительно сокращает его общую стоимость.

 Если собирается игровая конфигурация, то следует особое внимание уделять видеоадаптеру, объему оперативной памяти и количеству ядер в процессоре – именно эти характеристики отвечают за быстродействие системы и её графическую мощность.

Корпус компьютера должен быть не только красивым, но и вместительным. Это обеспечит хорошую вентиляцию и продлит срок службы комплектующих;

В мощные конфигурации рекомендуется устанавливать СВО (водяное охлаждение) и дополнительные кулеры.

Блок питания всегда должен иметь запас мощности в 20-30%, это пригодится при пиковых нагрузках. Зайдем на сайт магазина Комтек https://komtek.net.ru/pc_configurator и соберем ПК Профессиональный (на Intel)

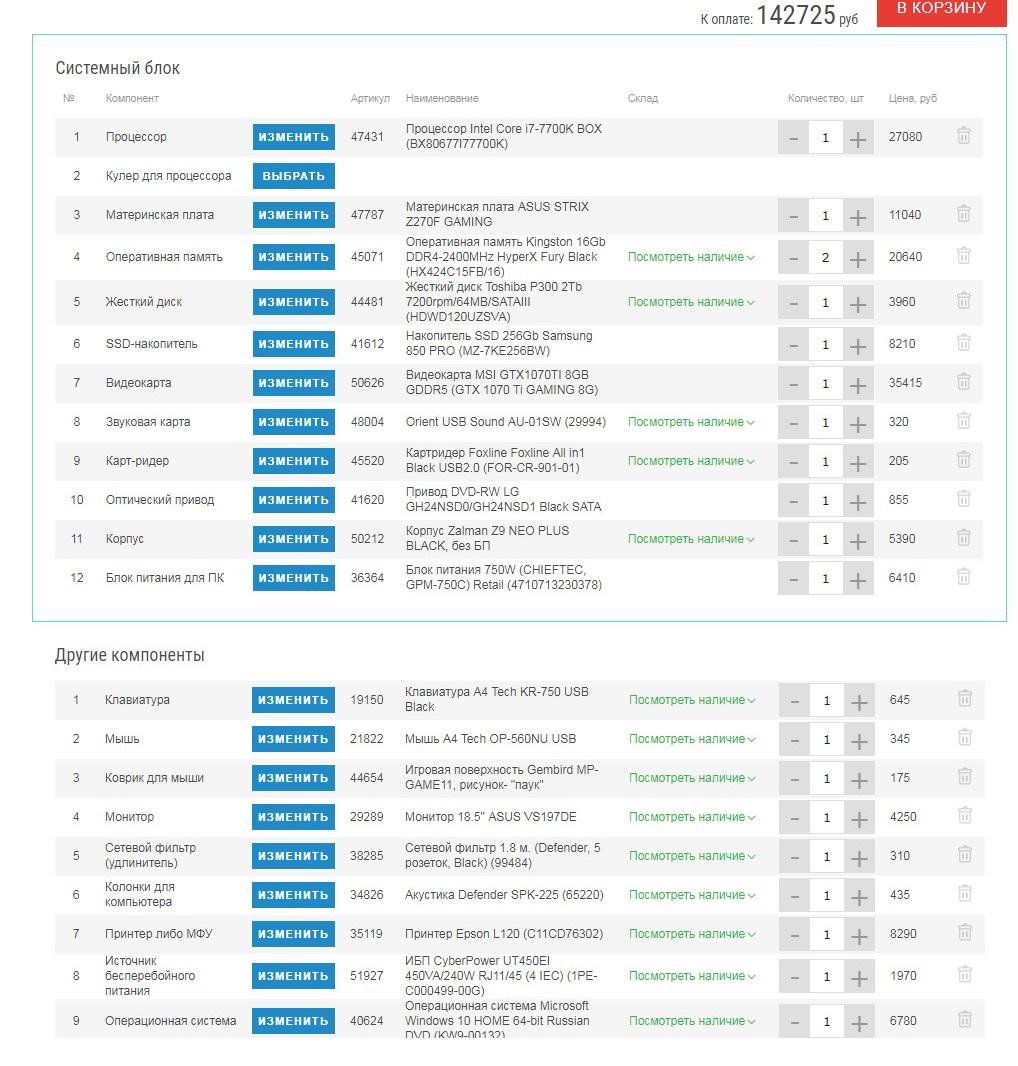

Рисунок 1 . Скриншот оптимальной конфигурации ПК.

Таблица 3. Спецификации основного оборудования ПК учебного кабинета.

Таблица 4. Спецификации дополнительного оборудования ПК учебного кабинета

3.СБОР ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ ДЛЯ ПК

Программное обеспечение - это совокупность программ, используемых на компьютере и обеспечивающих функционирование его аппаратных средств, выполнение различных задач пользователя, а также разработку и отладку новых программ.

Операционная система (ОС) управляет компьютером, запускает программы, обеспечивает защиту данных, выполняет различные сервисные функции по запросам пользователя и программ.

От выбора ОС также зависит производительность работы, степень защиты данных, необходимые аппаратные средства. В индивидуальном проекте выбрана ОС Microsoft Windows 10 HOME 64 bit.

Программы офисного назначения — это те программы, которые применяются практически во всех деловых применениях компьютеров. Это редакторы текстов, табличные процессоры, программы подготовки презентаций и всякие полезные мелочи — записные книжки, организаторы рабочего времени и т.д. Именно такой набор программ обычно входит в комплекты офисных программ Microsoft Office.

В индивидуальном проекте выбран Microsoft Office Home and Student 2016

Антивирус — программное средство, предназначенное для борьбы с вирусами

Как следует из определения, основными задачами антивируса является: - Препятствование проникновению вирусов в компьютерную систему, - Обнаружение наличия вирусов в компьютерной системе, - Устранение вирусов из компьютерной системы без нанесения повреждений другим объектам системы.

В индивидуальном проекте выбран Антивирус Касперский Internet Security.

Серверное ПО- устанавливается на серверах, требуется для работы сайтов и других служб домена, для обслуживания и мониторинга, а также защиты от взлома и устойчивости к нагрузкам. В серверное ПО входят:

• Web-сервер

• FTP-сервер

• Язык для Web-разработки

• СУБД

• Сервер баз данных с возможностью встраивания

• Сервер электронной почты

• Email / PIM / Groupware сервер

• Почтовый фильтр / уничтожитель спама

• Прокси-сервер

• Домены AD (дистрибутивы)

• Кластерные файловые системы

Таблица 5. Подбор ПО учебного кабинета.

СПИСОК ЛИТЕРАТУРЫ

Интернет-ресурсы

1. https://komtek.net.ru/ Сайт интернет-магазин компании «КомТек».

2. https://www.kaspersky.ru/ Сайт антивирусов от «Лаборатории Касперского».

3. http://wiki.opennet.ru/ Крупная база знаний.

ЗАКЛЮЧЕНИЕ

В данном индивидуальном Проекте (далее ИП) задачей являлся расчет оптимальной схемы компьютерной сети и подбор оборудования для учебного кабинета, Сбор оптимальной конфигурации ПК и Сбор программного обеспечения для ПК.

При проектировании были учтены и выполнены все требования, указанные в задании.

В практической части ИП рассчитана стоимость оборудования и работ, с помощью онлайн-конструктора «Конфигуратор компьютера» (с проверкой совместимости) собран ПК с указанными в задании техническими характеристиками, подобрано для собранного ПК программное обеспечение с использованием Интернет сайтов.

Все оборудование и ПО выбиралось наиболее эффективное и доступное.

Общая стоимость организации ЛВС составила: 15538,5+(142725+13020)*15+155745 = 2507458,5 руб.

ЗАДАНИЕ

на выполнение индивидуального проекта по дисциплине

Информатика

Студенту ХХХХХХХХХХХХХХХХХХХХ

Группы 1ХХ-1

Руководитель Бородич С.В

Тема проекта: Разработка проекта локальной компьютерной сети для учебного кабинета.

Введение

1. Расчет оптимальной схемы компьютерной сети и подбор оборудования для учебного кабинета

2. Сбор оптимальной конфигурации ПК (зайти на сайт магазина Комтек

https://komtek.net.ru/pc_configurator и собрать ПК - Профессиональный (на Intel)

3. Подбор программного обеспечение для ПК – Профессиональный (на Intel)

Заключение

Список литературы

Срок сдачи студентом работы «15» декабря 2018 г.

Руководитель Бородич С.В.

Задание получил «15» сентября 2018 г. _________________________

(подпись студента)
