Разработка урока "Использование команды OnVector"

Исполнитель Чертежник

OnVector – сместиться на вектор

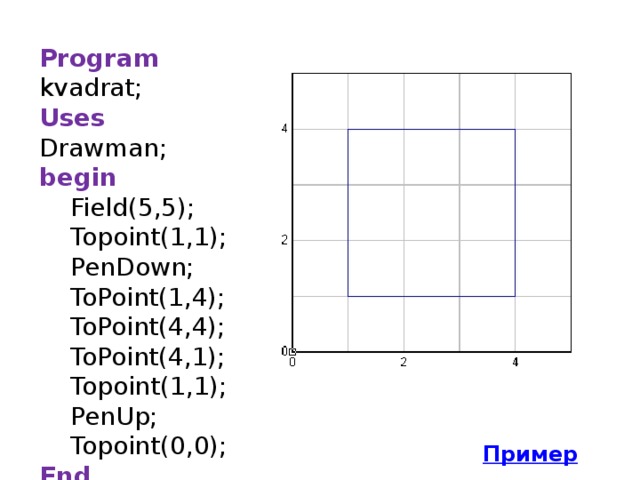

Program kvadrat;

Uses Drawman;

begin

Field(5,5);

Topoint(1,1);

PenDown;

ToPoint(1,4);

ToPoint(4,4);

ToPoint(4,1);

Topoint(1,1);

PenUp;

Topoint(0,0);

End.

Относительное смещение

OnVector(X,Y) – сместиться на вектор

Алгоритм действий:

• перейти в точку с которой начинается рисование;
• перенести в эту точку начало координат;
• определить исходя из нового положения координатных осей значение X и Y для следующей точки рисунка;
• перейти в новую точку;
• Выполнять пункты 2-4 пока не нарисуете рисунок с помощью команды OnVector(X,Y).

Примечание

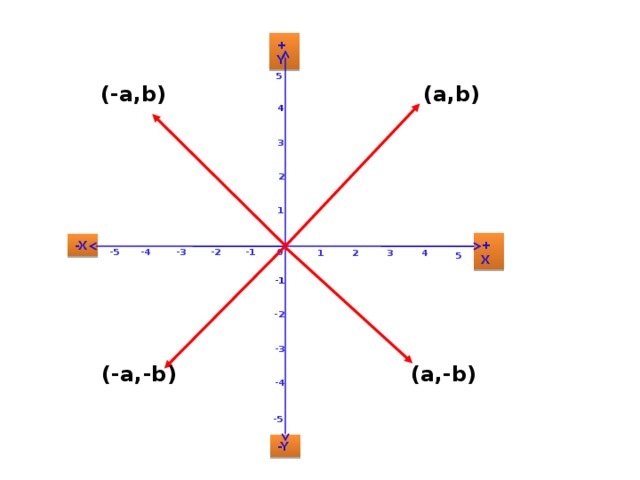

При смещении вниз и влево координаты в команде OnVector записываются со знаком минус .

Нарисуем квадрат со стороной в три «клетки» с помощью команды OnVector.

+Y

5

(-a,b)

(a,b)

4

3

2

1

+X

-X

0

-5

-4

-3

-1

-2

3

1

4

2

5

-1

-2

-3

(a,-b)

(-a,-b)

-4

-5

-Y

4

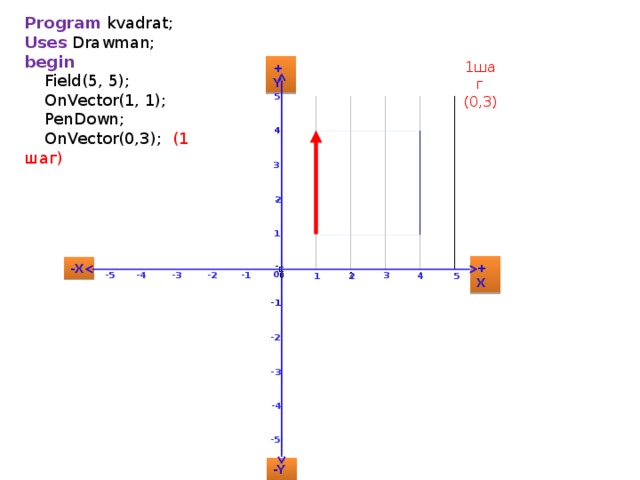

Program kvadrat;

Uses Drawman;

begin

Field(5, 5);

OnVector(1, 1);

PenDown;

OnVector(0,3); (1 шаг)

1шаг (0,3)

+Y

5

4

3

2

1

+X

-X

0

-4

-3

-5

-1

-2

3

1

5

2

4

-1

-2

-3

-4

-5

-Y

5

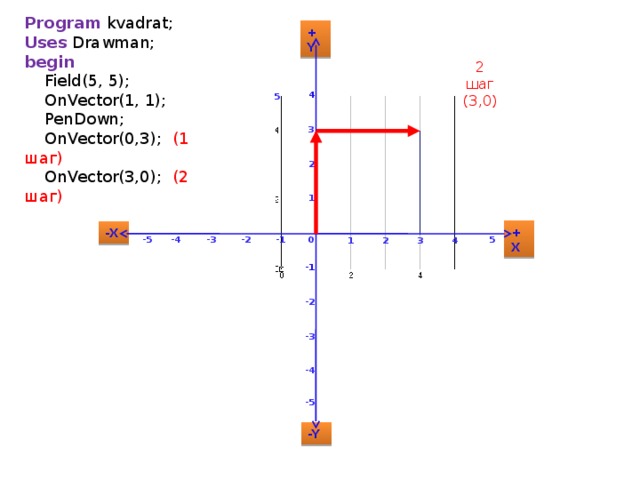

Program kvadrat;

Uses Drawman;

begin

Field(5, 5);

OnVector(1, 1);

PenDown;

OnVector(0,3); (1 шаг)

OnVector(3,0); (2 шаг)

+Y

2 шаг (3,0)

4

5

3

2

1

+X

-X

0

-5

-4

-1

-3

5

-2

3

1

2

4

-1

-2

-3

-4

-5

-Y

6

+Y

4

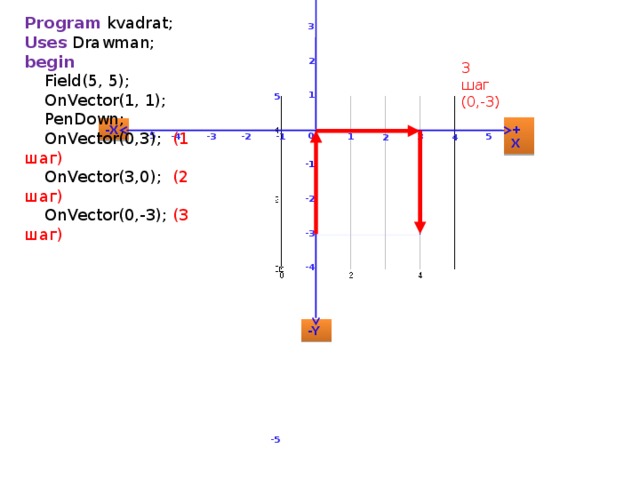

Program kvadrat;

Uses Drawman;

begin

Field(5, 5);

OnVector(1, 1);

PenDown;

OnVector(0,3); (1 шаг)

OnVector(3,0); (2 шаг)

OnVector(0,-3); (3 шаг)

3

2

3 шаг (0,-3)

1

5

+X

-X

0

-5

-4

5

-3

-1

-2

3

1

4

2

-1

-2

-3

-4

-Y

-5

7

+Y

4

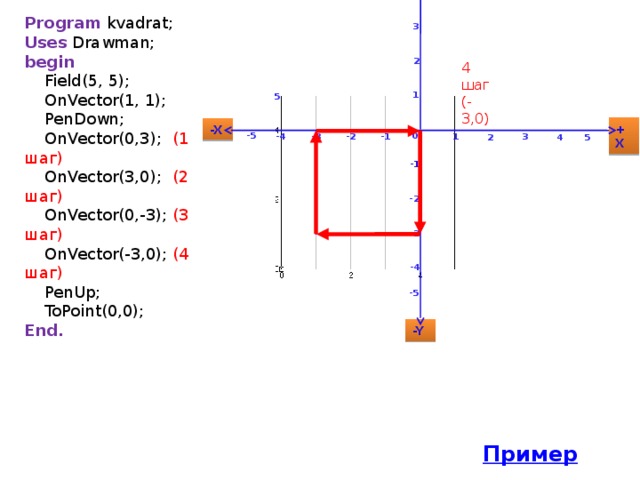

Program kvadrat;

Uses Drawman;

begin

Field(5, 5);

OnVector(1, 1);

PenDown;

OnVector(0,3); (1 шаг)

OnVector(3,0); (2 шаг)

OnVector(0,-3); (3 шаг)

OnVector(-3,0); (4 шаг)

PenUp;

ToPoint(0,0);

End.

3

2

4 шаг (-3,0)

1

5

+X

-X

0

-5

-4

-3

-1

-2

3

1

5

2

4

-1

-2

-3

-4

-5

-Y

8

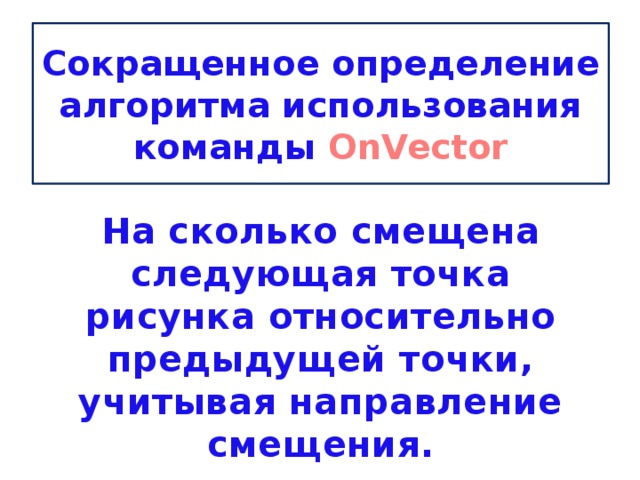

Сокращенное определение алгоритма использования команды OnVector

На сколько смещена следующая точка рисунка относительно предыдущей точки, учитывая направление смещения.

Нарисовать этот рисунок с помощью команды OnVector
