Разработка урока по теме: «Назначение и устройство столярного верстака» Раздел: « Технология ручной и механической обработки древесины и древесных материалов»

Верстак, его устройство

Из каких основных частей состоит столярный верстак?

2

Крышка

Отверстия под клинья

3

Паз для выдвижного пальца

4

Лоток

1

Задний зажим

5

Передний зажим

7

Подверстачье

6

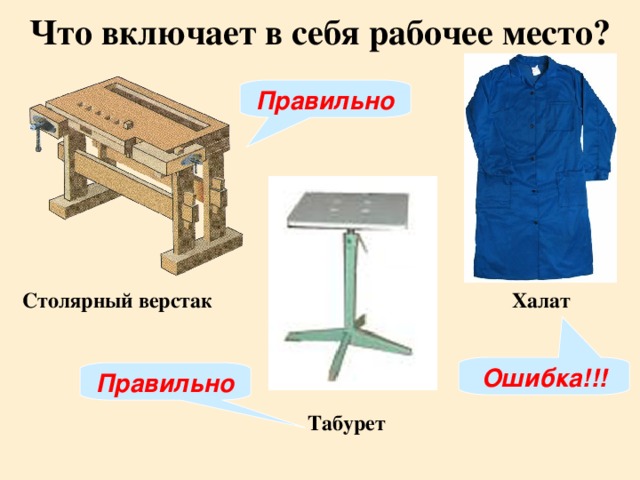

Что включает в себя рабочее место?

Правильно

Столярный верстак

Халат

Ошибка!!!

Правильно

Табурет

Что включает в себя рабочее место?

Правильно

Стеллаж для хранения инструмента и заготовок

Аптечка

Ошибка!!!

Что включает в себя рабочее место?

Совок

Ошибка!!!

Стеллаж для инструмента

Правильно

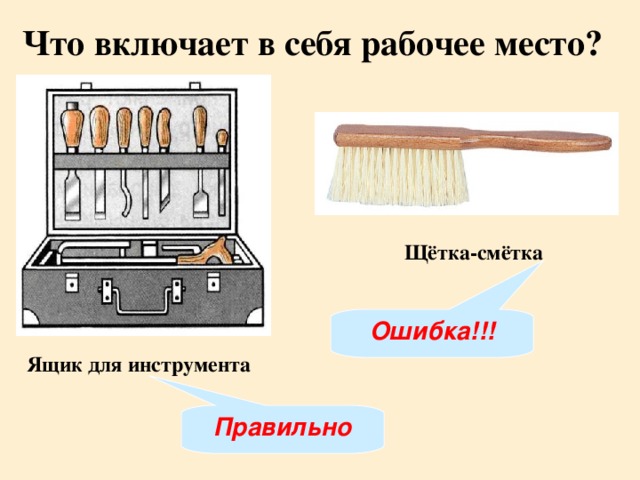

Что включает в себя рабочее место?

Щётка-смётка

Ошибка!!!

Ящик для инструмента

Правильно

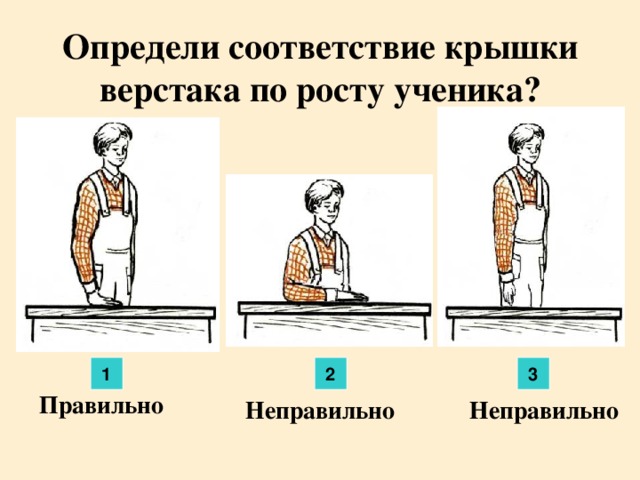

Определи соответствие крышки верстака по росту ученика?

1

2

3

Правильно

Неправильно

Неправильно

Что относят к инструментам, а что к оборудованию?

а - угольник

б - рейсмус

в - сверло

г - рубанок

д - молоток

б

в

Правильно

а

Подумай!!!

ИНСТРУМЕНТЫ

ОБОРУДОВАНИЕ

г

д

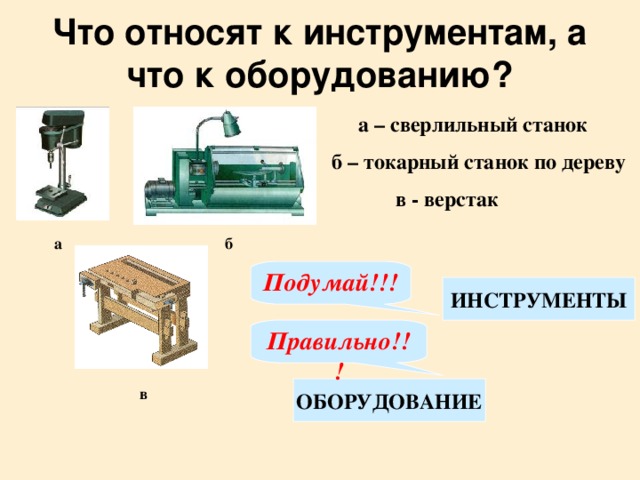

Что относят к инструментам, а что к оборудованию?

а – сверлильный станок

б – токарный станок по дереву

в - верстак

б

а

Подумай!!!

ИНСТРУМЕНТЫ

Правильно!!!

ОБОРУДОВАНИЕ

в

Что относят к инструментам, а что к оборудованию?

б - стамеска

а - киянка

г - напильник

в - топор

е - ножовка

д – пила лучковая

а

б

в

Правильно

Подумай!!!

ИНСТРУМЕНТЫ

ОБОРУДОВАНИЕ

е

д

г

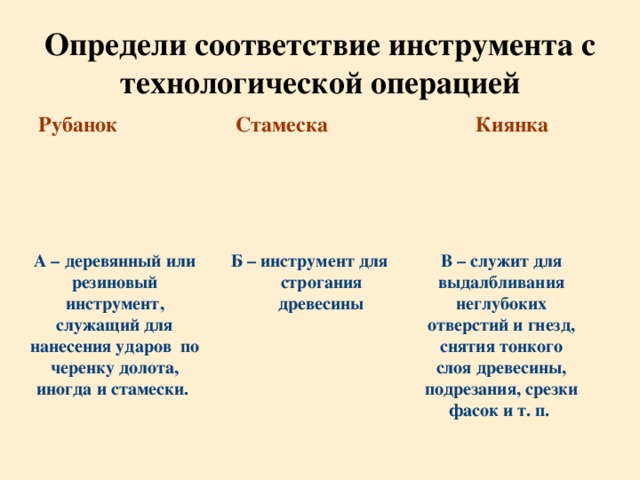

Определи соответствие инструмента с технологической операцией

Рубанок

Стамеска

Киянка

Б – инструмент для строгания древесины

В – служит для выдалбливания неглубоких отверстий и гнезд, снятия тонкого слоя древесины, подрезания, срезки фасок и т. п.

А – деревянный или резиновый инструмент, служащий для нанесения ударов по черенку долота, иногда и стамески.

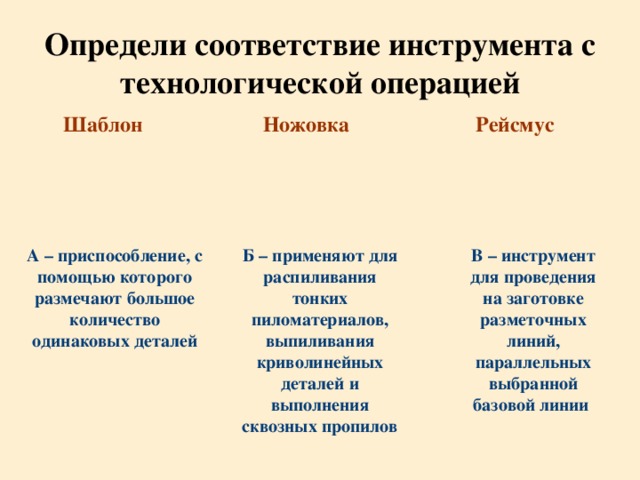

Определи соответствие инструмента с технологической операцией

Шаблон

Ножовка

Рейсмус

В – инструмент для проведения на заготовке разметочных линий, параллельных выбранной базовой линии

Б – применяют для распиливания тонких пиломатериалов, выпиливания криволинейных деталей и выполнения сквозных пропилов

А – приспособление, с помощью которого размечают большое количество одинаковых деталей

Проверь свои знания

Как называются основные части столярного верстака?

Б – подверстачье, крышка, передний зажим, лоток.

В – лоток, отверстия под клинья, верстачная доска, основание.

А – клин, подверстачье,

боковой зажим, крышка верстака.

Подумай!!!

Подумай!!!

Правильно

Проверь свои знания

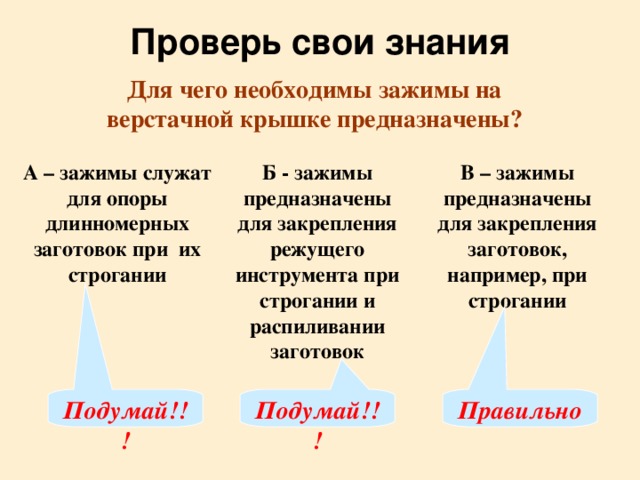

Для чего необходимы зажимы на верстачной крышке предназначены?

А – зажимы служат для опоры длинномерных заготовок при их строгании

Б - зажимы предназначены для закрепления режущего инструмента при строгании и распиливании заготовок

В – зажимы предназначены для закрепления заготовок, например, при строгании

Подумай!!!

Подумай!!!

Правильно

Проверь свои знания

Для чего служат отверстия в крышке верстака?

А – для установки в них опорных клиньев или гребёнок

Б – для облегчения крышки верстака

В – для закрепления в них заготовок при пилении или строгании

Подумай!!!

Правильно

Подумай!!!

Проверь свои знания

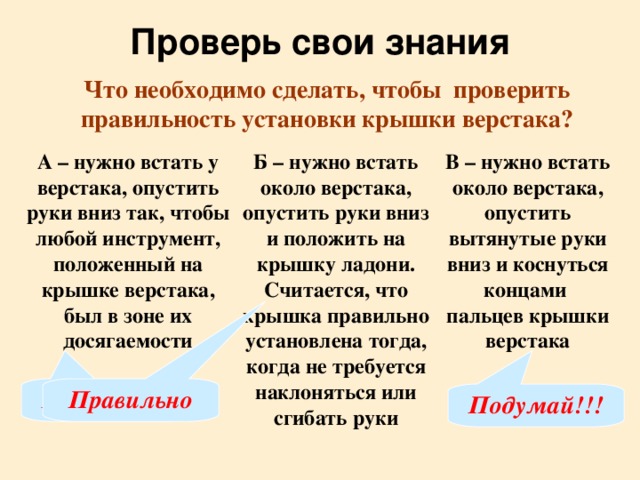

Что необходимо сделать, чтобы проверить правильность установки крышки верстака?

А – нужно встать у верстака, опустить руки вниз так, чтобы любой инструмент, положенный на крышке верстака, был в зоне их досягаемости

Б – нужно встать около верстака, опустить руки вниз и положить на крышку ладони. Считается, что крышка правильно установлена тогда, когда не требуется наклоняться или сгибать руки

В – нужно встать около верстака, опустить вытянутые руки вниз и коснуться концами пальцев крышки верстака

Подумай!!!

Правильно

Подумай!!!

Правила ухода за верстаком

Необходимо оберегать крышку верстака от повреждений режущим инструментом, потому что:

А – крышка верстака придёт в негодное состояние и на ней нельзя будет работать

Б – режущий инструмент придёт в негодное состояние, после чего его необходимо будет точить и править

В – выполнять практические работы, которые поручены учителем, соблюдая при этом заданную пооперационную последовательность будет невозможно

Правильно

Подумай!!!

Подумай!!!

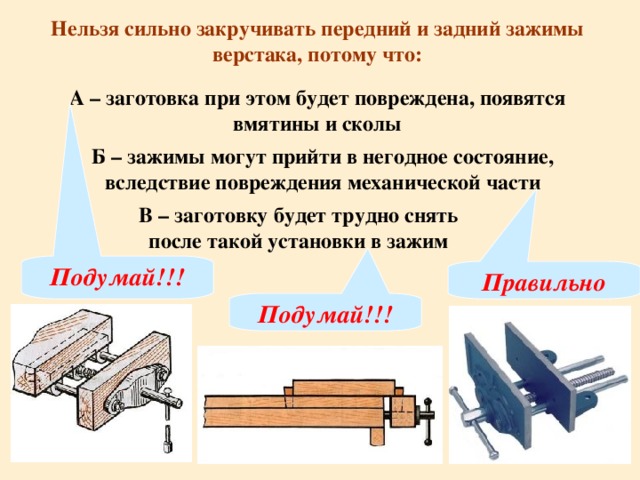

Нельзя сильно закручивать передний и задний зажимы верстака, потому что:

А – заготовка при этом будет повреждена, появятся вмятины и сколы

Б – зажимы могут прийти в негодное состояние, вследствие повреждения механической части

В – заготовку будет трудно снять после такой установки в зажим

Подумай!!!

Правильно

Подумай!!!

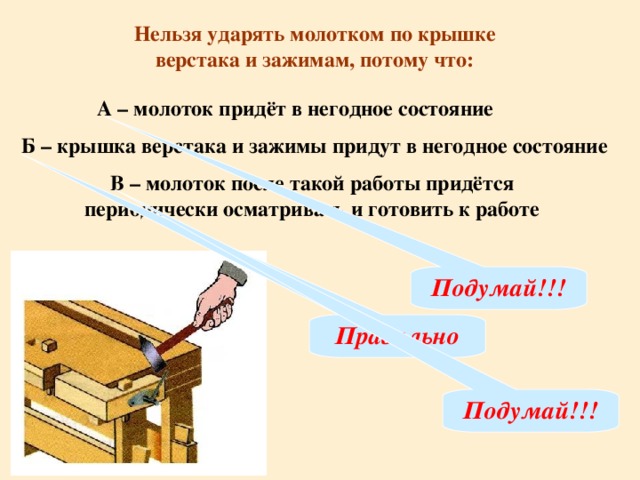

Нельзя ударять молотком по крышке верстака и зажимам, потому что:

А – молоток придёт в негодное состояние

Б – крышка верстака и зажимы придут в негодное состояние

В – молоток после такой работы придётся периодически осматривать и готовить к работе

Подумай!!!

Правильно

Подумай!!!

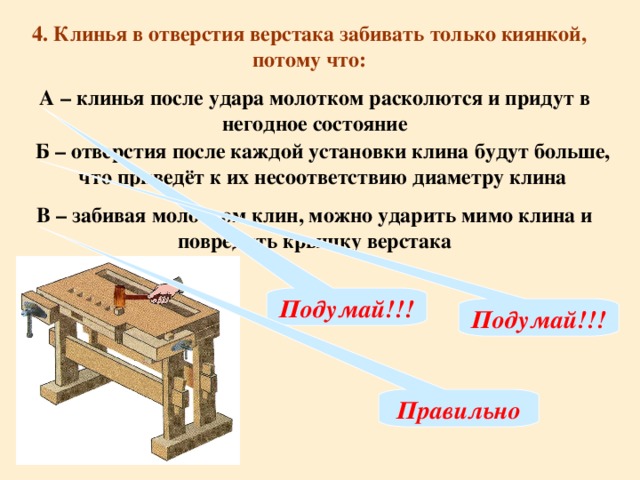

4. Клинья в отверстия верстака забивать только киянкой, потому что:

А – клинья после удара молотком расколются и придут в негодное состояние

Б – отверстия после каждой установки клина будут больше, что приведёт к их несоответствию диаметру клина

В – забивая молотком клин, можно ударить мимо клина и повредить крышку верстака

Подумай!!!

Подумай!!!

Правильно

5. На рабочем месте не должны находиться лишние предметы и ненужные инструменты, потому что:

А – они загромождают рабочее место, мешают работе, могут упасть на пол и повредить ноги работающего

Б – вместо необходимого инструмента для выполнения технологической операции, можно взять совсем другой инструмент или предмет

В – работа должна производиться с наименьшими затратами труда, сил и энергии, а также с наименьшим количество движений

Правильно

Подумай!!!

Подумай!!!

6. По окончании работы очищать верстак от стружки и пыли щёткой-смёткой, потому что:

А – выполнять уборку другими инструментами запрещается

Б – благодаря удобному совку и щётке-смётке можно легко собрать стружки и пыль с горизонтальных поверхностей

В – стружку и опилки сдувать ртом или смахивать рукой запрещается

Подумай!!!

Подумай!!!

Правильно

Технология Тема урока: назначение и устройство столярного верстака. 5 класс ( мальчики).

КГУ «Средняя школа№17города Рудного» разработал учитель технологии Елеусизов М.Ж.

Цели урока: Образовательная: Ознакомить учащихся с устройством столярного верстака. Научиться организовывать рабочее место, соблюдать правила безопасного труда. Развивающая: Развивать техническое мышление, навыки планированиия трудовой деятельности с учётом имеющихся ресурсов и условий. Воспитательная: Воспитывать трудолюбие, аккуратность, точность. ответственность за выполненную работу.

Рабочее место для ручной обработки древесины

Рабочим местом для ручной обработки древесины в учебных мастерских является столярный верстак и стул.

Верстак — это стол, имеющий крышку 1 с задним 4 и передним 7 зажимами, которые служат для закрепления заготовок из древесины при их обработке. Длинную заготовку, закрепляемую горизонтально в переднем зажиме, для удобства размещают на выдвижной опоре 6 . В крышке верстака есть отверстия (гнёзда) 2 прямоугольной формы, в которые устанавливают деревянные брусочки, имеющие форму клина (клинья), а также углубление — лоток 3 , предназначенный для размещения различных инструментов.

Столярный верстак

1 - крышка

2 - отверстия для клиньев

3 - лоток

4 - задний зажим

5 - подверстачье

6 - выдвижная опора

7 - передний зажим

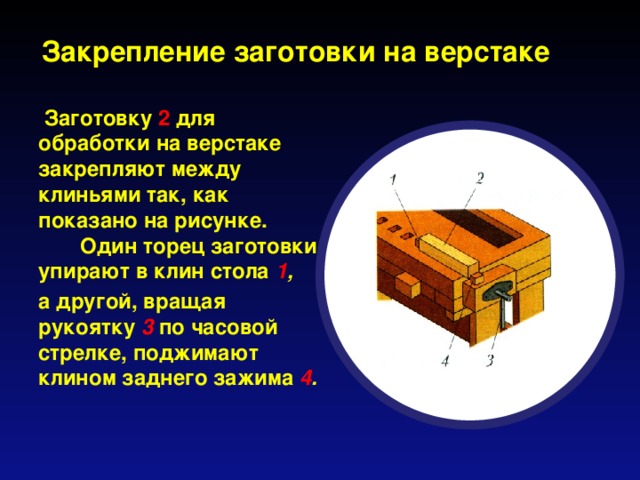

Закрепление заготовки на верстаке

Заготовку 2 для обработки на верстаке закрепляют между клиньями так, как показано на рисунке. Один торец заготовки упирают в клин стола 1 ,

а другой, вращая рукоятку 3 по часовой стрелке, поджимают клином заднего зажима 4 .

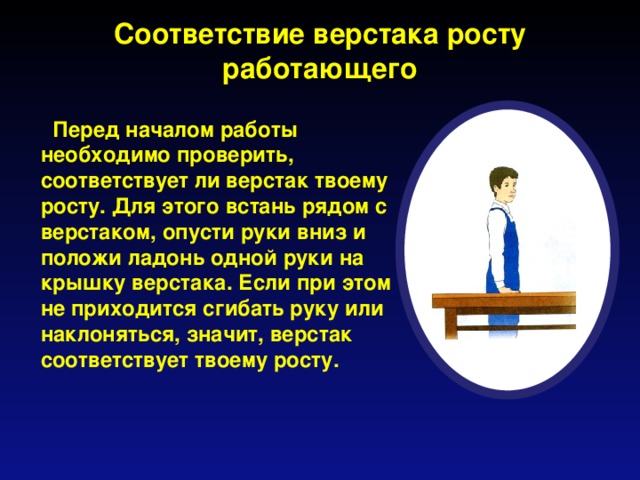

Соответствие верстака росту работающего

Перед началом работы необходимо проверить, соответствует ли верстак твоему росту. Для этого встань рядом с верстаком, опусти руки вниз и положи ладонь одной руки на крышку верстака. Если при этом не приходится сгибать руку или наклоняться, значит, верстак соответствует твоему росту.

Профессия столярного производства

Основная профессия столярного производства это столяр .

Столяр с помощью столярных инструментов выполняет разметку, пиление, строгание, сверление, сборку, зачистку и отделку разнообразных изделий из древесины: дверей, оконных рам, мебели и др. Затачивание и наладка дереворежущих инструментов также относится к столярным работам. Современный столяр в своём труде широко применяет механические и электрические пилы, рубанки, дрели, шлифовальные машинки.

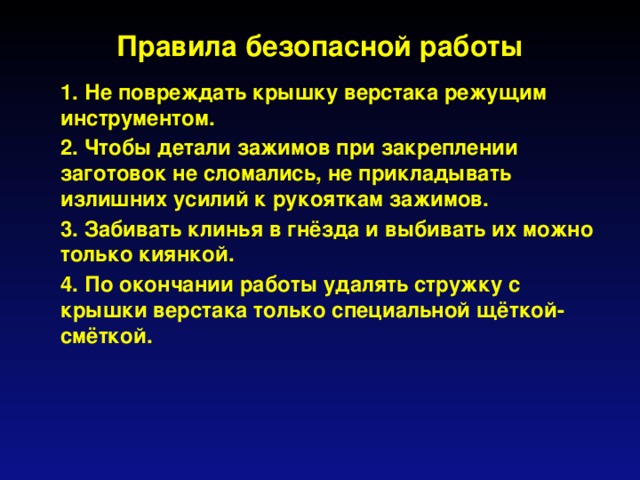

Правила безопасной работы

1. Не повреждать крышку верстака режущим инструментом.

2. Чтобы детали зажимов при закреплении заготовок не сломались, не прикладывать излишних усилий к рукояткам зажимов.

3. Забивать клинья в гнёзда и выбивать их можно только киянкой.

4. По окончании работы удалять стружку с крышки верстака только специальной щёткой-смёткой.

Практическая работа

1. Ознакомься со столярным верстаком в учебной мастерской, найди зажимы, гнёзда, лоток.

2. Определи, соответствует ли верстак твоему росту.

3. Закрепи заготовку с помощью заднего зажима,

как показано на рисунке.

4. Закрепи длинномерную

заготовку с помощью перед-

него зажима, расположив её

на выдвижной опоре.

• Самостоятельно оцени результат работы.

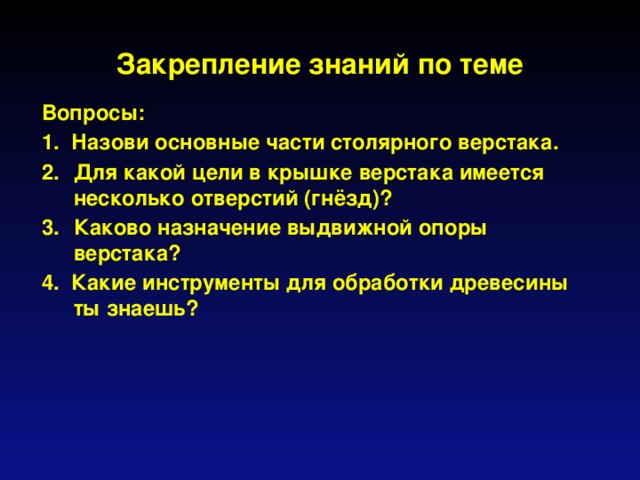

Закрепление знаний по теме

Вопросы:

1. Назови основные части столярного верстака.

• Для какой цели в крышке верстака имеется несколько отверстий (гнёзд)?

• Каково назначение выдвижной опоры верстака?

4. Какие инструменты для обработки древесины ты знаешь?

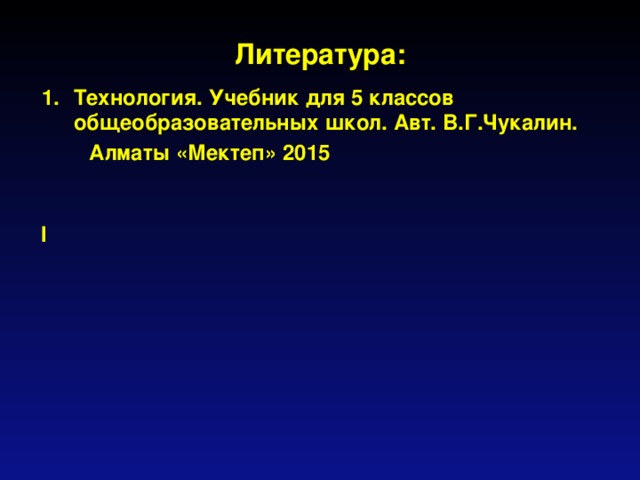

Литература:

• Технология. Учебник для 5 классов общеобразовательных школ. Авт. В.Г.Чукалин.

Алматы «Мектеп» 2015
