Рекомендации к самостоятельной работе по огд

РЕКОМЕНДАЦИИ К САМОСТОЯТЕЛЬНОЙ РАБОТЕ

ПМ.01. Ведение технологических процессов проходческих работ

ТЕМА

1. Общие вопросы охраны труда и техники безопасности в шахте.

Вопросы для изучения:

1. Общая часть "Инструкции по охране труда…" содержит разделы…

2. Виды инструктажа по безопасности труда.

3. Требования к оборудованию проходов для людей.

4. Правила передвижения по выработкам пешком.

5. Правила переноса инструмента.

ИНСТРУКЦИЯ ПО ВЫПОЛНЕНИЮ

Проработать теоретическую часть рекомендаций и указанную учебную литературу, составить конспект и ответить на вопросы к самоконтролю.

Теоретическая часть.

Рабочие угольных шахт и служащие обязаны соблюдать инструкции по охране труда, устанавливающие правила выполнения работ в производственных помещениях и на строительных площадках.

Инструкции по охране труда для рабочих угольных шахт и служащих составляются в соответствии с тарифно-квалификационными характеристиками работ и профессий рабочих угольных и сланцевых шахт. Они состоят из общей и специальной части. Общая часть содержит разделы:

• правила личного поведения в горных выработках работников;

• порядок спуска в шахту и выезд из неё;

• правила передвижения по горным выработкам;

• меры предосторожности на рабочем месте;

• требования по соблюдению пылегазового режима и противопожарной защите;

• меры безопасности при взрывных работах;

• меры по оказанию медицинской помощи.

В специальной части изложены требования и меры безопасности, соблюдение которых необходимо на рабочем месте при выполнении производственного задания.

Все рабочие угольных шахт независимо от квалификации, стажа и места работы должны систематически проходить инструктаж по безопасности труда. Целью инструктажа является ознакомление рабочих с главными и запасными выходами с шахты, планом ликвидации аварии в части относящейся к месту работы; правилами пользования самоспасателями; мерами предосторожности при ведении работ на пластах, опасных по внезапным выбросам и склонным к горным ударам.

Инструктажи по характеру и времени проведения подразделяются на :

• вводный;

• первичный на рабочем месте;

• повторный;

• внеплановый;

• целевой;

• текущий.

Правилами безопасности установлены требования к оборудованию проходов для людей в горных выработках и в то же время требования, которые должны соблюдать рабочие при передвижении. Горизонтальные и наклонные выработки, по которым производится транспортирование грузов вагонетками, должны иметь свободный проход для людей шириной не менее 0,7 м и высотой 1,8м. В зависимости от угла наклона выработок ходки при них оборудуют перилами, трапами, сходнями и лестницами с горизонтальными ступеньками.

Если в выработке со стороны прохода оборудована водосточная канавка, она должна быть перекрыта трапами. При передвижении необходимо идти друг за другом («гуськом»), выдерживая интервал 1-1,5 м. При переноске инструмента (буровых штанг, ломиков и т. п.) интервал следует увеличить. Если по рельсовому пути, проложенному возле людского прохода, движется встречный поезд (или догоняет поезд), необходимо остановиться у борта выработки и переждать его прохода, при этом наблюдая за вагонетками, а в случае необходимости подать сигнал машинисту на остановку поезда.

Сигнал на остановку подаётся светильником: отмашкой фарой светильника поперёк выработки. При встречных потоках люди должны остановиться, прижаться к стенке и те, у которых ближний борт выработки находится справа должны пропустить встречных.

Переносить инструмент (лом, лопату, кайло и др.) нужно в руке, опущенной вниз. Если навстречу идёт человек, с которым необходимо переговорить, следует стать спиной к стенке выработки, с тем чтобы не мешать передвижению других людей. При передвижении людей по вертикальным и крутонаклонным выработкам в них оборудуют специальные ходки с лестницами и предохранительными полками.

ВОПРОСЫ ДЛЯ САМОКОНТРОЛЯ.

1. Назовите разделы, которые содержит Общая часть "Инструкции по охране труда…"

2. Назовите виды инструктажа по безопасности труда.

3. Охарактеризуйте требования к оборудованию проходов для людей.

4. Прокомментируйте правила передвижения по выработкам пешком.

5. Изложите правила переноса инструмента.

6. Расскажите о световой сигнализации, принятой в шахте для рельсового тр-та.

ЛИТЕРАТУРА: Заплавский Г.А., Лесных В.А. "Горные работы, проведение и крепление горных выработок", М.; "Недра", 1986,272с.

С. 24-28

ФОРМА КОНТРОЛЯ:

Проверка конспекта, устный опрос.

ТЕМА

Типовые сечения; размещение трубопроводов и кабелей в сечении.

Вопросы для изучения:

1. Параметры выбора типоразмеров рамных крепей

2. Классификация сечений по условиям поддержания.

3. Расчётные и принятые размеры сечений.

4. Расположение трубопроводов и кабелей в сечении.

ИНСТРУКЦИЯ ПО ВЫПОЛНЕНИЮ

Проработать теоретическую часть рекомендаций и указанную учебную литературу, составить конспект и ответить на вопросы к самоконтролю.

Теоретическая часть.

Типовые сечения горных выработок

Крепление горных выработок производят в соответствии с утверждёнными паспортами крепления. Способы и правила возведения крепей определяются их конструктивными особенностями и условиями применения, изложенными при описании конструкции крепей, а также соответствующими инструкциями и руководствами по применению крепей.

Типоразмер рамных крепей при креплении горных выработок выбирают по альбомам утвержденных типовых сечений выработок с учётом заданного размера поперечного сечения выработок в эксплуатации (в свету), конструктивной податливости крепи и ожидаемых величин смещения и давления боковых пород.

Все сечения горных выработок по условиям поддержания подразделены на две группы: 1) находящиеся в зоне влияния очистных работ; 2) расположенные в зоне установившегося горного давления.

В

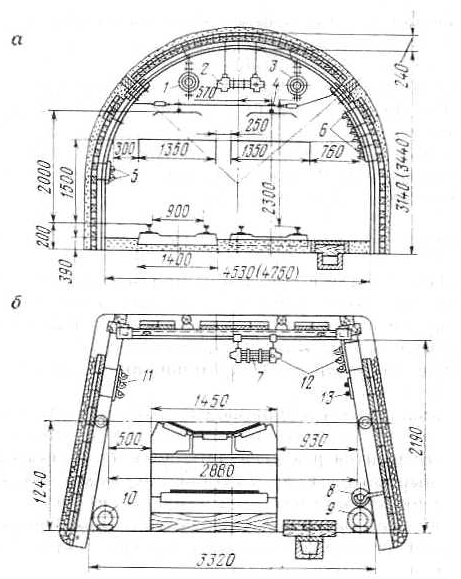

Рисунок 1 Типовые сечения горных выработок

типовых сечениях указаны размеры выработки, зазоров для прохода людей в зависимости от транспортных средств, расположения откаточных путей и конвейеров, водоотводных канавок и коммуникаций-трубопроводов различного назначения кабелей силовых, осветительных, телефонных, сигнальных и др.

На рис. 1 показаны схемы типовых поперечных сечений выработок и размещение в них коммуникаций.

На чертежах типовых сечений горных выработок проставлены необходимые строительные размеры. Все они являются расчетными, кроме размеров, принятых по габаритам подвижного состава, и необходимых зазоров, требуемых Правилами безопасности. В скобках проставлены размеры до осадки кровли и смещения боков выработки.

Силовые кабели, трубопроводы противопожарного водоснабжения располагают в выработках, как правило, со стороны прохода, а дегазационные трубопроводы, трубопроводы сжатого воздуха – как со стороны прохода, так и со стороны зазора. Расположение кабелей телефонной связи и сигнализации следует предусматривать с противоположной стороны от силовых, а в случае невозможности выполнения этого требования – на расстоянии не менее 0,2 м от силовых кабелей. Крепление всех видов кабелей принято подвешивать на специальных подвесках, исключающих падение кабеля на рельсы, рештаки и т.п.

Трубопроводы в горных выработках крепят на подвесках, кронштейнах, а также на деревянных подкладках, укладываемых на почву. В наклонных выработках трубопроводы, прокладываемые по почве выработок, при необходимости дополнительно крепят при помощи хомутов.

ВОПРОСЫ ДЛЯ САМОКОНТРОЛЯ.

1. Охарактеризуйте параметры выбора типоразмеров рамных крепей

2. Приведите классификацию сечений по условиям поддержания.

3. Прокомментируйте расчётные и принятые размеры сечений.

4. Укажите места расположения трубопроводов и кабелей в сечении.

ЛИТЕРАТУРА: Мельников Н.И. "Проведение и крепление горных выработок". М.; Недра, 1988, 336с.

С. 25-27

ФОРМА КОНТРОЛЯ:

Проверка конспекта, устный опрос.

ТЕМА

Проверка принятого сечения по скорости воздушной струи.

Вопросы для изучения:

1. Изучение методики проверки выбранного унифицированного сечения по скорости воздушной струи

2. Расчёт скорости воздушной струи в принятом в практической работе сечении.

3. Сравнение полученного результата с допустимыми значениями.

ИНСТРУКЦИЯ ПО ВЫПОЛНЕНИЮ

Проработать теоретическую часть рекомендаций, рассчитать скорость воздушной струи принятого в практической работе сечения и сравнить полученный результат с допустимым значением.

Теоретическая часть.

Площадь сечения выработки, определённую из условия размещения транспортных средств и перемещения людей, необходимо проверить на скорость движения воздушной струи по формуле

где: А - транспортируемое по выработке количество угля, т/сут;

q - норма воздуха на 1т суточной добычи:

где: q_СН4 - фактическое выделение метана на 1 т суточной добычи, м³/т.с.д.;

С - предельно допустимая концентрация метана в свежей струе воздуха, согласно требованиям ПБ С_о = 0,5%

k - коэффициент неравномерности выделения.

Полученное значение скорости движения воздуха должно удовлетворять требованиям ПБ:

где: V_min - минимальная скорость движения воздуха в горных выработках, согласно требованиям [1] V_min = 0,25м/с;

V_max - максимальная скорость движения воздуха в горных выработках.

Согласно ПБ, максимальная скорость движения воздушной струи не должна превышать в квершлагах, откаточных и вентиляционных штреках, капитальных и панельных уклонах и бремсбергах 8 м/с, а в остальных − 6 м/с.

ВОПРОСЫ ДЛЯ САМОКОНТРОЛЯ.

1. Назовите факторы, определяющие размеры поперечного сечения выработки.

2. Назовите величину зазора между подвижным составом и крепью для разных видов крепи и средств транспорта.

3. Поясните влияние метановыделения на размеры сечения выработки.

4. Проанализируйте необходимость регламентации минимальной скорости движения воздушной струи по выработке.

ЛИТЕРАТУРА: Заплавский Г.А., Лесных В.А. "Горные работы, проведение и крепление горных выработок", М.; "Недра", 1986,272с.

С. 12-13

ТЕМА

Комбайновые проходческие комплексы.

Вопросы для изучения:

1. Состав перспективных комбайновых комплексов.

2. Операции процесса проведения комбайновым комплексом.

3. Закономерности и параметры разрушения углей и мягких пород исполнительными органами проходческих комбайнов.

ИНСТРУКЦИЯ ПО ВЫПОЛНЕНИЮ

Проработать теоретическую часть рекомендаций и указанную учебную литературу, составить конспект и ответить на вопросы к самоконтролю.

Теоретическая часть.

Комплексы с комбайнами стреловидного типа избирательного действия

Созданию и комплектации проходческих комплексов в докризисный период придавалось серьёзное значение. В зависимости от способа крепления проводимой выработки они подразделялись на комплексы с оборудованием для возведения анкерной крепи и комплексы  с оборудованием для возведения постоянной арочной крепи.

 Перспективным являлось создание комбайновых проходческих комплексов оборудования с анкерной крепью, передвижной гидрофицированной временной крепью в зоне работы комбайна и с крепеукладчиком для возведения постоянной металлической арочной крепи.

Вместо временной крепи в комбайновых комплексах в определённых условиях применяли передвижную гидрофицированную шагающую крепь, размещаемую над комбайном и передвигающуюся вместе с ним. Благодаря применению шагающей крепи обеспечивалась возможность совмещения работ по разрушению забоя исполнительным органом комбайна и установлению постоянной крепи. Коэффициент машинного времени работы комбайна при этом достигает 0,8-0,9.

 Проветривание забоя производится вентиляторами местного проветривания с помощью прорезиненных или  металлических вентиляционных труб.

 В комбайновых комплексах применяют систему пылеподавления, состоящую из систем орошения, пылеотсоса и пылеулавливания.

 Система энергоснабжения комбайнового комплекса состоит из кабельного хозяйства, трансформаторной подстанции, пускателей и автоматов, в которых сосредоточена аппаратура защиты от токов утечки и токов короткого замыкания.

 Процесс проведения выработок проходческим комбайновым комплексом включает следующие технологические операции:

- разрушение забоя комбайном, погрузка отбитой горной массы на конвейер комбайна и перегрузка её на призабойные перегружатели;

- транспортирование горной массы по участковой выработке, включая операции периодического наращивания конвейера, установленного в выработке или рельсовых путей, а также обмену вагонеток;

- возведение временной крепи (того или другого вида);

- возведение постоянной крепи (металлической арочной или анкерной);

- доставка в забой элементов крепи, режущего инструмента, вентиляционных труб, рукавов, шпал и рельсов, транспортёрной ленты;

- наращивания труб для вентиляции и пылеулавливания, что обычно делается одновременно с наращиванием рельсовых путей или конвейера;

- операции с кабельным хозяйством;

- осмотр, техническое обслуживание и профилактический ремонт комплекса;

 Перечисленные технологические операции должны учитываться при составлении графика организации работ проходческого комбайнового комплекса с возможными изменениями применительно конкретных условий.

Для устранения отставания показателей горно-проходческих работ от очистной выемки необходимо обеспечить максимальное совмещение во времени выполнение названных операций.

Специализацию комплекса определяет средство механизации возведения крепи: анкерной или арочной металлической. Однако в таких специализированных комплексах основным агрегатом, предопределяющим главный технологический параметр – производительность комплекса является проходческий комбайн. Производительность каждой другой машины, входящей в технологическую цепочку комплекса, должна превышать производительность комбайна не менее, чем на 20%.

 Закономерности и параметры разрушения углей и мягких пород исполнительными органами проходческих комбайнов аналогичны очистным комбайнам, производящим скол с открытой поверхности серповидными стружками. При этом в настоящее время используются тангенциальные самозатачивающиеся резцы, имеющие опорные буртики на цилиндрических державках. (Представляют интерес резец ООО «Горный инструмент», снабженный армирующей вставкой из твёрдого сплава ВК10КС, вместо ВК8, а диаметр головки увеличен до 55 мм.). Максимальная толщина стружки (по оси диска) составляет, как правило,  30 мм. при шаге резания  60 мм., скорость  резания - 3 м/сек. При резании пород прочностью 60-80 МПа толщина и шаг резания должны быть уменьшены в три раза, а скорость резания - в 1,5 – 2 раза

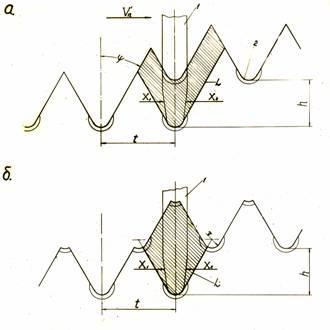

 Резание «след в след» (схема а) повышает энергоёмкость разрушения массива из-за  так называемого «наклёпа» следа резца при резании массива, что свойственно шнековым исполнительным органам с одноходовой навивкой шнека. Закономерности разрушения массива планетарно - дисковым исполнительным органом аналогичны шнековому исполнительному органу с двухходовой навивкой шнека (схема б, когда упроченный серповидный след предыдущего среза выкалывается со стороны).



ВОПРОСЫ ДЛЯ САМОКОНТРОЛЯ.

1. Проанализируйте состав перспективных комбайновых комплексов.

2. Охарактеризуйте операции процесса проведения комбайновым комплексом.

3. Рассмотрите закономерности и параметры разрушения углей и мягких пород исполнительными органами проходческих комбайнов.

ЛИТЕРАТУРА: Заплавский Г.А., Лесных В.А. "Горные работы, проведение и крепление горных выработок", М.; "Недра", 1986,272с.

С. 192-196

ФОРМА КОНТРОЛЯ:

Проверка конспекта, устный опрос.
