Ремонт и замена замков

Федеральное казенное профессиональное образовательное учреждение

№ 57 ФСИН России

Лекционный материал по теме:

Разработал:

мастер производственного обучения Васильев А.Н.

«Ремонт и замена замков».

2024 г.

Виды и типы замков

Существует большое количество видов дверных замков. Причём их можно поделить как по способу крепления, так и по механизму работы.

По способу установки на дверь замки делят на врезные, накладные и навесные.

Навесные замки, в основном, применяют для закрывания ворот и подсобных помещений, то есть там, где сложно устанавливать врезные или накладные замки. В классическом исполнении навесные замки имеют полукруглые дужки, которые вставляют в проушины (скобы), закрепленные на стыке дверного полотна и рамы, либо каждая из них - на своей дверной створке, если дверь двустворчатая.

Наиболее часто встречаются накладные замки, но, несмотря на множество достоинств, для установки на металлические двери фирмы-изготовители эти замки практически не используют. Сложностей при изготовлении и продаже дверей с накладными замками, с которыми сталкивается фирма-изготовитель, - несколько. Основной причиной отказа от установки накладного замка на металлическую дверь является удорожание изделия за счет усиления внутреннего листа дверного полотна, который для накладного замка является основанием для установки, а для качественного крепления накладного замка основание требуется достаточно массивное и прочное. К тому же накладные замки практически не совместимы с конструкцией металлической двери с внутренним притвором двери, когда на раме делается выступ для крепления дополнительного контура уплотнителя.

Врезной замок расположен внутри полотна двери, которое одновременно служит ему и креплением, и защитой. С внутренней стороны двери замок не виден, что выгодно с эстетической точки зрения.

Врезают замки, в основном, двумя способами. Наиболее простой способ установки - простая врезка снаружи по типу установки такого замка на деревянную дверь. В этом случае на торце двери видна планка замка. Более сложный способ установки врезного замка - вкладывание - применяют либо при изготовлении двери, либо при наличии достаточно большого ремонтного лючка на внутреннем листе дверного полотна. Замок устанавливают между двумя полотнами двери, вкладывают в конструкцию, и с торца в этом случае видны только ригеля, проходящие через раму дверного полотна. Второй способ значительно лучше, поскольку в раме двери проделывают меньшее количество отверстий, и, соответственно, каркас остается более прочным.

По назначению замки делят на две группы. В первую группу входят фиксирующе-запирающие замки, отличительным признаком которых является наличие фиксирующей (фалевой) защелки, ручки, которая убирает защелку внутрь корпуса замка. Фалевая защелка введена в конструкцию замка с целью фиксации двери в закрытом положении, без нее дверь при запирании придется придерживать. Как правило, фиксирующе-запирающий замок устанавливают в нижней части двери, поэтому подобные замки называют «нижними». Разумеется, в этом замке есть и запирающая часть - механизм секретности и ригель.

Замки второй группы не имеют убирающегося язычка - фиксатора (фалевой защелки) - и называются запирающими. Служат они только для запирания. В профессиональной терминологии их называют «верхними» в связи с установкой их по высоте, в основном, выше других установленных замков.

По принципу работы секретного механизма применяемые для установки в металлических дверях замки делят на группы: сувальдные замки (их еще называют плоско-сувальдные) и цилиндровые замки (личиночные, или штифтовые).

Сувальдные замки часто называют сейфовыми, так как раньше наиболее часто для установки на сейфы использовали замки именно этой группы. В действительности, сейфовым замком следует называть замок с повышенным уровнем защиты, секретности механизма и надежности. Настоящий сейфовый замок должен исправно работать с учетом более жестких условий, учитывая, например, пожароустойчивость, что достигается благодаря тому, что в его механизме отсутствуют элементы, подверженные выгоранию. Особенностью настоящего сейфового замка является невозможность вынуть ключ из замочной скважины при открытом замке. В случае предложения установить на дверь «сейфовый» замок, следует уточнить, какой именно сейфовый замок имеется в виду. Скорее всего, ввиду неграмотности предлагающего специалиста, речь идет о более простом сувальдном замке.

Цилиндровая система механизма замка является; продуктом современных технологий, она сравнительно молодая и появилась только в XX веке.

Замки этого типа в наше время получили достаточно широкое распространение, в первую очередь, из-за их удобства в использовании. В случае необходимости смены ключа конструкция замка позволяет менять только его секретную часть - цилиндр, который чаще называют личинкой. Этот элемент замка, передающий поворот ключа на привод ригелей, является тем секретным механизмом, который работает только с определенной комбинацией ключа. Основой действия цилиндрового механизма является принцип выстраивания комбинации высот достаточно маленьких элементов, более похожих на иглы, которые называются пинами. Существует так же отдельный класс замков с цилиндровой системой механизма, использующий не пины, а поворачивающиеся под разным углом шайбы. Блок пинов или шайб вращается вместе с сердечником цилиндрической формы, откуда и пошло название, внутри корпуса цилиндрового механизма.

Подготовка к сборке дверного замка

Единственное неизменное правило требует поиска подробной схемы замка, детали которого подлежат замене. Устранение неисправностей запорных устройств требует выполнения корректной сборки и разборки элементов конструкции. Перед установкой изделие разбирается с целью поиска бракованных деталей секрета, удаления проникших в него посторонних предметов. Ремонт сопровождается обязательным демонтажом. Владельцы дверных конструкций часто совершают ошибку разборки замка, приводящую к невозможности сборки деталей устройства в единую конструкцию.

Если запирающее створку устройство разбиралось, находясь непосредственно на дверном полотне, образуется другая ошибка. Неисправность замка, проявляющаяся после незаметного выпадения важных мелких деталей из корпуса секрета, предотвращается неторопливым вскрытием корпуса. Сначала во всемирной сети отыскивается схема механизма купленного устройства. После изучения схемы непрофессиональный мастер узнает подробную информацию о размещении и функционале каждой детали, обнаруживаемой в корпусе разбираемого устройства, способе крепления и взаимодействии элементов между собой.

Кроме схемы запирающего устройства, требуется наличие:

• Инструментов и смазок, облегчающих сборку и разборку конструкции ремонтируемого дверного замка;

• Отверток, выбираемых согласно спецификации используемых крепежных деталей;

• Оригинального ключа, поворотом проверяющего работоспособность замочного секрета;

• Пинцета, шила и лупы, позволяющих работать с мелкими элементами запирающего устройства;

• Рекомендуемой изготовителем замка смазки, предотвращающей повреждения трущихся деталей.

Цели сборки и разборки вынуждают покупать комплектующие, предназначенные для устранения неисправностей замка, кисточки или пылесос для удаления загрязнения, остальные средства обслуживания механизма.

Общий порядок разборки и сборки замка цилиндрового типа

Если оставить в покое секретный механизм цилиндрового запирающего устройства, разборка дверного замка значительно упростится. Множество причин становятся инициаторами частых поломок личинок, но заменить поврежденный секрет достаточно просто. Конструкция цилиндровых замков содержит три важнейшие детали, представленные корпусом, ригелями и личинкой. Несмотря на свою мощность, корпус и замочные ригели останутся бесполезными деталями без управляющей ригелями личинки. Замена этого элемента сопровождается открыванием двери, тщательного изучения торца створки в месте размещения отверстий для ригелей.

Возможно, там обнаружится удерживающая цилиндр в корпусе маленькая деталь. Перед выкручиванием личиночного крепежа замок ставится в открытое положение. После выкручивания крепежа вставленный в скважину замка ключ поворачивается в сторону. Затем повернутый ключ и личинка вытаскиваются из корпуса запирающего механизма. Если личинку вытащить сразу не получилось, ее необходимо немного покачать.

Установка новой личинки сопровождается повторением рассмотренных действий в обратном порядке. Сложности начинаются при разборке личинки для перекодирования, изготовления совместимого ключа и остальных целей. Демонтаж личинки осуществляется специальными инструментами. Специалисты советуют людям сначала вытащить цилиндр из замочного корпуса, извлечь стопорное кольцо. Следующие действия осуществляются поворотом засунутого в замочную скважину ключа на 180 градусов, фиксацией спицами нижних пинов, изъятием верхних пинов и ремонтными работами.

Самостоятельная сборка и демонтаж сувальдного замка

Размер секрета такого замка больше подобной характеристики личинки запирающего механизма цилиндрового типа. Упрощение доступа к деталям секрета разрешает проводить сборочные и разборочные работы без особых инструментов. Перед демонтажом секретного механизма рекомендуется изучить изображенное на схеме размещение сувальдных пластин. Демонтаж конструкции сувальдного замка начинается приготовлением отвертки, смазки и ветоши. Сначала выкручиваются крепежи, соединяющие крышку замочного корпуса. Ликвидация крышки обнажает присутствующие в корпусе детали и секретный механизм, представленный некоторым количеством подпружиненных пластин из металла, оборудованных особо сконфигурированными вырезами.

Пружины отводятся в сторону. Пластины, нанизанные на особые крепежи, контактирующие с хвостовиковой стойкой, извлекаются из корпуса. После манипулирования пластинами, осуществленного согласно поставленным задачам, секретный механизм собирается обратно. Каждая отдельная пластина вставляется в крепежные детали и подпружинивается. После монтажа всех элементов закрывается и привинчивается крышка замочного корпуса.

1) Рассказать и показать инструменты, используемые для замены замков.

Подавляющее большинство проблем с замком решается при помощи отвёртки. Но в арсенале мастера всегда имеется набор напильников, маслёнка и промывочная жидкость для замков. Нужны ветошь для протирания пыли и удаления избыточной смазки, а также запасные детали — стальные пружинки, личинки, сменные винты.

Главным орудием для ремонта замков является отвёртка

Если замок заклинил, открыть его поможет электродрель с набором свёрл различного диаметра. В том случае, если приходится высверливать личинку, потребуется сверло толщиной около 10 мм.

Личинка высверливается сверлом по металлу большого диаметра

Если один тип замка меняется на другой, для работы нужен гидравлический уровень, измерительный инструмент — линейка, рулетка или штангенциркуль и карандаш. Увеличение гнезда под корпус выполняется с помощью дрели или фрезера с удлинённой фрезой.

При помощи электрического фрезера высверливаются отверстия для замены замков

Иногда приходится выравнивать гнездо для замка. В деревянных дверях это делают стамеской с тонким лезвием.

Исходя из собственного опыта, замечу, что самой сложной оказывается переустановка замка в дверях, которые монтировались в лихие 90-е годы прошлого столетия. Особенно это касается металлических дверей. В те времена на рынке ещё не было обилия унифицированных замков, каждый слесарь изобретал свой собственный способ установки и крепления. В результате конструкция приобретала причудливую конфигурацию. Например, знаменитый замок «Штирлиц», популярный в гаражных кооперативах, состоял из двух блоков — секретной системы запирания и сложнейшего замка сейфового типа. Осмелившись на замену подобного устройства, надо приготовиться к решению непростого ребуса. Обычная практика в таком случае — разборка не только самого запирающего механизма, но и полный демонтаж обшивки полотна.

1. Рассказать, когда пора менять замок.

Дверной замок обеспечивает безопасность днем и ночью. А потому он должен работать исправно.

Механизм замка следует заменить на новый, если:

• Новая дверь.

• Недавно потеряны ключи.

• Замок сломан или ненадежен (заедает, прокручивается).

• Дверь недавно подвергалась взлому.

• При передачи помещения новым владельцам.

Произвести замену замкового механизма можно двумя способами:

Заменить личинку или замок.

Если вы плохо представляете, как меняют замки или просто хотите убедиться, что специалист выполнит свою работу грамотно, вам понадобится пошаговое руководство по замене замка.

1. Рассказать и показать, как определить тип замка.

МВД России рекомендует использовать замки двух разных типов. Самые популярные — цилиндровые и сувальдные замковые механизмы. Для них требуются различные методы взлома, поэтому злоумышленникам потребуется больше времени для того, чтобы проникнуть в дом.

Цилиндровые замки.

Конструкция состоит из цилиндра с личинкой и системы штифтов и пружин. Ключ к такому замку имеет плоскую форму с выемками и зазубринами. Цилиндр, основная секретная часть цилиндрового замка, извлекается без особых усилий, поэтому нет необходимости менять весь замок целиком.

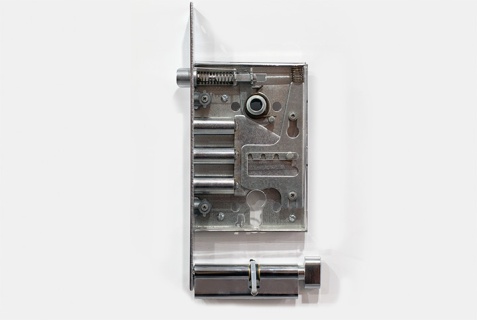

Цилиндровый замок Сувальдный замок

Сувальдный замок отличается более сложным секретным механизмом, который состоит из пакета пластин с фигурными вырезами (сувальдами). Ключ к такому замку имеет форму длинного круглого стержня с одной или двумя пластинами на конце. Ремонт и замена сувальдного замка достаточно специфичны. В подобной ситуации лучше обратиться к профессионалу.

1. Рассказать, как выбрать новый замок.

Заранее замерьте:

• Глубину входа ригелей в дверную раму.

• Расстояние от центра скважины до монтажной планки.

• Ширину ригелей от верхнего до нижнего.

• Высоту и толщину замка.

• Диаметр запорных ригелей.

Чтобы точно не ошибиться, возьмите старый замок с собой в магазин и попросите консультанта помочь подобрать новый с точно такими же параметрами. На всякий случай заранее уточните, можно ли обменять или вернуть товар, если он не подойдёт.

1. Рассказать и показать замену цилиндрового замка.

Если все-таки необходимо произвести замену цилиндрового замка целиком, для начала важно подобрать ему правильную замену.

Цилиндровый механизм состоит из двух частей — внутренней и внешней, между ними расположен поворотный кулак. Выбирая размер цилиндра, отталкивайтесь от длины ригелей и толщины полотна. Цилиндр не должен выступать из дверного полотна, иначе этим могут воспользоваться взломщики.

Для установки замка следуйте инструкции:

• Задвиньте полностью ригели, открыв замок

• Достаньте цилиндр из замка, как описано выше

• Снимите ручки, защитную накладку и удалите задвижки

Снятие с двери защитной накладки, ручки и задвижки

• Выкрутите винты, крепящие корпус замка с торца двери

• Достаньте корпус замка

Извлечение корпуса цилиндрового замка

• Установите новый замок, выполняя все перечисленные действия в обратном порядке.

Замок должен полностью помещаться в дверь, а все крепежные отверстия и пазы для ригелей совпасть. Механизм болтается или не лезет? Лучше вернуться в магазин и обменять на более подходящую модель.

1. Рассказать и показать замену сердцевины цилиндрового замка.

Благодаря особенности конструкции — наличию извлекаемого цилиндра — полная замена цилиндрового замка входной двери в большинстве случаев не требуется. Если необходимо просто поменять цилиндровый механизм секретности, и при этом остальная часть работает нормально, то замена сердечника замка входной двери станет оптимальным решением.

Процесс установки не займет много времени:

• Выкрутите крепежный винт на торцевой пластине

• Вставьте ключ в замок с внутренней стороны двери и с его помощью выньте цилиндр

Извлечение цилиндрового механизма

• Возьмите новый цилиндр — точно такой же по размеру (особенно важно совпадение расстояний от «собачки» до наружного края)

• Вставьте цилиндр с внутренней стороны

• Закрутите стопорный винт с торца двери.

Необязательно, чтобы цилиндр и замок были выпущены одним и тем же производителем, главное — их четкое совпадение по размерам.

1. Показать и рассказать замену сувального замка.

Если цилиндровые замки обычно используются в качестве нижних, сувальдные механизмы, как правило, располагаются наверху. Однако, для того чтобы избежать мостиков холода, в уличных дверях замки сувальдного типа устанавливают и сверху, и снизу.

Как поменять верхний сувальдный замок

• Крестовой отверткой выкрутите все крепежные винты на монтажной планке замка с торца двери

• Извлеките корпус механизма из полотна

Извлечение верхнего сувальдного замка

• Вложите на его место новый замок

• Заверните крепежные винты обратно.

Как поменять нижний сувальдный замок

• Комплектным шестигранником ослабьте крепление снизу ручки с наружной стороны двери

• Выкрутите декоративное кольцо на рукоятке с внутренней стороны

Выкручивание декоративного кольца на рукоятке

• Крестовой отверткой выверните все крепежные винты фланца внутренней ручки

Извлечение крепежных винтов

• Вытащите на себя рукоятку вместе с четырехгранником

• Вытащите на себя рукоятку вместе с четырехгранником

• Пыверните все винты с монтажной планки механизма

Извлечение корпуса нижнего сувальдного замка

• Установите новый замок в паз двери, выполните все перечисленные действия в обратном порядке.
