Решение задач на правила правой и левой руки

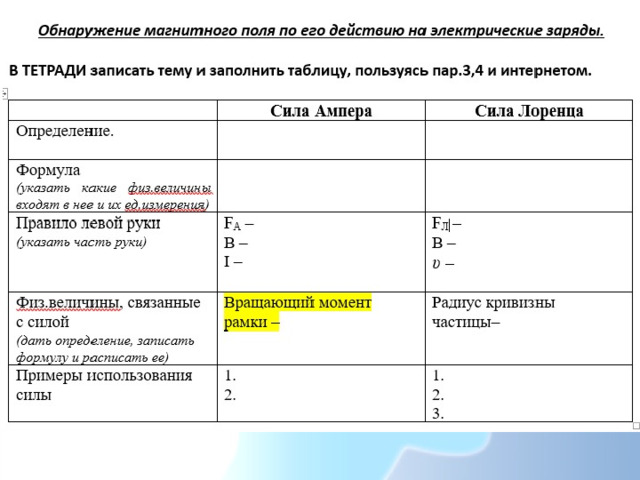

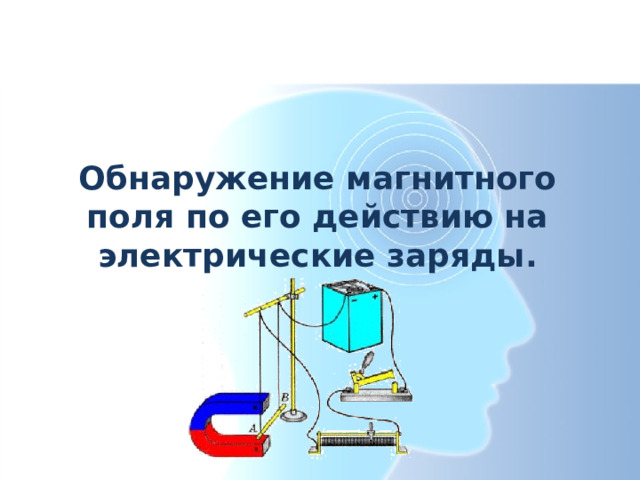

Обнаружение магнитного поля по его действию на электрические заряды.

На проводник с током, помещенный в магнитное поле, действует сила со стороны поля, которая называется сила Ампера (F А )

На заряженную частицу, влетевшую в магнитное поле, действует сила со стороны поля, которая называется сила Лоренца (F Л )

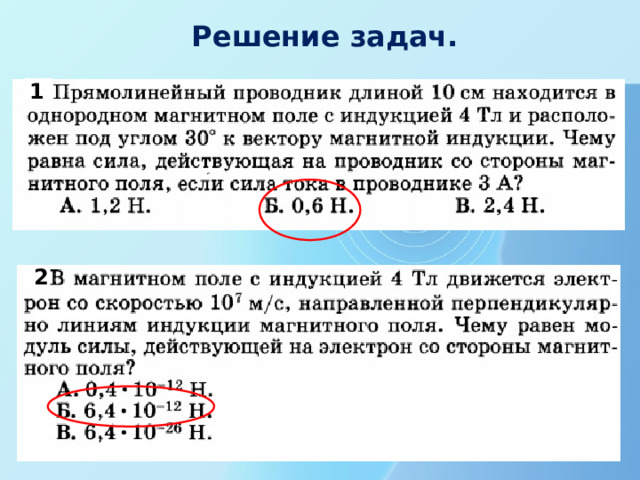

Решение задач.

1

1

2

Правило правой и левой руки

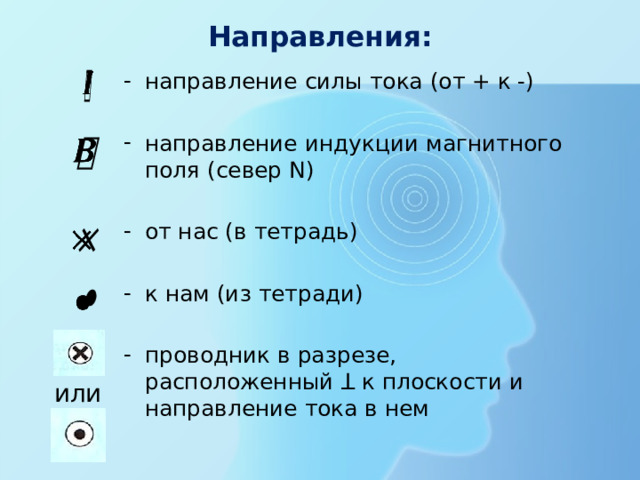

Направления:

• направление силы тока (от + к -)

• направление индукции магнитного поля (север N)

• от нас (в тетрадь)

• к нам (из тетради)

• проводник в разрезе, расположенный ꓕ к плоскости и направление тока в нем

или

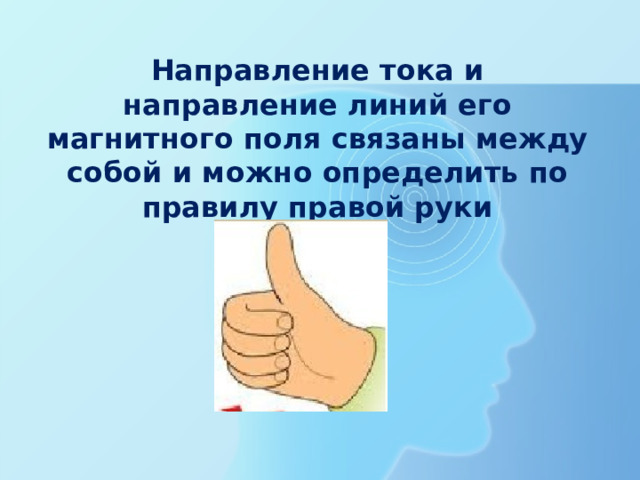

Направление тока и направление линий его магнитного поля связаны между собой и можно определить по правилу правой руки

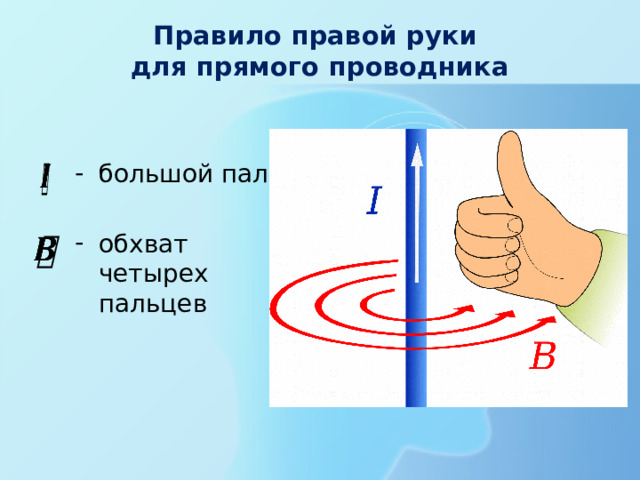

Правило правой руки для прямого проводника

• большой палец

• обхват четырех пальцев

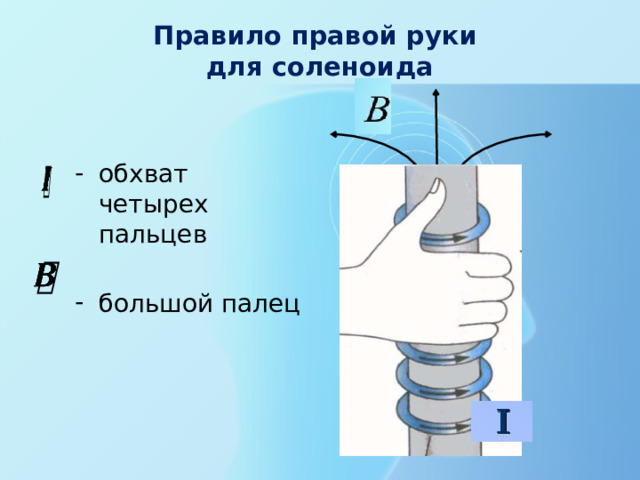

Правило правой руки для соленоида

• обхват четырех пальцев

• большой палец

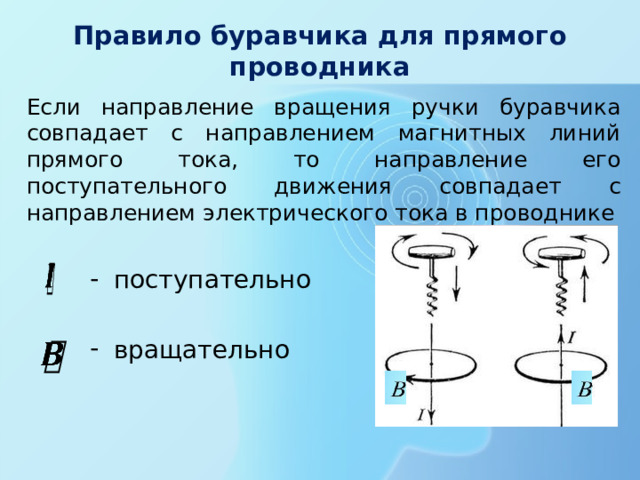

Правило буравчика для прямого проводника

Если направление вращения ручки буравчика совпадает с направлением магнитных линий прямого тока, то направление его поступательного движения совпадает с направлением электрического тока в проводнике

• поступательно

• вращательно

Направление тока в проводнике (заряженной частицы), направления линий магнитного поля и направление силы Ампера (силы Лоренца), связаны между собой и определяются по правилу левой руки

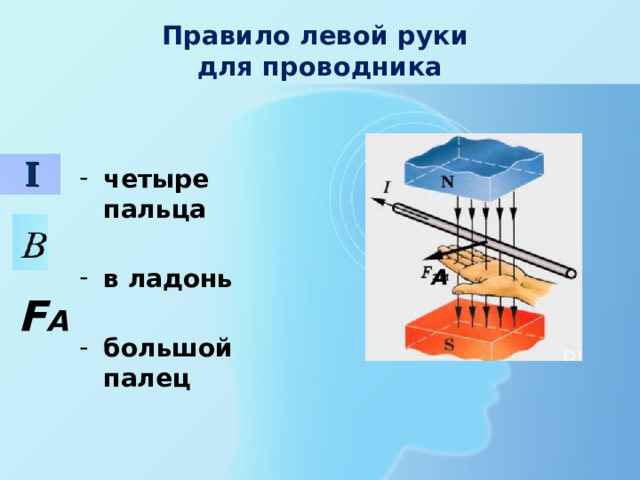

Правило левой руки для проводника

• четыре пальца

• в ладонь

• большой палец

А

F А

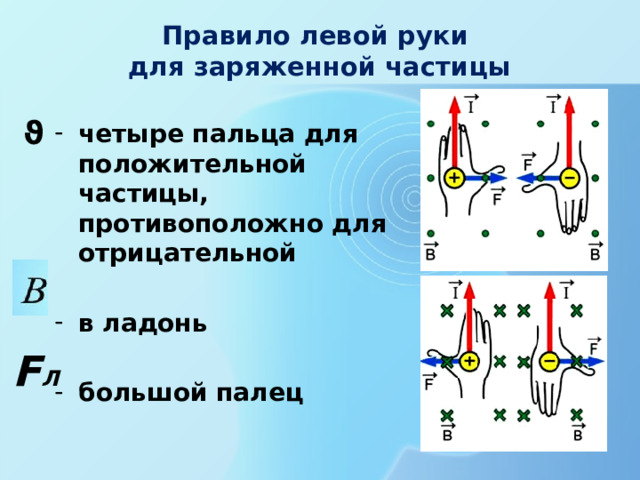

Правило левой руки для заряженной частицы

ϑ

• четыре пальца для положительной частицы, противоположно для отрицательной

• в ладонь

• большой палец

F Л

Решение задач.

Решение задач.

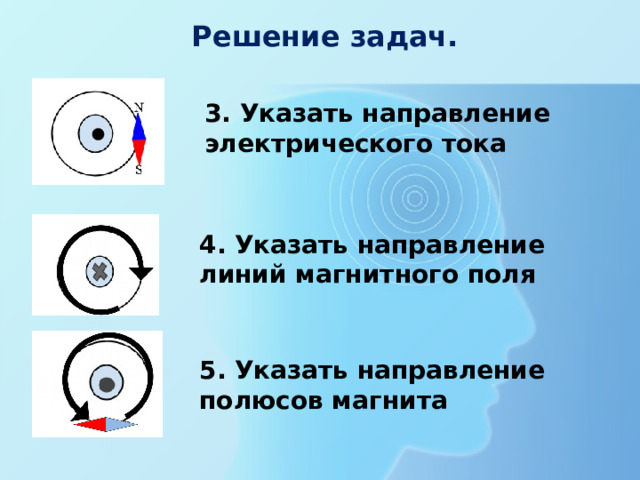

3. Указать направление электрического тока

4. Указать направление линий магнитного поля

5. Указать направление полюсов магнита

Решение задач.

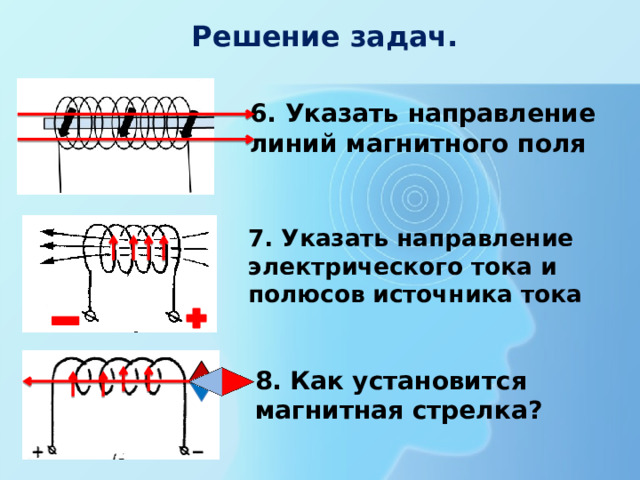

6. Указать направление линий магнитного поля

7. Указать направление электрического тока и полюсов источника тока

8. Как установится магнитная стрелка?

Решение задач.

.

.

.

А

Б

В

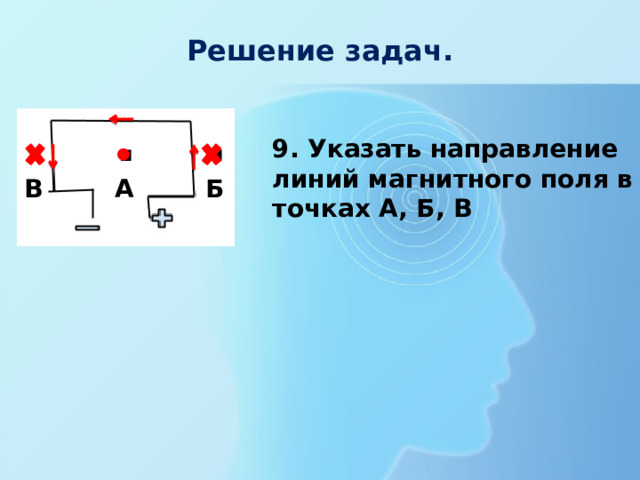

9. Указать направление линий магнитного поля в точках А, Б, В

Решение задач.

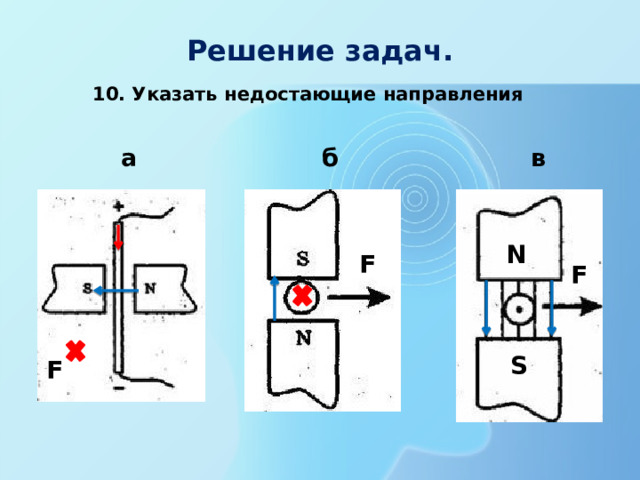

10. Указать недостающие направления

а

б

в

N

F

F

S

F

Решение задач.

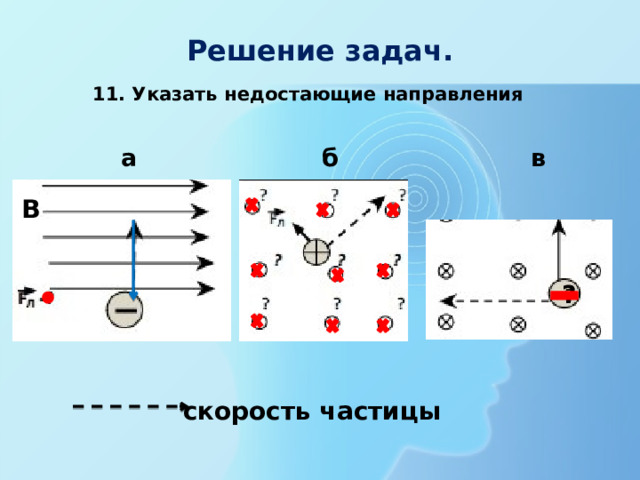

11. Указать недостающие направления

а

б

в

В

?

скорость частицы

Домашнее задание:

см.файл в дневнике.ру
