Револьвер системы Нагана

Револьвер системы Нагана

Эмиль Наган (1830-1902)

Анри-Леон Наган (1833-1900)

Револьвер системы Нагана разработан бельгийскими оружейниками братьями Эмилем и Леоном Наган. Состоял на вооружении и выпускался в ряде стран в конце XIX — середине XX века.

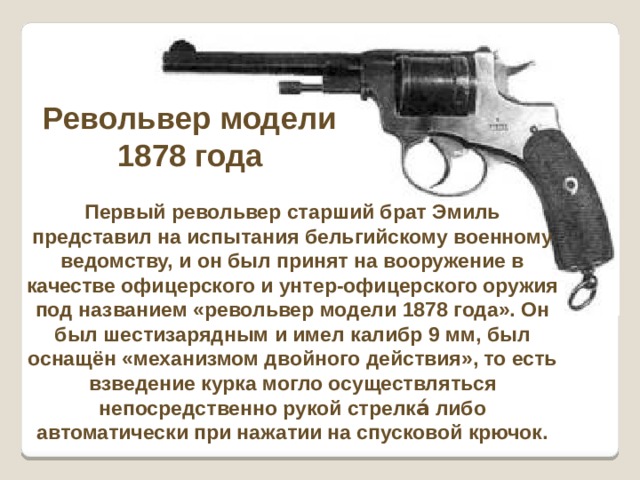

Револьвер модели 1878 года

Первый револьвер старший брат Эмиль представил на испытания бельгийскому военному ведомству, и он был принят на вооружение в качестве офицерского и унтер-офицерского оружия под названием «револьвер модели 1878 года». Он был шестизарядным и имел калибр 9 мм, был оснащён «механизмом двойного действия», то есть взведение курка могло осуществляться непосредственно рукой стрелка́ либо автоматически при нажатии на спусковой крючок.

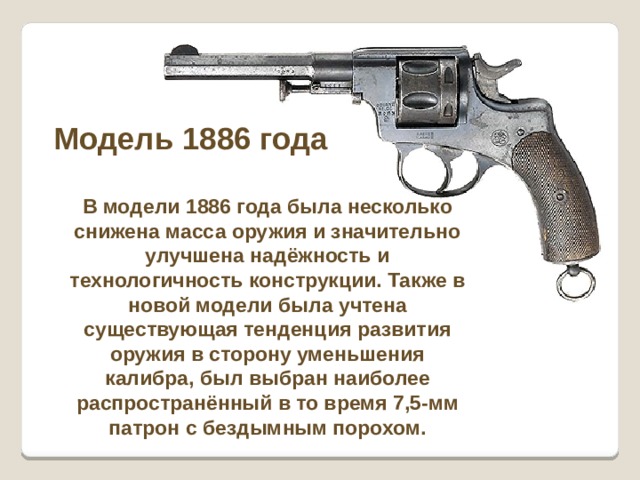

Модель 1886 года

В модели 1886 года была несколько снижена масса оружия и значительно улучшена надёжность и технологичность конструкции. Также в новой модели была учтена существующая тенденция развития оружия в сторону уменьшения калибра, был выбран наиболее распространённый в то время 7,5-мм патрон с бездымным порохом.

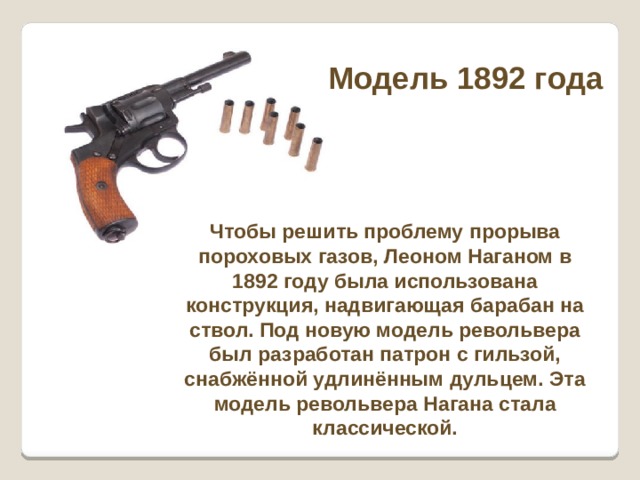

Модель 1892 года

Чтобы решить проблему прорыва пороховых газов, Леоном Наганом в 1892 году была использована конструкция, надвигающая барабан на ствол. Под новую модель револьвера был разработан патрон с гильзой, снабжённой удлинённым дульцем. Эта модель револьвера Нагана стала классической.

В конце XIX века Российская империя была вынуждена приступить к массовому перевооружению своей армии. Был объявлен конкурс, в котором победила модель Леона Нагана 1892 года. Однако Леону Нагану пришлось переделать револьвер под русский 7,62-мм калибр и после внесения ряда мелких изменений конструкция была утверждена весной 1895 года и Указом Николая II револьвер Нагана принят на вооружение русской армии.

Револьвер Нагана стал символом русской революции 1917 года и последующей Гражданской войны, а фамилия бельгийского оружейника стала нарицательным словом: наганом в просторечии стал называться любой револьвер, а иногда и пистолет.

Револьвер Нагана образца 1895 года выпускался в России, а в дальнейшем и в СССР вплоть до окончания Великой Отечественной войны, после чего снят с вооружения армии СССР и его производство прекращено. Однако еще до середины 1950-х годов револьверы системы Нагана использовались в милиции, а в системе военизированной охраны и инкассаторской службе — намного дольше.

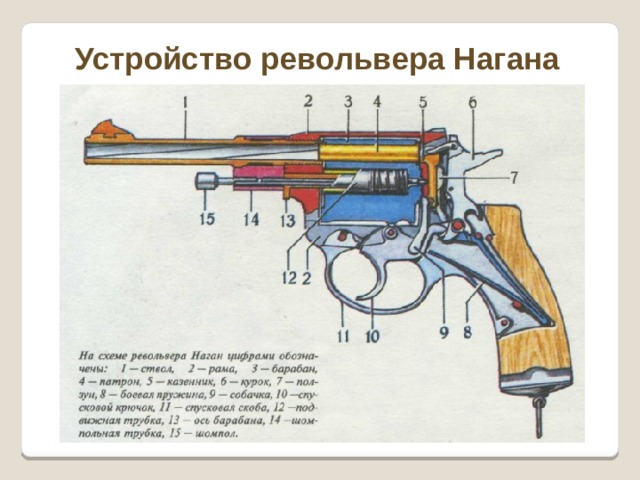

Устройство револьвера Нагана

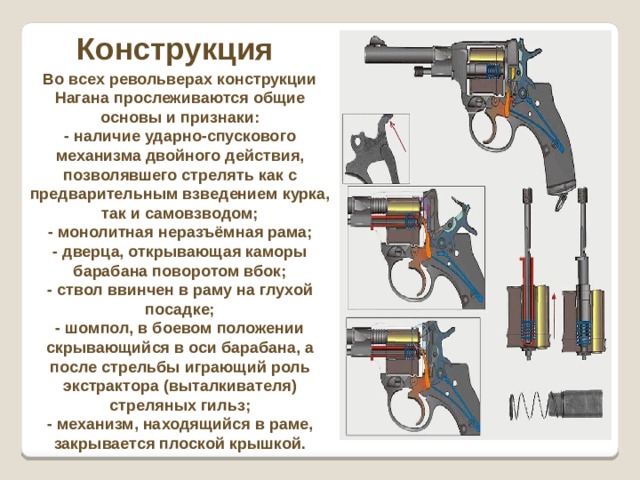

Конструкция

Во всех револьверах конструкции Нагана прослеживаются общие основы и признаки:

- наличие ударно-спускового механизма двойного действия, позволявшего стрелять как с предварительным взведением курка, так и самовзводом;

- монолитная неразъёмная рама;

- дверца, открывающая каморы барабана поворотом вбок;

- ствол ввинчен в раму на глухой посадке;

- шомпол, в боевом положении скрывающийся в оси барабана, а после стрельбы играющий роль экстрактора (выталкивателя) стреляных гильз;

- механизм, находящийся в раме, закрывается плоской крышкой.

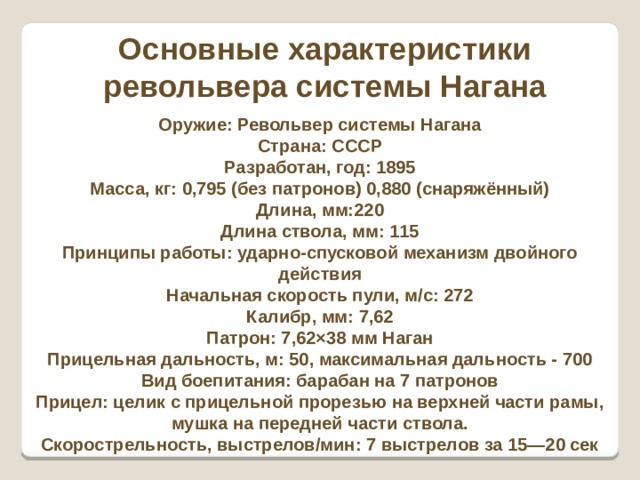

Основные характеристики револьвера системы Нагана

Оружие: Револьвер системы Нагана

Страна: СССР

Разработан, год: 1895

Масса, кг: 0,795 (без патронов) 0,880 (снаряжённый)

Длина, мм:220

Длина ствола, мм: 115

Принципы работы: ударно-спусковой механизм двойного действия

Начальная скорость пули, м/с: 272

Калибр, мм: 7,62

Патрон: 7,62×38 мм Наган

Прицельная дальность, м: 50, максимальная дальность - 700

Вид боепитания: барабан на 7 патронов

Прицел: целик с прицельной прорезью на верхней части рамы, мушка на передней части ствола.

Скорострельность, выстрелов/мин: 7 выстрелов за 15—20 сек

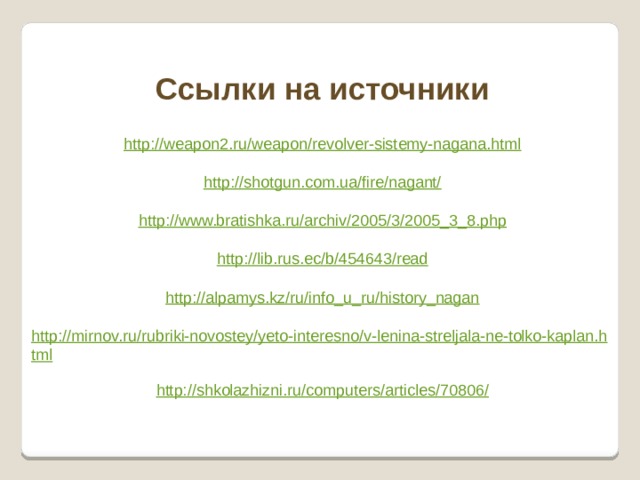

Ссылки на источники
