«Режим работы и устройство асинхронной машины»

Раздел 1. Асинхронный двигатель

Введение

Асинхронные двигатели — это самые простые в конструктивном отношении и в изготовлении, надёжные и самые дешёвые из всех типов электрических двигателей. Они не имеют щёточно-коллекторного узла либо узла скользящего токосъёма, что помимо высокой надёжности обеспечивает минимальные эксплуатационные расходы.

Асинхронные двигатели широко используются не только в промышленности, строительстве, сельском хозяйстве, но и в частном секторе, в быту, в домашних мастерских, на садовых участках. Однофазные асинхронные двигатели приводят во вращение стиральные машины, вентиляторы, небольшие деревообрабатывающие станки, электрические инструменты, насосы для подачи воды.

К достоинствам асинхронных двигателей можно отнести простоту конструкции, экономичность, долговечность, высокий КПД. К недостаткам — невозможность плавного регулирования частоты вращения.

Лекция 1. Режим работы и устройство асинхронной машины

План лекции:

  1. Режим работы асинхронной машины

  2. Устройство асинхронных двигателей

  3. Контрольные вопросы

  1. Режим работы асинхронной машины

В соответствии с принципом обратимости электрических машин асинхронные машины могут работать как в двигательном, так и в генераторном режимах. Кроме того, возможен еще и режим электромагнитного торможения противовключением.

1.1 Двигательный режим. При включении обмотки статора в сеть трех­фазного тока возникает вращающееся магнитное поле, которое, сцепляясь с короткозамкнутой обмот­кой ротора, наводит в ней ЭДС. При этом в стерж­нях обмотки ротора появляются токи (см. рис. 6.4). В результате взаимодействия этих токов с вращаю­щимся магнитным полем на роторе возникают элек­тромагнитные силы. Совокупность этих сил создает электромагнитный вращающий момент, под дейст­вием которого ротор асинхронного двигателя при­ходит во вращение с частотой n2 1 в сторону вра­щения поля статора. Если вал асинхронного двигателя механически соединить с валом какого-либо исполнительного механизма ИМ (станка, подъ­емного крана и т. п.), то вращающий момент двига­теля М, преодолев противодействующий (нагрузоч­ный) момент Мнагр, исполнительного механизма, приведет механизм во вращение. Следовательно, электрическая мощность Р1, поступающая в двига­тель из сети, в основной своей части преобразуется в механическую мощность Р1 и передается исполни­тельному механизму ИМ (рис. 10.1, б).

Весьма важным параметром асинхронной ма­шины является скольжение — величина, характери­зующая разность частот вращения ротора и вра­щающегося поля статора:

S = (n1n2)/ n1 (10.1)

Скольжение выражают в долях единицы либо в процентах. В последнем случае величину, получен­ную по (10.1), следует умножить на 100.

Вполне очевидно, что с увеличением нагрузочного момента на валу асинхронного двигателя частота вращения ротора n2 умень­шается. Следовательно, скольжение асинхронного двигателя зави­сит от механической нагрузки на валу двигателя и может изме­няться в диапазоне 0 s 1.

При включении асинхронного двигателя в сеть в начальный момент времени ротор под влиянием сил инерции неподвижен (n2 = 0). При этом скольжение s равно единице.

Рис. 10.1. Режимы работы асинхронной машины


В режиме работы двигателя без нагрузки на валу (режим холостого хода) ротор вращается с частотой лишь немного меньшей синхронной частоты вращения n1 и скольжение весьма мало отличается от нуля (s ≈ 0). Скольжение, соответствующее номинальной нагрузке двигателя, называют номинальным скольжением shom. Для асинхронных дви­гателей общего назначения shom = 1 8%, при этом для двигателей большой мощности sном = 1%, а для двигателей малой мощности sном = 8%.

Преобразовав выражение (10.1), получим формулу для опре­деления асинхронной частоты вращения (об/мин):

n2 = n1(1-s). (10.2)



Пример 1. Трехфазный асинхронный двигатель с числом полюсов 2р = 4 работает от сети с частотой тока f1 = 50 Гц. Определить частоту вращения двигателя при номинальной нагрузке, если скольжение при этом составляет 6%.

Решение.

Синхронная частота вращения

n1 = f1 60/ р = 50 • 60/4 = 1500 об/мин.

Номинальная частота вращения по (10.2)

nном = n1(1 - sном ) = 1500(1 - 0,06) = 1412 об/мин.



Вывод: Двигательный режим асинхронного двигателя применяется для приведения во вращение различных механических устройств, насосов, лебедок, механизмов, редукторов и т.п. посредством преобразования механической энергии в электрическую.

Принцип действия: если ротор неподвижен или частота его вращения меньше синхронной, то вращающееся магнитное поле пересекает проводники обмотки ротора и индуцирует в них электродвижущую силу, под действием которой в обмотке ротора возникает ток. На проводники с током этой обмотки (а точнее, на зубцы сердечника ротора), действуют электромагнитные силы; их суммарное усилие образует электромагнитный вращающий момент, увлекающий ротор вслед за магнитным полем. Если этот момент достаточен для преодоления сил трения, ротор приходит во вращение.

В двигательном режиме частота вращения ротора немного меньше, а в генераторном режиме — больше частоты вращения магнитного поля.



1.2 Генераторный режим. Если обмотку статора включить в сеть, а ротор асинхронной машины посредством приводного дви­гателя ПД (двигатель внутреннего сгорания, турбина и т. п.), яв­ляющегося источником механической энергии, вращать в направ­лении вращения магнитного поля статора с частотой n2 n1, то направление движения ротора относительно поля статора изме­нится на обратное (по сравнению с двигательным режимом работы пой машины), так как ротор будет обгонять поле статора. При этом скольжение станет отрицательным, а ЭДС, наведенная в обмотке ротора, изменит свое направление. Электромагнитный момент на роторе М также изменит свое направление, т. е. будет направлен встречно вращающемуся магнитному полю статора и станет тормозящим по отношению к вращающемуся моменту приводного двигателя М1 (рис. 10.1, а). В этом случае механическая мощность приводного двигателя в основной своей части будет преобразована в электрическую активную мощность Р2 перемен­ного тока. Особенность работы асинхронного генератора состоит в том, что вращающееся магнитное поле в нем создается реактивной мощностью Q трехфазной сети, в которую включен генератор и да он отдает вырабатываемую активную мощность Р2. Следовательно, для работы асинхронного генератора необходим источник переменного тока, при подключении к которому происходит возбуждение генератора, т. е. в нем возбуждается вращающееся маг­нитное поле.

Скольжение асинхронной машины в генераторном режиме может изменяться в диапазоне - ∞ s



Вывод: Генераторный режим асинхронного двигателя возникает, если ротор начинает вращаться быстрее магнитного поля. В этом режиме электродвигатель преобразует механическую энергию в электрическую и отдаёт её в сеть.

Для работы асинхронной машины в генераторном режиме требуется источник реактивной мощности, создающий магнитное поле. При отсутствии первоначального магнитного поля в обмотке статора поток создают с помощью постоянных магнитов, либо при активной нагрузке за счёт остаточной индукции машины и конденсаторов, параллельно подключённых к фазам обмотки статора.

Генераторный режим асинхронного двигателя используется в механизмах с активным моментом. Например, в таком режиме могут работать двигатели эскалаторов метро (при движении вниз), опускании груза в подъёмных кранах, двигатели лифтов.

1.3 Режим торможения противовключением. Если у работаю­щего трехфазного асинхронного двигателя поменять местами любую пару подходящих к статору из сети присоединительных проводов, то вращающееся поле статора изменит направление вращения на обратное. При этом ротор асинхронной машины под действием сил инерции будет продолжать вращение в прежнем правлении. Другими словами, ротор и поле статора асинхронной машины будут вращаться в противоположных направлениях. В этих условиях электромагнитный момент машины, направленный в сторону вращения поля статора, будет оказывать на ротор тормозящее действие (рис. 10.1, в). Этот режим работы асинхронной машиины называется электромагнитным торможением противовключением. Активная мощность, поступающая из сети в машину при этом режиме, частично затрачивается на компенсацию механической мощности вращающегося ротора, т. е. на его торможение.

В режиме электромагнитного торможения частота вращения ротора является отрицательной, а поэтому скольжение приобрета­ет положительные значения больше единицы:

s = [n1 - (- n2)] / n1 = (n1 + n2) /n1 1. (10.3)

Скольжение асинхронной машины в режиме торможения противовключением может изменяться в диапазоне 1 s

Обобщая изложенное о режимах работы асинхронной маши­ны, можно сделать вывод: характерной особенностью работы асинхронной машины является неравенство частот вращения маг­нитного поля статора n1 и ротора n2, т. е. наличие скольжения, так как только в этом случае вращающееся магнитное поле наводит в обмотке ротора ЭДС и на роторе возникает электромагнитный момент. При этом каждому режиму работы асинхронной машины соответствует определенный диапазон изменений скольжения, а следовательно, и частоты вращения ротора.

Из рассмотренных режимов работы наибольшее практическое применение получил двигательный режим асинхронной машины, т. е. чаще используют асинхронные двигатели, которые составля­ют основу современного электропривода, выгодно отличаясь от других электродвигателей простотой конструкции и высокой на­дежностью. Поэтому теорию асинхронных машин принято изла­гать применительно к асинхронным двигателям.

Вывод: Торможение противовключением происходит в том случае, когда магнитное поле статора вращается в одном направлении, а ротор в противоположном. При этом угловая скорость ротора и создаваемый двигателем момент имеют противоположные знаки. Основным способом перевода работающего двигателя в этот режим является переключение любых двух фаз статора.

  1. Устройство асинхронных двигателей

Асинхронный двигатель состо­ит из двух основных частей, разделенных воздушным зазором: неподвижного статора и вращающегося ротора. Каждая из этих частей имеет сердечник и обмотку. При этом обмотка статора включается в сеть и является как бы первичной, а обмотка ротора - вторичной, так как энергия в нее поступает из обмотки статора за счет магнитной связи между этими обмотками.

По своей конструкции асинхронные двигатели разделяются на два вида: двигатели с короткозамкнутым ротором и двигатели с фазным ротором. Рассмотрим устройство трехфазного асинхронного двигателя с короткозамкнутым ротором (рис. 10.2). Двига­тели этого вида имеют наиболее широкое применение.

Неподвижная часть двигателя — статор — состоит из корпуса 11 и сердечника 10 с трехфазной обмоткой (см. гл. 8). Корпус дви­гателя отливают из алюминиевого сплава или из чугуна либо делают сварным. Рассматриваемый двигатель имеет закрытое обду­ваемое исполнение. Поэтому поверхность его корпуса имеет ряд продольных ребер, назначение которых состоит в том, чтобы увеличить поверхность охлаждения двигателя.

В корпусе расположен сердечник статора 10, имеющий шихтованную конструкцию: отштампованные листы из тонколистовой электротехнической стали толщиной обычно 0,5 мм покрыты сло­ем изоляционного лака, собраны в пакет и скреплены специаль­ными скобами или продольными сварными швами по наружной поверхности пакета. Такая конструкция сердечника способствует значительному уменьшению вихревых токов, возникающих в процессе перемагничивания сердечника вращающимся магнитным полем. На внутренней поверхности сердечника статора имеются продольные пазы, в которых расположены пазовые части обмотки статора (см. рис. 8.1), соединенные в определенном порядке лобовыми частями, находящимися за пределами сердечника по его торцовым сторонам.

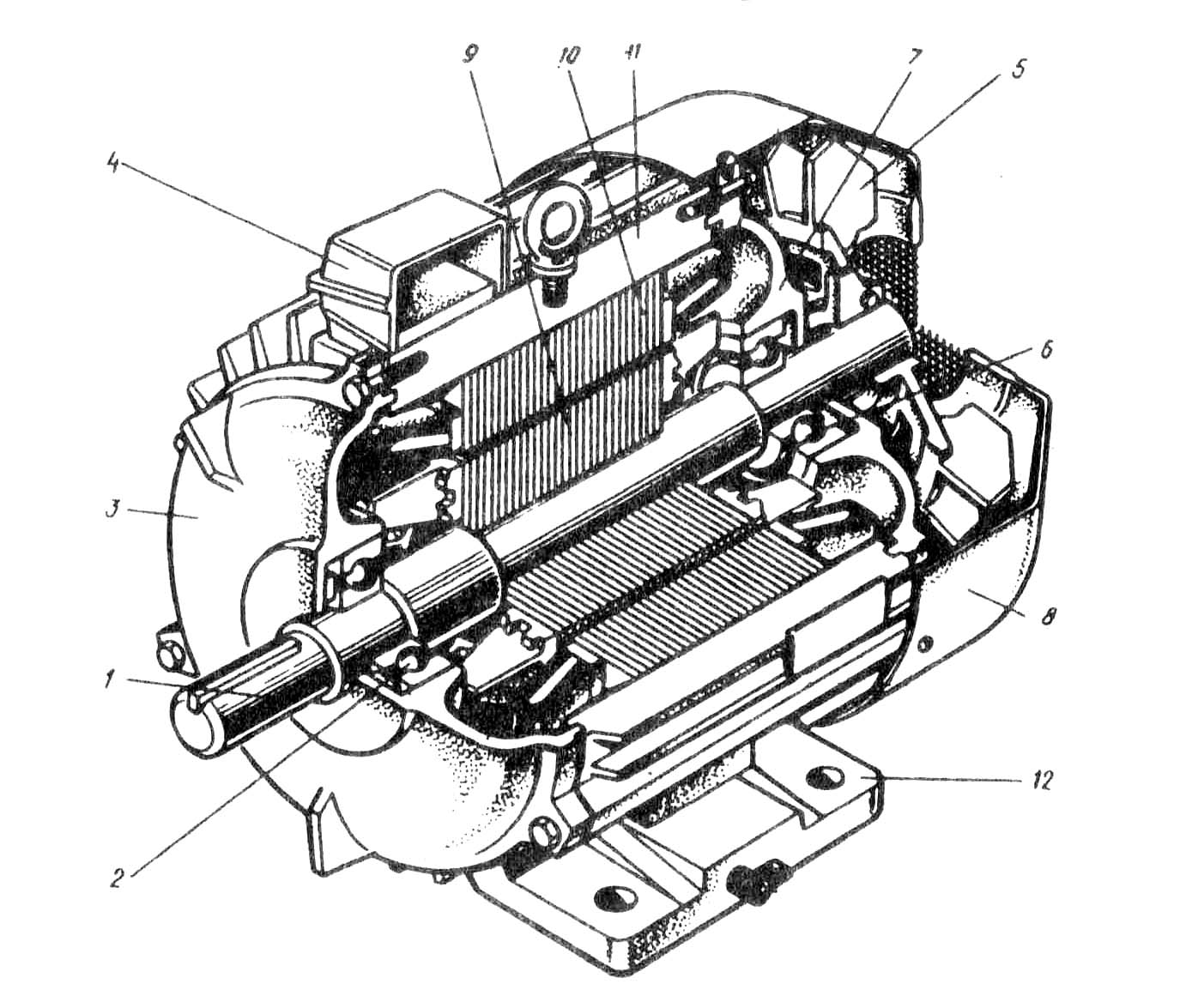

Рис. 10.2. Устройство трехфазного асинхронного двигателя

с короткозамкнутым ротором:

1 — вал; 2, 6 — подшипники; 3, 7 — подшипниковые щиты; 4 — коробка выводов; 5 — вентилятор; 8 — кожух вентилятора; 9 — сердечник ротора с короткозамкнутой обмоткой; 10 — сердечник статора с обмоткой; 11 — корпус; 12 — лапы

В расточке статора расположена вращающаяся часть двигателя ротор, состоящий из вала 1 и сердечника 9 с короткозамкнутой обмоткой. Такая обмотка, называемая «беличье колесо», представляет собой ряд металлических (алюминиевых или медных стержней, расположенных в пазах сердечника ротора, замкнутых с двух сторон короткозамыкающими кольцами (рис. 10.3, а). Сердечник ротора также имеет шихтованную конструкцию, но листы ротора не покрыты изоляционным лаком, а имеют на своей поверхности тонкую пленку окисла. Это является достаточной изоляцией, ограничивающей вихревые токи, так как величина их невелика из-за малой частоты перемагничивания сердечника ротора. Например, при частоте сети 50 Гц и номинальном скольжении 6 % частота перемагничивания сердечника ротора со­ставляет 3 Гц.

Короткозамкнутая об­мотка ротора в большинстве двигателей выполняется за­ливкой собранного сердеч­ника ротора расплавленным алюминиевым сплавом. При этом одновременно со стержнями обмотки отли­ваются короткозамыкающие кольца и вентиляционные лопатки (рис. 10.3, б).

Вал ротора вращается в подшипниках качения 2 и 6, расположенных в подшип­никовых щитах 3 и 7.

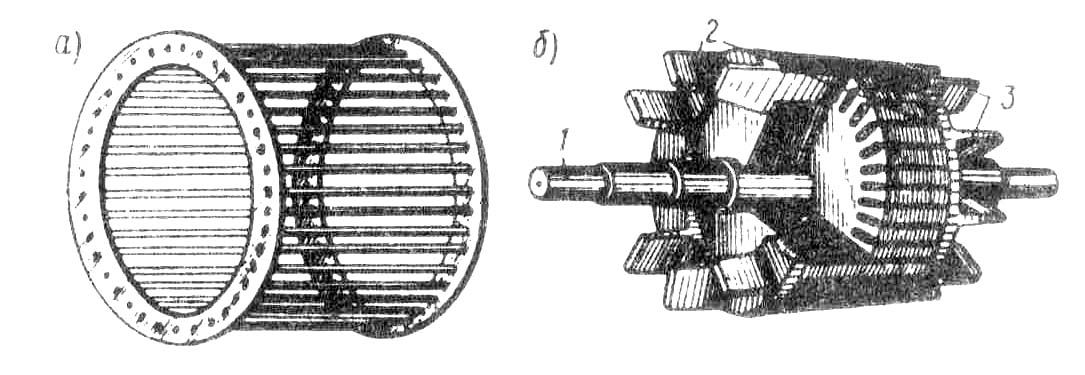

Рис. 10.3. Короткозамкнутый ротор:

а — обмотка «беличья клетка», б — ротор с обмоткой, выпол­ненной методом литья под давлением; 1 — вал;,2 — короткозамыкающие кольца; 3 — вентиляционные лопатки

Вал ротора вращается в подшипниках качения 2 и 6, расположенных в подшип­никовых щитах 3 и 7.

Охлаждение двигателя осуществляется методом об­дува наружной оребренной поверхности

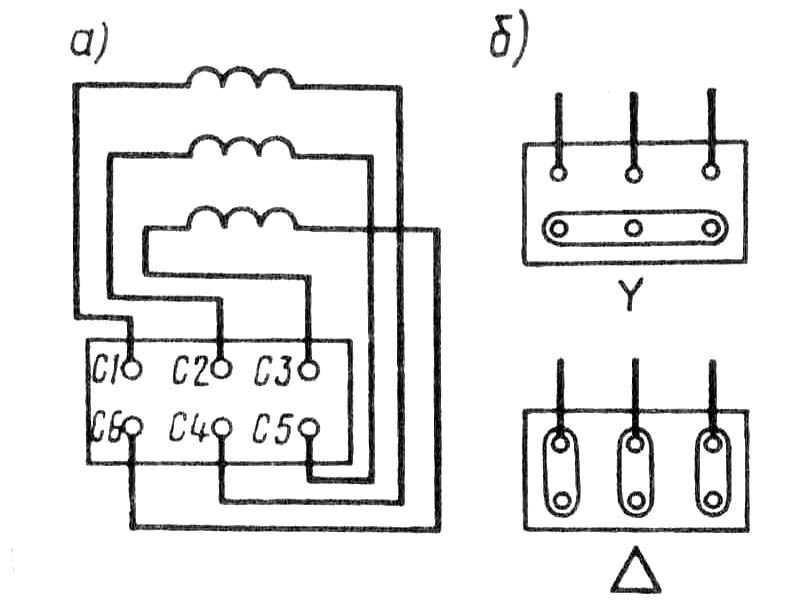

Рис. 10.4. Расположение выводов об­мотки статора

(а) и положение пере­мычек при соединении

обмотки стато­ра звездой и треугольником (б)


корпуса. Поток воздуха создается центробежным вентилятором 5, прикрытым ко­жухом 8. На торцовой поверхности этого кожуха имеются отвер­стия для забора воздуха. Двигатели мощностью 15 кВт и более помимо закрытого делают еще и защищенного исполнения с внут­ренней самовентиляцией. В подшипниковых щитах этих двигате­лей имеются отверстия (жалюзи), через которые воздух посредст­вом вентилятора прогоняется через внутреннюю полость двигателя. При этом воздух «омывает» нагретые части (обмотки, сердечники) двигателя и охлаждение получается более эффектив­ным, чем при наружном обдуве.

Концы обмоток фаз выводят на зажимы коробки выводов 4. Обычно асинхронные двигатели предназначены для включения в трехфазную сеть на два разных напряжения, отличающиеся в раз. Например, двигатель рассчитан для включения в сеть на напряжения 380/660 В. Если в сети линейное напряжение 660 В, то обмотку статора следует соединить звездой, а если 380 В, то тре­угольником. В обоих случаях напряжение на обмотке каждой фазы будет 380 В. Выводы обмоток фаз располагают на панели таким образом, чтобы соединения обмоток фаз было удобно выполнять посредством перемычек, без перекрещивания послед­них (рис. 10.4). В некоторых двигателях небольшой мощности в коробке выводов имеется лишь три зажима. В этом случае двигатель может быть включен в сеть на одно напряжение (соединение обмотки статора такого двигателя звездой или треугольником вы­полнено внутри двигателя).

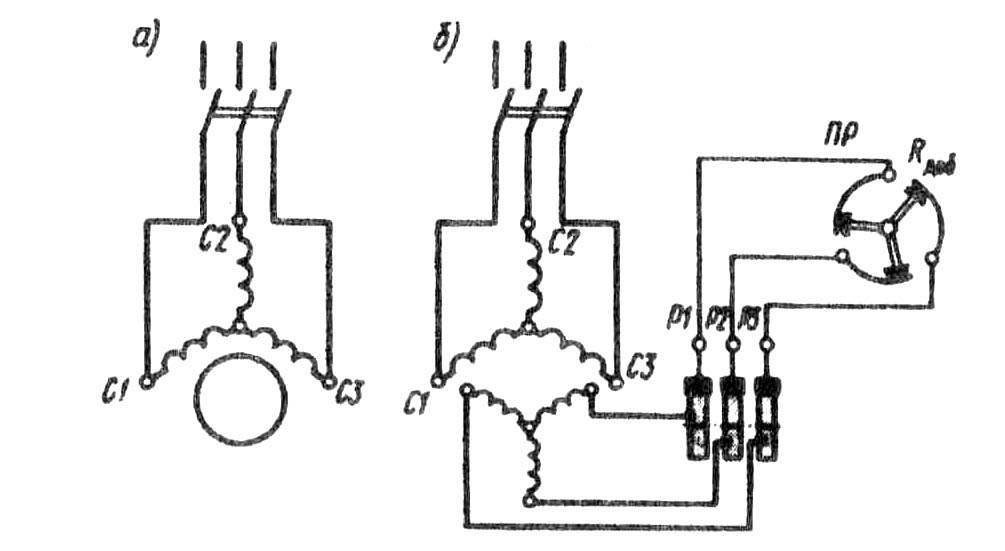

Рис. 10.5. Принципиальные схемы включения трех­фазных асинхронных двигателей с

короткозамкнутым (а) и фазным (б) ротором

Монтаж двигателя в месте его установки осуществляется либо посредством лап 12 (см. рис. 10.2), либо посредством фланца. В последнем случае на подшипниковом щите (обычно со стороны выступающего конца вала) делают фланец с отверстиями для крепления двигателя на рабочей машине. Для предохранения обслуживающего персонала от возможного поражения электрическим током двигатели снабжаются болтами заземления (не менее двух). Принципиальная схема включения в трехфазную сеть асинхронного двигателя с короткозамкнутым ротором показана на рис. 10.5, а.

Другая разновидность трехфазных асинхронных двигателей - двигатели с фазным ротором — конструктивно отличается от рассмотренного двигателя главным образом устройством ротора (рис. 10.6). Статор этого двигателя также состоит из корпуса 3 и сердечника 4 с трехфазной обмоткой. У него имеются подшипниковые щиты 2 и 6 с подшипниками качения 1 и 7. К корпусу 3 прикреплены лапы 10 и коробка выводов 9. Однако ротор имеет более сложную конструкцию. На валу 8 закреплен шихтованный Сердечник 5 с трехфазной обмоткой, выполненной аналогично об­мотке статора. Эту обмотку соединяют звездой, а ее концы при­соединяют к трем контактным кольцам 11, расположенным на ва­лу и изолированным друг от друга и от вала. Для осуществления электрического контакта с обмоткой вращающегося ротора на ка­ждое контактное кольцо 1 (рис. 10.7) накладывают обычно две щетки 2, распола­гаемые в щеткодержателях 3. Каждый щеткодержатель снабжен пружинами, обес­печивающими прижатие щеток к контактному кольцу с определенным усилием.

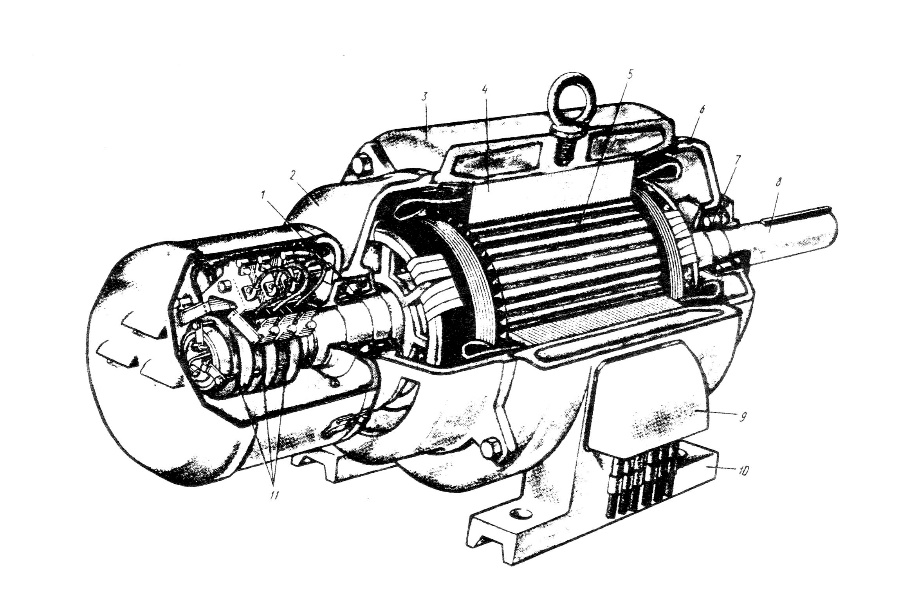

Рис. 10.6 Устройство трехфазного асинхронного двигателя с фазным ротором:

1, 7 – подшипники, 2,6 – подшипниковые щиты, 3 – корпус, 4 – сердечник статора с обмоткой, 5 – сердечник ротора, 8 – вал, 9 – коробка выводов, 10 – лапы, 11 – контактные кольца

Асинхронные двигатели с фазным ротором имеют более сложную конструк­цию и менее надежны, но они обладают лучшими регулировочными и пусковыми свойствами, чем двигатели с короткозамкнутым ротором (см. гл. 15). Принципиальная схема включения в трехфазную сеть асинхронного двигателя с фазным ротором показана на рис. 10.5, б. Обмотка ротора этого двигателя соединена с пусковым реостатом ПР, создающим в цепи роторадобавочное сопротивление Rдоб.

На корпусе асинхронного двигателя прикреплена табличка, на которой указаны тип двигателя, завод-изготовитель, год выпуска и номинальные данные (полезная мощность, напряжение, ток, коэффициент мощности, частота вращения и КПД).

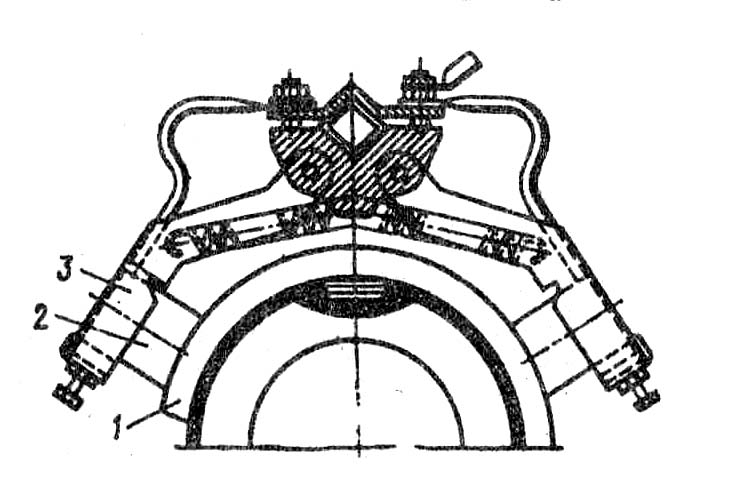

Рис. 10.7 Расположение щеткодержа­телей


Контрольные вопросы
  1. Что такое скольжение асинхронной машины?

  2. Каков диапазон изменения скольжения асинхронной машины в различных режимах ее работы?

  3. С какой целью обмотку статора асинхронного генератора подключают к сети трехфазного тока?

  4. Каким образом асинхронный двигатель можно перевести в режим электро­магнитного торможения?

  5. Объясните конструкцию короткозамкнутого и фазового роторов.

  6. Трехфазный асинхронный двигатель предназначен для работы при напряже­ниях сети 220/380 В. Как следует соединить обмотку статора этого двигателя при напряжении сети 220 В и как — при напряжении 380 В?
