Резистивный нагреватель из подручных материалов

Резистивный нагреватель из подручных материалов

Кружок: «Проекты и инновации»

Выполнили: Матаннанов А.К., студенты группы МРА-10 Алексеев Ф.Д., Шергина У.С.

Введение

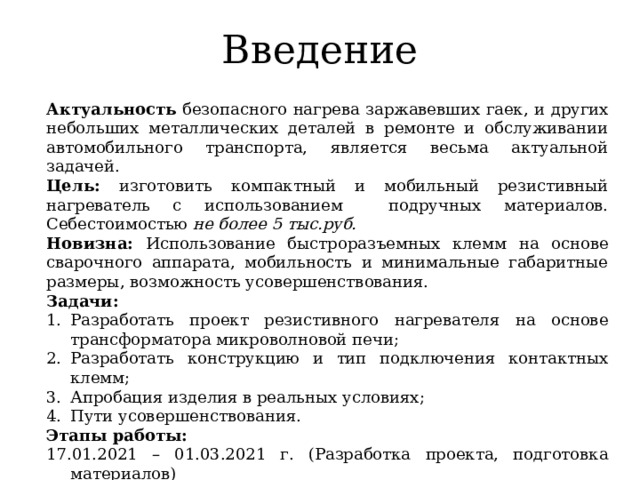

Актуальность безопасного нагрева заржавевших гаек, и других небольших металлических деталей в ремонте и обслуживании автомобильного транспорта, является весьма актуальной задачей.

Цель: изготовить компактный и мобильный резистивный нагреватель с использованием подручных материалов. Себестоимостью не более 5 тыс.руб.

Новизна: Использование быстроразъемных клемм на основе сварочного аппарата, мобильность и минимальные габаритные размеры, возможность усовершенствования.

Задачи:

• Разработать проект резистивного нагревателя на основе трансформатора микроволновой печи;
• Разработать конструкцию и тип подключения контактных клемм;
• Апробация изделия в реальных условиях;
• Пути усовершенствования.

Этапы работы:

17.01.2021 – 01.03.2021 г. (Разработка проекта, подготовка материалов)

01.03.2021 – 01.04.2021 г. (Изготовление резистивного нагревателя)

01.04.2021 по настоящее время (Апробация и улучшение)

Назначение

Резистивный нагреватель относится к нагревательным приборам, преобразующим электрическую энергию в тепловую, и может быть использовано для нагрева заржавевших гаек, и других небольших металлических деталей.

Отмечается, что при использовании микроконтроллера увеличивается возможность изделия, такие как точечная сварка тонкостенных листов и.т.д.

Аналоги заводские стоят примерно от 15 тыс. рублей, отмечается что имеются аналоги стоимостью 45 тыс. рублей.

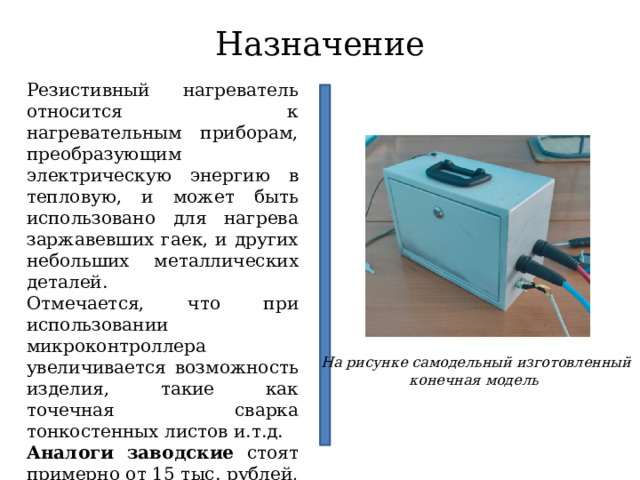

На рисунке самодельный изготовленный

конечная модель

Разработка проекта резистивного нагревателя на основе трансформатора микроволновой печи

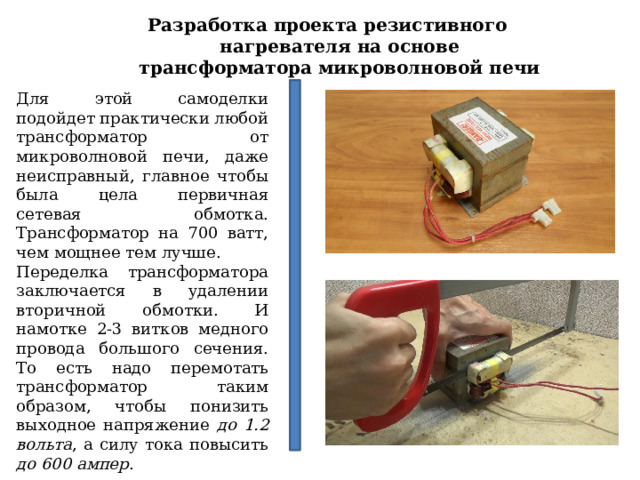

Для этой самоделки подойдет практически любой трансформатор от микроволновой печи, даже неисправный, главное чтобы была цела первичная сетевая обмотка. Трансформатор на 700 ватт, чем мощнее тем лучше.

Переделка трансформатора заключается в удалении вторичной обмотки. И намотке 2-3 витков медного провода большого сечения. То есть надо перемотать трансформатор таким образом, чтобы понизить выходное напряжение до 1.2 вольта , а силу тока повысить до 600 ампер .

Разработка конструкции и типа подключения контактных клемм

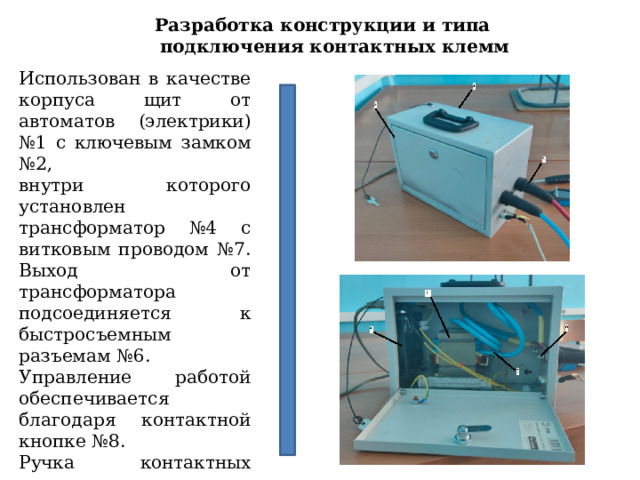

Использован в качестве корпуса щит от автоматов (электрики) №1 с ключевым замком №2,

внутри которого установлен трансформатор №4 с витковым проводом №7. Выход от трансформатора подсоединяется к быстросъемным разъемам №6.

Управление работой обеспечивается благодаря контактной кнопке №8.

Ручка контактных клемм изолирована толстой резиной для удобства №9.

С задней части имееться вентилятор охлаждения №5.

Общий вид

Апробация изделия в реальных условиях

Резистивный нагреватель будет очень хорошим помощником, как для домашнего мастера, так для мастера по ремонту автомобилей. Ведь очень часто приходится откручивать заржавевшие гайки методом нагрева с резким охлаждением холодной водой.

Пути усовершенствования

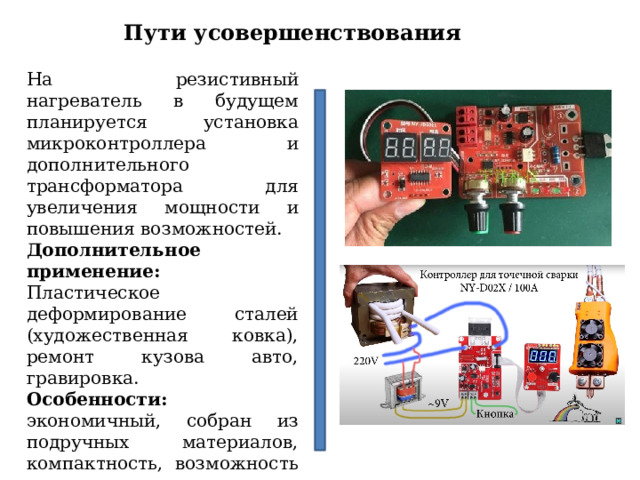

На резистивный нагреватель в будущем планируется установка микроконтроллера и дополнительного трансформатора для увеличения мощности и повышения возможностей.

Дополнительное применение:

Пластическое деформирование сталей (художественная ковка), ремонт кузова авто, гравировка.

Особенности: экономичный, собран из подручных материалов, компактность, возможность усовершенствования.

Быстросъемный разъем по результатам апробации показал положительные результаты в удобстве и приятному дизайну.
