Реферат по физике за 7 класс

Реферат

На тему: Водопровод

Проверил: Абикенов С.М.

Подготовила: ученица 7 «Б» класса Петрошенко Яна

2017 год.

План:

Введение

• 1 История водопровода

• 2 Прокладка трубопровода

• 3 Элементы водопровода

  • 3.1 Внутренний водопровод

  • 3.2 Наружный водопровод

Введение

Памятник водопроводу в Мытищах, установлен в честь 200-летия первого российского водопровода

Водопровод — система непрерывного водоснабжения потребителей, предназначенная для проведения воды для питья и технических целей из одного места (обыкновенно водозаборных сооружений) в другое - к водопользователю (городские и заводск. помещения) преимущественно по подземным трубам или каналам; в конечном пункте, часто очищенная от механических примесей в системе фильтров, вода собирается на некоторой высоте в так называемых водоподъемных башнях, откуда уже распределяется по городским водопроводным трубам. Объем водозабора определяется водомерными приборами (т.н. водомерами, водосчетчиками). Водонапорной силой водопровода пользуются и для гидравлических целей.

1. История водопровода

Водопровод внутри Пон-дю-Гара, середина I в. н. э.

Известны с I тыс. до н. э., упомянуты в Библии (4 Книга Царств, Ис. VII, 3, II Пар. XXXII, 30). В Древнем Риме водопроводы называли акведуками. Первые водопроводные системы на территории России появились в Болгаре.В XI или начале XII века первый водопровод из деревянных труб появился на Ярославовом дворище в Новгороде.Московский кремль имел водопровод с XV века. Первая городская водопроводная система в Москве (Мытищинский-Московский водопровод) появилась в 1804 году.В качестве материала для водопровода использовали глину, древесину, медь, свинец, железо, сталь, а с развитием органической химии стали применять и полимеры. Трубопроводы больших диаметров также изготавливали из цемента, железобетона, асбестоцемента, а в последние годы и из различных видов пластика.Из-за повышенной механической прочности и устойчивости к повышенным температурами в хозяйственном и водоснабжении наибольшее распространение получили металлические водопроводы — из стали, нержавеющей стали, чугуна, чугуна высокопрочного с шаровидным графитом (ВЧШГ) и меди. Также используются трубы из синтетических материалов, например, из полиэтилена различной плотности.В XX веке в развитых странах в водоснабжении зданий большое распространение получили трубопроводы из меди из-за комбинации факторов, обеспечивающих повышенные сроки безаварийной эксплуатации.В наше время все большее распространение получают полимерные трубопроводы из-за простоты их монтажа и дешевизны продукции, поступающей из развивающихся стран. Ввиду многообразия видов самих полимерных трубопроводов, способов соединения, их эксплуатационные характеристики продолжают оставаться предметом споров, а цены крайне разнятся . В использовании полимерных водопроводов уже накоплен большой опыт. Так, после серии массовых аварий в Северной Америке полностью прекращено применение трубопроводов из полибутена.

2. Прокладка трубопровода

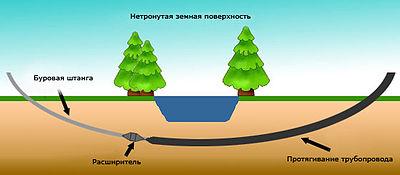

Схема технологии горизонтального направленного бурения

Есть несколько способов прокладки трубопровода:

• наземная по опорам и эстакадам, с утеплением или без;

• подземная прокладка:

  • траншейная с помощью спецтехники: экскаватора, различного рода приспособ для тракторов; на небольшие расстояния используют ручную силу;

  • бестраншейная технология прокладки, которая возможна при горизонтальном бурении (сокр. ГНБ);

  • коллекторная, вополняется способом щитовой проходки.

Внутренний трубопровод зданий прокладывается:

• в стояках, технических шахтах;

• в штробах;

• по стенам;

• под плинтусами (трубы из полимерных органических материалов);

• в стяжке пола.

3. Элементы водопровода

Водопроводы бывают внутренние, находящиеся внутри зданий и сооружений, и наружный — прокладываемые вне зданий и сооружений, как правило под землей.

3.1. Внутренний водопровод

Внутренний водопровод регламентируют СНиП 2.04.01-85 «Внутренний водопровод и канализация зданий»; ГЭСН 2001-16 Трубопроводы внутренние:

• Водомерный узел состоит из водосчетчиков (иначе называют расходомер, водомер) устанавливается для учета забора воды из системы. Обычно устанавливают в подвальном помещении многоквартирного дома, либо в техническом помещении предприятия;

• Трубопроводная арматура: задвижка, кран, клапан, обратный клапан, компенсатор

• Гидробак

• Санитарный узел

• Станция пожаротушения

• Станция подкачки для повышения давления в системе.

• Трубы

• Фитинги. 3.2. Наружный водопровод Наружный водопровод (регламентируют СНиП 2.04.02-84 Водоснабжение наружные сети и сооружения; СНиП 3.05.04-85* Наружные сети и канализация. Водоснабжение и канализация):

• Водоразборная колонка

• Водозаборные сооружения — инженерное сооружение для забора воды из источника.

• Пожарный гидрант на линии пожарного водопровода, для тушения пожаров, забора воды пожарными автоцистернами.

• Смотровой колодец на линии водопровода.

• Насосная станция для повышения давления в системе водопровода до требуемого.

• Водоподготовка — система очистки воды, доведения качества воды до качества питьевой воды. Сети наружного водопровода можно разделить на несколько видов по назначению:

• хозяйственно-бытовой для перекачки воды питьевого качества.

• пожарный (или противопожарный) для предотвращения пожаров.

• производственный (или технологический) - для перекачки воды технического назначения: санитарно-техническая цели; охлаждение агрегатов, механизмов, машин; различные производственные цели.

• оросительный/поливочный водопровод для орошения/полива сельскохозяйственных или декоративных растений;

• оборотный водопровод также может существовать для снижения (рационализации) расхода воды на предприятии.

• комбинированный водопровод как способ снизить капитальные вложения в водопровод, например, нередко совмещают пожарный и хоз.-бытовой водопроводы в малых населенных пунктах, предприятиях.
