Регуляторы швейной машины

Регуляторы швейной машины. Устройство и установка машинной иглы.

Регуляторы швейной машины

Рассмотрите рисунки и охарактеризуйте положение рычага

нулевой шаг

длинный стежок

средний стежок

обратный ход

1

2

3

4

Рассмотрите регуляторы строчки универсальной швейной машины, дайте им название.

регулятор

обратного хода

регулятор

вида строчек

регулятор

длины стежка

1

2

3

Рассмотрите регулятор напряжения верхней нити, проставляя номера деталей.

1) Регулировочная гайка

2) Компенсационная пружина

3) Нитепритягивательная шайба

4) Шайбы натяжения

5) Колпачок

6) Пружина натяжения

7) Винтовая шпилька

2

5

7

6

4

1

3

Регулятор натяжения нижней нитки

Проставьте на рисунке номера устройства натяжения нитки. Какое действие производится отвёрткой?

1) регулирующий винт

2) корпус шпульного

колпачка

3) пластинчатая пружина

4) отвёртка

2

3

1

4

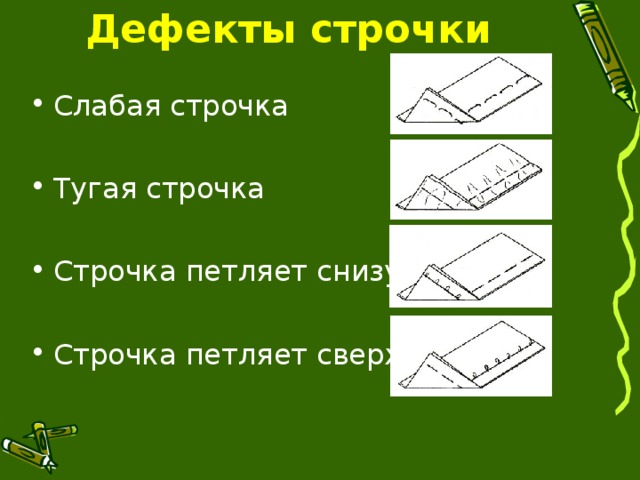

Дефекты строчки

• Слабая строчка
• Тугая строчка
• Строчка петляет снизу
• Строчка петляет сверху

Неполадки в работе швейной машины, вызванные дефектами иглы, неправильной её установкой.

Причины неполадок

Способы устранения

Обрыв верхней нити, пропуск стежков

1. Неправильно вставлена игла

1. Вставить иглу правильно

2. Вставлена не до упора

2. Вставить иглу до упора

3. Номер иглы не соответствует номеру ниток

3. Подобрать иглу с учетом номера ниток и ткани

Рвутся нити в ткани

1. Тупая игла

2. Стержень имеет заусенец

1. Поменять иглу

2. Поменять иглу

3. Толстая игла для этой ткани

3. Подобрать иглу в соответствии с толщиной ткани

Поломка иглы

1. Игла погнута или неправильно подобрана

1. Сменить иглу

2. Игла вставлена не до упора

2. Вставить иглу до упора

3. Игла плохо закреплена

3. Закрепить иглу

4. Игла задевает лапку, не попадает в отверстие пластины

4. Отрегулировать положение лапки и пластины или сменить иглу

Подбор ниток и иглы для тканей

Номер иглы

Номер ниток

Х/Б

70

Сшиваемые материалы

шелковых

80-100

80

90

120/3

70-100

100

50-80

100/3

Очень тонкие ткани

Батист, шелковые ткани, трикотаж

80/3

40-70

110

Шелковые, х/б, тонкие шерстяные

60/3

30-50

120

Плотный шелк, платьевые, костюмные

50/3

20-30

Костюмные, толстые платьевые

40/3

Пальтовые, плащевые

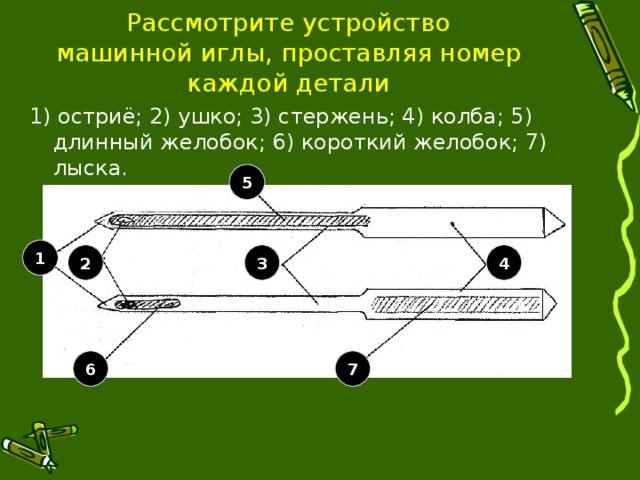

Рассмотрите устройство машинной иглы, проставляя номер каждой детали

1) остриё; 2) ушко; 3) стержень; 4) колба; 5) длинный желобок; 6) короткий желобок; 7) лыска.

5

1

4

3

2

7

6

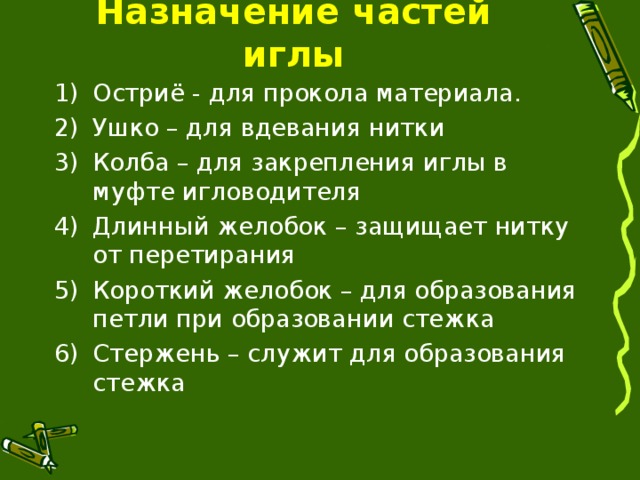

Назначение частей иглы

• Остриё - для прокола материала.
• Ушко – для вдевания нитки
• Колба – для закрепления иглы в муфте игловодителя
• Длинный желобок – защищает нитку от перетирания
• Короткий желобок – для образования петли при образовании стежка
• Стержень – служит для образования стежка

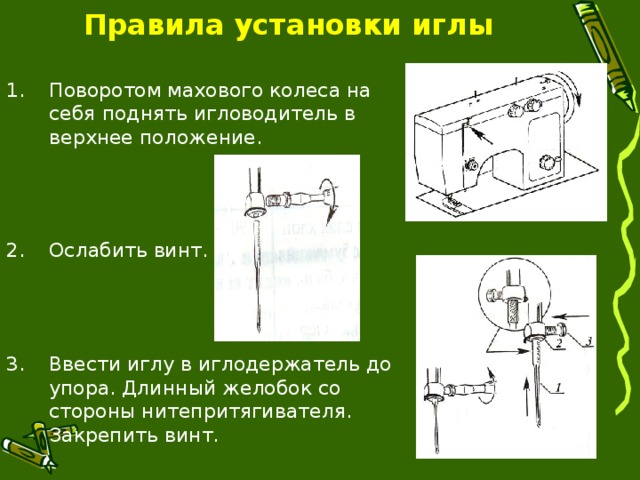

Правила установки иглы

• Поворотом махового колеса на себя поднять игловодитель в верхнее положение.
• Ослабить винт.
• Ввести иглу в иглодержатель до упора. Длинный желобок со стороны нитепритягивателя. Закрепить винт.
