Решение задач. Последовательное соединение проводников. 8 класс.
Категория:
Физика
06.01.2017 06:51
Просмотр содержимого документа
«Решение задач. Последовательное соединение проводников. 8 класс.»
Решение задач.
Последовательное соединение проводников.
Что знать?
𝓘₁ = 𝓘₂ = 𝓘
𝓘 =
𝐔 = 𝐔₁ + 𝐔₂
𝐑 = 𝐑₁ + 𝐑₂
Требуется изготовить елочную гирлянду из лампочек, рассчитанных на напряжение 6 В, чтобы ее можно было включить в сеть напряжением 220 В. Сколько для этого надо взять лампочек?
𝐔 = 𝐔₁ + 𝐔₂ + 𝐔₃ + …
𝐔 = 𝐍𝐔₁
𝐍 = = 36,666…
𝐍 =
надо взять 37 лампочек
Две лампы сопротивлением 200 Ом и 240 Ом соединены последовательно и включены в сеть с напряжением 110 В. Найти силу тока в цепи.
⊗
⊗
𝐑 = 𝐑₁ + 𝐑₂
𝐑 = 200 Ом + 240 Ом = 440 Ом
𝓘 = = 0,25 А
𝓘 =
Каковы показания вольтметра, если R ₁ = 3 Ом, R ₂ = 4 Ом?
𝐑 = 𝐑₁ + 𝐑₂
𝐑 = 3 Ом + 4 Ом = 7 Ом
𝐔 = 𝓘𝐑
𝐔 = 0,5 А · 7 Ом = 3,5 В
Определите сопротивление лампы, если R ₁ = 25 Ом, R ₂ = 15 Ом.
𝐑 =
𝐑 = = 60 Ом
𝐑 = 𝐑₁ + + 𝐑₂
= 𝐑 - 𝐑₁ - 𝐑₂
= 60 Ом – 25 Ом – 15 Ом = 20 Ом

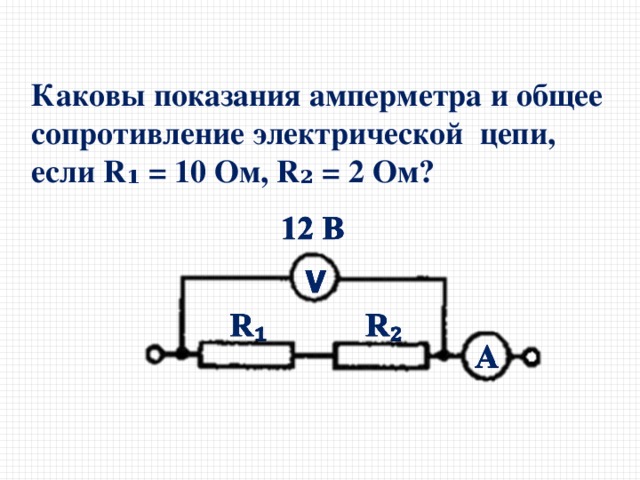

Каковы показания амперметра и общее сопротивление электрической цепи, если R ₁ = 10 Ом, R₂ = 2 Ом?

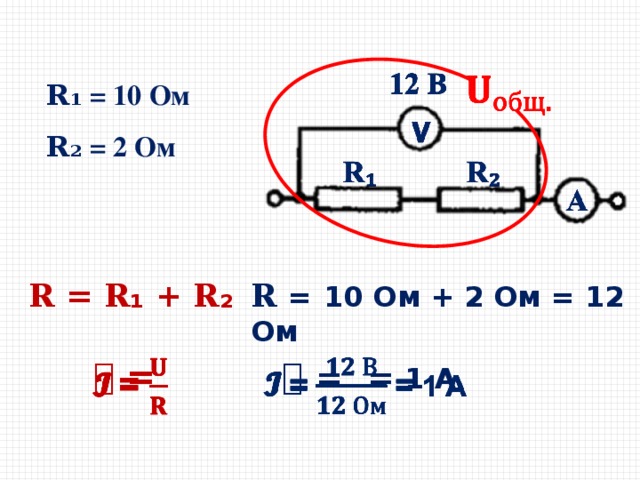

𝐑 ₁ = 10 Ом
𝐑 ₂ = 2 Ом
𝐑 = 𝐑₁ + 𝐑₂
𝐑 = 10 Ом + 2 Ом = 12 Ом
𝓘 = = 1 А
𝓘 =

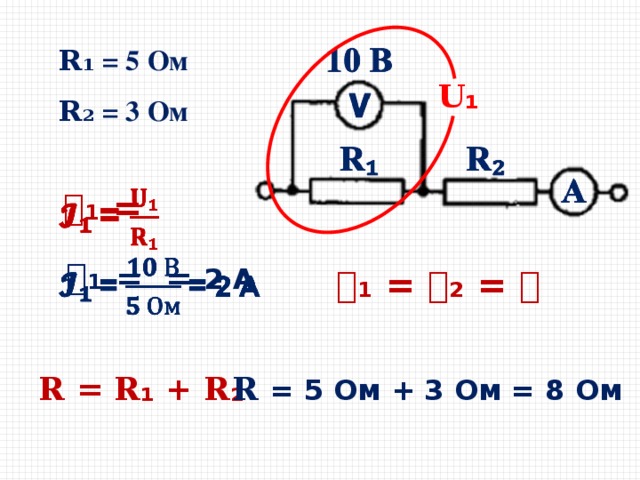

Определите показания амперметра и общее сопротивление в электрической цепи, если R ₁ = 5 Ом, R₂ = 3 Ом.
𝐑 ₁ = 5 Ом
𝐑 ₂ = 3 Ом
𝐔₁
𝓘 ₁ =
𝓘₁ = = 2 А
𝓘₁ = 𝓘₂ = 𝓘
𝐑 = 𝐑₁ + 𝐑₂
𝐑 = 5 Ом + 3 Ом = 8 Ом
Четыре проводника соединены последовательно. Сопротивления их соответственно равны 1 Ом, 2 Ом, 3 Ом, 4 Ом. Напряжение на первом проводнике 0,5 В. Найти силу тока в цепи и напряжение на втором, третьем и четвертом проводниках.
𝐑 ₁ = 1 Ом 𝐑 ₂ = 2 Ом 𝐑 ₃ = 3 Ом 𝐑 ₄ = 4 Ом
= 0,5 В
𝓘 ₁ =
𝓘 ₁ = = 0,5 А
𝓘 ₁ = 𝓘 ₂ = 𝓘₃ = 𝓘₄ = 𝓘
𝐔₂ = 𝓘𝐑₂
𝐔₂ = 0,5 А ∙ 2 Ом = 1 В
𝐔₃ = 𝓘𝐑₃
𝐔₃ = 0,5 А ∙ 3 Ом = 1,5 В
𝐔₄ = 0,5 А ∙ 4 Ом = 2 В
𝐔₄ = 𝓘𝐑₄
Определите показания амперметра и сопротивление 𝐑 2 , если 𝐑 1 = 4 Ом.
𝐑 ₁ = 4 Ом
𝐔₁
𝓘 ₁ =
𝓘 ₁ = 𝓘 ₂ = 𝓘
𝐑₂ =
𝓘 ₁ = = 2 А
𝐑₂ = = 2 Ом

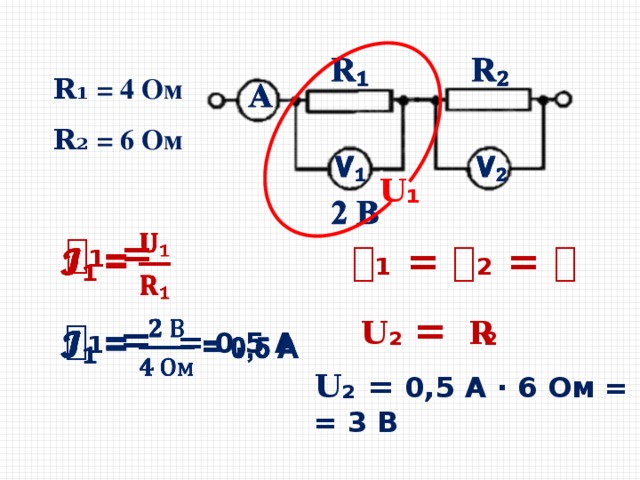

Каковы показания амперметра и вольтметра V ₂ , если R ₁ = 4 Ом, R ₂ = 6 Ом?
𝐑 ₁ = 4 Ом
𝐑 ₂ = 6 Ом
𝐔₁
𝓘 ₁ =
𝓘 ₁ = 𝓘 ₂ = 𝓘
𝐔₂ = 𝓘𝐑₂
𝓘 ₁ = = 0,5 А
𝐔₂ = 0,5 А · 6 Ом =
= 3 В
Самостоятельно
Определите показания амперметра и рассчитайте сопротивление проводника R ₂ , если
R ₁ = 16 Ом.
Определите показания амперметра и вольтметра V ₂ ,
если
R ₁ = 30 Ом, R ₂ = 20 Ом.
Проверим

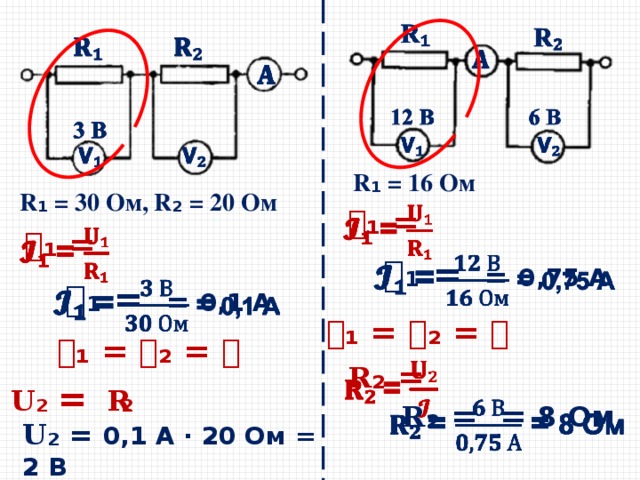

R ₁ = 16 Ом
R ₁ = 30 Ом, R ₂ = 20 Ом
𝓘 ₁ =
𝓘 ₁ =
𝓘 ₁ = = 0,75 А
𝓘 ₁ = = 0,1 А
𝓘 ₁ = 𝓘 ₂ = 𝓘
𝓘 ₁ = 𝓘 ₂ = 𝓘
𝐑 ₂ =
𝐔₂ = 𝓘𝐑₂
𝐑 ₂ = = 8 Ом
𝐔₂ = 0,1 А · 20 Ом = 2 В
Домашнее задание.
Определите напряжение на концах каждого проводника и сопротивление лампочки, если R ₁ = 4 Ом, R ₂ = 6 Ом
