Родирование в ювелирном деле

Государственное бюджетное образовательное учреждение среднего профессионального образования города Москвы Колледж декоративно – прикладного искусства №36 имени Карла Фаберже

работа на тему: РОДИРОВАНИЕ

работу выполнила:

Маковская Зинаида Герасимовна

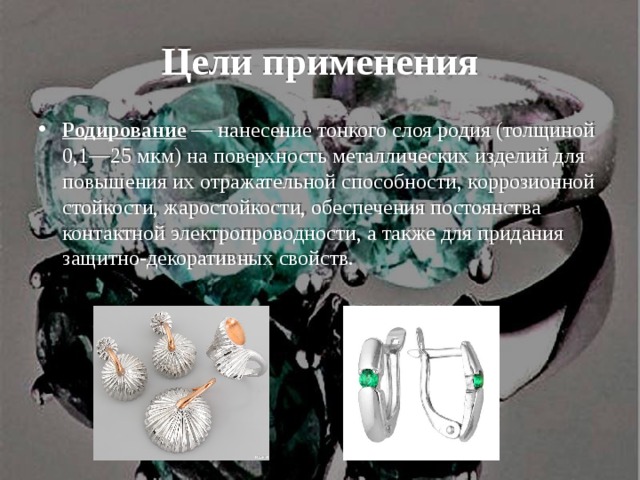

Цели применения

• Родирование — нанесение тонкого слоя родия (толщиной 0,1—25 мкм) на поверхность металлических изделий для повышения их отражательной способности, коррозионной стойкости, жаростойкости, обеспечения постоянства контактной электропроводности, а также для придания защитно-декоративных свойств.

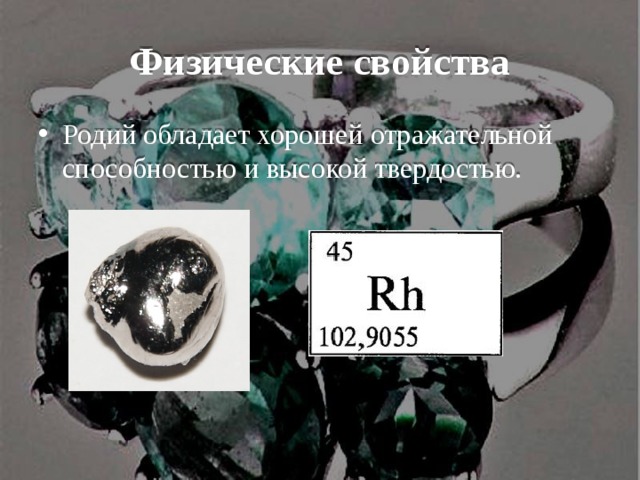

Физические свойства

• Родий обладает хорошей отражательной способностью и высокой твердостью.

.

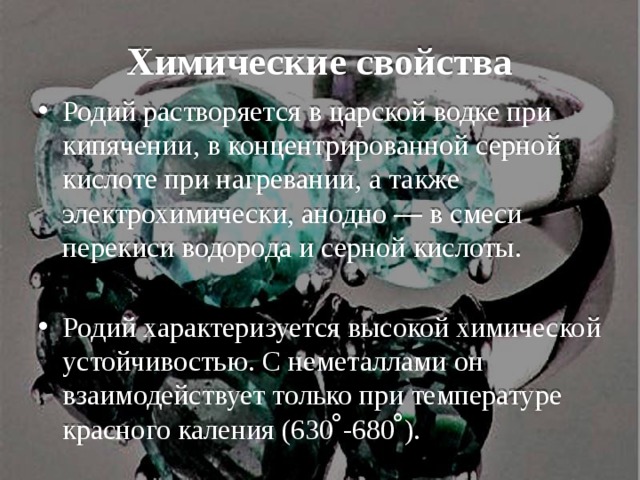

Химические свойства

• Родий растворяется в царской водке при кипячении, в концентрированной серной кислоте при нагревании, а также электрохимически, анодно — в смеси перекиси водорода и серной кислоты.

• Родий характеризуется высокой химической устойчивостью. С неметаллами он взаимодействует только при температуре красного каления (630 ̊-680 ̊).

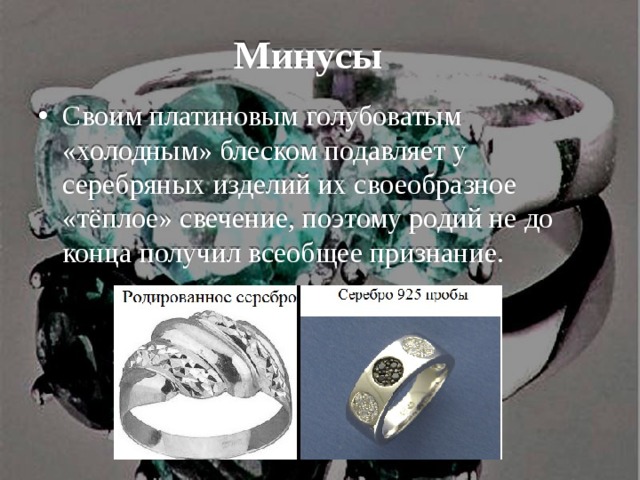

Минусы

• Своим платиновым голубоватым «холодным» блеском подавляет у серебряных изделий их своеобразное «тёплое» свечение, поэтому родий не до конца получил всеобщее признание.

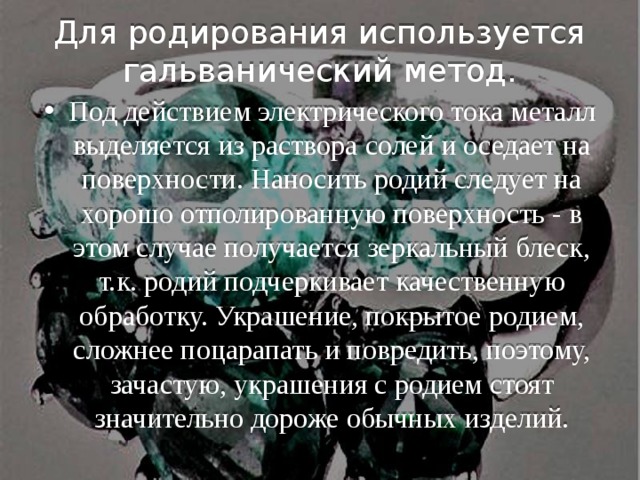

Для родирования используется гальванический метод.

• Под действием электрического тока металл выделяется из раствора солей и оседает на поверхности. Наносить родий следует на хорошо отполированную поверхность - в этом случае получается зеркальный блеск, т.к. родий подчеркивает качественную обработку. Украшение, покрытое родием, сложнее поцарапать и повредить, поэтому, зачастую, украшения с родием стоят значительно дороже обычных изделий.

Метод гальваники на примере никелирования

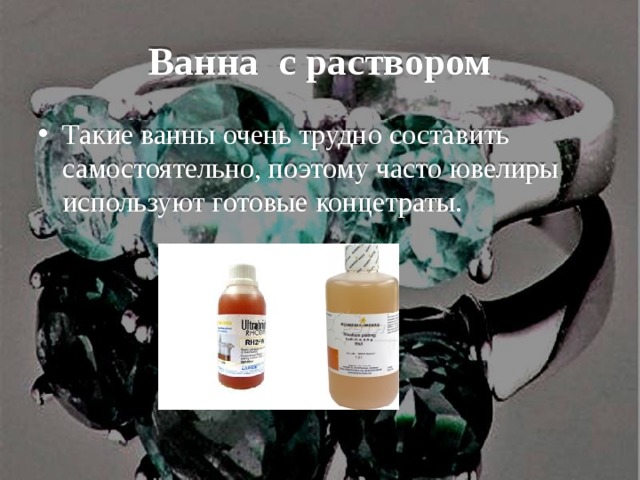

Ванна с раствором

• Такие ванны очень трудно составить самостоятельно, поэтому часто ювелиры используют готовые концетраты.

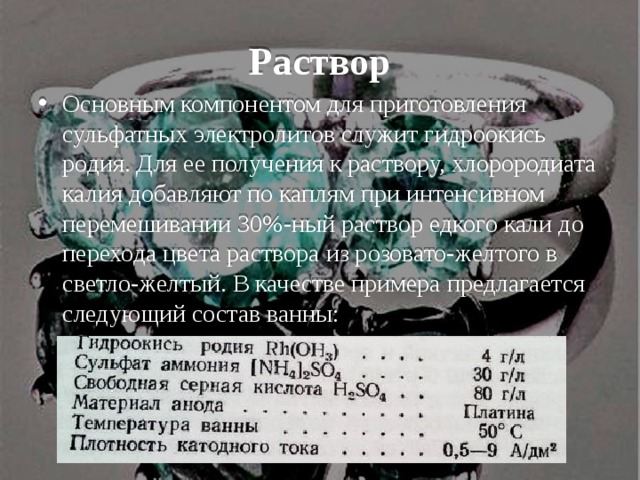

Раствор

• Основным компонентом для приготовления сульфатных электролитов служит гидроокись родия. Для ее получения к раствору, хлорородиата калия добавляют по каплям при интенсивном перемешивании 30%-ный раствор едкого кали до перехода цвета раствора из розовато-желтого в светло-желтый. В качестве примера предлагается следующий состав ванны:

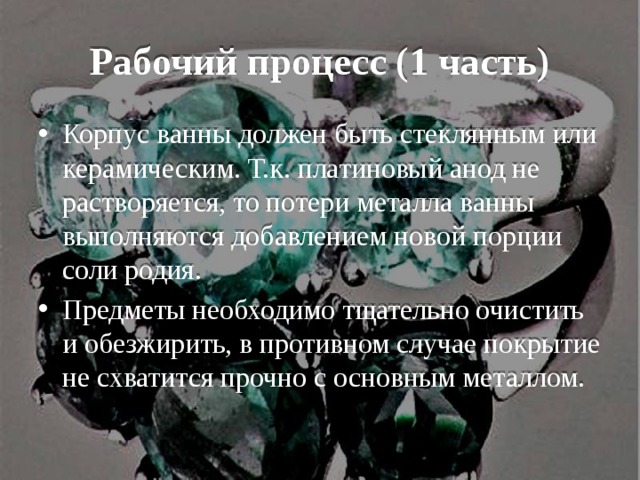

Рабочий процесс (1 часть)

• Корпус ванны должен быть стеклянным или керамическим. Т.к. платиновый анод не растворяется, то потери металла ванны выполняются добавлением новой порции соли родия.
• Предметы необходимо тщательно очистить и обезжирить, в противном случае покрытие не схватится прочно с основным металлом.

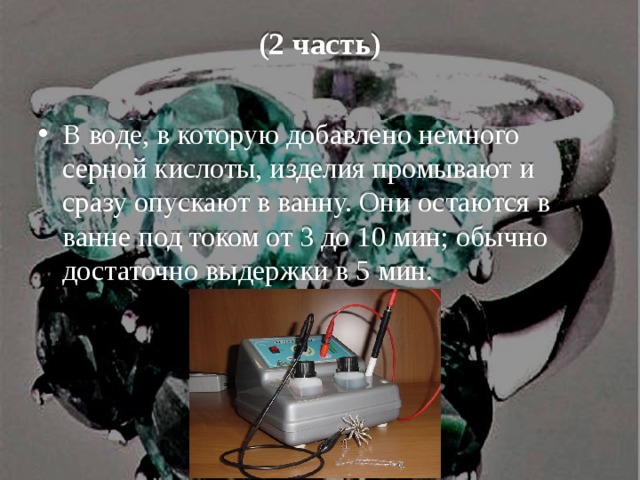

(2 часть)

• В воде, в которую добавлено немного серной кислоты, изделия промывают и сразу опускают в ванну. Они остаются в ванне под током от 3 до 10 мин; обычно достаточно выдержки в 5 мин.

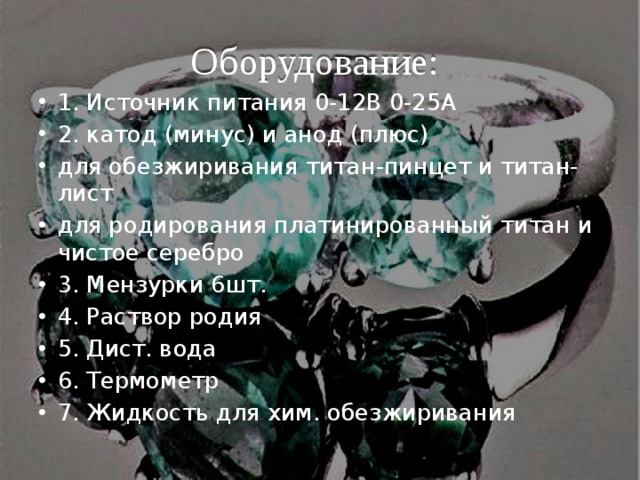

Оборудование:

• 1. Источник питания 0-12В 0-25А
• 2. катод (минус) и анод (плюс)
• для обезжиривания титан-пинцет и титан-лист
• для родирования платинированный титан и чистое серебро
• 3. Мензурки 6шт.
• 4. Раствор родия
• 5. Дист. вода
• 6. Термометр
• 7. Жидкость для хим. обезжиривания

Родирование и золото

• Родирование применяется для покрытия абсолютно всех ювелирных изделий из белого золота. Родий придает им светлый металлический оттенок. Цвет родия позволяет наиболее полно подчеркнуть разноцветное сияние бриллиантов. Изделия, продающиеся под названием «белое золото», на самом деле покрыты родием и если проявилась желтизна, которой не было ранее — изделие требует реставрации покрытия. Родий наносится не только на белое золото. Родием покрывают серебряные изделия с целью защиты от потемнения. Родием также можно покрывать золото любой пробы.

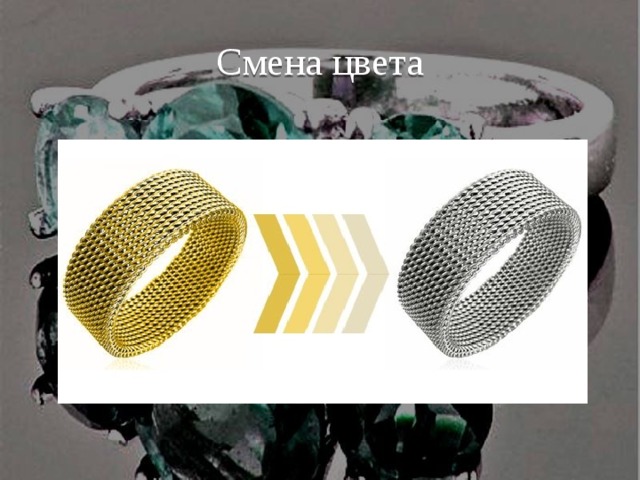

Смена цвета

• Спасибо за внимание!
