Ручная обработка металла. Открывалка
Категория:
Технология (мальчики)
15.11.2017 20:06
Просмотр содержимого документа
«Ручная обработка металла. Открывалка»
Технологическая карта на изготовление плоской открывалки.
|
|
|
Полоса - толщиной 2-4 мм | |
| № п/п | Операции | Эскизы | Инструменты. присповобления |
|
1 | Выбор заготовки. |
|
Линейка |
|
2 |
Разметка длины заготовки по чертежу. |
100
|
Линейка, угольник, чертилка |
|
3 | Отрезание заготовки с припуском на обработку. |
|
Тиски, слесарная ножовка |
|
4 |
Разметка по чертежу. |
|
Линейка, чертилка |
|
5 |
Накернить центры отверстий. |
|
Тиски, керн, молоток |
|
6 | Просверлить отверстия. Зенкование отверстия ⏀3мм сверлом ⏀8 мм. |
|
Сверлильный станок, машинные тиски, свёрла⏀8 и 3 мм |
|
7 |

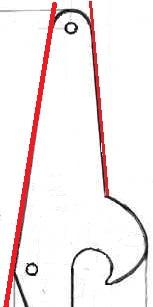

Резать ножовкой по линии разметки. |
|
Тиски, слесарная ножовка |
|
8 | Резать ножовкой по линии разметки. |
| Тиски, слесарная ножовка |
Технологическая карта на изготовление плоской открывалки.
| № п/п | Операции | Эскизы | Инструменты. приспособления |
|
9 | Резать ножовкой по линии разметки. |
| Тиски, слесарная ножовка |
|
10 |
Резать ножовкой по линии разметки. |
|
Тиски, слесарная ножовка |
|

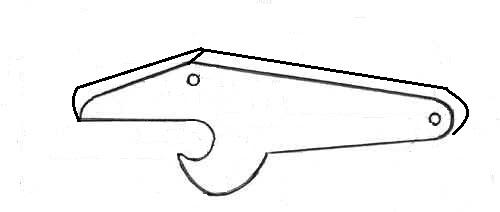

11 | Опилить напильником все стороны до линии разметки. |
| Тиски, напильники |
|
12 | Скруглить все рёбра и острые кромки. |
| Тиски, напильники |
|

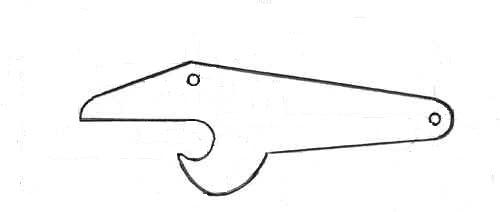

13 | Шлифование и полировка поверхности. Контроль качества. |
| Бархатные напильники, наждачная бумага, паста ГОИ, войлок |
