Самостоятельная работа " Последовательное и параллельное соединение проводников"

Вариант 1

Вариант 2

На оценку 3:

На оценку 3:

1. Чему равны I, U, R при параллельном соединении проводников?

1. Чему равны I, U, R при последовательном соединении проводников?

1. Чему равны I, U, R при последовательном соединении проводников?

1. Чему равны I, U, R при параллельном соединении проводников?

1. Нарисуйте схему последовательного соединения резисторов.

1. Нарисуйте схему параллельного соединения ламп.

На оценку 4 или 5

На оценку 4 или 5

1. Задача на 4:

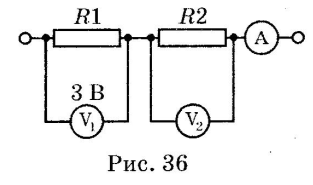

По схеме, изображенной на рисунке, определите показания амперметра и вольтметра V₂,

если R₁ = 30 Ом, R₂ = 20 Ом.

1. Задача на 4:

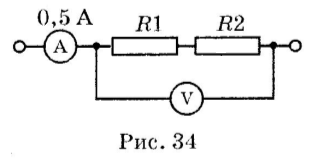

К аковы показания вольтметра, если R₁=3 Ом, R₂ = 4 Ом?

1. Задача на 5:

Амперметр А показывает силу тока 1,6 А при напряжении 120 В. Сопротивление резистора R₁=100 Ом.

Определите сопротивление резистора R₂ и показания амперметров А₁ и А₂.

1. Задача на 5:

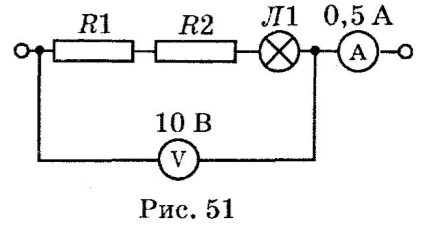

По схеме, приведенной на рисунке, определите напря­жение на концах каждого проводника и сопротивление лам­почки Л₁, если R₁ = 4 Ом, R₂ = 6 Ом

Вариант 1

Вариант 2

На оценку 3:

На оценку 3:

1. Чему равны I, U, R при параллельном соединении проводников?

1. Чему равны I, U, R при последовательном соединении проводников?

1. Чему равны I, U, R при последовательном соединении проводников?

1. Чему равны I, U, R при параллельном соединении проводников?

1. Нарисуйте схему последовательного соединения резисторов.

1. Нарисуйте схему параллельного соединения ламп.

На оценку 4 или 5

На оценку 4 или 5

1. Задача на 4:

По схеме, изображенной на рисунке, определите показания амперметра и вольтметра V₂,

если R₁ = 30 Ом, R₂ = 20 Ом.

1. Задача на 4:

К аковы показания вольтметра, если R₁=3 Ом, R₂ = 4 Ом?

1. Задача на 5:

Амперметр А показывает силу тока 1,6 А при напряжении 120 В. Сопротивление резистора R₁=100 Ом.

Определите сопротивление резистора R₂ и показания амперметров А₁ и А₂.

1. Задача на 5:

По схеме, приведенной на рисунке, определите напря­жение на концах каждого проводника и сопротивление лам­почки Л₁, если R₁ = 4 Ом, R₂ = 6 Ом
