Самостоятельная работа ВЫПРЯМИТЕЛЬНЫЕ УСТРОЙСТВА. СХЕМЫ ВЫПРЯМЛЕНИЯ

Самостоятельная работа

ВЫПРЯМИТЕЛЬНЫЕ УСТРОЙСТВА.

СХЕМЫ ВЫПРЯМЛЕНИЯ.

Письменно ответь на вопросы.

1. Каково назначение выпрямителей?

Ответ: Это устройство для непосредственного преобразования переменного тока в постоянный.

1. Нарисуй условное обозначение выпрямительного диода.

Ответ:

1. Из каких элементов состоит выпрямитель?

Ответ: Состоит из электрических вентилей и вспомогательных устройств

(трансформатор, фильтр и т.д.)

1. Перечислите наиболее важные параметры выпрямителей :

Ответ: значение выпрямленного напряжения U₀ ,

сила выпрямленного тока I₀ ,

внутреннее сопротивление Ri,

коэфициент пульсаций К_п

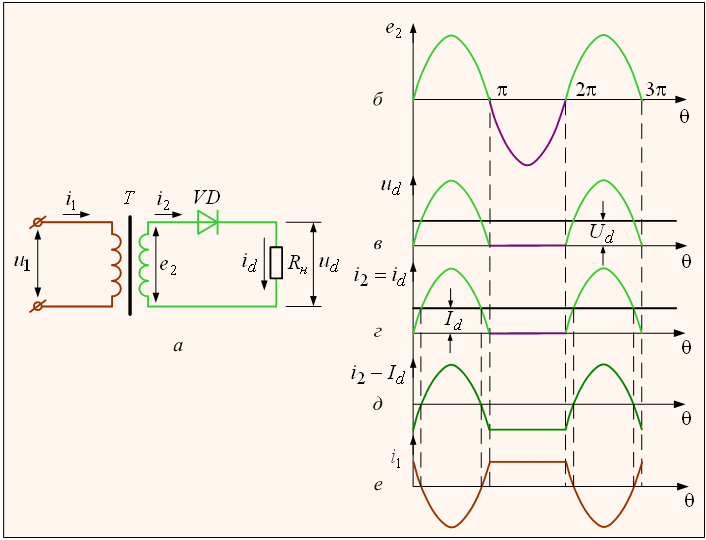

1. Нарисуйте схему однополупериодного выпрямителя и укажите ее особенности:

Особенность: выпрямленный ток получается только в течение одного полупериода выпрямленного напряжения, значительные пульсации.

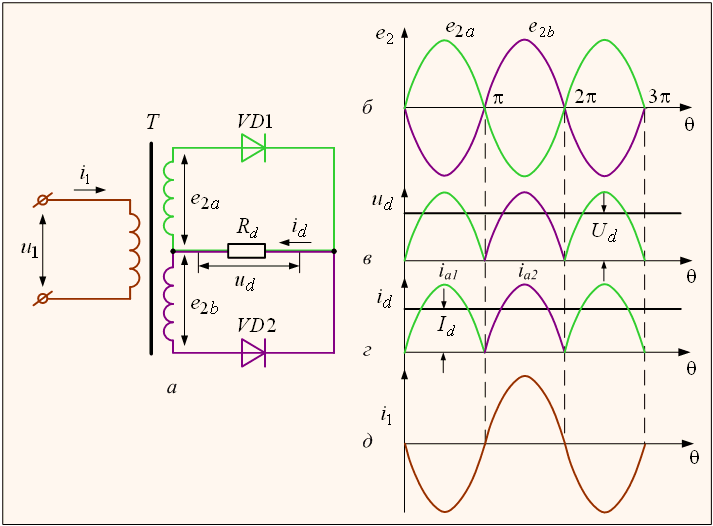

1. Нарисуйте схему двухполупериодного выпрямителя и укажите ее особенности:

Особенность: часто используется, недостаток – наличие отвода от середины II обмотки трансформатора (неполное использование по напряжению)

1. Нарисуйте схему мостового выпрямителя и укажите ее особенности:

Особенность: данная схема является основной. Можно получить более высокое напряжение. Обратное напряжение, приходящееся на один диод, вдвое меньше.

1. Нарисуйте схему трехфазного однополупериодного выпрямителя и укажите ее особенности:

Особенность: Пульсации сильно уменьшаются. Применяется в маломощных силовых установках до 25 кВт.

1. Нарисуйте трехфазную схему мостового выпрямителя и укажите ее особенности:

Особенность: Повышается напряжение выпрямленное, уменьшаются пульсации. Схема является основной в мощных выпрямителях.
