Тема: Счетчик электрической энергии. Расчет электроэнергии, потребляемой бытовыми приборами.

Цели урока:

- Познакомиться с устройством и принципом работы электрического счетчика;

- Научиться рассчитывать работу электрического тока и ее стоимость;

- Сделать вывод об экономном расходовании электроэнергии.

Оборудование:

мультимедиа проектор, компьютер, проецирующий экран,

карточки с заданием на соответствие,

плакаты - алгоритмы ответов о физическом приборе и физической величине,

карточки с практическими заданиями,

технические паспорта приборов,

амперметр, вольтметр, ключ, источник тока, электрическая лампочка, соединительные провода.

Основные понятия: электробытовые приборы, электросчетчик, системные и внесистемные единицы измерения электроэнергии.

Структура урока

I. Организационный момент.

II. Актуализация опорных знаний и умений учащихся.

III. Изучение нового материала.

Понятие об электросчетчике.

Расчет стоимости потребленной электроэнергии.

Использование энергосберегающих технологий в быту.

IV. Практическая работа (изучение нового материала) “Паспорт электрического прибора. Определение мощности электрического прибора и измерение работы электрического тока”

V. Закрепление новых знаний и умений учащихся.

VI. Итоги занятия.

VII. Домашнее задание.

Ход занятия

I. Организационный момент.

Учитель знакомит учащихся с целями урока, планом проведения занятия.

II. Актуализация опорных знаний и умений учащихся.

Задание для 1-ой группы с последующей проверкой.

Установить соответствие между величинами:

Задание для 2-ой группы.

Рассказать о физических приборах: амперметре и вольтметре по плану.

Задание для 3-ей группы. Рассказать о физических величинах: работа и мощность электрического тока по плану.

III. Изучение нового материала.

(Рассказ учителя) Мы все являемся активными потребителями электроэнергии. В наших домах, школах, офисах появляется всё большее количество различных электрических приборов – работают телевизоры и компьютеры, закипают чайники, греются фены, электроплиты и обогреватели, светят лампы…

И мы порой даже не задумываемся – СКОЛЬКО СТОИТ НАШ КОМФОРТ ИСПОЛЬЗОВАНИЯ ЭЛЕКТРИЧЕСКИХ ПРИБОРОВ.

Для подсчета потребленной электроэнергии применяют электросчетчики, которые устанавливаются на щитке для каждой квартиры. Диск счетчика вращается только тогда, когда включен хотя бы один потребитель электроэнергии. Скорость вращения диска зависит от полной мощности включенных потребителей.

Приборы, необходимые для измерения работы тока в цепи. Это амперметр, вольтметр и часы.

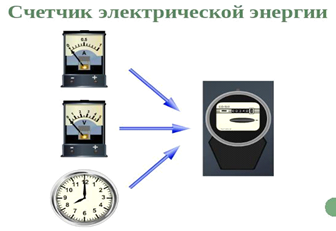

(Рис.1 - проекция на экране) На практике работу тока измеряют специальными приборами — счетчиками. В его устройстве сочетаются три названных выше прибора.

Единицы работы, применяемой на практике:

(Учащиеся делают запись в тетрадях)

Эту единицу работы неудобно использовать на практике, так как в потребителях электроэнергии ток совершает работу в течение длительного времени. В бытовых приборах — несколько часов. И расчет израсходованной электроэнергии производится за месяц. Поэтому при вычислении работы тока во вех случаях приходится переводить эти отрезки времени в секунды, что усложняет расчеты. Поэтому на практике время удобнее выражать в часах, а работу в киловатт-часах.

(Учащиеся делают запись в тетрадях)

Историческая справка

(Сообщение учащегося) В свое время в качестве единицы мощности Дж. Уатт предложил такую единицу, как«лошадиная сила». Эта единица измерения дожила до наших дней. Но в Англии в 1882 г. Британская ассоциация инженеров решила присвоить имя Дж. Уатта единице мощности. Теперь имя Джеймса Уатта
можно прочесть на любой электрической лампочке.
Это был первый в истории техники случай присвоения собственного имени единице измерения.
С этого случая и началась традиция присвоения собственных имен единицам измерения.

I V. Практическая работа (изучение нового материала).

Для групп № 1-2 карточки с указанием к работе.

Для групп № 3-4 карточки с указанием к работе.

ФИЗКУЛЬТМИНУТКА

V. Закрепление новых знаний:

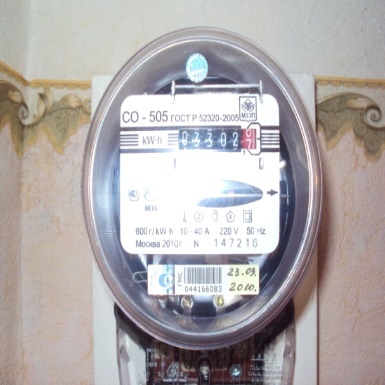

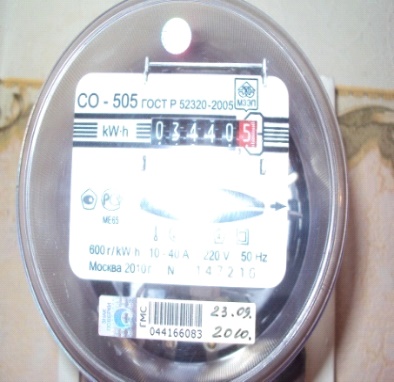

На рисунке 2 (проекция на экран) приведены показания счетчиков электрической энергии за 30 дней:

Рассчитайте работу электрического тока.

Стоимость 1 кВт*ч электроэнергии - 1,74 руб/(кВт*ч).

Вычислить стоимость электрической энергии за 30 дней.

Решение: (Учащиеся делают запись в тетрадях)

Рассчитаем работу электрического тока.

А= 3440 кВт*ч - 3302 кВт*ч = 138 кВт*ч

Расчитаем стоимость электрической энергии.

Стоимость = А * тариф

Стоимость = 138 кВт· ч * 1,74 руб/кВт*ч = 240,12 руб

VI. Итог урока:

Учитывая невероятное количество электроприборов, которые наводнили наши дома, расходы на электроэнергию возрастают стремительно. Так же растет количество советов о том, как экономить электроэнергию, но, естественно, без ущерба для собственного комфорта.

Старайтесь покупать бытовые приборы с классом энергопотребления «А» или «А+». Таймеры и датчики, встроенные в электроприборы, помогут забывчивым хозяевам и вовремя их отключат.

Всё просто. Немного организованности и счета за электроэнергию перестанут удивлять своей безграничностью.

Выводы: Познакомились с принципом работы электрического счетчика. Научились рассчитывать работу электрического тока и ее стоимость. Убедились в том, что необходимо экономно расходовать электроэнергию. Основные понятия на уроке: электробытовые приборы, электросчетчик, системные и внесистемные единицы измерения электроэнергии.

VIII. Домашнее задание:

(Таблица - проекция на экран)
