«Сделай сам-выжигатель по дереву»

Муниципальное бюджетное учреждение дополнительного образования «Станция юных техников» города Каменск Шахтинский

Презентация

«Сделай сам-выжигатель по дереву»

п.д.о. Дедерер В.А.

2025

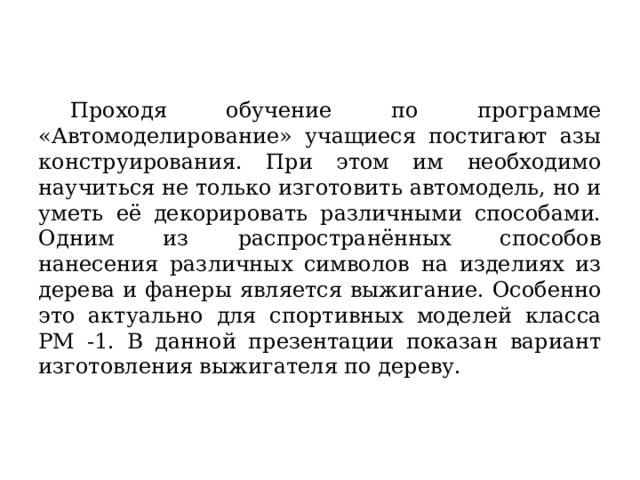

Проходя обучение по программе «Автомоделирование» учащиеся постигают азы конструирования. При этом им необходимо научиться не только изготовить автомодель, но и уметь её декорировать различными способами. Одним из распространённых способов нанесения различных символов на изделиях из дерева и фанеры является выжигание. Особенно это актуально для спортивных моделей класса РМ -1. В данной презентации показан вариант изготовления выжигателя по дереву.

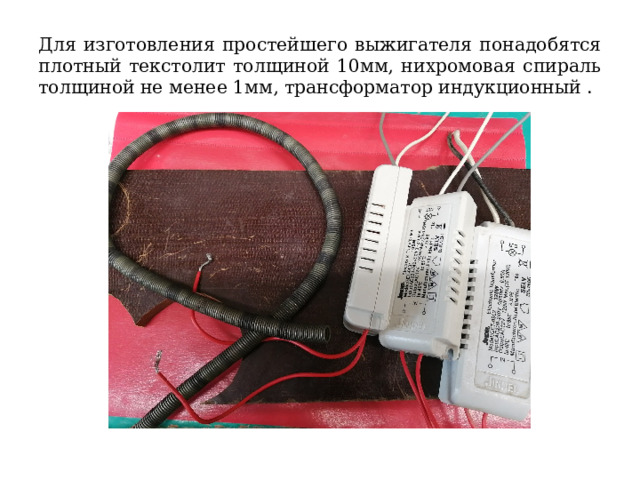

Для изготовления простейшего выжигателя понадобятся плотный текстолит толщиной 10мм, нихромовая спираль толщиной не менее 1мм, трансформатор индукционный .

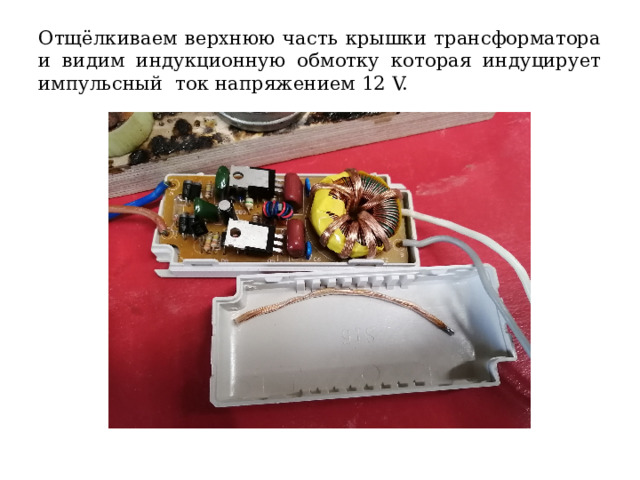

Отщёлкиваем верхнюю часть крышки трансформатора и видим индукционную обмотку которая индуцирует импульсный ток напряжением 12 V.

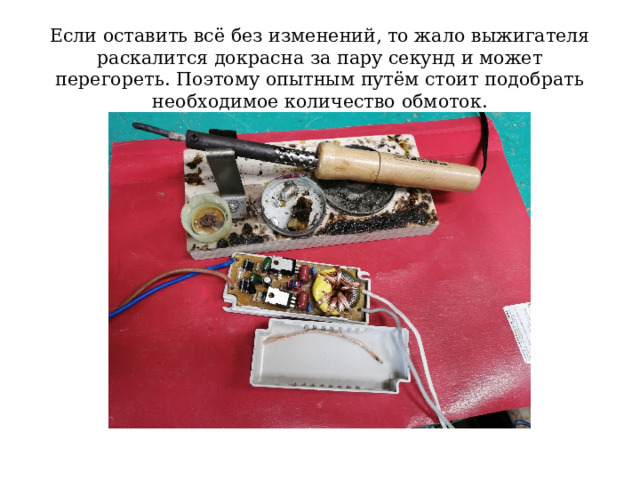

Если оставить всё без изменений, то жало выжигателя раскалится докрасна за пару секунд и может перегореть. Поэтому опытным путём стоит подобрать необходимое количество обмоток.

На трансформаторе JINDEL GET-0901 на 105W оказалось достаточно оставить полтора витка.

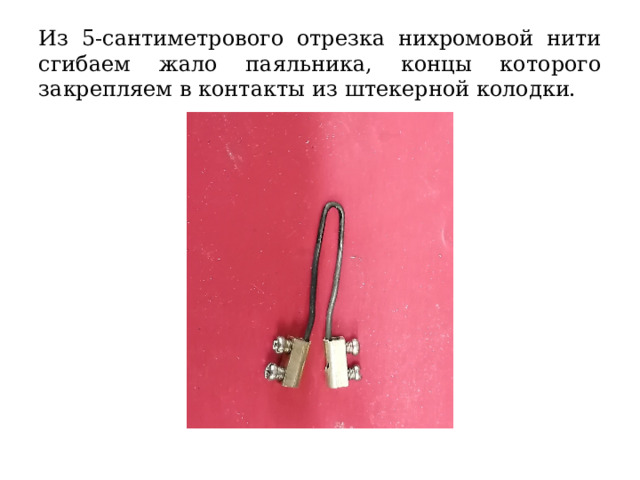

Из 5-сантиметрового отрезка нихромовой нити сгибаем жало паяльника, концы которого закрепляем в контакты из штекерной колодки.

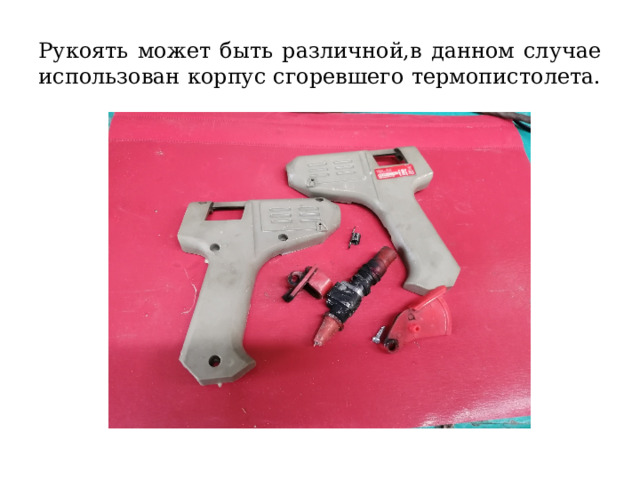

Рукоять может быть различной,в данном случае использован корпус сгоревшего термопистолета.

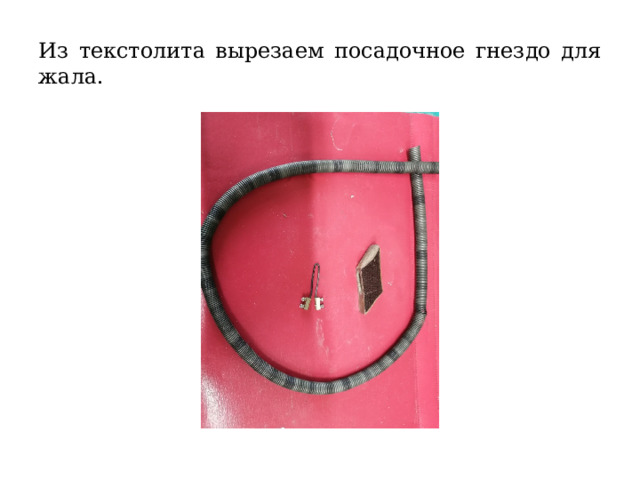

Из текстолита вырезаем посадочное гнездо для жала.

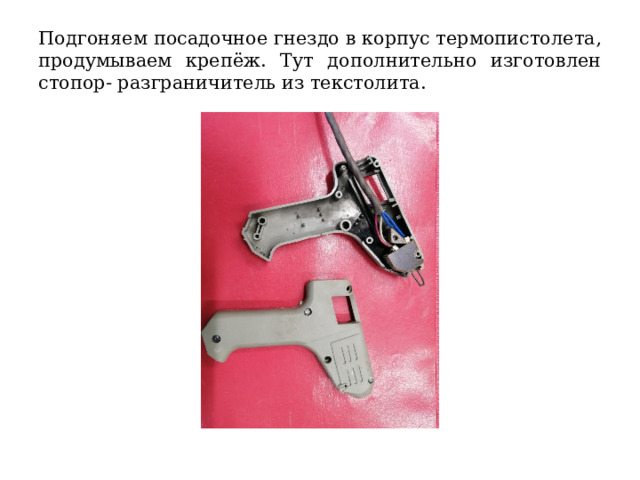

Подгоняем посадочное гнездо в корпус термопистолета, продумываем крепёж. Тут дополнительно изготовлен стопор- разграничитель из текстолита.

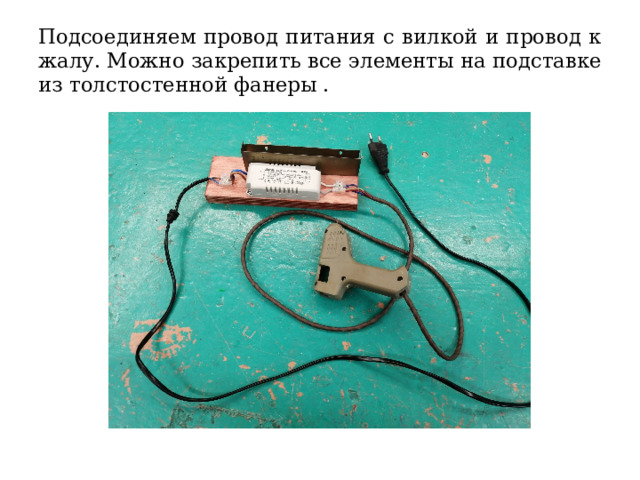

Подсоединяем провод питания с вилкой и провод к жалу. Можно закрепить все элементы на подставке из толстостенной фанеры .

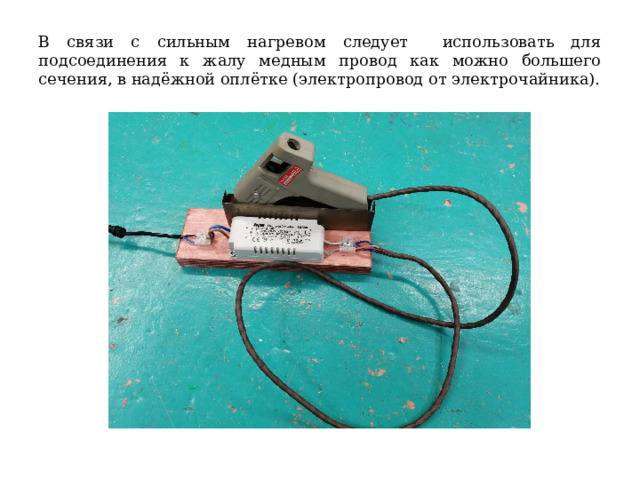

В связи с сильным нагревом следует использовать для подсоединения к жалу медным провод как можно большего сечения, в надёжной оплётке (электропровод от электрочайника).

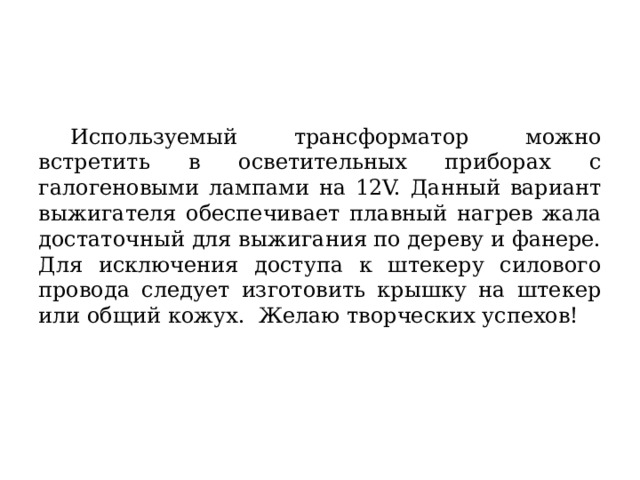

Используемый трансформатор можно встретить в осветительных приборах с галогеновыми лампами на 12V. Данный вариант выжигателя обеспечивает плавный нагрев жала достаточный для выжигания по дереву и фанере. Для исключения доступа к штекеру силового провода следует изготовить крышку на штекер или общий кожух. Желаю творческих успехов!
