Сечения. Часть 1

СЕЧЕНИЕ

Сечение – это изображение фигуры, получающееся при мысленном рассечении предмета одной или несколькими плоскостями

ОСНОВНОЕ ПРАВИЛО :

В сечении показывается только то, что попало в секущую плоскость.

Правило – исключение.

• Если секущая плоскость проходит через ось поверхности вращения (цилиндр, конус, шар, тор), ограничивающей отверстие, то контур сечения показывают замкнутым.

Обозначение секущей плоскости

• Секущая плоскость обозначается разомкнутой линией со стрелками, обозначающими

направление взгляда.

Если в обозначении секущей плоскости есть буквы, то они надписываются над фигурой сечения (А-А, Б-Б и т.д.)

Штриховка сечений

• Фигура сечения заштриховывается сплошными тонкими линиями под углом 45 ° к линиям рамки чертежа

Сечение применяют, чтобы показать поперечную форму предмета в том или ином месте.

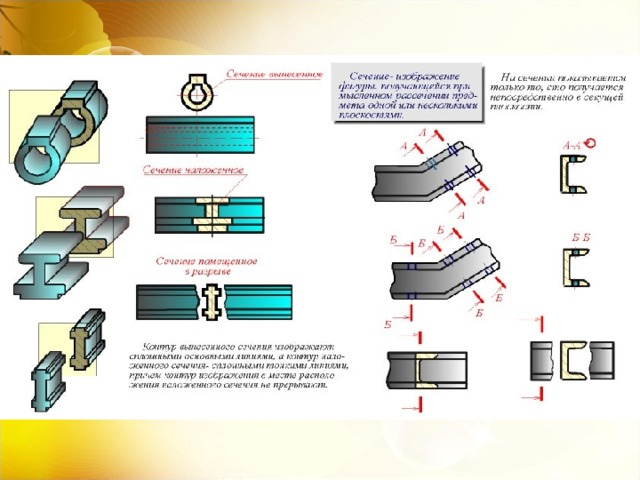

• Сечения классифицируются по их месту расположения на чертеже

Наложенные

сечения

Вынесенные сечения

1 На продолжении линии сечения

2

На любом свободном месте чертежа

3 В разрыве изображения вида

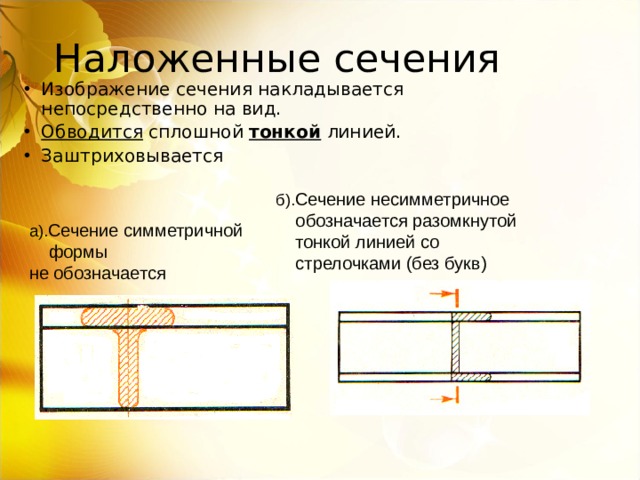

• Изображение сечения накладывается непосредственно на вид.
• Обводится сплошной тонкой линией.
• Заштриховывается

Сечение несимметричное

обозначается разомкнутой

тонкой линией со

стрелочками (без букв)

Сечение симметричной

формы

не обозначается

Вынесенные сечения

• Изображение сечения располагается вне контура вида.
• Обводится сплошной толстой основной линией.
• Заштриховывается

1.

2. 2. Сечение расположенное

на любом свободном месте

чертежа или на месте другого вида

обозначается

3. Сечение расположенное в разрыве изображения вида

Симметричное по форме сечение не обозначается

Несимметричное сечение обозначается

(без букв)

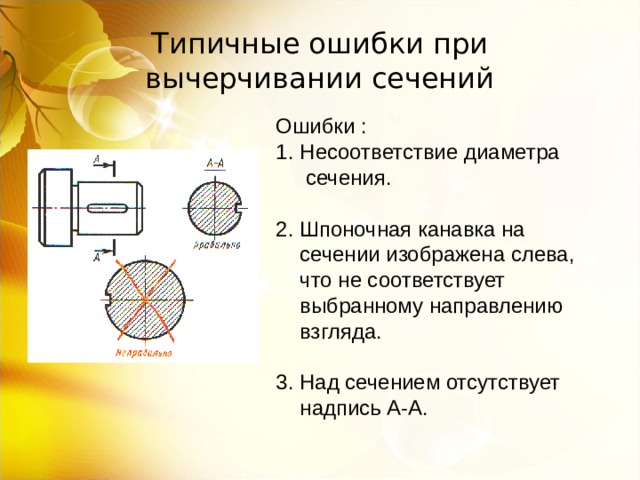

Типичные ошибки при вычерчивании сечений

Ошибки :

• Несоответствие диаметра

сечения.

2. Шпоночная канавка на

сечении изображена слева,

что не соответствует

выбранному направлению

взгляда.

3. Над сечением отсутствует надпись А-А.

Задание 12. : Какое из четырех сечений правильно выявляет форму данного предмета

Задание : Какие из фигур сечений построены правильно, т.е. в соответствии с направлением взгляда на секущую плоскость

Задание : 1. Подпишите названия сечений по классификации. 2. Нанесите, где нужно, обозначение сечений в соответствии со стандартом.

Список используемой литературы :

• И.С. Вышнепольский, «Техническое черчение», Москва «Высшая школа»,1981 г.
• И.С. Вышнепольский, «Техническое черчение с элементами программированного обучения »,

Москва, «Машиностроение», 1988 г.
