Сечения многогранных тел

Сечения многогранников.

Подпишите работу

ФИО ____________________________________________________________________________

Задание: Повторите изученный ранее материал. Повторите определения и теоремы. Рассморите приведенный пример. Выполните задание.

М ногогранник — обычно замкнутая поверхность, составленная из многоугольников, но иногда так же называют тело, ограниченное этой поверхностью.

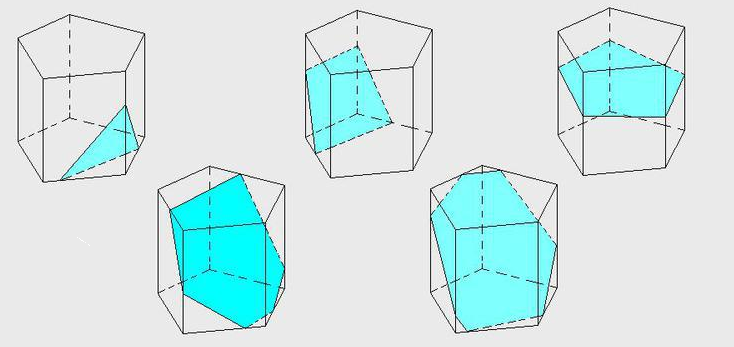

Фигура сечения многогранника есть плоский многоугольник, сторонами которого являются прямые пересечения заданной плоскости с плоскостями граней, а вершинами - точки пересечения рёбер многогранника с заданной плоскостью.

Правила построения сечений многогранников:

1) проводим прямые через точки, лежащие в одной плоскости;

2) ищем прямые пересечения плоскости сечения с гранями многогранника, для этого ищем точки пересечения прямой принадлежащей плоскости сечения с прямой, принадлежащей одной из граней (лежащие в одной плоскости).

Пример 1. Рассмотрим прямоугольный параллелепипед ABCDA₁B₁C₁D₁. Построим сечение, проходящее через точки M, N, L.

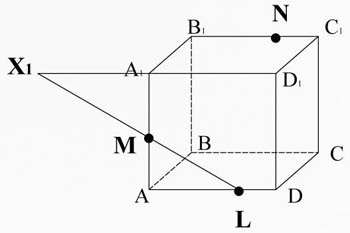

Рассмотрим прямоугольный параллелепипед ABCDA₁B₁C₁D₁. Построим сечение, проходящее через точки M, N, L. Соединим точки M и L, лежащие в плоскости AA₁D₁D. Пересечем прямую ML ( принадлежащую сечению) с ребром A1D1, они лежат в одной плоскости AA₁D₁D. Получим точку X₁.

Точка X₁ лежит на ребре A₁D₁, а значит и плоскости A₁B₁C₁D₁, соединим ее с точкой N, лежащей в этой же плоскости.

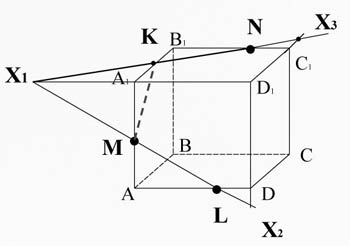

X₁N пересекается с ребром A₁B₁ в точке К.

Соединим точки K и M, лежащие в одной плоскости AA₁B₁B.

Найдем прямую пересечения плоскости сечения с плоскостью DD₁C₁C:

п ересечем прямую ML (принадлежащую сечению) с ребром DD₁, они лежат в одной плоскости AA₁D₁D, получим точку X₂; пересечем прямую KN (принадлежащую сечению) с ребром D₁C₁, они лежат в одной плоскости A₁B₁C₁D₁, получим точку X₃;

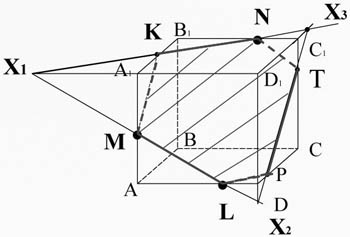

Точки X₂ и X₃ лежат в плоскости DD₁C₁C. Проведем прямую X₂X₃, которая пересечет ребро C₁C в точке T, а ребро DC в точке P. И соединим точки L и P, лежащие в плоскости ABCD. MKNTPL - искомое сечение.

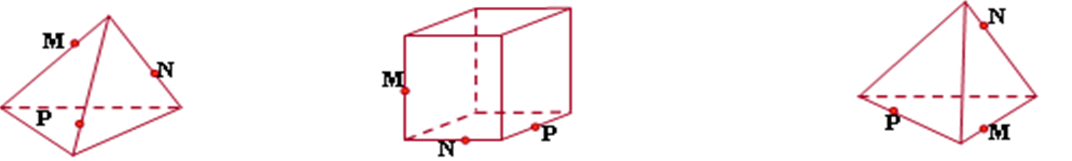

Самостоятельно выполните построение сечений предложенных многогранников.
