Шевингование зубчатых колес

“ Шевингование ”

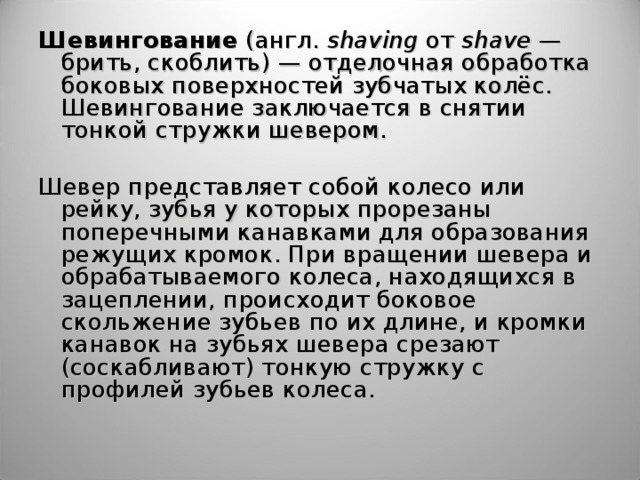

Шевингование  (англ.  shaving  от  shave  — брить, скоблить) — отделочная обработка боковых поверхностей зубчатых колёс. Шевингование заключается в снятии тонкой стружки шевером.

Шевер  представляет собой колесо или рейку, зубья у которых прорезаны поперечными канавками для образования режущих кромок. При вращении шевера и обрабатываемого колеса, находящихся в зацеплении, происходит боковое скольжение зубьев по их длине, и кромки канавок на зубьях шевера срезают (соскабливают) тонкую стружку с профилей зубьев колеса.

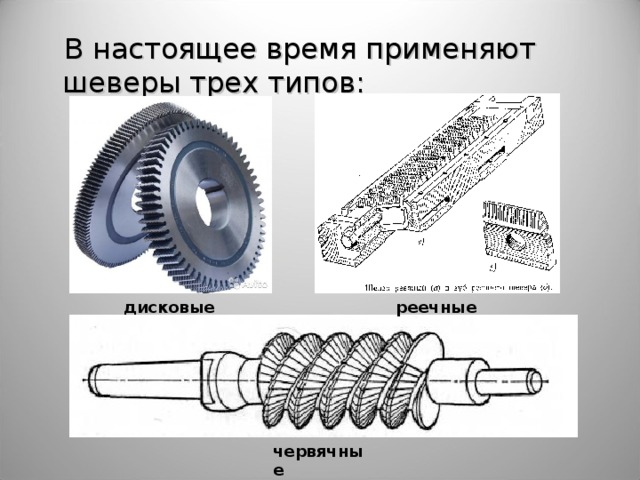

В настоящее время применяют шеверы трех типов:

дисковые

реечные

червячные

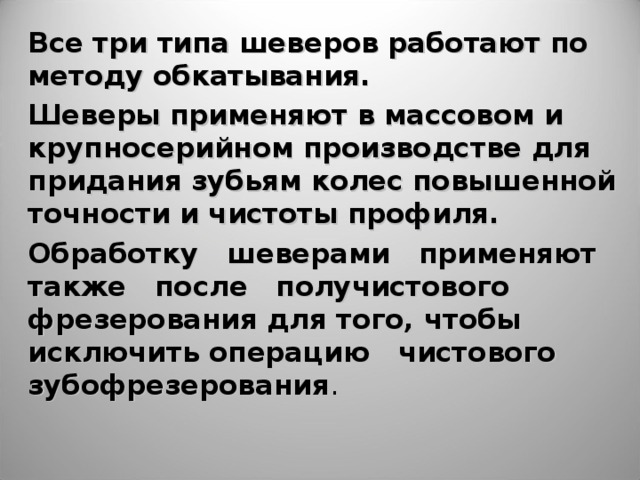

Все три типа шеверов работают по методу обкатывания.

Шеверы применяют в массовом и крупносерийном производстве для придания зубьям колес повышенной точности и чистоты профиля.

Обработку шеверами применяют также после получистового фрезерования для того, чтобы исключить операцию чистового зубофрезерования .

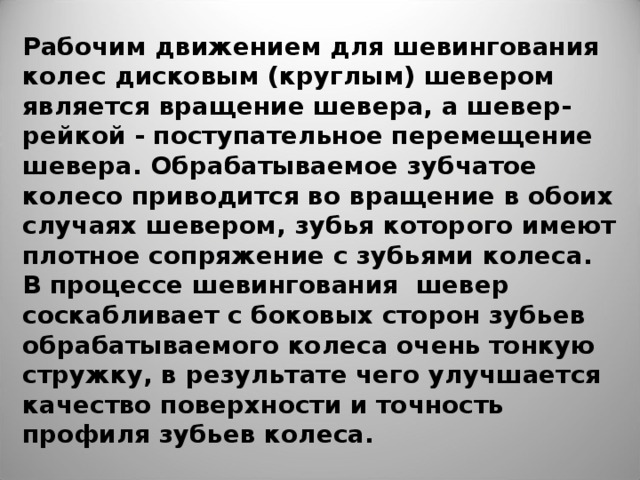

Рабочим движением для шевингования колес дисковым (круглым) шевером является вращение шевера, а шевер-рейкой - поступательное перемещение шевера. Обрабатываемое зубчатое колесо приводится во вращение в обоих случаях шевером, зубья которого имеют плотное сопряжение с зубьями колеса.

В процессе шевингования  шевер соскабливает с боковых сторон зубьев обрабатываемого колеса очень тонкую стружку, в результате чего улучшается качество поверхности и точность профиля зубьев колеса.

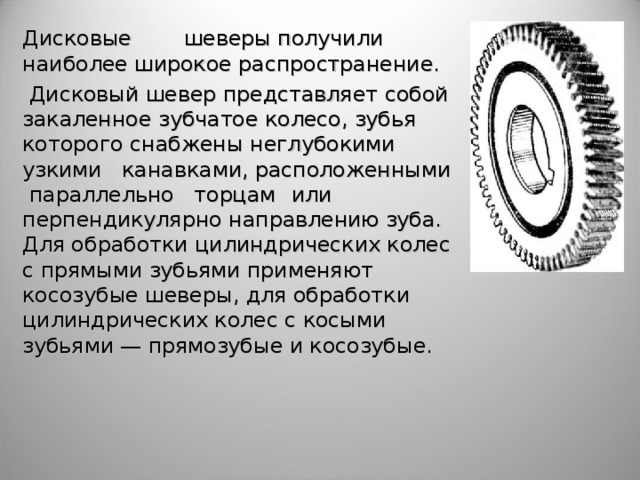

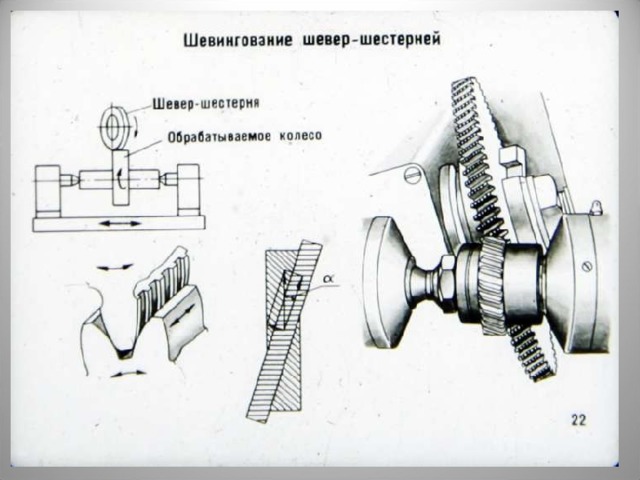

Дисковые шеверы получили наиболее широкое распространение.

Дисковый шевер представляет собой закаленное зубчатое колесо, зубья которого снабжены неглубокими узкими канавками, расположенными параллельно торцам или перпендикулярно направлению зуба. Для обработки цилиндрических колес с прямыми зубьями применяют косозубые шеверы, для обработки цилиндрических колес с косыми зубьями — прямозубые и косозубые.

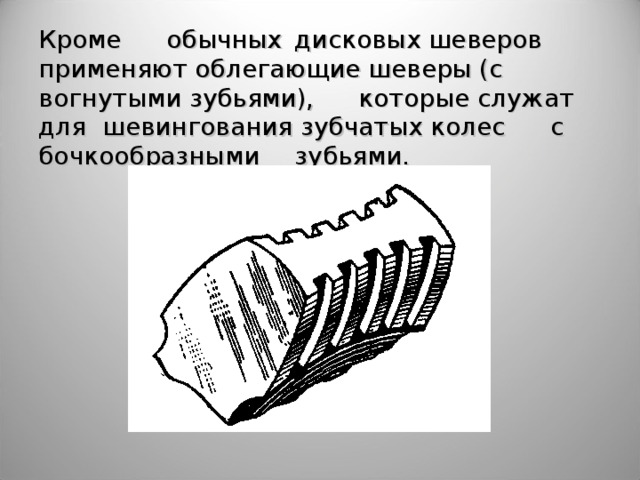

Кроме обычных дисковых шеверов применяют облегающие шеверы (с вогнутыми зубьями), которые служат для шевингования зубчатых колес с бочкообразными зубьями.

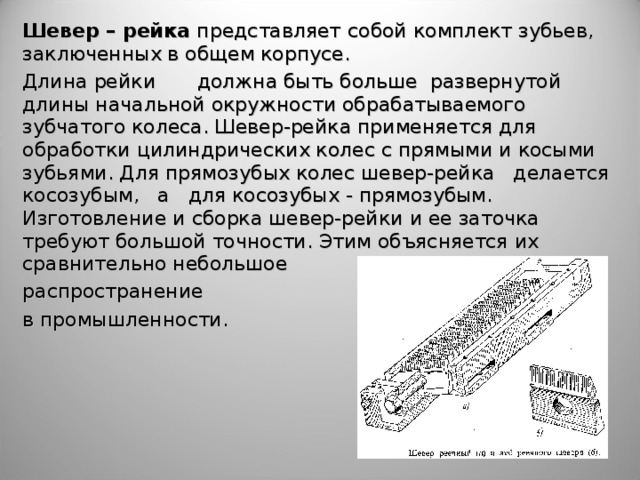

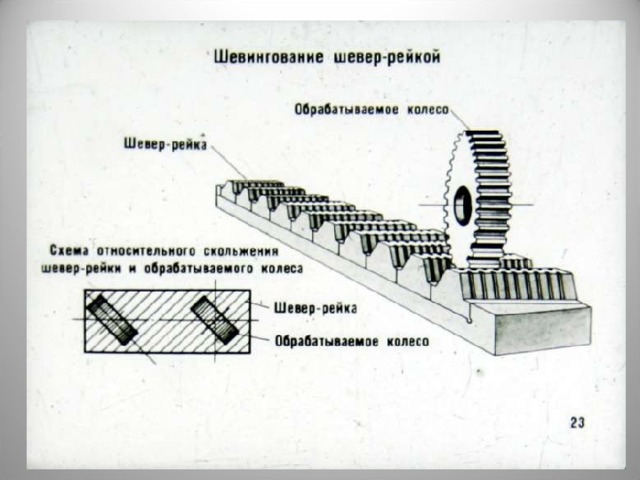

Шевер – рейка представляет собой комплект зубьев, заключенных в общем корпусе.

Длина рейки должна быть больше развернутой длины начальной окружности обрабатываемого зубчатого колеса. Шевер-рейка применяется для обработки цилиндрических колес с прямыми и косыми зубьями. Для прямозубых колес шевер-рейка делается косозубым, а для косозубых - прямозубым. Изготовление и сборка шевер-рейки и ее заточка требуют большой точности. Этим объясняется их сравнительно небольшое

распространение

в промышленности.

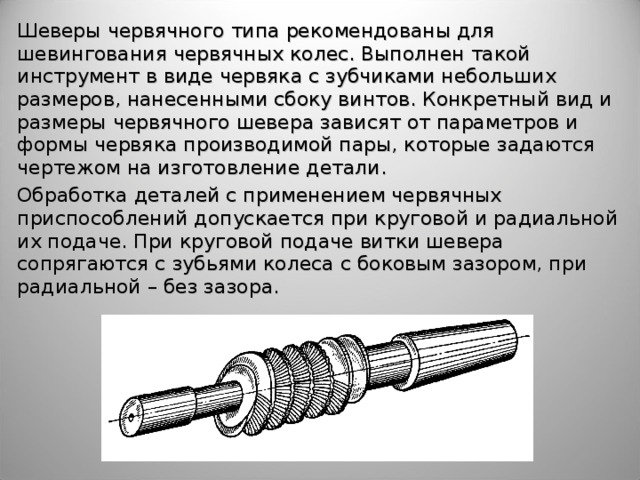

Шеверы червячного типа рекомендованы для шевингования червячных колес. Выполнен такой инструмент в виде червяка с зубчиками небольших размеров, нанесенными сбоку винтов. Конкретный вид и размеры червячного шевера зависят от параметров и формы червяка производимой пары, которые задаются чертежом на изготовление детали.

Обработка деталей с применением червячных приспособлений допускается при круговой и радиальной их подаче. При круговой подаче витки шевера сопрягаются с зубьями колеса с боковым зазором, при радиальной – без зазора.

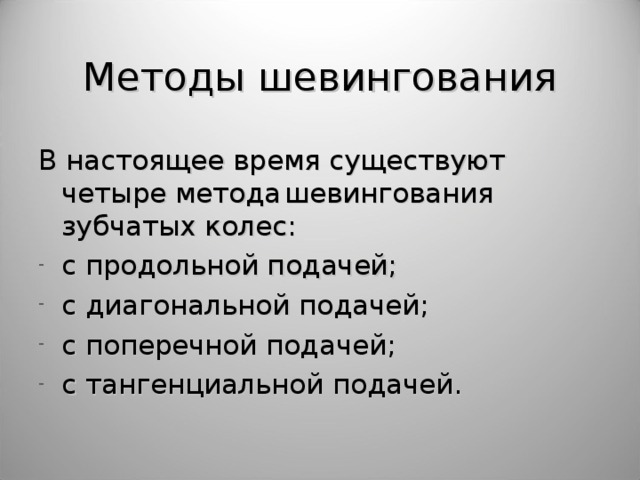

Методы шевингования

В настоящее время существуют четыре метода шевингования зубчатых колес:

• с продольной подачей;
• с диагональной подачей;
• с поперечной подачей;
• с тангенциальной подачей.
