Школьный проект по технологии "Холодная сушка обуви"

Министерство образования и науки РТ

МБОУ «Старо – Гришкинская основная общеобразовательная школа» муниципального Менделеевского района

Творческий проект

Сушилка для обуви

Выполнил:

ученик 6 класса

Габбасов Айдар

Руководитель:

учитель технологии

Миронов

Валерий

Григорьевич

2013 г.

Оглавление

Стр.

1. Выбор и обоснование проекта ___________________________________

2. Эволюция. Из истории изготовления устройств для сушки обуви _____

3. Выбор конструкции устройства для холодной сушки обуви __________

4. Технология изготовления сушилки для обуви ______________________

5. Экономический расчет затрат на изготовление сушилки для обуви ____

6. Оценка изделия ________________________________________________

7. Рекламный проспект ___________________________________________

8. Список использованной литературы ______________________________

Введение.

Выбор и обоснование проекта

Пришла осень, а с ней холод и слякоть. Приходится из легкой летней обуви перелезать в теплую осеннюю…. Днем обувь мокнет в холоде, вечером надо сушить. В тепле? Несколько десятков таких циклов и обувь приходит в негодность. Если это дешевая обувь на один сезон – то не жалко. А если классная модельная, модная обувь, то для ее просушки нужны серьезные меры, чтобы ее не испортить после первого же выхода. Как продлить ей жизнь? Сушить не в тепле, а при комнатной температуре. Сейчас, скажете вы, высохнет она при комнатной температуре за ночь... Высохнет. Только сушить ее надо потоком воздуха, тогда процесс намного ускоряется.

Наверно, вы пробовали сушить обувь феном или пылесосом. Много шуму, да и долго ими не посушишь, ведь ни фен, ни пылесос не рассчитаны на длительное включение. Обычный вентилятор в башмак или сапог тоже не засунешь. Но ведь засовывается туда шланг от пылесоса... Значит, шланг надо приделать к вентилятору, он сильно не шумит. Ну, конечно, обычный бытовой вентилятор к этому делу не приспособишь. А вот компьютерный вентилятор – запросто. Но как его согласовать со шлангом? Запросто! Насадить его на коробку, а туда шланги завести, ( по-научному это называется аэродинамический метод сушки ). Таким способом сушат скафандры космонавтов и водолазов.

Решение принято: будем изготавливать самодельное устройство для холодной сушки обуви !

Цель проекта.

Разработка и изготовление технологичного, надежного, удобного, безопасного и недорогого самодельного устройства для холодной сушки обуви.

Задачи:

• изучить и проанализировать различные способы и средства сушилок для обуви;

• изучить литературу и материалы по изготовлению самодельных сушилок для обуви;

• определить технические требования (условия) по изготовлению и применению сушилок для обуви;

• оценить существующие технологические возможности и имеющиеся собственные навыки для самостоятельного изготовления сушилки для обуви;

• разработать конструкцию собственного варианта сушилки, рассчитать себестоимость изделия и проанализировать результаты работы.

Актуальность проекта. Изготовление и применение самодельных технических устройств развивает интеллект и экономит наши финансы.

Оригинальность проекта. Холодная сушка обуви-это применение космических технологий в быту.

Новизна проекта. Промышленность не выпускает такой конструкции сушилок для обуви.

Из истории изготовления сушилок для обуви

Способов сушки обуви много. Каждый решает эту проблему по - своему. На первом месте – применение тепла и горячего воздуха. Самое главное – не навредить обуви.

В быту и на производстве для сушки обуви применяются стойки высокой производительности, сушилки стационарные, сушилки комбинированные, сушильные шкафы и тепловентиляторы. Все они рассчитаны для одновременной сушки большого количества обуви (для военных, сотрудников МЧС, пожарных, спортсменов, строителей и нефтяников).

Варианты сушилок для обуви

1. Сушильные шкафы;

2. Сушильные вентиляторы;

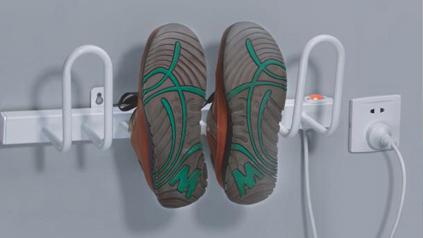

3. Сушильные стойки;

4. Аэродинамическая сушка;

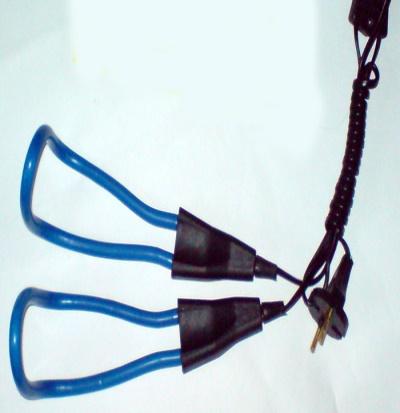

5. Народные (бытовые) способы сушки;

6. Сушилка с ультрафиолетовыми лучами;

7. Противогрибковая сушилка для обуви.

Общий вид и устройство сушилки для обуви

1. Корпус – основание (распаячная коробка).

2. Электровентилятор (от списанного компьютера) .

3. Рукав (2 шт.) (гофрированный шланг).

4. Заглушка (2 шт.).

5. Разъем.

6. Винт М3-10мм (4 шт.).

7. Адаптер (блок питания на 12 вольт).

Технология изготовления сушилки для обуви

1. Разметка окружности и прорезание окна на коробке – основании для установки вентилятора.

2. Разметка и сверление отверстий под вентилятор.

3. Разметка и сверление бокового отверстия под разъем.

4. Установка вентилятора на корпус.

5. Установка разъема на корпус.

6. Соединение проводов вентилятора с разъемом.

7. Подготовка рукавов к сборке (получение вентиляционных отверстий, установка пластмассовых заглушек).

8. Установка рукавов к корпусу.

9. Подключение адаптера к сушильному устройству.

10 Контроль, испытание сушилки в работе

Экономический расчет затрат на изготовление сушилки

Стоимость комплектующих:
-коробка распаячная с крышкой - 30 руб.;
- гофрошланг ПВХ Ø25 мм, 1м.- 11 руб. ;
- компьютерный вентилятор 60х60мм 12В - 62 руб.;
- 4 самореза 25мм Ø3,5мм – 4руб.;
- адаптер 220/12В 0,34 А - 195 руб.;
- разъем питания 5,5х2,2мм - 25 руб.

Общие затраты на изготовление сушилки для обуви составили:

С= 30+11+62 +4+195+25=326 руб.

Рекламный проспект

1.Товарный знак :

Школьный кооператив «МАСТЕР»

Наш адрес:

Д.Старое Гришкино

Менделеевского района РТ

Ул. НОВАЯ 5 (ШКОЛА)

Телефон –3- 51- 12

2.Наименование изделия:

«СУШИЛКА ДЛЯ ОБУВИ».

3. РЕКЛАМА

СДЕЛАЙ

СЕБЕ ПОДАРОК!!!

Заключение. Выводы

Такая сушилка абсолютно безопасна, т.к. сделана полностью из пластика, питается напряжением 12В и совершенно не греется. При крайне низком энергопотреблении (от сети потребляет менее 2Вт, а от аккумулятора еще меньше) имеет потрясающий эффект: мокрую обувь высушивает за 2…6 часов. Из-за низкого энергопотребления ее можно использовать как в автомобиле, в неэлектрифицированном гараже или даче.

При этом обувь не расклеивается, не трескается, не коробится, не теряет форму во время сушки. Высыхает даже в самом труднодоступном месте – в самом носке. Воздушный поток выносит всю влагу! Сушилка универсальна, за счет небольшого диаметра воздушных рукавов их можно вставить в любую обувь, от кирзовых сапог до миниатюрных детских пинеток.

Наша самодельная сушилка для обуви намного дешевле по сравнению с отечественными и зарубежными моделями сушилок.

Сопроводительная записка

«Старогришкинская ООШ»

Наименование изделия: «СУШИЛКА ДЛЯ ОБУВИ»

Автор: Габбасов Айдар – 12 лет

Руководитель: учитель технологии Миронов Валерий Григорьевич

Аэродинамическая сушилка абсолютно безопасна, т.к. сделана полностью из пластика, питается напряжением 12В и совершенно не греется. При крайне низком энергопотреблении (от сети потребляет менее 2Вт, а от аккумулятора еще меньше) имеет потрясающий эффект: мокрую обувь высушивает за 2…6 часов. Из-за низкого энергопотребления ее можно использовать как в автомобиле, в неэлектрифицированном гараже или даче.

При этом обувь не расклеивается, не трескается, не коробится, не теряет форму во время сушки. Высыхает даже в самом труднодоступном месте – в самом носке. Воздушный поток выносит всю влагу! Сушилка универсальна, за счет небольшого диаметра воздушных рукавов их можно вставить в любую обувь, от кирзовых сапог до миниатюрных детских пинеток.

Наша самодельная сушилка для обуви намного дешевле по сравнению с отечественными и зарубежными моделями сушилок.
