Шлифовальные станки.

Шлифовальные станки.

Шлифовальный станок предназначен для обработки поверхности изделия после строгания, фрезерования, пиления.

Шлифовальный станок предназначен для обработки поверхности изделия после строгания, фрезерования, пиления.

Наиболее часто на станке в качестве режущего инструмента используется абразивная шкурка на бумажной или тканевой основе.

Тканевая основа Бумажная основа

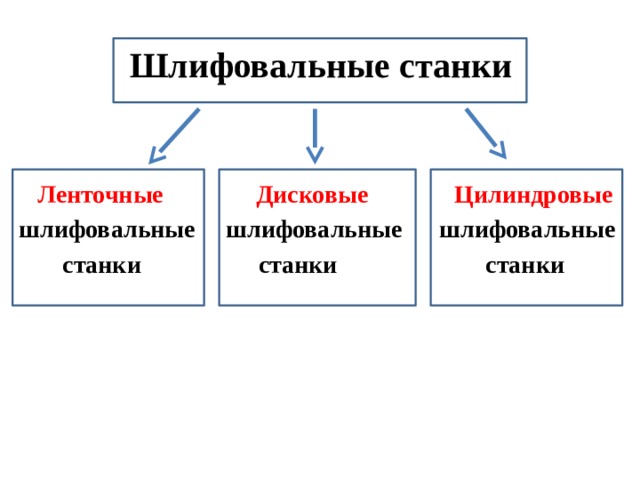

Шлифовальные станки

Ленточные Дисковые Цилиндровые

шлифовальные шлифовальные шлифовальные

станки станки станки

Шлифовальные станки подразделяются на три основные группы: ленточные, дисковые и цилиндровые.

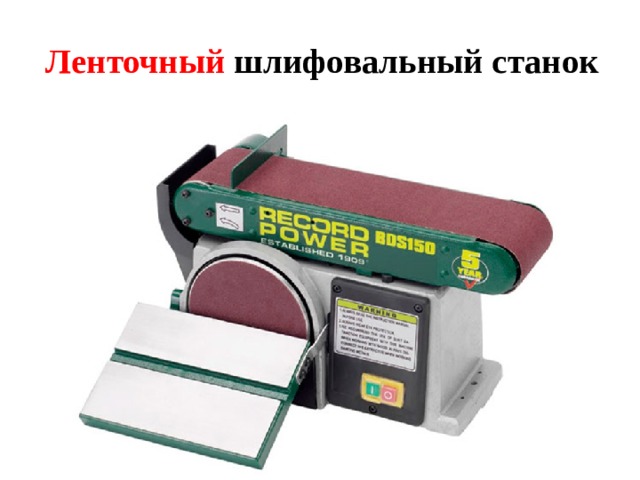

Ленточный шлифовальный станок

Ленточный станок применяют для шлифования плоских, выпуклых и вогнутых поверхностей.

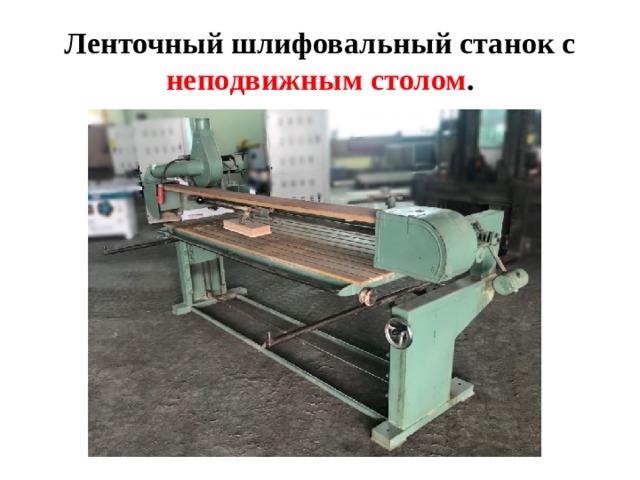

Ленточный шлифовальный станок с неподвижным столом .

Станок с неподвижным столом предназначен для плоскостного шлифования.

Ленточный шлифовальный станок со свободной лентой.

Станок со свободной лентой предназначен для обработки криволинейных поверхностей.

Ленточный шлифовальный станок

1 – направляющие для стола; 2 – приемник пыли; 3 – электродвигатель; 4 – шлифовальная лента; 5 – утюжок; 6 – стол; 7 – натяжной шкив

Дисковый шлифовальный станок .

Дисковый станок предназначен для чернового шлифования, снятия провесов и удаления свесов. Листовая шкурка закрепляется на вращающемся диске.

Цилиндровый шлифовальный станок.

Цилиндровый станок бывает одно- или трехцилиндровым.

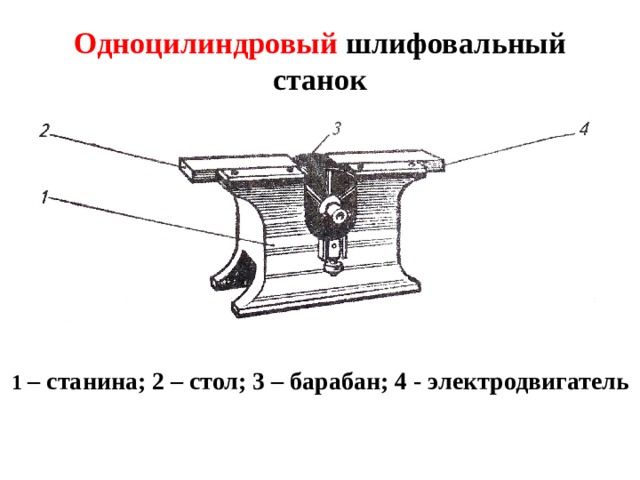

Одноцилиндровый шлифовальный станок

Одноцилиндровый станок предназначен для плоскостного шлифования прямых и криволинейных деталей, закругления острых ребер. Одноцилиндровые станки выпускаютсЯ

1 – станина; 2 – стол; 3 – барабан; 4 - электродвигатель

Трехцилиндровый шлифовальный станок.

2

1

4

Трехцилиндровый станок используется для шлифования фанеры, плит, рамочных изделий, снятия провесов.

3

1 – стол; 2 – барабан; 3 – электродвигатель; 4 – маховичок подъема стола

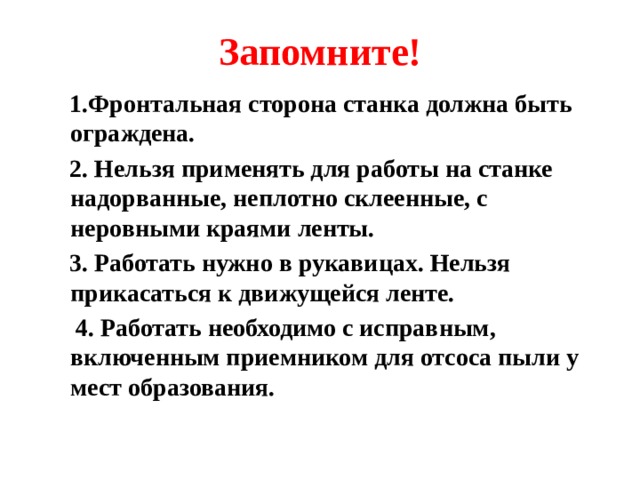

Запомните!

1.Фронтальная сторона станка должна быть ограждена.

2. Нельзя применять для работы на станке надорванные, неплотно склеенные, с неровными краями ленты.

3. Работать нужно в рукавицах. Нельзя прикасаться к движущейся ленте.

4. Работать необходимо с исправным, включенным приемником для отсоса пыли у мест образования.

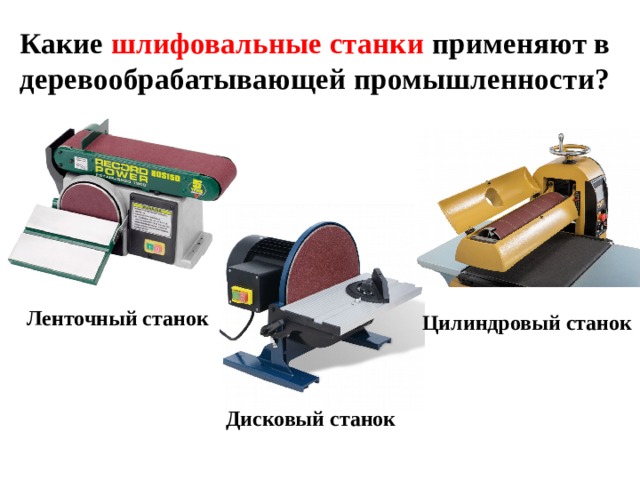

Какие шлифовальные станки применяют в деревообрабатывающей промышленности?

Ленточный станок

Цилиндровый станок

Дисковый станок

Станина

Электродвигатель

Из каких основных частей состоит шлифовальный станок?

Шлифовальный диск

Кнопки управления

2

1

3

Рабочий стол

4

5
