Шрифты(стандарт, правила написания)

Шрифты

Исторические сведения

Существуют самые разнообразные шрифты . Однако на чертежах надписи выполняют специальным чертёжным шрифтом .

Так было не всегда : до середины xix в . Надписи на чертежах выполняли тем же почерком , каким писали документы , иногда применяли печатные буквы .

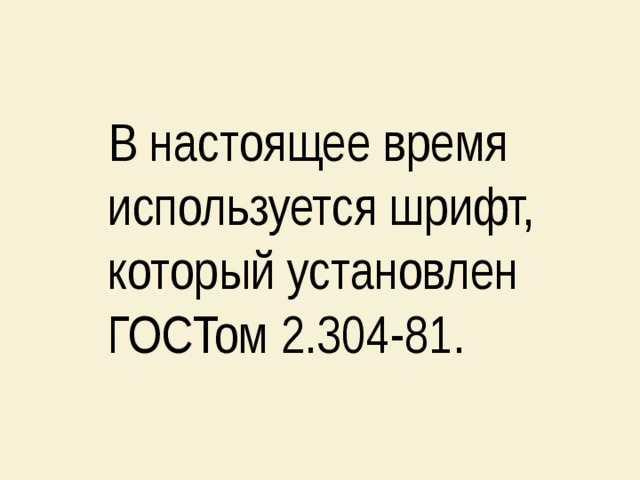

В настоящее время используется шрифт, который установлен ГОСТом 2.304-81.

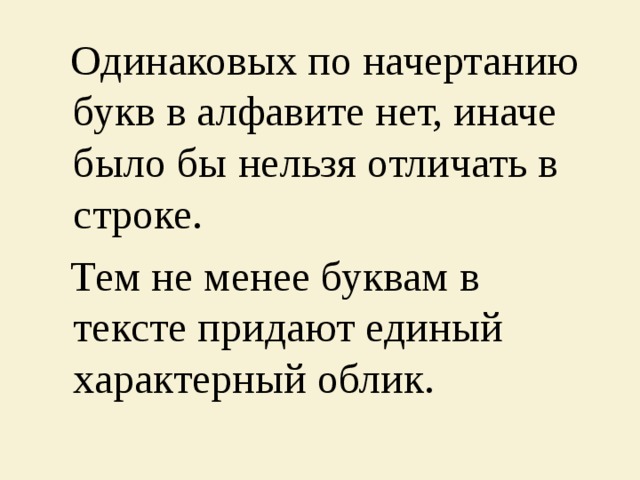

Одинаковых по начертанию букв в алфавите нет, иначе было бы нельзя отличать в строке.

Тем не менее буквам в тексте придают единый характерный облик.

Посмотрите несколько фраз, написанных художественным шрифтом .

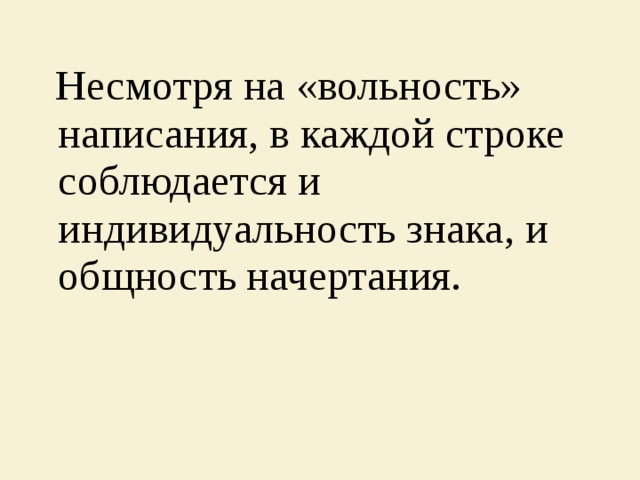

Несмотря на «вольность» написания, в каждой строке соблюдается и индивидуальность знака, и общность начертания.

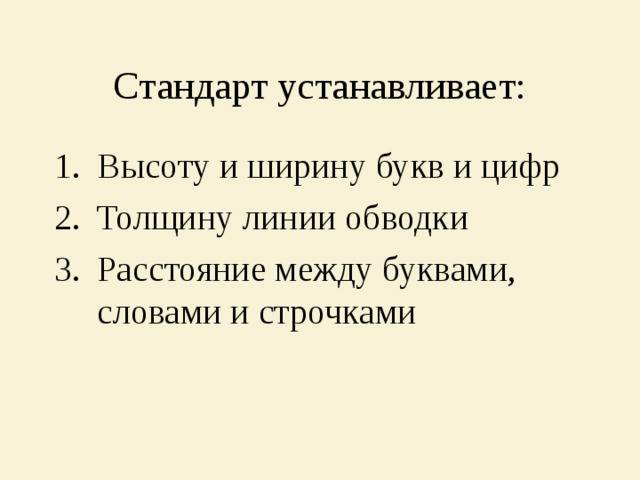

Стандарт устанавливает:

• Высоту и ширину букв и цифр
• Толщину линии обводки
• Расстояние между буквами, словами и строчками

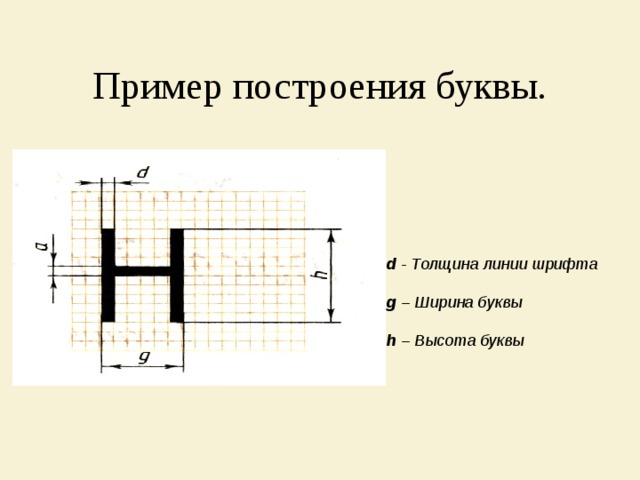

Пример построения буквы.

d - Толщина линии шрифта

g – Ширина буквы

h – Высота буквы

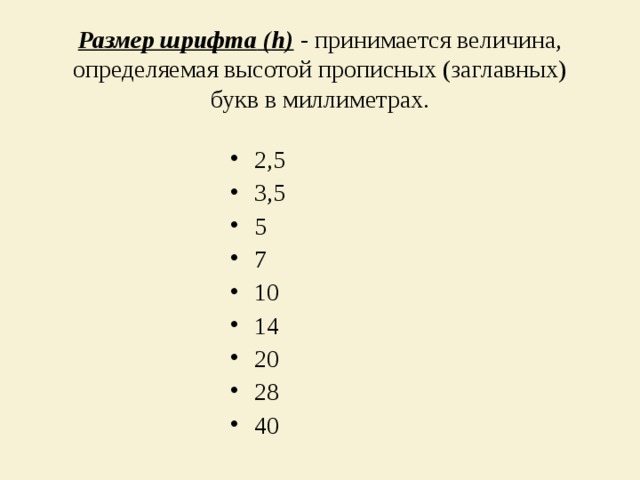

Размер шрифта ( h ) - принимается величина, определяемая высотой прописных (заглавных) букв в миллиметрах.

• 2,5
• 3,5
• 5
• 7
• 10
• 14
• 20
• 28
• 40

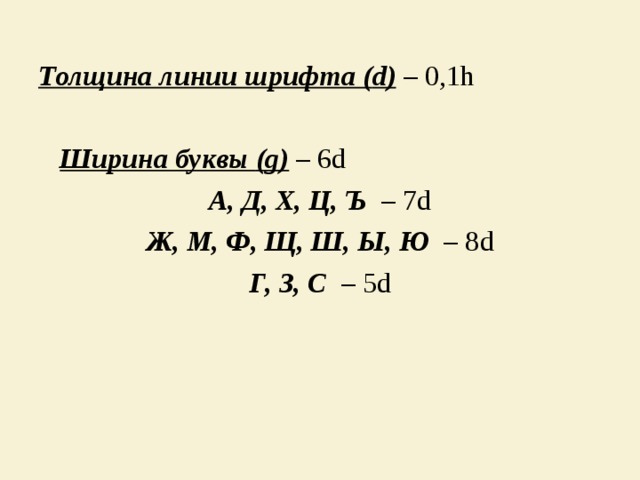

Толщина линии шрифта ( d ) – 0,1 h

Ширина буквы (g) – 6 d

А, Д, Х, Ц, Ъ – 7 d

Ж, М, Ф, Щ, Ш, Ы, Ю – 8 d

Г, З, С – 5 d

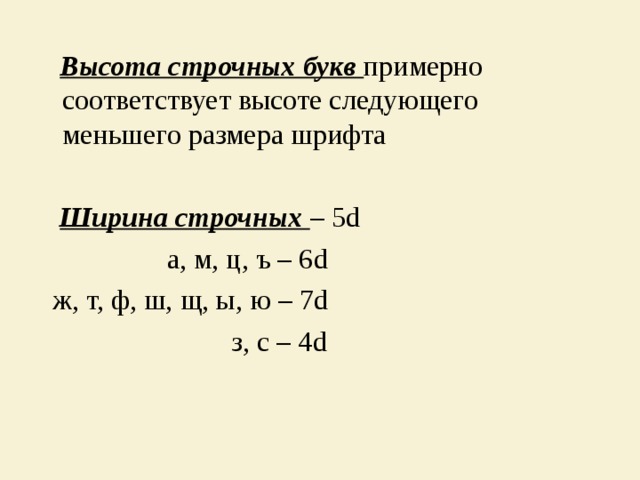

Высота строчных букв примерно соответствует высоте следующего меньшего размера шрифта

Ширина строчных – 5 d

а, м, ц, ъ – 6 d

ж, т, ф, ш, щ, ы, ю – 7 d

з, с – 4 d

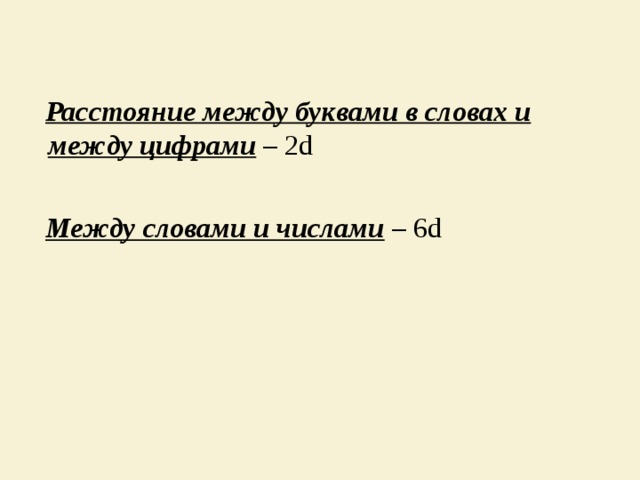

Расстояние между буквами в словах и между цифрами – 2 d

Между словами и числами – 6 d

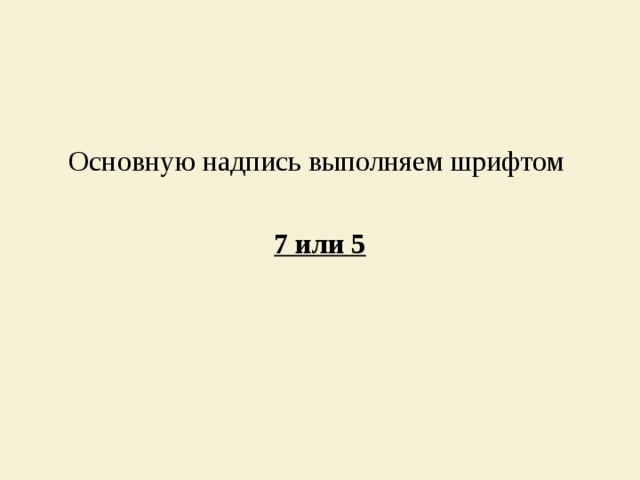

Основную надпись выполняем шрифтом

7 или 5

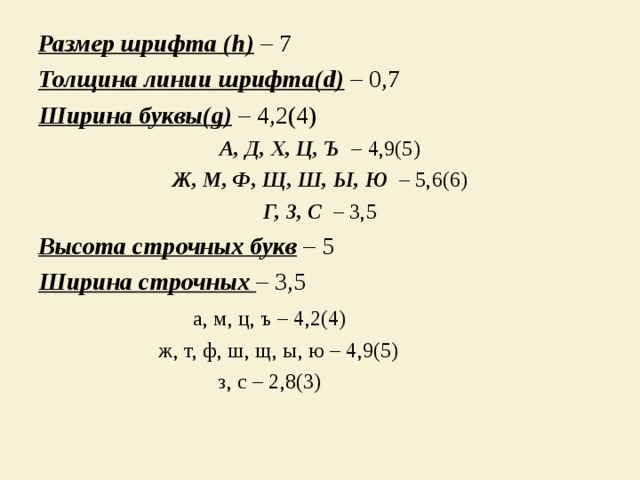

Размер шрифта ( h ) – 7

Толщина линии шрифта( d ) – 0,7

Ширина буквы (g) – 4,2(4)

А, Д, Х, Ц, Ъ – 4,9(5)

Ж, М, Ф, Щ, Ш, Ы, Ю – 5,6(6)

Г, З, С – 3,5

Высота строчных букв – 5

Ширина строчных – 3,5

а, м, ц, ъ – 4,2(4)

ж, т, ф, ш, щ, ы, ю – 4,9(5)

з, с – 2,8(3)

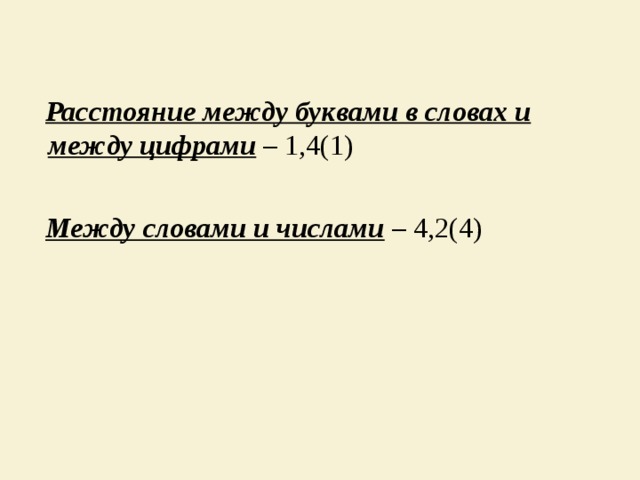

Расстояние между буквами в словах и между цифрами – 1,4(1)

Между словами и числами – 4,2(4)

Стандартный шрифт без наклона

Стандартный шрифт с наклоном (угол наклона 75 ° )

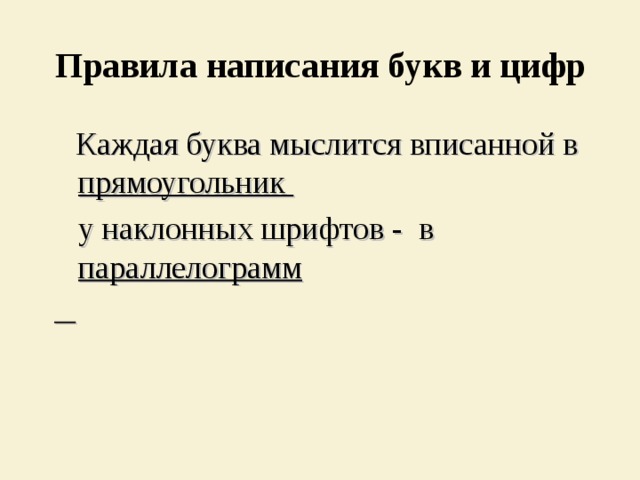

Правила написания букв и цифр

Каждая буква мыслится вписанной в прямоугольник

у наклонных шрифтов - в параллелограмм

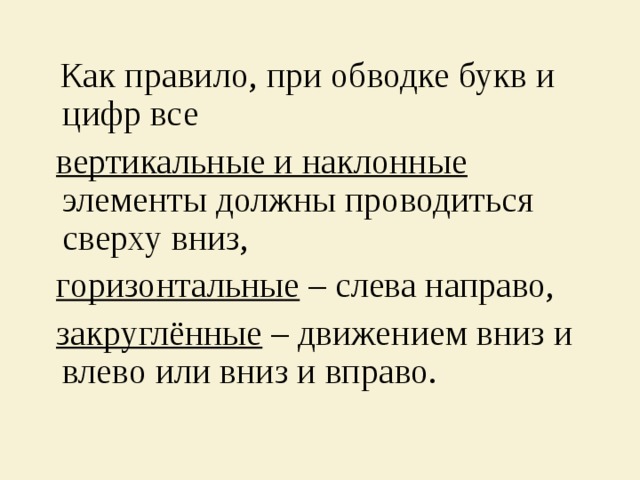

Как правило, при обводке букв и цифр все

вертикальные и наклонные элементы должны проводиться сверху вниз,

горизонтальные – слева направо,

закруглённые – движением вниз и влево или вниз и вправо.

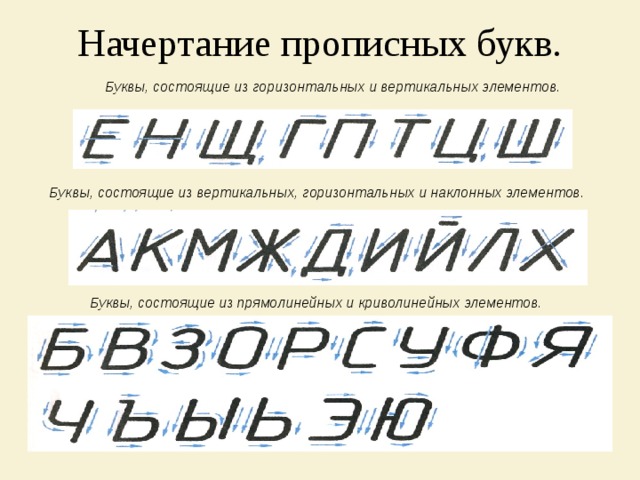

Начертание прописных букв.

Буквы, состоящие из горизонтальных и вертикальных элементов.

Буквы, состоящие из вертикальных, горизонтальных и наклонных элементов.

Буквы, состоящие из прямолинейных и криволинейных элементов.

Начертание строчных букв.

Буквы, отличающиеся от начертания прописных букв.

Домашнее задание

Читать стр. 21 – 24 учебника

Напишите чертежным шрифтом на миллиметровой бумаге А4:

• Прописные(заглавные) буквы алфавита
• Строчные буквы алфавита
• Цифры

Начертание прописных букв.

Буквы, состоящие из горизонтальных и вертикальных элементов.

Буквы, состоящие из вертикальных, горизонтальных и наклонных элементов.

Буквы, состоящие из прямолинейных и криволинейных элементов.

УРОК ЗАКОНЧЕН.

• ДО ВСТРЕЧИ НА СЛЕДУЮЩЕЙ НЕДЕЛЕ.
• ВСЕГО ДОБРОГО!
