Штангенинструменты

ПЛАН УРОКА.

Тема урока: Штангенинструменты.

Цели урока:

• образовательная: изучение видов, устройства, назначения и применения штангенинструмента;

• развивающая: развитие способности к самостоятельной работе;

• воспитательная: воспитание трудовой дисциплины.

Оснащение урока: учебник, ноутбук, проектор (содержит презентацию).

Тип урока: комбинированный.

ХОД УРОКА

Проверка присутствующих на уроке и их готовность к уроку…………..1мин.

Объяснение и запись темы и целей урока…………………………………..2мин.

Актуализация опорных знаний………………………………………………5мин.

1. Назовите методы измерений.

2. Что подразумевает точность результатов измерений?

3. На чём основан выбор средств измерений?

4. Какие требования предъявляются к средствам измерений?

5. Назовите метрологические характеристики средств измерений.

Мотивация учебной деятельности…………………………………………...3мин.

Существует большое количество измерительных инструментов, предназначенных для определения размеров деталей. Штангенинструменты могут различаться по устройству, но назначение одинаково. Поэтому необходимо знать как ими правильно работать в зависимости от текущих потребностей.

Изучение нового материала…………………………………………………26мин.

Закрепление полученных знаний……………………………………………5мин.

1. Чем характерны штангенинструменты?

2. Какие существуют виды штангенциркулей?

3. Назовите основные части штангенциркуля?

4. Для чего служит штангенрейсмас?

5. Для чего служит штангенглубиномер?

Подведение итогов урока……………………………………………………...2мин.

Оценивание наиболее активных студентов.

Домашнее задание……………………………………………………………...1мин.

Проработать изученный материал по конспекту и с помощью других, рекомендованных источников информации.

Штангенинструменты.

Штангенинструменты применяются для измерений с величиной отсчета 0,1 и 0,05мм наружных, внутренних и других линейных параметров деталей.

По конструкции и области применения штангенинструменты подразделяются на штангенциркули, штангенглубиномеры и штангенрейсмасы.

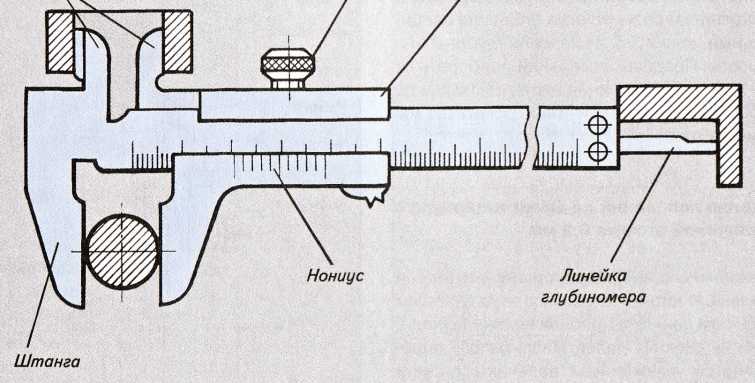

Штангенциркуль ШЦ-4 имеет двустороннее расположение губок для наружных и внутренних измерений, снабжен линейкой для измерения глубины.

Пределы измерений – 0-125мм, величина отсчёта – 0,1мм.

Губки для измерения

наружных и внутренних Винт фиксации

размеров рамки Рамка

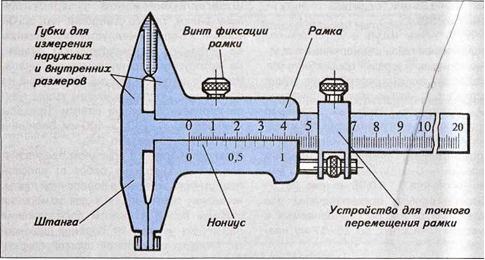

Штангенциркуль ШЦ-II с двусторонним расположением губок для наружных и внутренних измерений и разметки снабжен устройством для точного перемещения рамки по штанге с помощью микрометрической пары. Измерение наружных размеров может выполняться как нижними, так и верхними губками. Для охватывающих размеров предназначены нижние губки.

Пределы измерений — 0-160; 0-200; 0-250 мм. Величина отсчета 0,1 и 0,05 мм.

Штангенциркули предназначены для определения размеров,

выполняемых с невысокой точностью, по 15 — 17-му квалитетам.

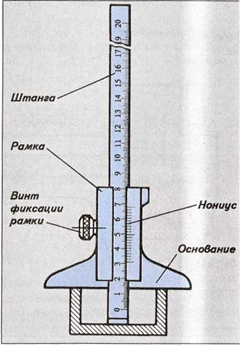

Штангенглубиномером измеряют глубину пазов, глухих отверстий и т. д. Он состоит из основания, устанавливаемого на деталь, и перемещающейся штанги, на которую нанесена основная шкала. Рамка с нониусом жестко закреплена на основании. Прибор оснащен узлом микрометрической подачи штанги.

Пределы измерений — 0-160; 0-400 мм.

Величина отсчета - 0,05 мм.

Штангенрейсмас предназначен для разметочных работ от плоской поверхности, например поверочной плиты, но может применяться и для измерения глубины пазов и высоты расположения различных уступов от базовой плоскости. Линейка с основной шкалой закреплена на массивном основании. Рамка с нониусом перемещается с помощью микровинта вдоль линейки. В держателе закрепляют разметочные губки или специальные ножки для измерения глубины или высоты. Пределы измерений прибора — от 0-250 мм с величиной отсчета 0,05 мм до 1500-2000 мм с величиной отсчета 0,1 мм.
