Тема: «Действие магнитного поля на проводник с током. Закон Ампера. Действие магнитного поля на движущийся заряд. Сила Лоренца. Магнитосфера Земли и её взаимодействие с солнечным ветром. Пара-, диа- и ферромагнитные вещества.». Цель урока:Познакомить с силой Ампера и Лоренца, усвоить особенности действия магнитного поля на движущийся заряд и проводник с током , научиться использовать правило «левой руки» для определения направления действия силы Лоренца в незнакомой ситуации.
Просмотр содержимого презентации
«Сила Ампера и Лоренца»
Вектор магнитной индукции.
Сила Ампера.

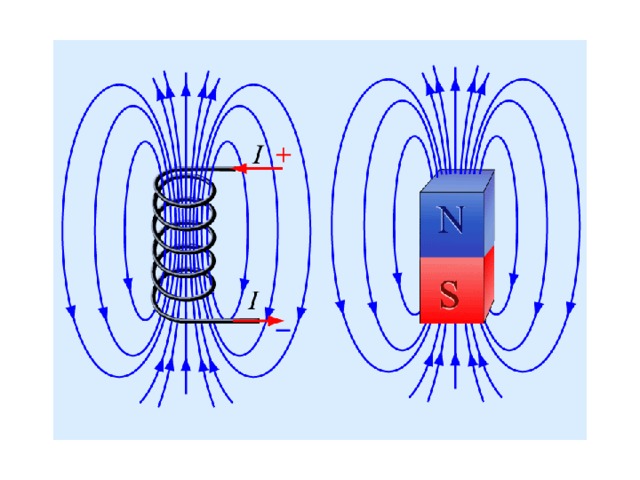

Магнитная индукция (векторная физическая величина) – силовая характеристика магнитного поля, определяет как направление, так и числовое значение силы, с которой магнитное поле действует на движущийся заряд, проводник с током, стрелку постоянного магнита, железные опилки и т.д.
Магнитная индукция является точечной характеристикой магнитного поля.
Магнитное поле создано двумя параллельными длинными проводниками с токами I 1 и I 2 , расположенными перпендикулярно плоскости чертежа. Если I 1 = 2I 2 , то вектор индукции В результирующего поля в точке А направлен…
1) вправо
2) вверх
3) влево
4) вниз
Действие магнитного поля на проводник с током.
Сила Ампера
На отрезок проводника, помещённого в магнитное поле, действует сила, равная произведению силы тока, модуля индукции магнитного поля, длины отрезка проводника и синуса угла между направлениями вектора индукции магнитного поля и тока:
Эта сила называется силой Ампера .
А

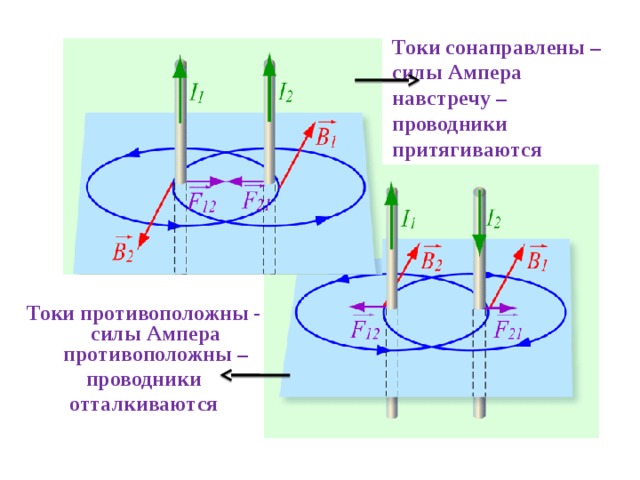

Токи сонаправлены – силы Ампера навстречу – проводники притягиваются
Токи противоположны - силы Ампера противоположны –
проводники
отталкиваются
В магнитное поле помещен проводник с током. На рис. представлены варианты направления силы Ампера. Выберите правильный вариант
Электрическая цепь, состоящая из четырех прямолинейных горизонтальных проводников и источника постоянного тока, находится в однородном магнитном поле, вектор магнитной индукции которого направлен на нас на рис. Куда направлена вызванная этим полем сила Ампера, действующая на проводник 4 - 1 ?
1) горизонтально вправо
2) горизонтально влево
3) вертикально вверх
4) вертикально вниз
Определить положение полюсов магнита, создающего магнитное поле.
а) слева – северный полюс;
б) слева – южный полюс.
Fа
Определить положение полюсов магнита, создающего магнитное поле.
а) ближе к нам – северный полюс,
б) ближе к нам – южный полюс.
