Сила Ампера презентация

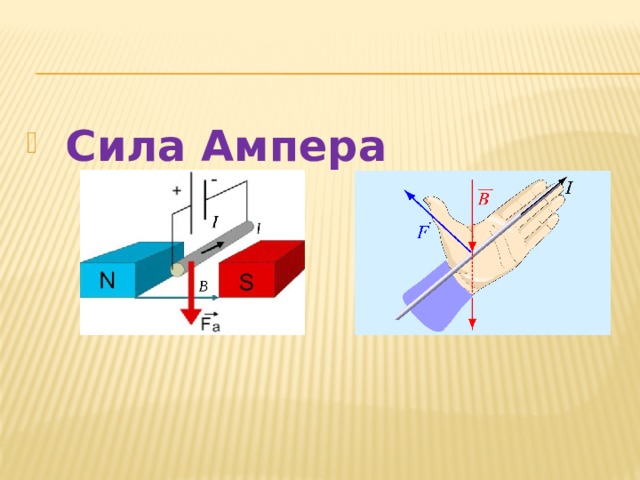

• Сила Ампера

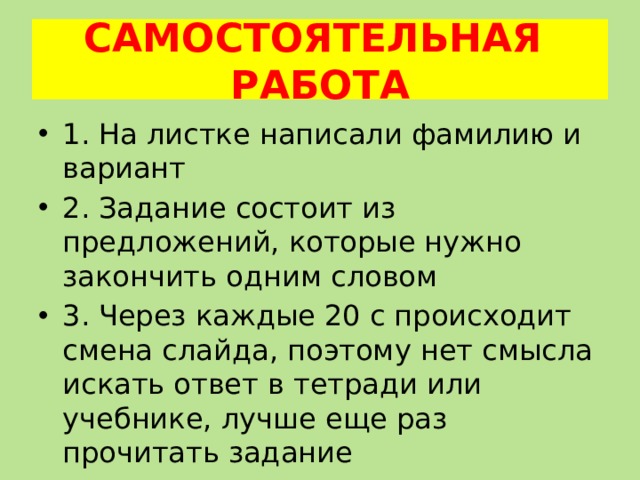

САМОСТОЯТЕЛЬНАЯ РАБОТА

• 1. На листке написали фамилию и вариант
• 2. Задание состоит из предложений, которые нужно закончить одним словом
• 3. Через каждые 20 с происходит смена слайда, поэтому нет смысла искать ответ в тетради или учебнике, лучше еще раз прочитать задание
• 4. Сокращение слов не допускается

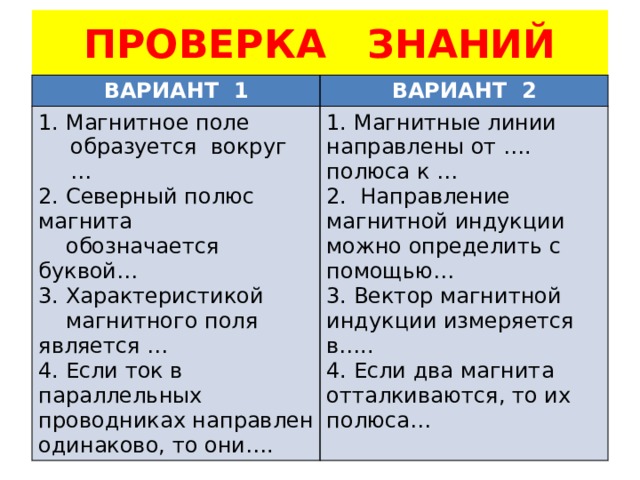

ПРОВЕРКА ЗНАНИЙ

ВАРИАНТ 1

ВАРИАНТ 2

1. Магнитное поле образуется вокруг …

2. Северный полюс магнита

1. Магнитные линии направлены от …. полюса к …

обозначается буквой…

2. Направление магнитной индукции можно определить с помощью…

3. Характеристикой

3. Вектор магнитной индукции измеряется в…..

магнитного поля является …

4. Если два магнита отталкиваются, то их полюса…

4. Если ток в параллельных проводниках направлен одинаково, то они….

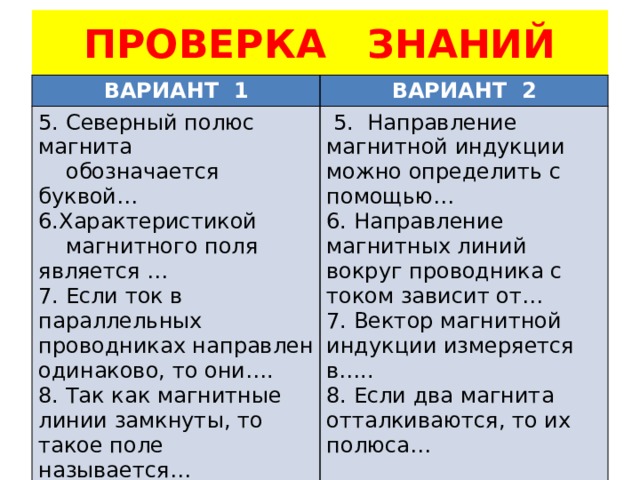

ПРОВЕРКА ЗНАНИЙ

ВАРИАНТ 1

ВАРИАНТ 2

5. Северный полюс магнита

обозначается буквой…

5. Направление магнитной индукции можно определить с помощью…

6.Характеристикой

6. Направление магнитных линий вокруг проводника с током зависит от…

магнитного поля является …

7. Вектор магнитной индукции измеряется в…..

7. Если ток в параллельных проводниках направлен одинаково, то они….

8. Если два магнита отталкиваются, то их полюса…

8. Так как магнитные линии замкнуты, то такое поле называется…

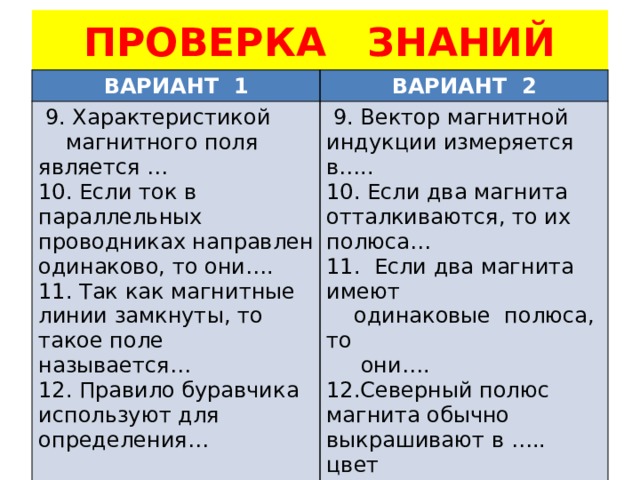

ПРОВЕРКА ЗНАНИЙ

ВАРИАНТ 1

ВАРИАНТ 2

9. Характеристикой

магнитного поля является …

9. Вектор магнитной индукции измеряется в…..

10. Если ток в параллельных проводниках направлен одинаково, то они….

10. Если два магнита отталкиваются, то их полюса…

11. Так как магнитные линии замкнуты, то такое поле называется…

11. Если два магнита имеют

12. Правило буравчика используют для определения…

одинаковые полюса, то

они….

12.Северный полюс магнита обычно выкрашивают в ….. цвет

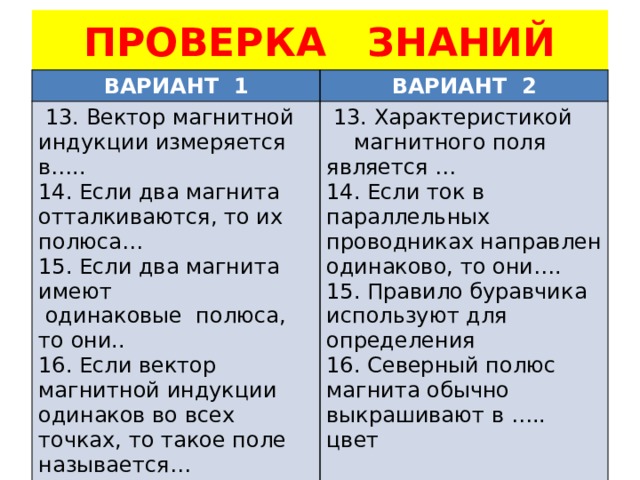

ПРОВЕРКА ЗНАНИЙ

ВАРИАНТ 1

ВАРИАНТ 2

13. Вектор магнитной индукции измеряется в…..

14. Если два магнита отталкиваются, то их полюса…

13. Характеристикой

15. Если два магнита имеют

магнитного поля является …

одинаковые полюса, то они..

14. Если ток в параллельных проводниках направлен одинаково, то они….

16. Если вектор магнитной индукции одинаков во всех точках, то такое поле называется…

15. Правило буравчика используют для определения

16. Северный полюс магнита обычно выкрашивают в ….. цвет

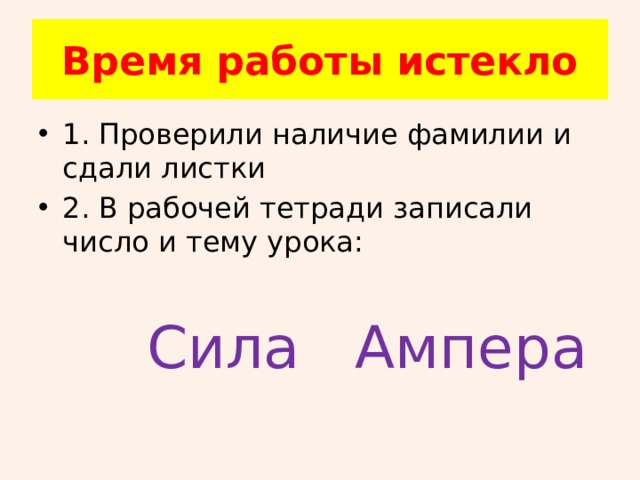

Время работы истекло

• 1. Проверили наличие фамилии и сдали листки
• 2. В рабочей тетради записали число и тему урока:

Сила Ампера

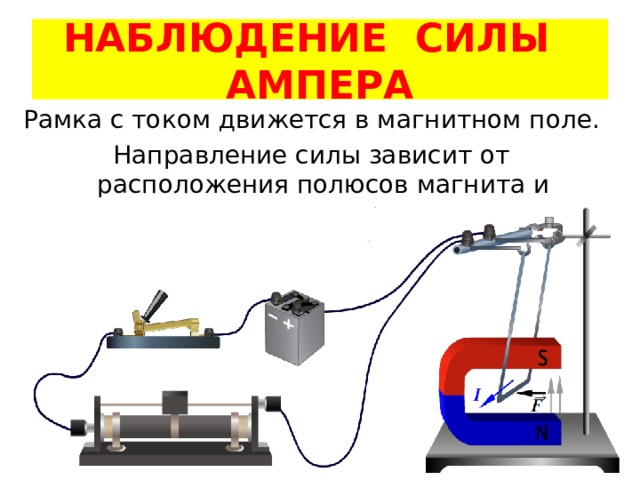

НАБЛЮДЕНИЕ СИЛЫ АМПЕРА

Рамка с током движется в магнитном поле.

Направление силы зависит от расположения полюсов магнита и направления тока в проводнике

СИЛА АМПЕРА -

сила, действующая

на проводник с током,

помещенный в магнитное

поле

З А В И С И Т

а) от силы тока в проводнике

б) от числа магнитов ( вектор В )

в) от длины проводника

г) от угла между направлением силы

тока и вектором магнитной индукции

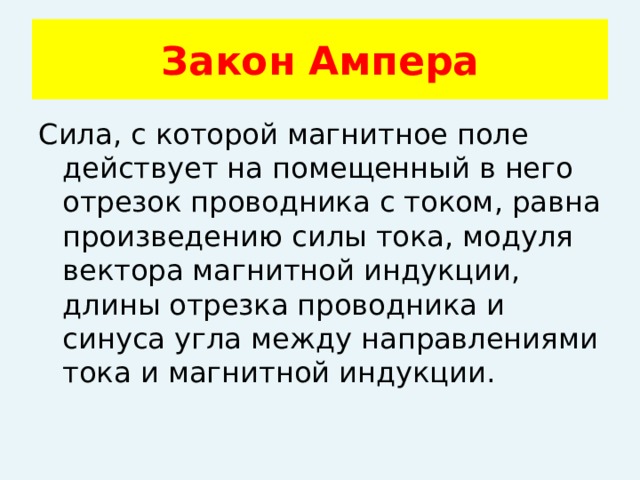

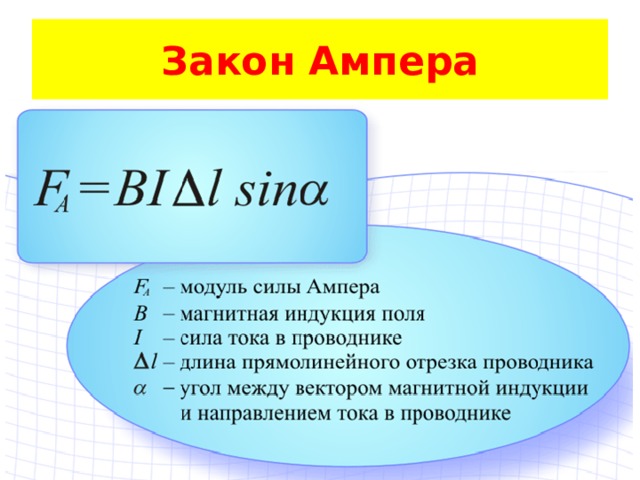

Закон Ампера

Сила, с которой магнитное поле действует на помещенный в него отрезок проводника с током, равна произведению силы тока, модуля вектора магнитной индукции, длины отрезка проводника и синуса угла между направлениями тока и магнитной индукции.

Закон Ампера

Андре-Мари Ампер (1775 – 1836)

Основные труды в области электродинамики. Автор первой теории магнетизма. Предложил правило для определения нап-равления действия магнитного поля на магнитную стрелку (правило Ампера). Открыл взаимодействие токов и устано-вил закон этого взаимодействия (закон Ампера). Свёл все магнитные взаимодействия к взаимодействию скрытых в телах круговых молекулярных электрических токов, (теорема Ампера). Открыл магнитный эффект катушки с током . Изобрел коммутатор, телеграф.

Магнитное взаимодействие параллельных токов

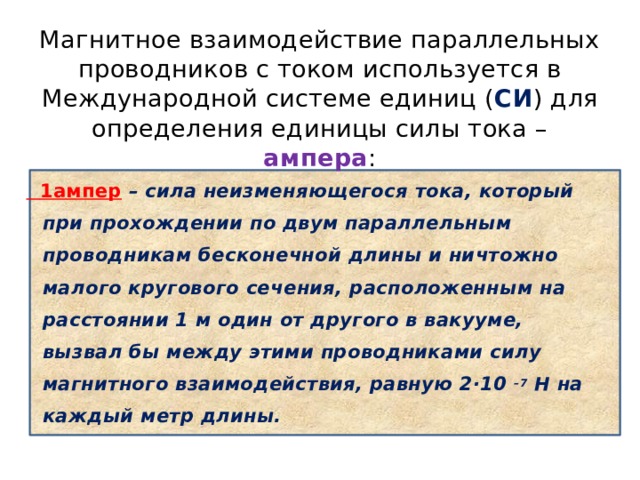

Магнитное взаимодействие параллельных проводников с током используется в Международной системе единиц ( СИ ) для определения единицы силы тока – ампера :

1ампер – сила неизменяющегося тока, который при прохождении по двум параллельным проводникам бесконечной длины и ничтожно малого кругового сечения, расположенным на расстоянии 1 м один от другого в вакууме, вызвал бы между этими проводниками силу магнитного взаимодействия, равную 2·10 –7  H на каждый метр длины.

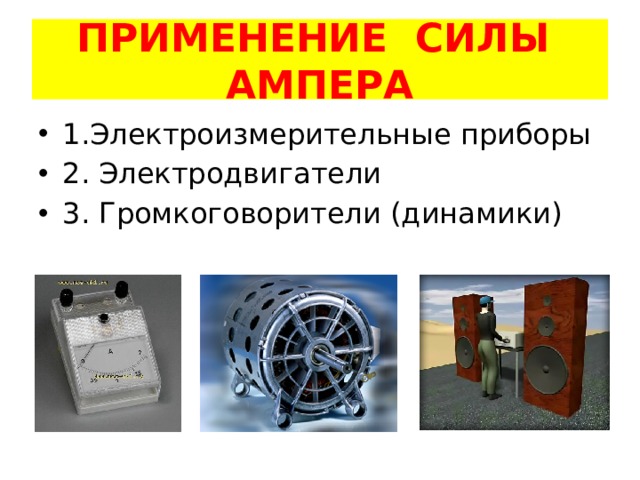

ПРИМЕНЕНИЕ СИЛЫ АМПЕРА

• 1.Электроизмерительные приборы
• 2. Электродвигатели
• 3. Громкоговорители (динамики)

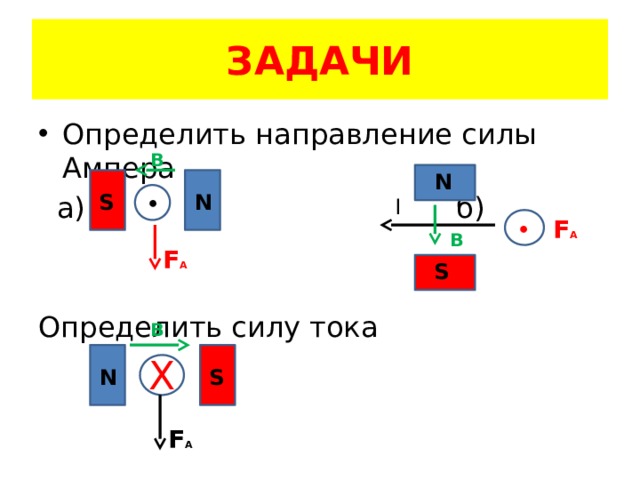

ЗАДАЧИ

• Определить направление силы Ампера

a) б)

Определить силу тока

B

N

S

N

●

I

F A

●

B

F A

S

B

X

N

S

F A
