Синхронные машины

Презентация «электрические машины»

Разработал: Дранишников Сергей Викторович мастер производственного обучения

«Электрические машины».

Тема: Синхронные машины

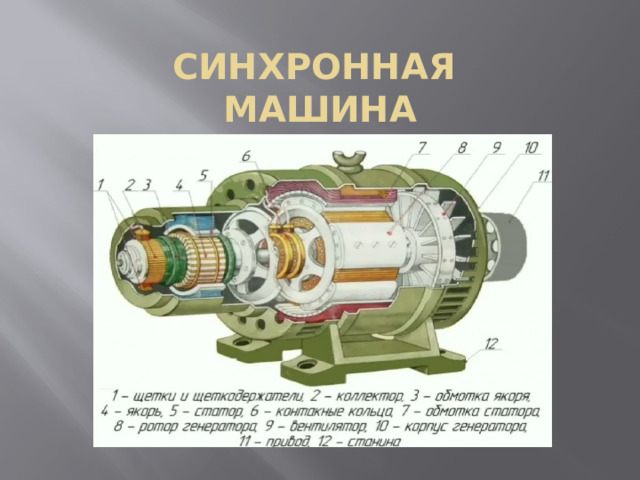

СИНХРОННАЯ МАШИНА

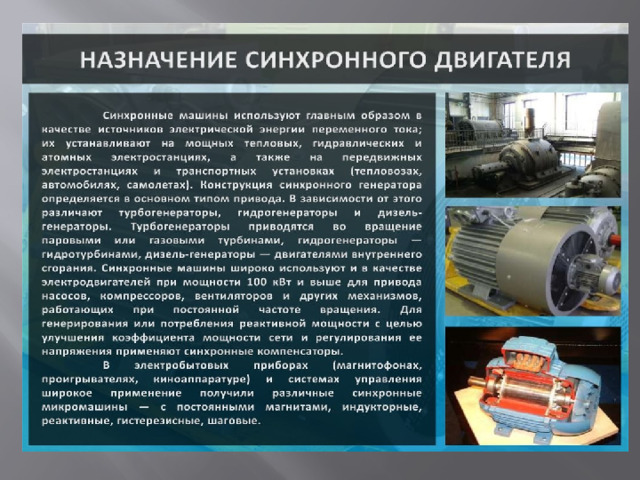

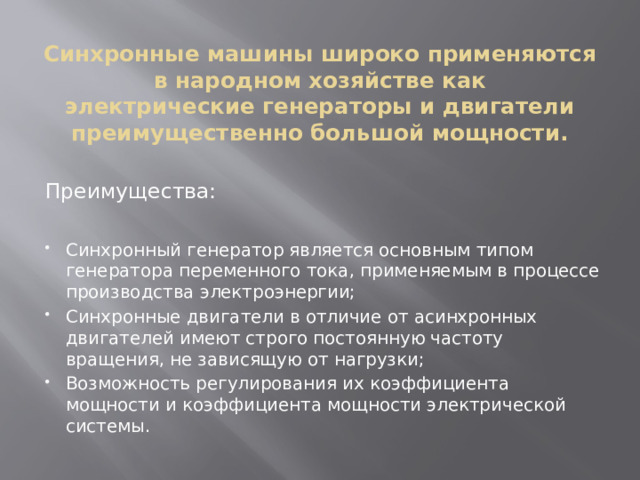

Синхронные машины широко применяются в народном хозяйстве как электрические генераторы и двигатели преимущественно большой мощности.

Преимущества:

• Синхронный генератор является основным типом генератора переменного тока, применяемым в процессе производства электроэнергии;
• Синхронные двигатели в отличие от асинхронных двигателей имеют строго постоянную частоту вращения, не зависящую от нагрузки;
• Возможность регулирования их коэффициента мощности и коэффициента мощности электрической системы.

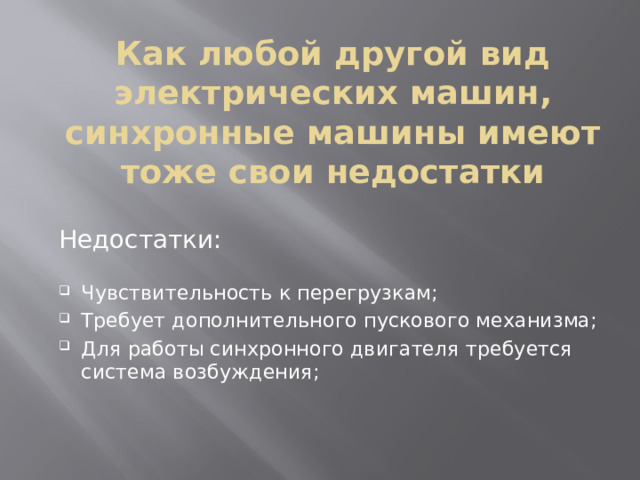

Как любой другой вид электрических машин, синхронные машины имеют тоже свои недостатки

Недостатки:

• Чувствительность к перегрузкам;
• Требует дополнительного пускового механизма;
• Для работы синхронного двигателя требуется система возбуждения;

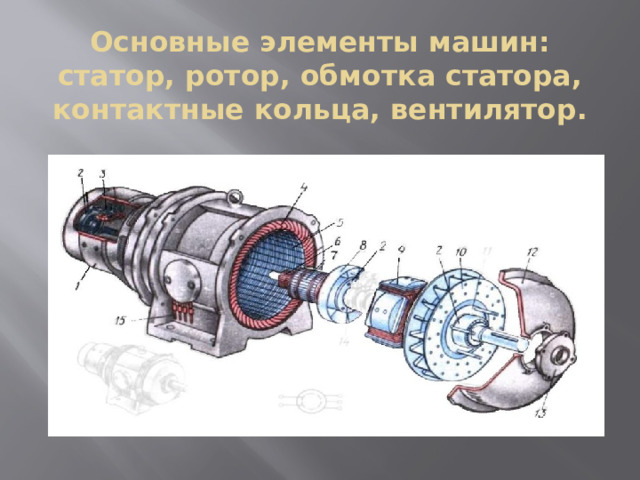

Основные элементы машин: статор, ротор, обмотка статора, контактные кольца, вентилятор.

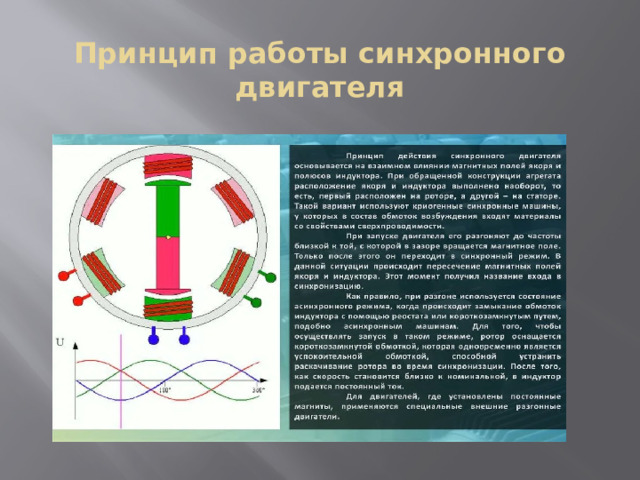

Принцип работы синхронного двигателя

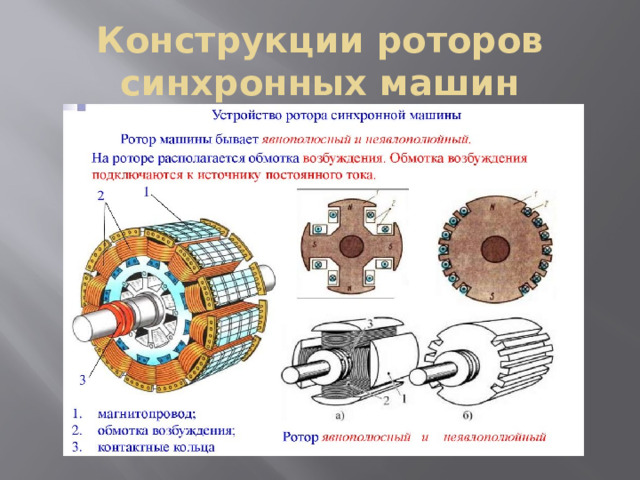

Конструкции роторов синхронных машин

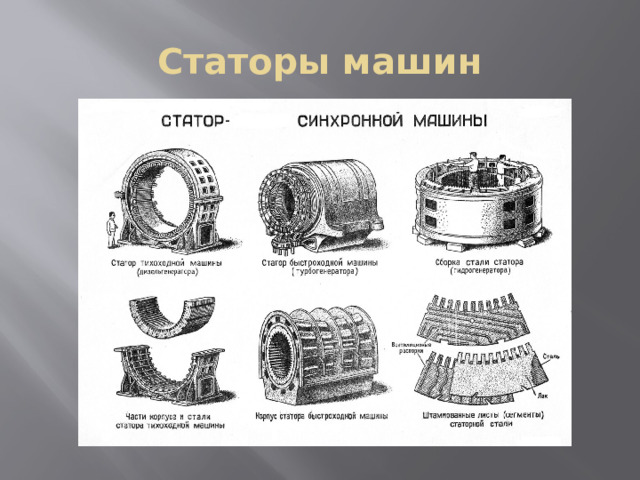

Статоры машин

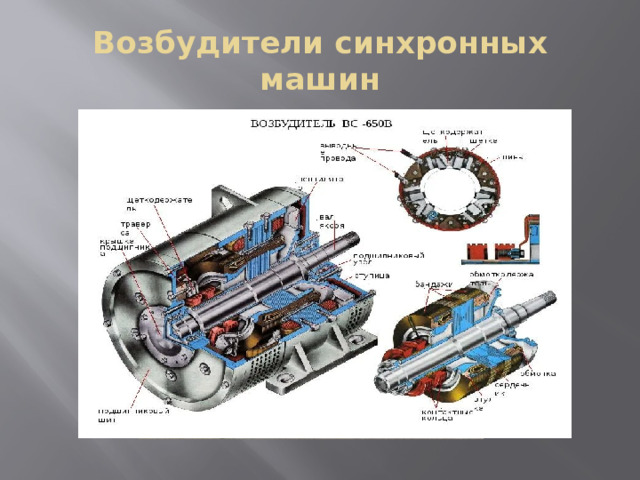

Возбудители синхронных машин

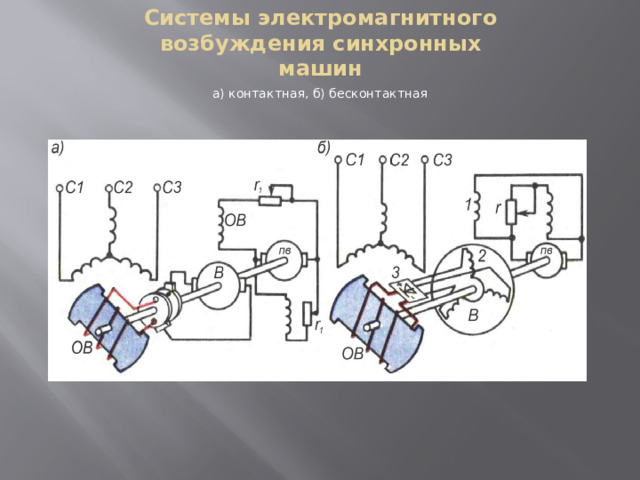

Системы электромагнитного возбуждения синхронных машин

а) контактная, б) бесконтактная

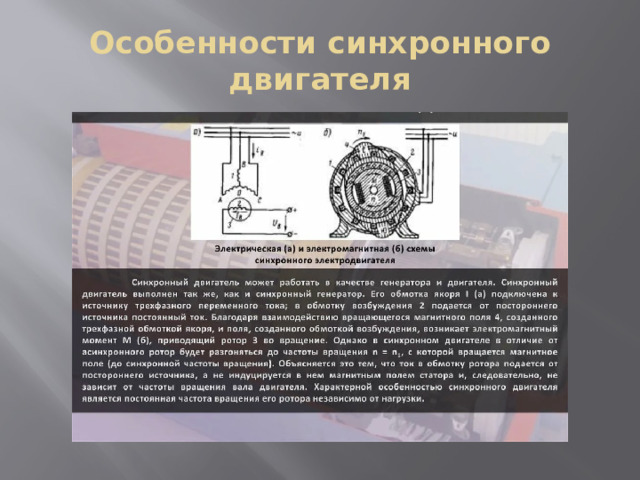

Особенности синхронного двигателя

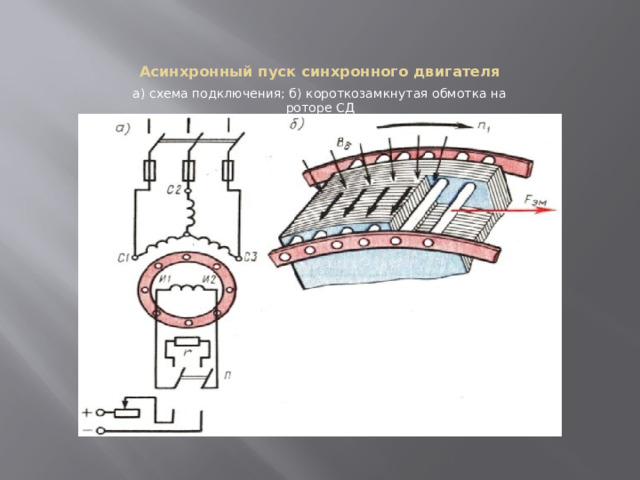

Асинхронный пуск синхронного двигателя

а) схема подключения; б) короткозамкнутая обмотка на роторе СД

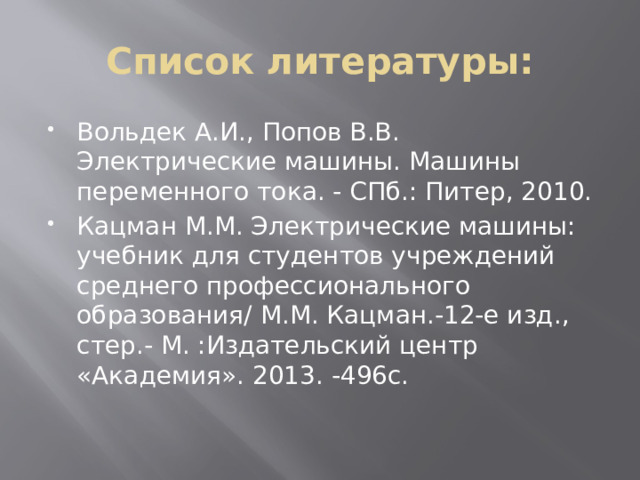

Список литературы:

• Вольдек А.И., Попов В.В. Электрические машины. Машины переменного тока. - СПб.: Питер, 2010.
• Кацман М.М. Электрические машины: учебник для студентов учреждений среднего профессионального образования/ М.М. Кацман.-12-е изд., стер.- М. :Издательский центр «Академия». 2013. -496с.
