Система питания дизеля Common Rail

ПМ.01. Техническое обслуживание и ремонт автотранспорта МДК 01.01 Устройство автомобилей

Тема. Система питания дизеля Common Rail Занятие № 31

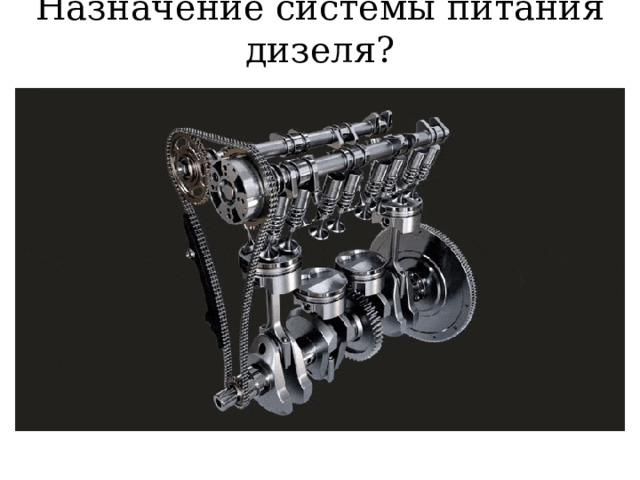

Назначение системы питания дизеля?

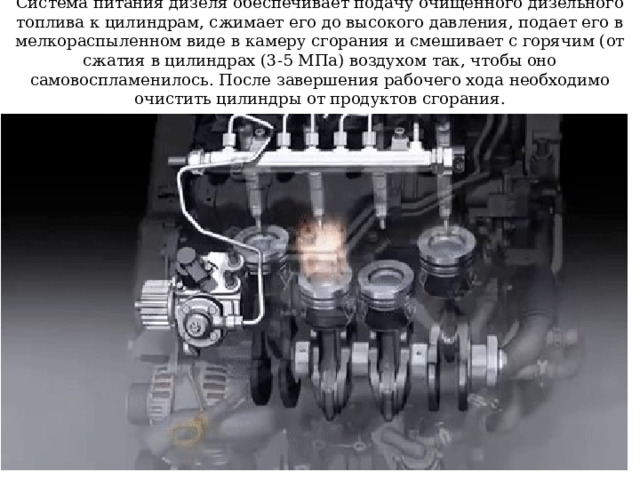

Система питания дизеля обеспечивает подачу очищенного дизельного топлива к цилиндрам, сжимает его до высокого давления, подает его в мелкораспыленном виде в камеру сгорания и смешивает с горячим (от сжатия в цилиндрах (3-5 МПа) воздухом так, чтобы оно самовоспламенилось. После завершения рабочего хода необходимо очистить цилиндры от продуктов сгорания.

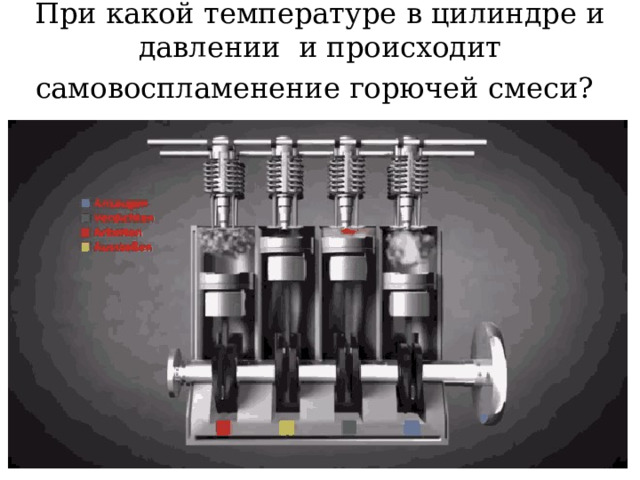

При какой температуре в цилиндре и давлении и происходит самовоспламенение горючей смеси?

В конце такта «сжатие» давление достигает 3,5 – 5,5 МПа, воздух нагревается до температуры 550 - 700 °С (550-700 °С – Учебник Пузанкова А.Г. стр. 141), (700-900°С – Учебник Иванова А.М. МАДИ, стр. 99), и рабочая смесь самовоспламеняется

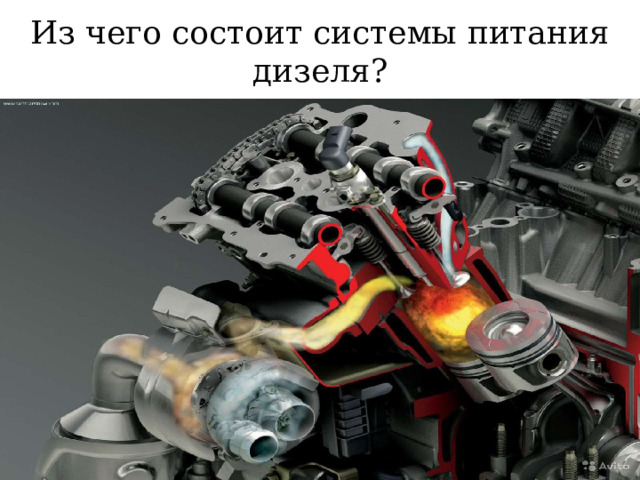

Из чего состоит системы питания дизеля?

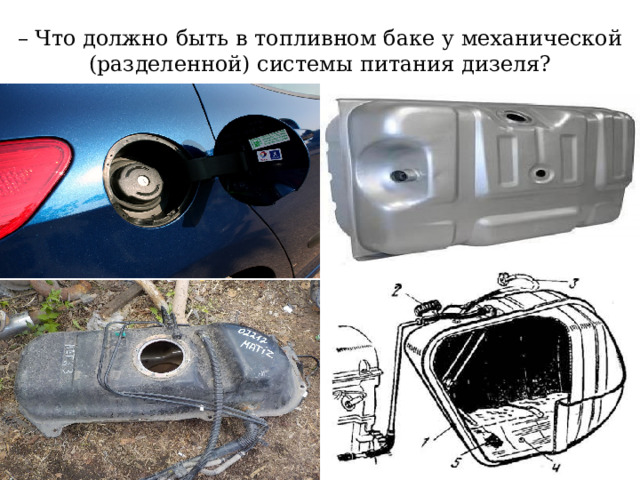

– Что должно быть в топливном баке у механической (разделенной) системы питания дизеля?

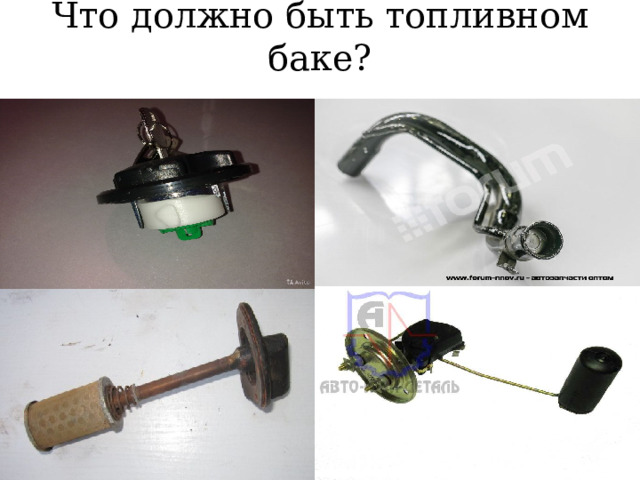

Что должно быть топливном баке?

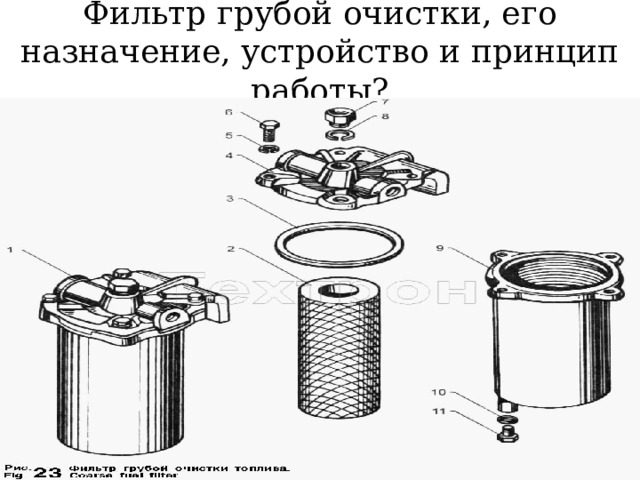

Фильтр грубой очистки, его назначение, устройство и принцип работы?

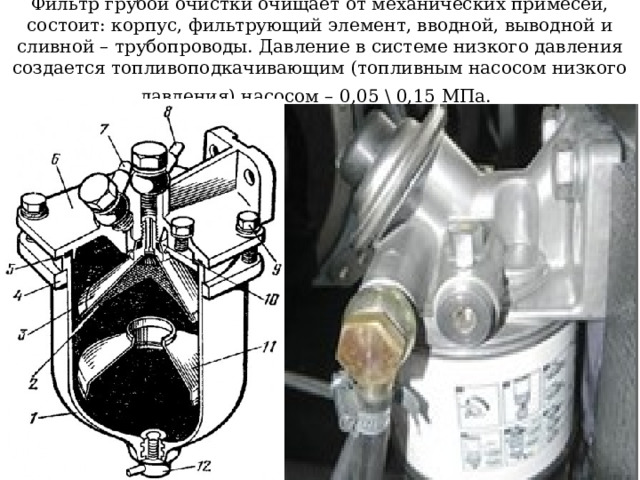

Фильтр грубой очистки очищает от механических примесей, состоит: корпус, фильтрующий элемент, вводной, выводной и сливной – трубопроводы. Давление в системе низкого давления создается топливоподкачивающим (топливным насосом низкого давления) насосом – 0,05 \ 0,15 МПа.

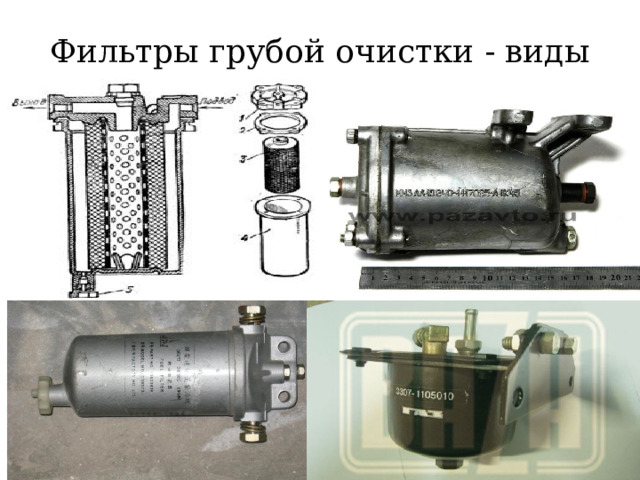

Фильтры грубой очистки - виды

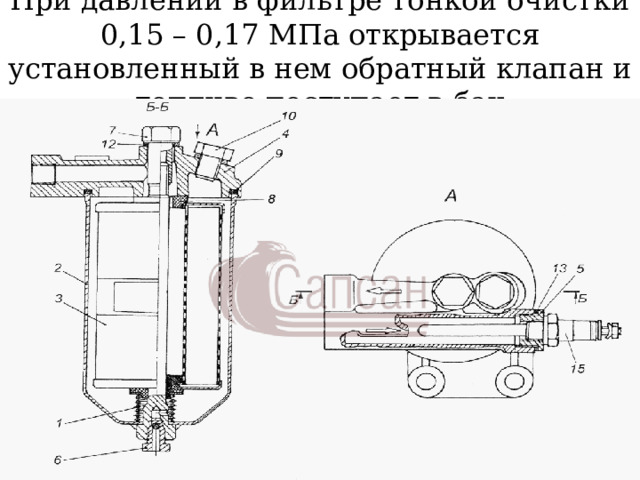

При давлении в фильтре тонкой очистки 0,15 – 0,17 МПа открывается установленный в нем обратный клапан и топливо поступает в бак

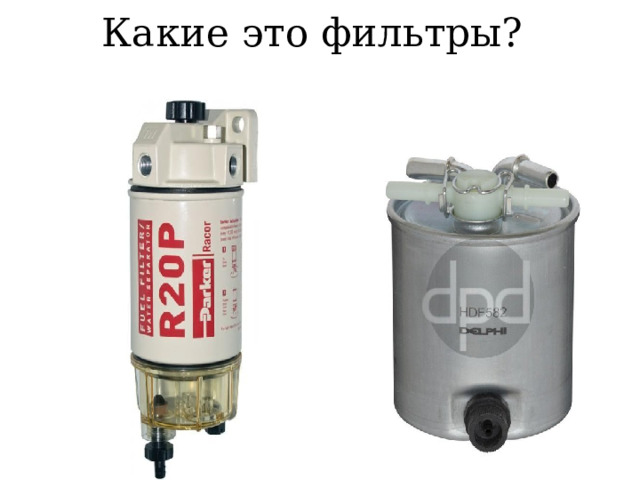

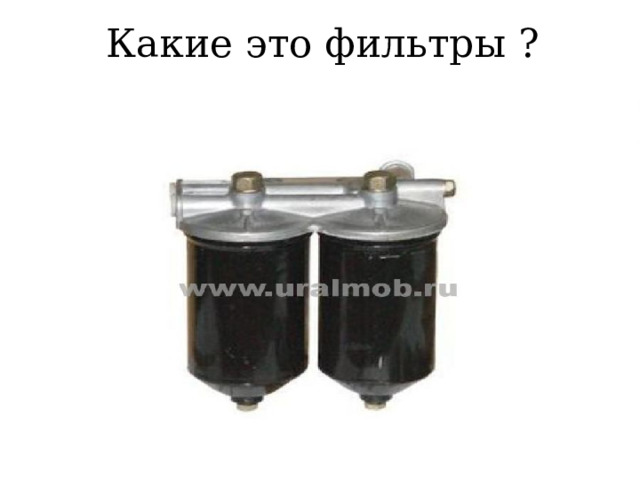

Какие это фильтры ?

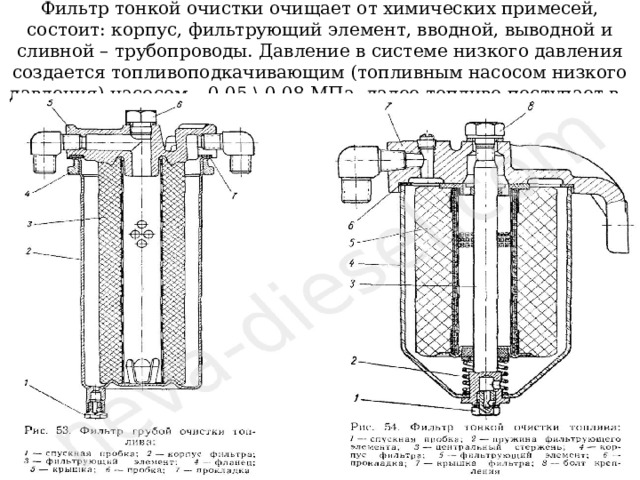

Фильтр тонкой очистки очищает от химических примесей, состоит: корпус, фильтрующий элемент, вводной, выводной и сливной – трубопроводы. Давление в системе низкого давления создается топливоподкачивающим (топливным насосом низкого давления) насосом – 0,05 \ 0,08 МПа, далее топливо поступает в..

Какие это фильтры?

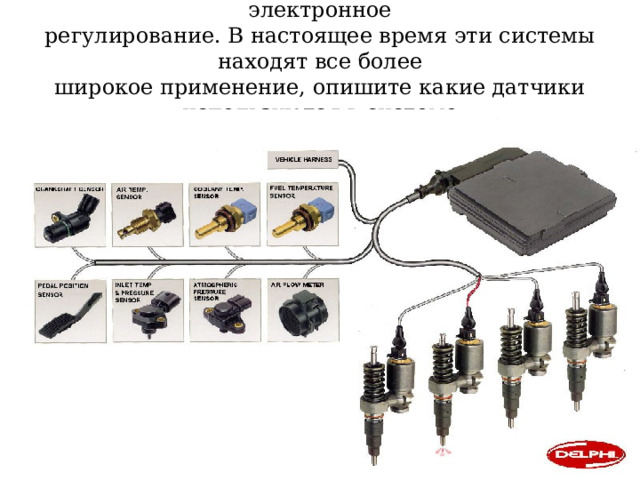

В аккумуляторных системах питания используют электронное регулирование. В настоящее время эти системы находят все более широкое применение, опишите какие датчики используются в системе

Опишите устройство и принцип работы?

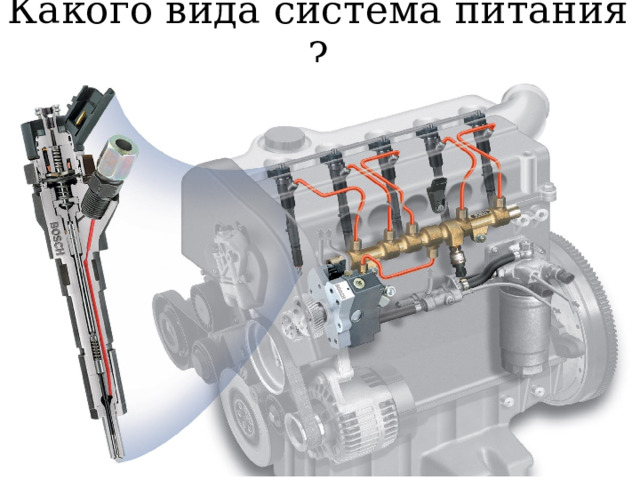

Какого вида система питания ?

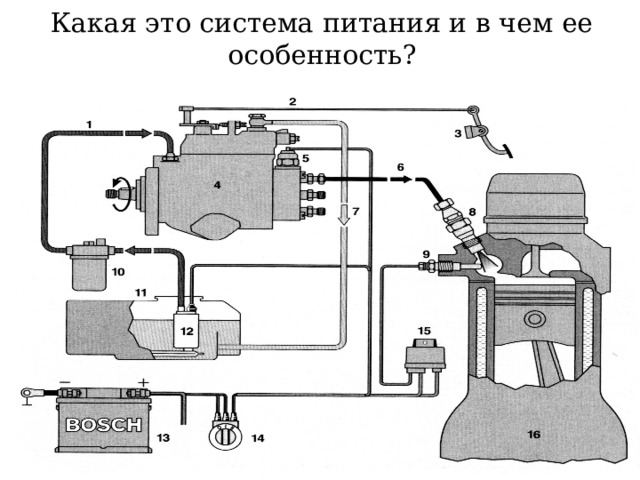

Какая это система питания и в чем ее особенность?

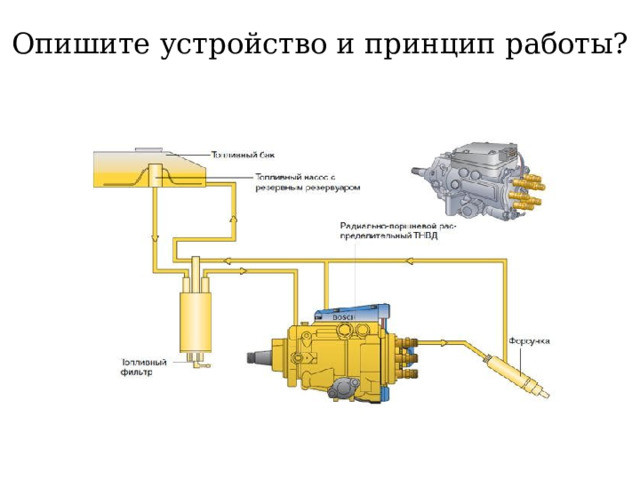

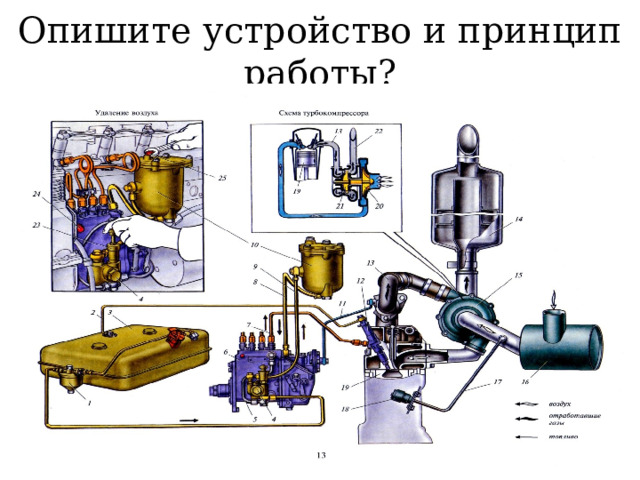

Опишите устройство и принцип работы?

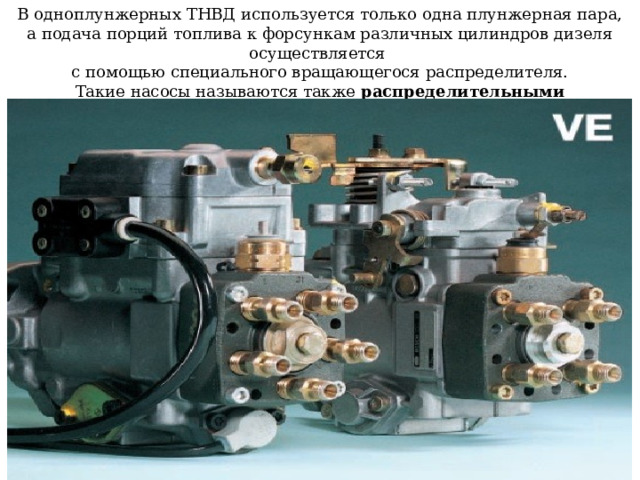

В одноплунжерных ТНВД используется только одна плунжерная пара, а подача порций топлива к форсункам различных цилиндров дизеля осуществляется с помощью специального вращающегося распределителя. Такие насосы называются также распределительными

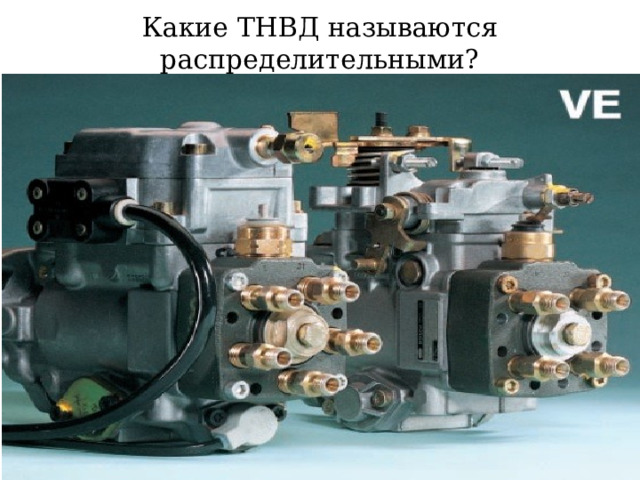

Какие ТНВД называются распределительными?

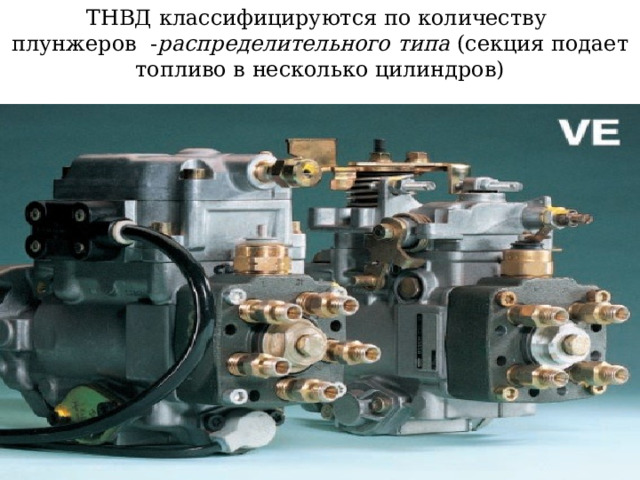

ТНВД классифицируются по количеству плунжеров - распределительного типа (секция подает топливо в несколько цилиндров)

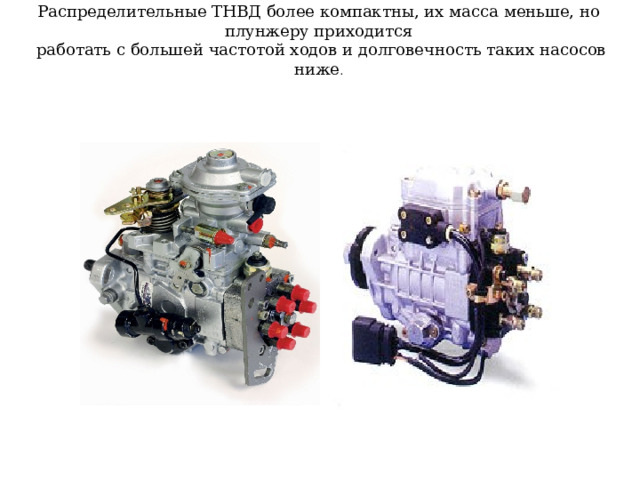

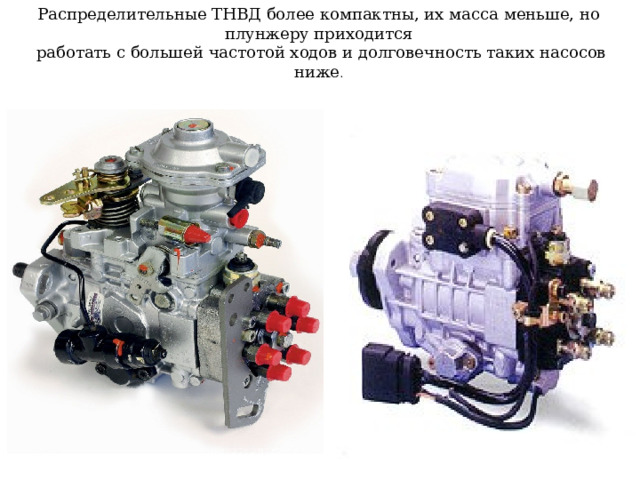

Распределительные ТНВД более компактны, их масса меньше, но плунжеру приходится работать с большей частотой ходов и долговечность таких насосов ниже .

Распределительные ТНВД более компактны, их масса меньше, но плунжеру приходится работать с большей частотой ходов и долговечность таких насосов ниже .

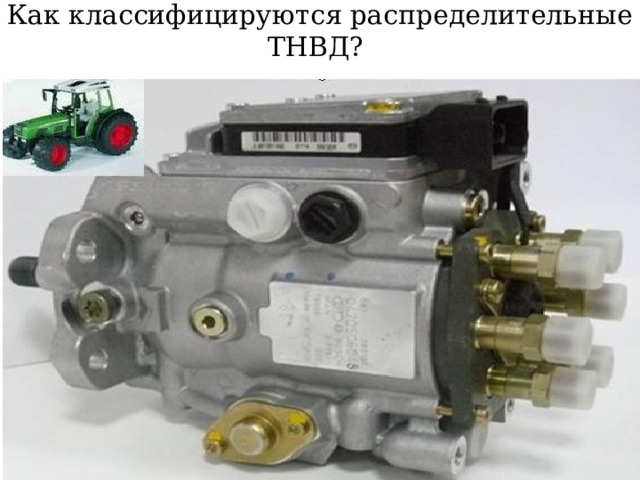

Как классифицируются распределительные ТНВД?

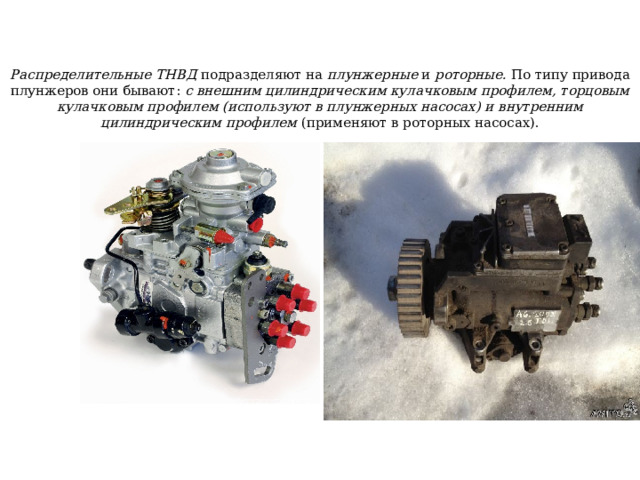

Распределительные ТНВД подразделяют на плунжерные и роторные. По типу привода плунжеров они бывают: с внешним цилиндрическим кулачковым профилем, торцовым кулачковым профилем (используют в плунжерных насосах) и внутренним цилиндрическим профилем (применяют в роторных насосах).

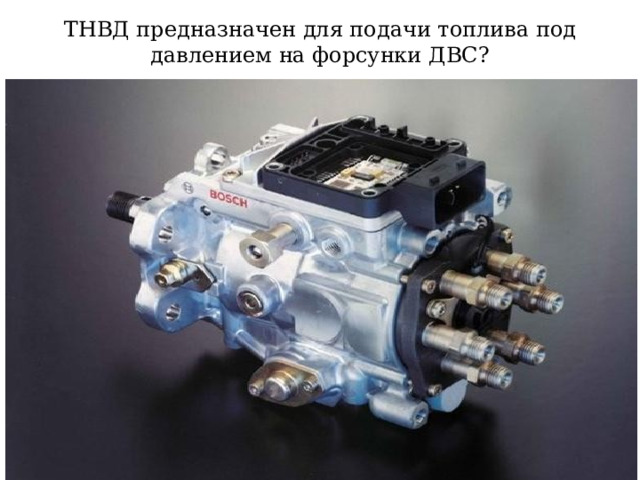

ТНВД предназначен для подачи топлива под давлением на форсунки ДВС?

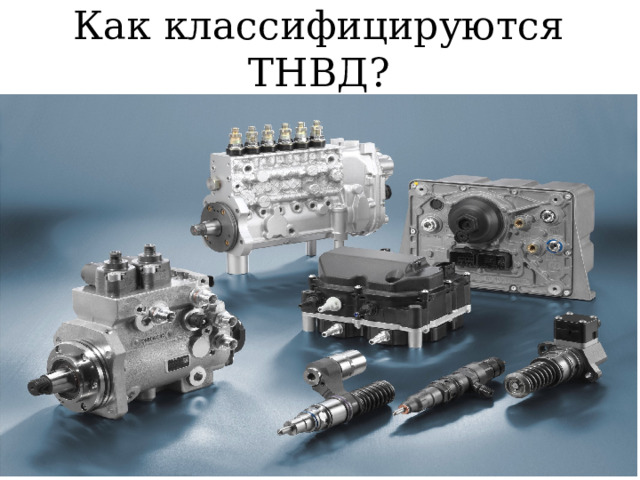

Как классифицируются ТНВД?

Устройство и принцип работы системы питания дизельного двигателя Common Rail

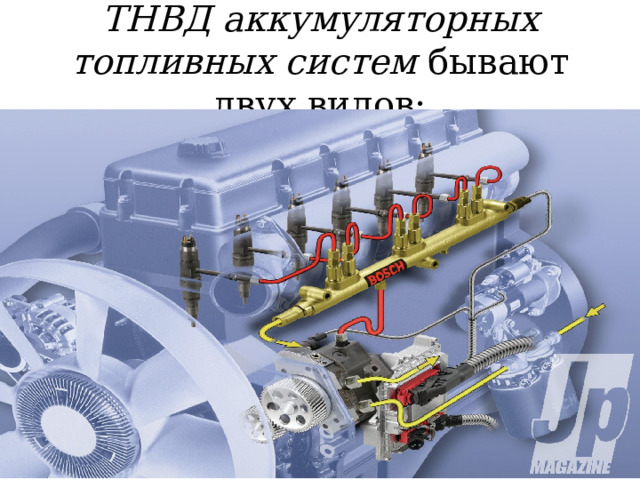

ТНВД аккумуляторных топливных систем бывают двух видов:

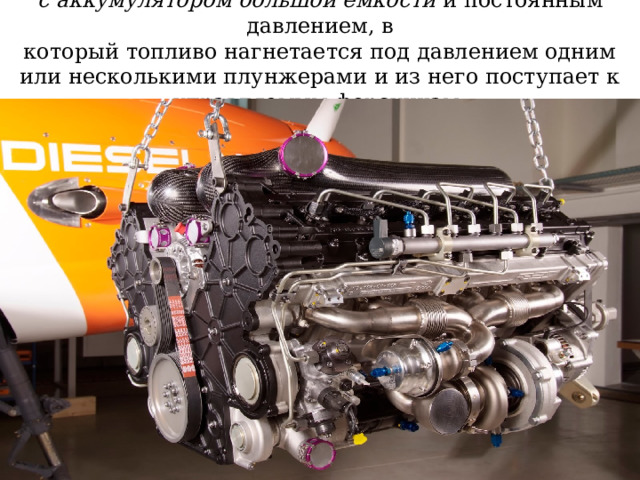

с аккумулятором большой емкости и постоянным давлением, в который топливо нагнетается под давлением одним или несколькими плунжерами и из него поступает к управляемым форсункам;

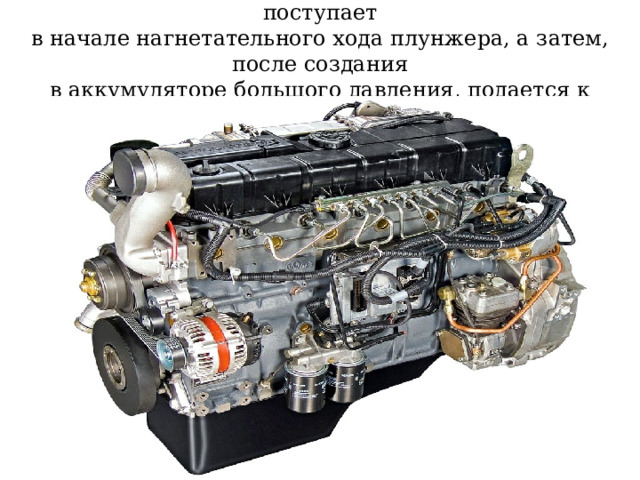

с аккумулятором малой емкости, в который топливо поступает в начале нагнетательного хода плунжера, а затем, после создания в аккумуляторе большого давления, подается к форсункам.

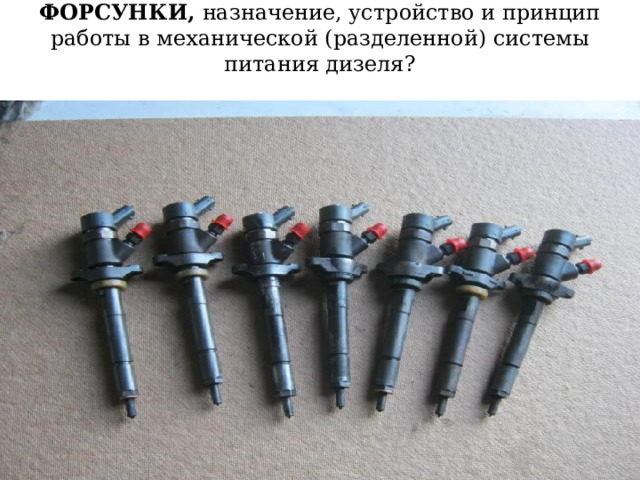

ФОРСУНКИ, назначение, устройство и принцип работы в механической (разделенной) системы питания дизеля?

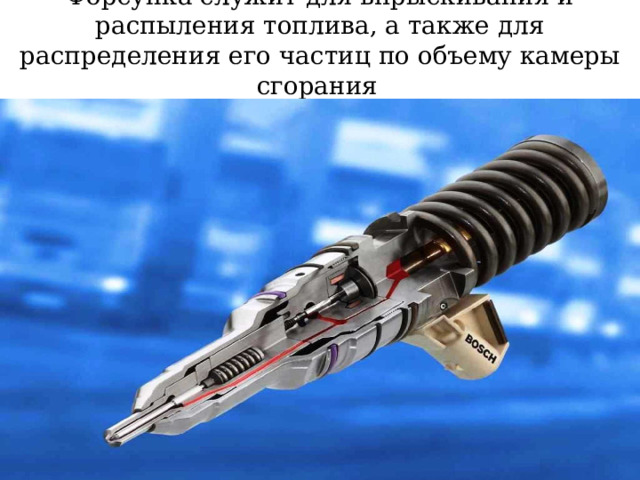

Форсунка служит для впрыскивания и распыления топлива, а также для распределения его частиц по объему камеры сгорания

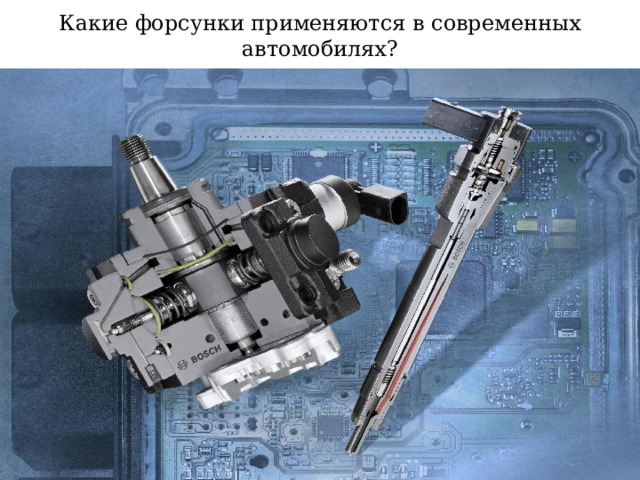

Какие форсунки применяются в современных автомобилях?

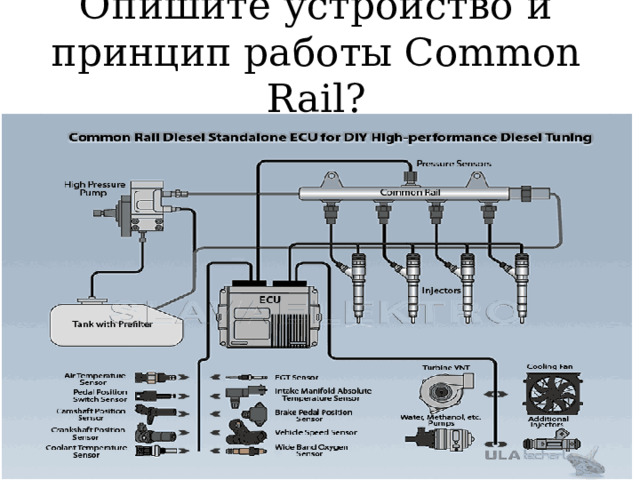

Опишите устройство и принцип работы Common Rail?
