Система смазки ДВС

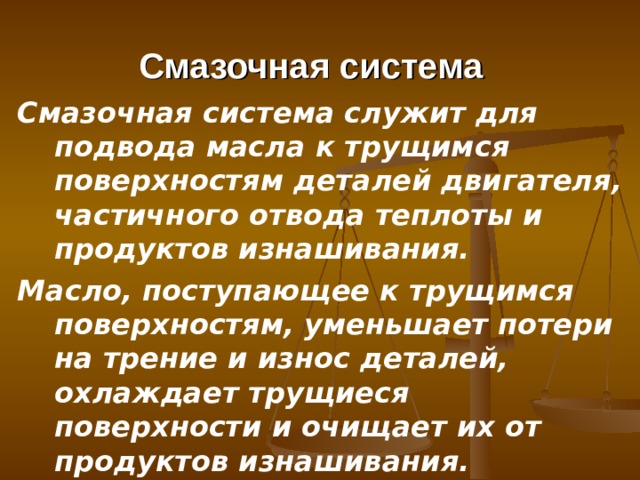

Смазочная система

Смазочная система служит для подвода масла к трущимся поверхно­стям деталей двигателя, частичного отвода теплоты и продуктов изнаши­вания.

Масло, поступающее к трущимся поверхностям, уменьшает потери на трение и износ деталей, охлаждает трущиеся поверхности и очищает их от продуктов изнашивания.

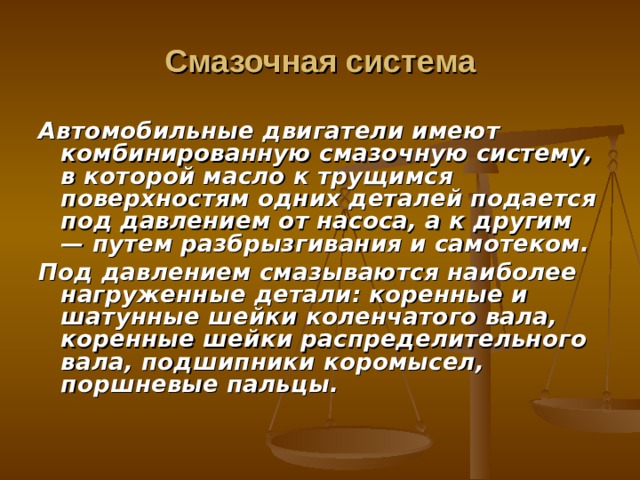

Смазочная система

Автомобильные двигатели имеют комбинированную сма­зочную систему, в которой масло к трущимся поверхностям одних деталей подается под давлением от насоса, а к другим — путем разбрызгивания и самотеком.

Под давлением смазываются наиболее нагруженные детали: коренные и шатунные шейки коленчатого вала, коренные шейки распределительного вала, подшипники коромысел, поршневые пальцы.

Смазочная система

Разбрызгиванием смазываются такие детали, как клапанный механизм, зубчатые колеса газораспределения, «зеркало» цилиндров.

Самотеком смазываются штанги, толкатели, кулачки распределитель­ного вала и др.

Смазочная система включает в себя масляный насос, резервуар для масла (поддон картера), маслоприемник с сетчатым фильтром первичной

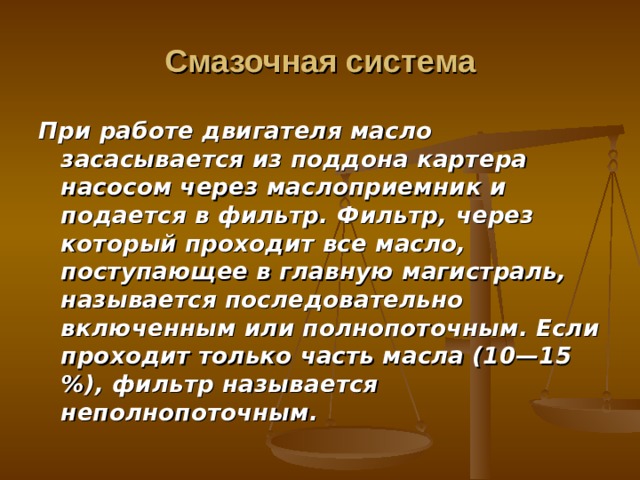

Смазочная система

При работе двигателя масло засасывается из поддона картера насосом через маслоприемник и подается в фильтр. Фильтр, через который прохо­дит все масло, поступающее в главную магистраль, называется последова­тельно включенным или полнопоточным. Если проходит только часть мас­ла (10—15 %), фильтр называется неполнопоточным.

Смазочная система

Из фильтра масло поступает в масляную магистраль, выполненную в виде продольного канала в картере двигателя. Максимальное давление масла, создаваемое насосом, ограничивается редукционным клапаном. Из главной магистрали масло под давлением по каналам поступает к корен­ным подшипникам коленчатого вала, подшипникам распределительноговала и в полую ось коромысел.
