Схемные логические элементы: Триггеры

Схемные логические элементы: Триггеры

Сергеева О.Е.

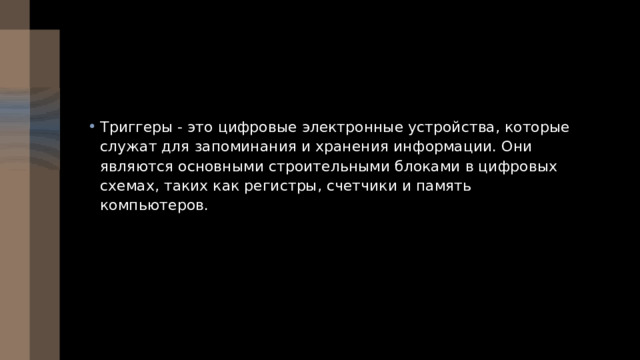

• Триггеры - это цифровые электронные устройства, которые служат для запоминания и хранения информации. Они являются основными строительными блоками в цифровых схемах, таких как регистры, счетчики и память компьютеров.

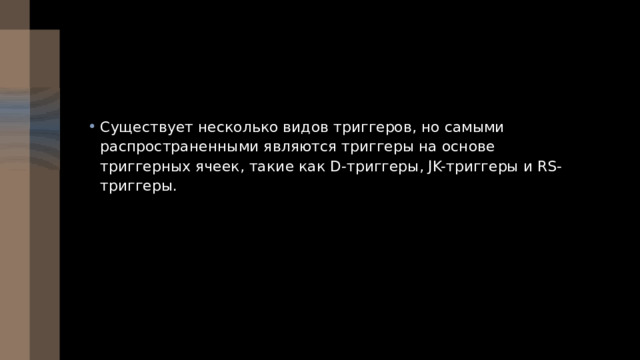

• Существует несколько видов триггеров, но самыми распространенными являются триггеры на основе триггерных ячеек, такие как D-триггеры, JK-триггеры и RS-триггеры.

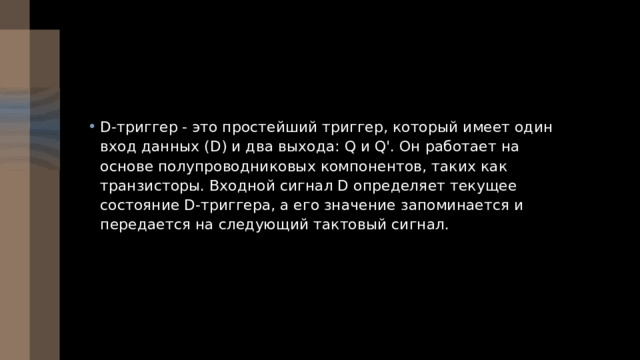

• D-триггер - это простейший триггер, который имеет один вход данных (D) и два выхода: Q и Q'. Он работает на основе полупроводниковых компонентов, таких как транзисторы. Входной сигнал D определяет текущее состояние D-триггера, а его значение запоминается и передается на следующий тактовый сигнал.

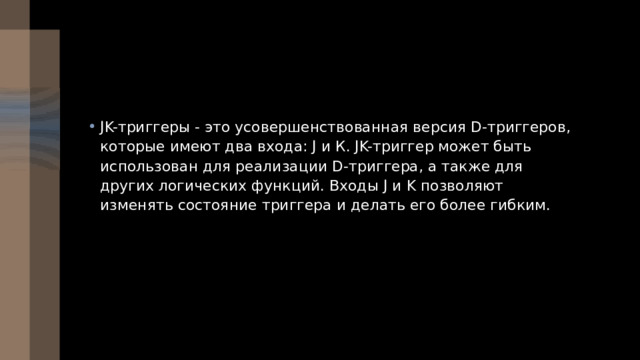

• JK-триггеры - это усовершенствованная версия D-триггеров, которые имеют два входа: J и К. JK-триггер может быть использован для реализации D-триггера, а также для других логических функций. Входы J и K позволяют изменять состояние триггера и делать его более гибким.

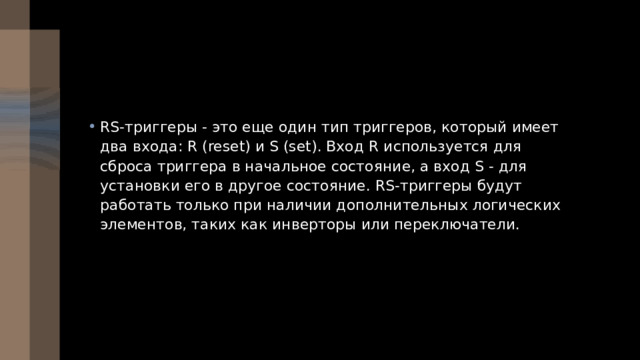

• RS-триггеры - это еще один тип триггеров, который имеет два входа: R (reset) и S (set). Вход R используется для сброса триггера в начальное состояние, а вход S - для установки его в другое состояние. RS-триггеры будут работать только при наличии дополнительных логических элементов, таких как инверторы или переключатели.

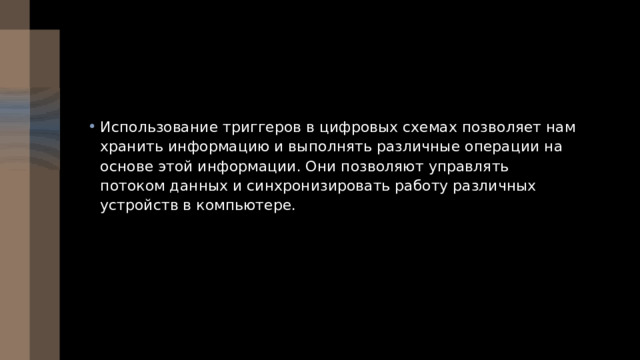

• Использование триггеров в цифровых схемах позволяет нам хранить информацию и выполнять различные операции на основе этой информации. Они позволяют управлять потоком данных и синхронизировать работу различных устройств в компьютере.
