Слесарное дело (1)

Лекция 31

ТЕМА: Виды, элементы и параметры резьбы

Многие детали машин, строительных конструкций и бытовых приборов скрепляют между собой при помощи резьбовых соединений. В резьбовых соединениях применяют болты, гайки, шпильки и винты.

Болт — цилиндрический стержень с головкой на одном конце и с резьбой на другом для навинчивания гайки (рис. 77, а).

Гайка — деталь резьбового соединения, имеющая отверстие с резьбой (рис. 77, а, б).

Шпилька — цилиндрический стержень с резьбой на обоих концах (рис. 77, б).Один конец шпильки ввинчивается в одну из соединяемых деталей, а на другой конец устанавливают скрепляемую деталь и навинчивают гайку.

Винт — цилиндрический стержень с резьбой для ввинчивания в одну из соединяемых деталей.

Болты и винты имеют головки различных форм (рис в).

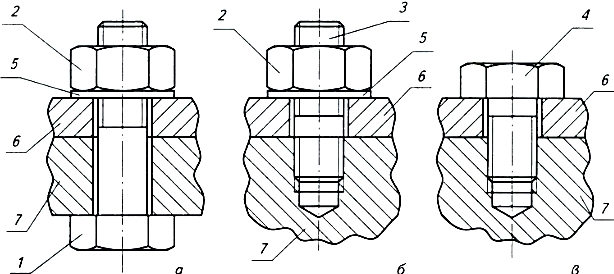

Рис. Резьбовые соединения: а — при помощи болта; б — при помощи шпильки; в — при помощи винта: 1 — болт; 2 — гайка; 3 — шпилька; 4 — винт; 5 — шайба; 6, 7 — соединяемые детали

Резьба — это выступы на поверхности винтов и гаек, расположенные по винтовой линии.

Резьбы бывают однозаходные - образованные одной винтовой линией (ниткой), или многозаходные - образованные двумя и более нитками. По направлению винтовой линии резьбы подразделяются на правые и левые.

Профилем резьбы называется сечение её витка в плоскости, проходящей через ось цилиндра или конуса, на котором выполнена резьба.

Для нарезания резьбы важно также знать основные её элементы: шаг, наружный и внутренний диаметры (рис. 1) и форму профиля резьбы.

Шагом резьбы (t) называют расстояние между двумя одноимёнными точками соседних профилей резьбы, измеренное параллельно оси резьбы.

Наружный диаметр (d1) - расстояние между крайними наружными точками резьбы в направлении, перпендикулярном оси резьбы.

Внутренний диаметр (d2) - расстояние между крайними внутренними точками резьбы в направлении, перпендикулярном оси.

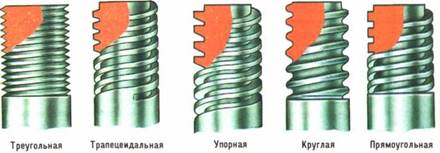

По форме профиля резьбы подразделяют на треугольные, прямоугольные, трапецеидальные, упорные (профиль в виде неравнобокой трапеции) и круглые (рис. 2).

В зависимости от системы размеров резьбы делятся на метрические, дюймовые и трубные. В метрической резьбе угол треугольного профиля равен 60°, элементы резьбы выражаются в миллиметрах. Пример обозначения: М20х1,5 (М - резьба метрическая, первое число - наружный диаметр, второе - шаг).

В дюймовой резьбе угол треугольного профиля равен 55°, диаметры резьбы выражают в дюймах (1 дюйм = 25,4 мм), а шаг - числом витков на один дюйм. Пример обозначения: 1 ¹/₄" (наружный диаметр резьбы в дюймах). Обозначение трубной резьбы отличается от дюймовой тем, что её исходным размером является не наружный диаметр резьбы, а диаметр отверстия трубы, на наружной поверхности которой нарезана резьба. Пример обозначения: труба ³/₄" (цифры - внутренний диаметр трубы в дюймах).

Элементы резьбы.

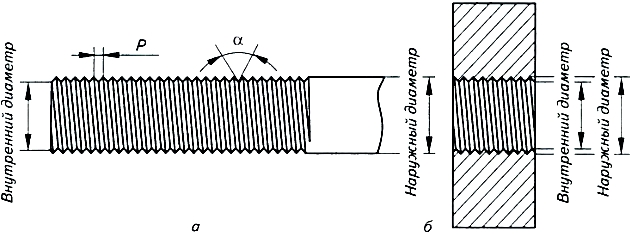

Рис. 1. Элементы резьбы.

Параметры резьб

Диаметры свёрл и стержней для получения резьбы

Контрольное задание

1.Внимательно изучить предложенный материал

2.Составить конспект по изученной теме

3.Ответить на контрольные вопросы

Контрольные вопросы

1. Где применяют резьбовые соединения?

2. Чем болт отличается от шпильки, от винта?

3. Каким инструментом нарезают наружную резьбу? Внутреннюю резьбу?
