БАШЕННЫЕ КРАНЫ

- для перемещения грузов по пространственным траекториям произвольной конфигурации.

Производительность

Пт = 3600 Q kг· kв / tц (т/ч),

где Q–максимальная грузоподъемность, т;

kг и kв – кфты использования грузоподъемности и времени;

tц – время цикла, с.

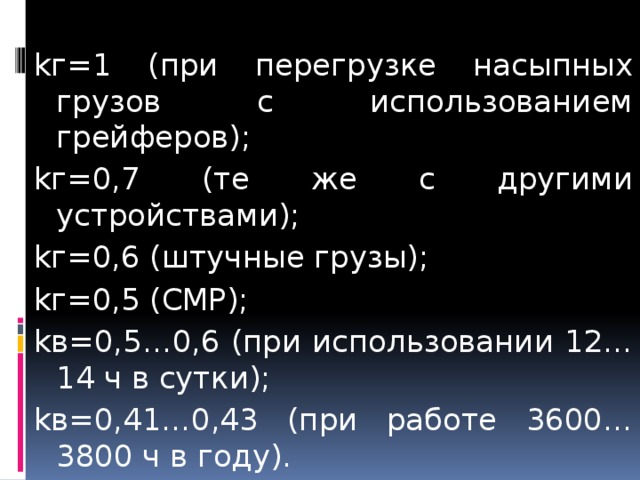

kг=1 (при перегрузке насыпных грузов с использованием грейферов);

kг=0,7 (те же с другими устройствами);

kг=0,6 (штучные грузы);

kг=0,5 (СМР);

kв=0,5…0,6 (при использовании 12…14 ч в сутки);

kв=0,41…0,43 (при работе 3600…3800 ч в году).

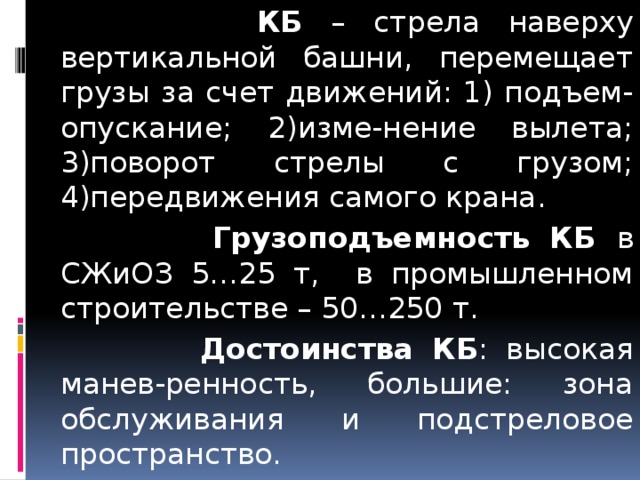

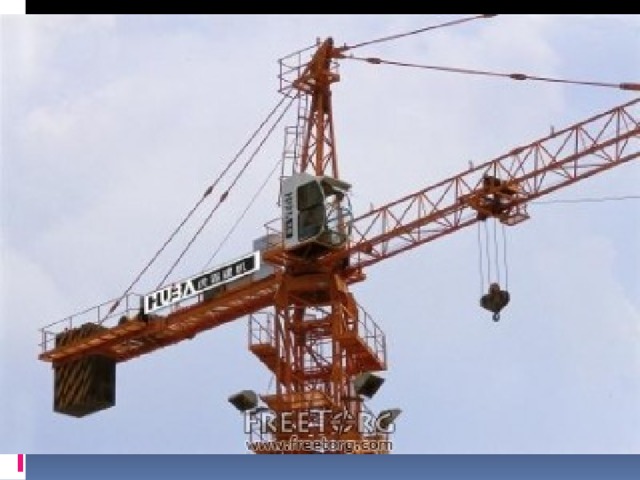

КБ – стрела наверху вертикальной башни, перемещает грузы за счет движений: 1) подъем-опускание; 2)изме-нение вылета; 3)поворот стрелы с грузом; 4)передвижения самого крана.

Грузоподъемность КБ в СЖиОЗ 5…25 т, в промышленном строительстве – 50…250 т.

Достоинства КБ : высокая манев-ренность, большие: зона обслуживания и подстреловое пространство.

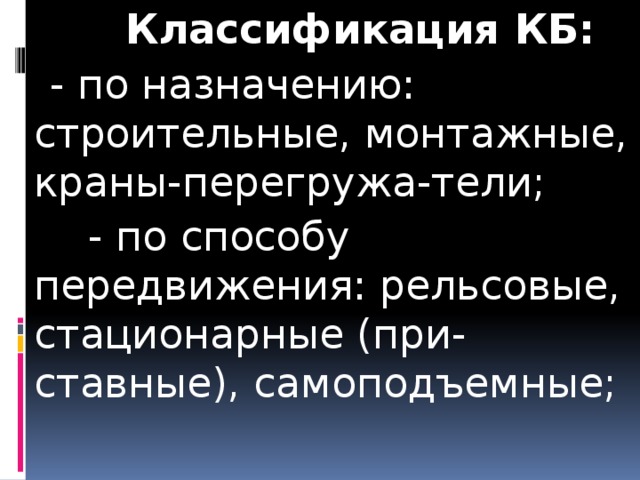

Классификация КБ:

- по назначению: строительные, монтажные, краны-перегружа-тели;

- по способу передвижения: рельсовые, стационарные (при-ставные), самоподъемные;

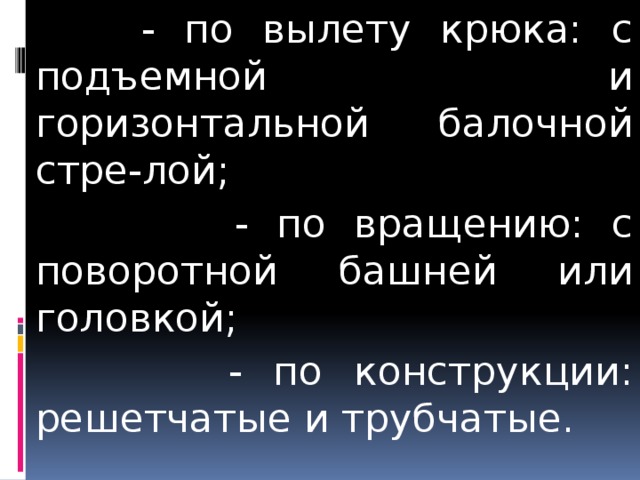

- - по вылету крюка: с подъемной и горизонтальной балочной стре-лой;

- по вращению: с поворотной башней или головкой;

- по конструкции: решетчатые и трубчатые.

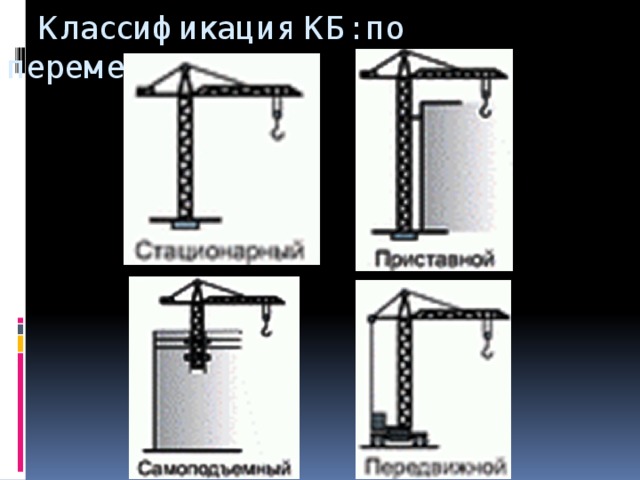

Классификация КБ: по перемещению

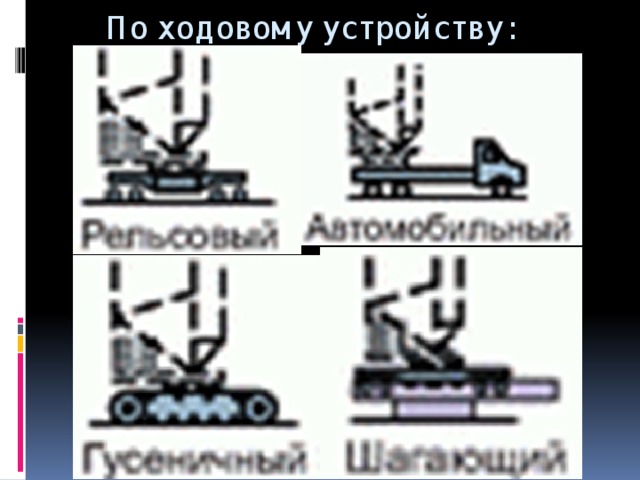

По ходовому устройству:

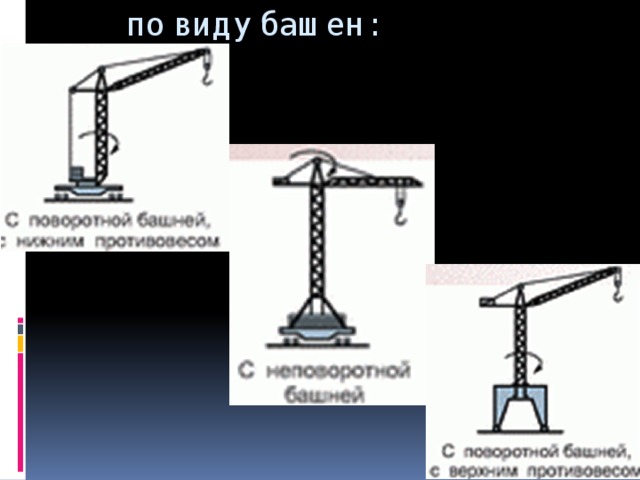

по виду башен:

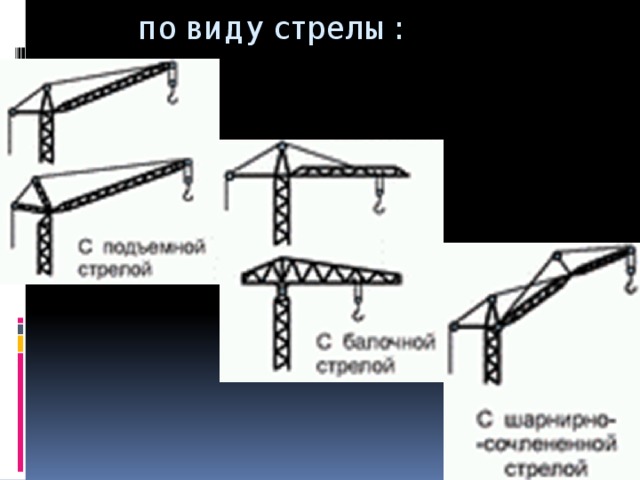

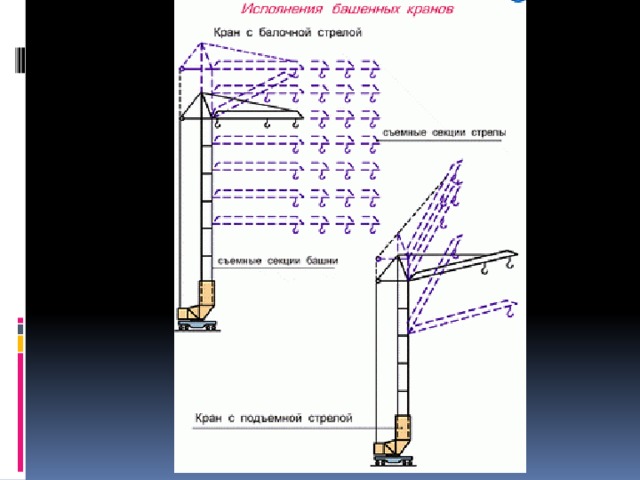

по виду стрелы:

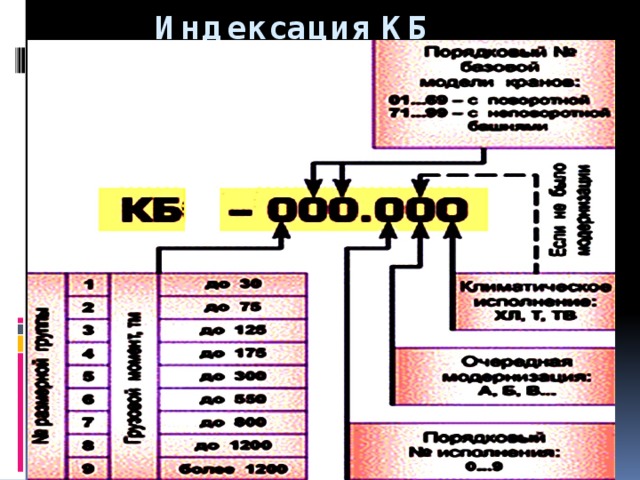

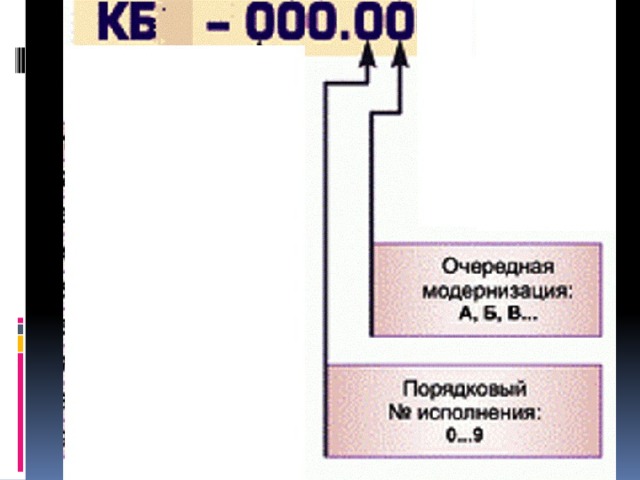

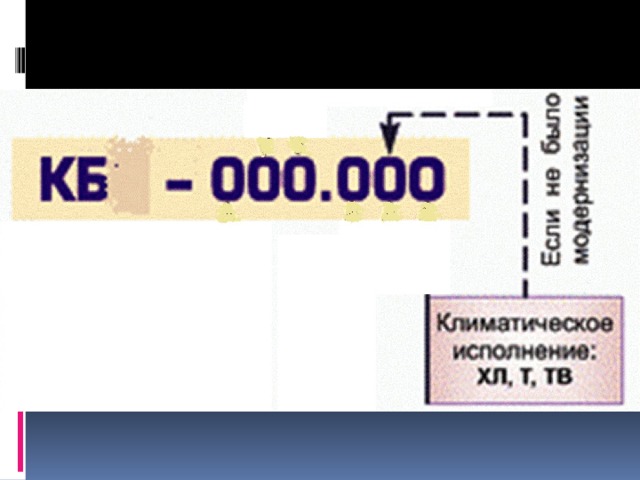

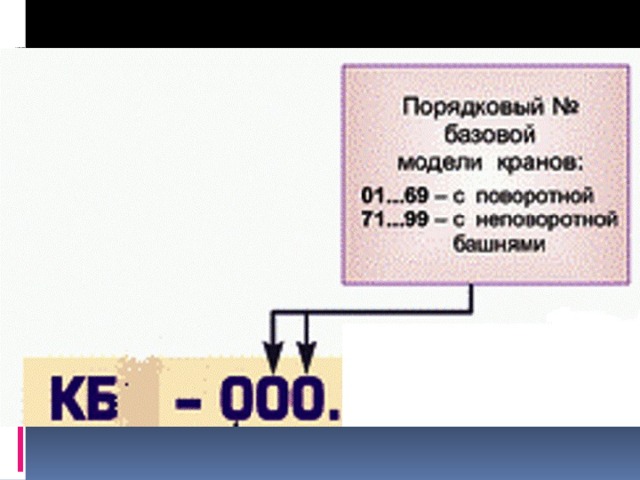

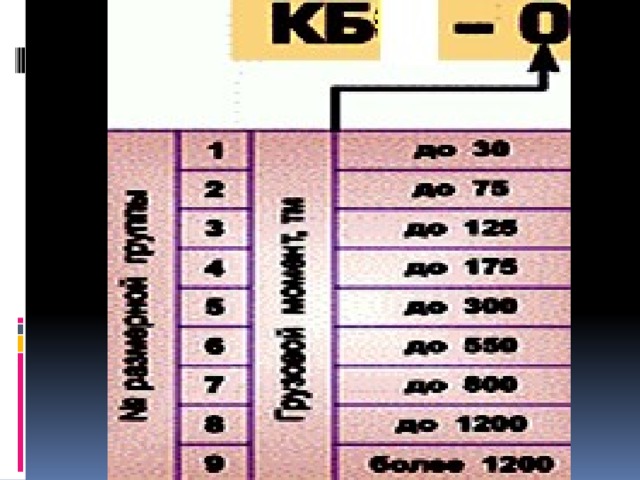

Индексация КБ

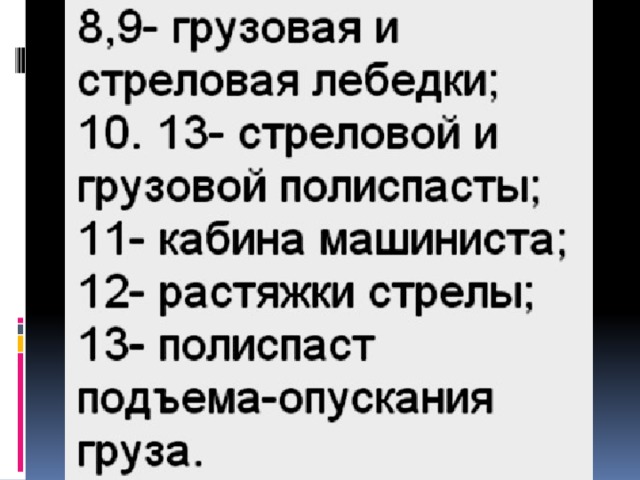

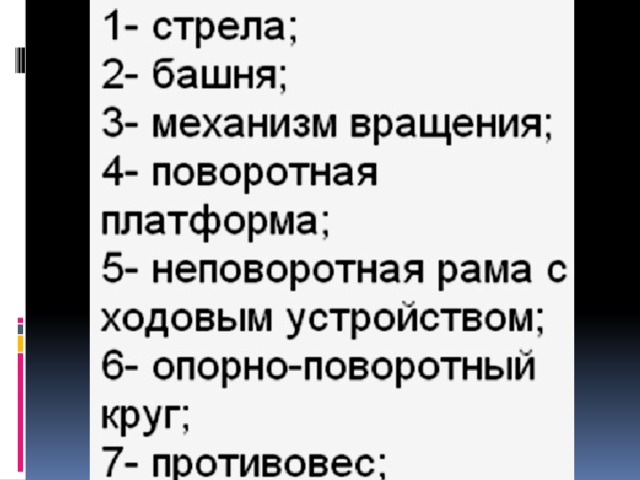

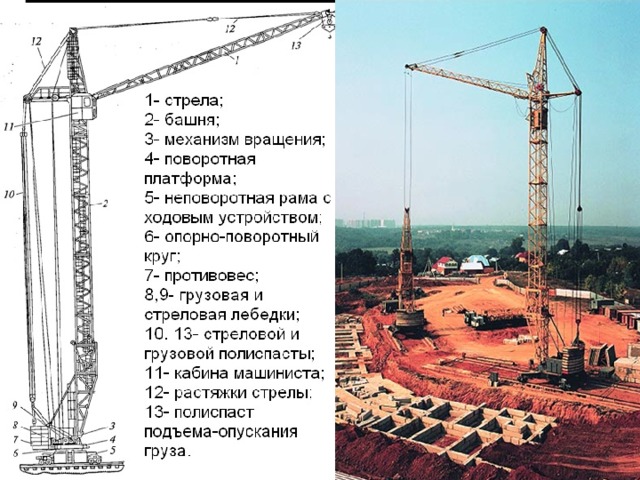

КБ с поворотной башней

1-ходовые тележки (4 шт.)

2- шарнирные кронштейны

3-опорный круг

4- нижняя ходовая рама

5- ходовые колеса

6- электродвигатель

7- тяги

8, 10- внутреннее и наружное кольца

9- шариковый или роликовый подшипник

11- открытая зубчатая передача

12- червячный редуктор

13- колодочный тормоз

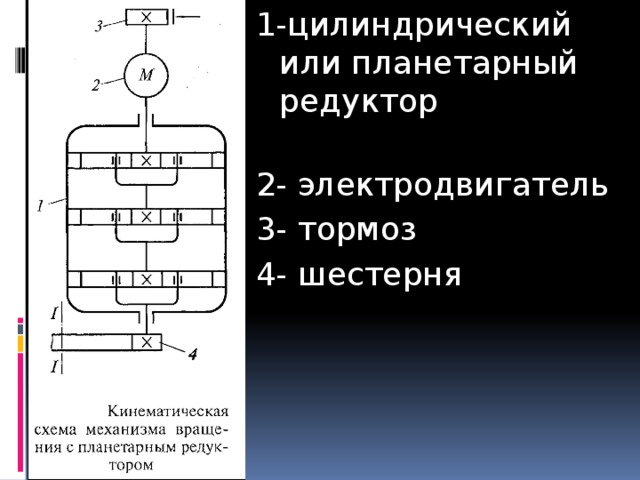

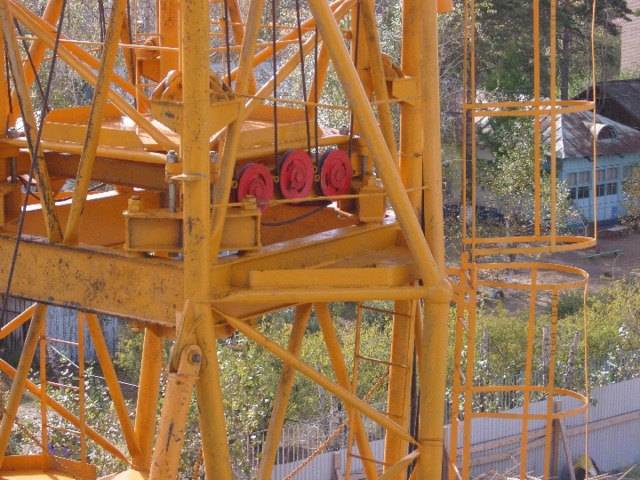

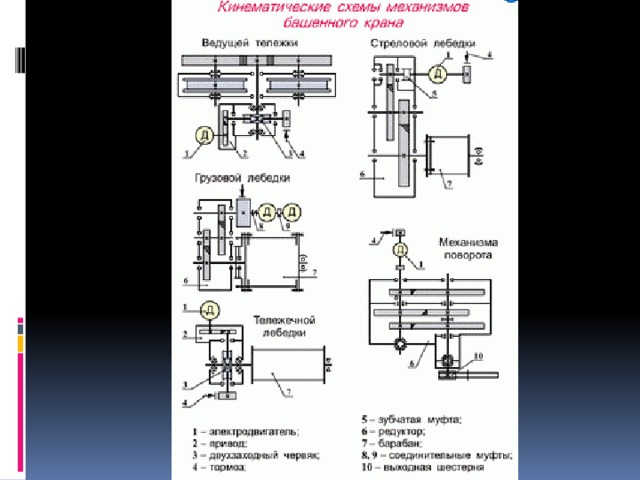

1-цилиндрический или планетарный редуктор

2- электродвигатель

3- тормоз

4- шестерня

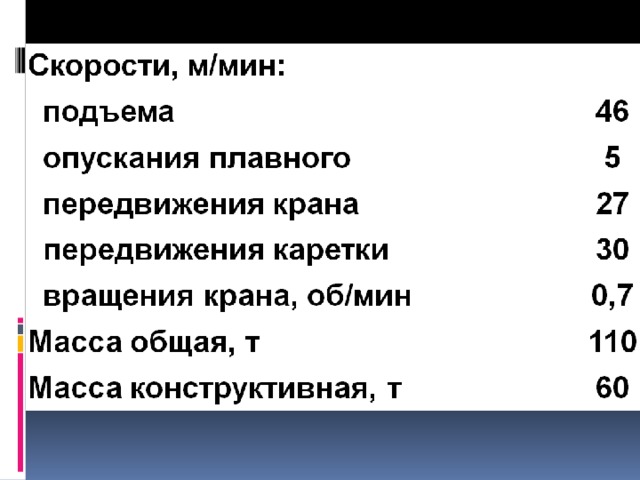

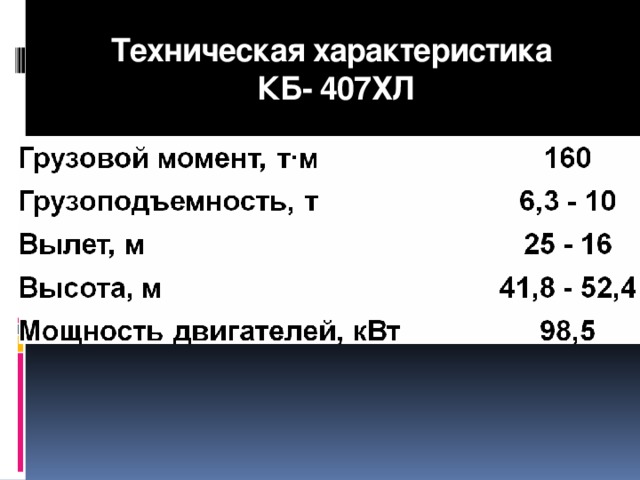

Техническая характеристика КБ- 407ХЛ

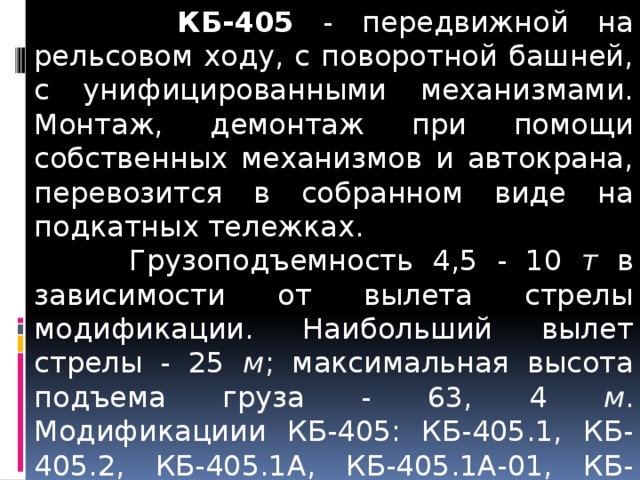

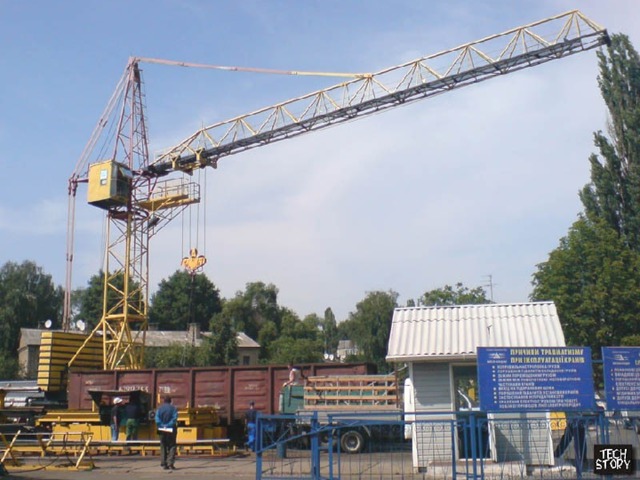

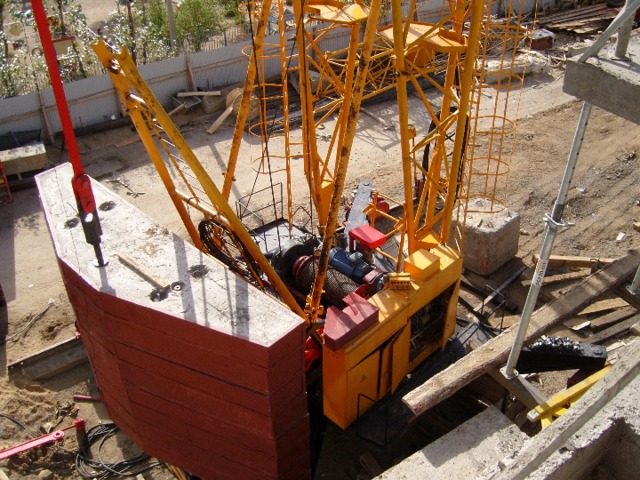

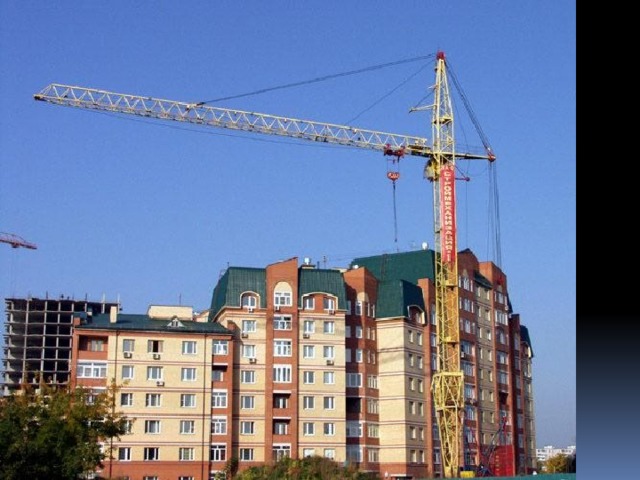

КБ-405 - передвижной на рельсовом ходу, с поворотной башней, с унифицированными механизмами. Монтаж, демонтаж при помощи собственных механизмов и автокрана, перевозится в собранном виде на подкатных тележках.

Грузоподъемность 4,5 - 10 т в зависимости от вылета стрелы модификации. Наибольший вылет стрелы - 25 м ; максимальная высота подъема груза - 63, 4 м . Модификациии КБ-405: КБ-405.1, КБ-405.2, КБ-405.1А, КБ-405.1А-01, КБ-405.1А-02, КБ-405.2А. По конструктивной схеме КБ-405-1 и КБ-405-2 создан башенный кран КБ-407ХЛ. КБ-405.1А - для механизации строительства многоэтажных жилых и гражданских зданий высотой до 16 этажей.

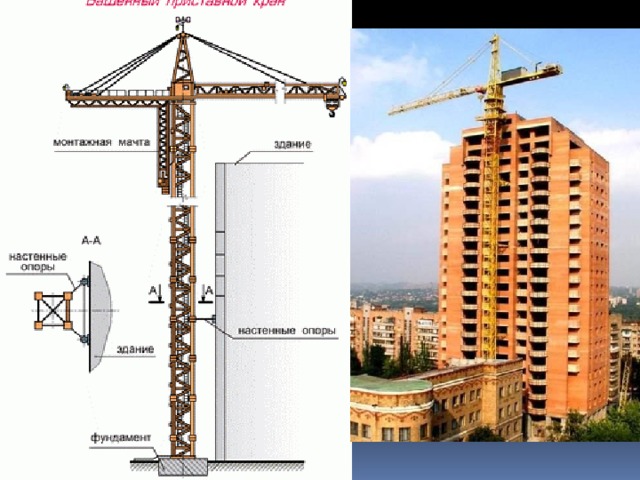

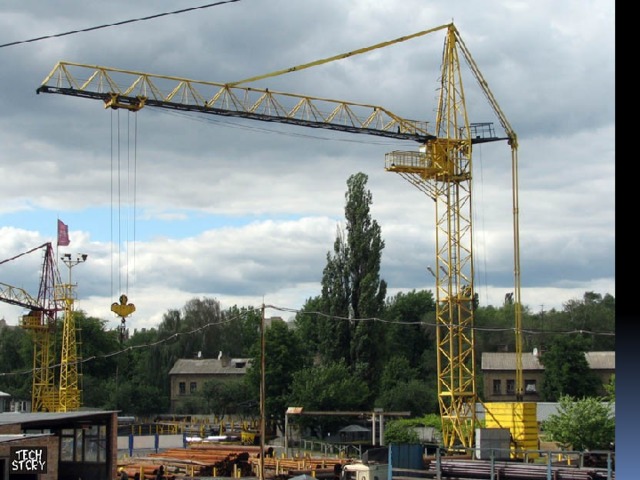

Башенный кран с неповоротной башней

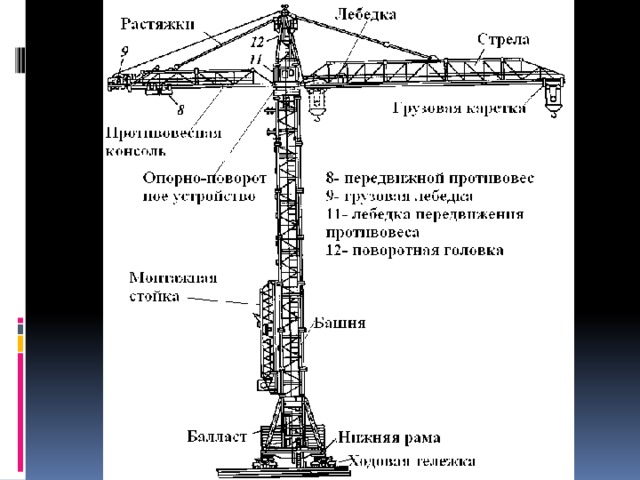

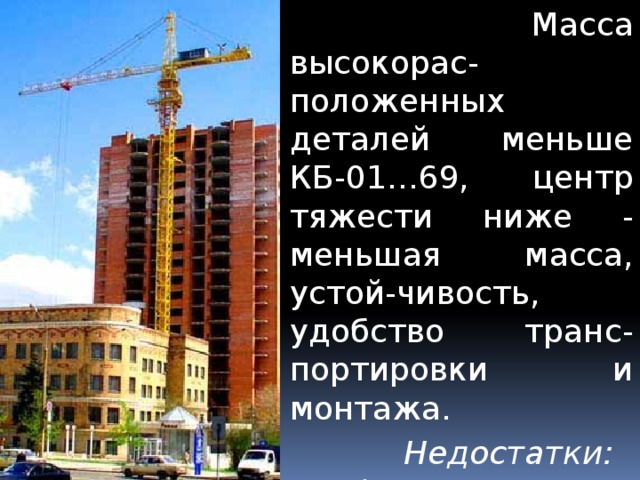

Масса высокорас-положенных деталей меньше КБ-01…69, центр тяжести ниже - меньшая масса, устой-чивость, удобство транс-портировки и монтажа.

Недостатки: при↑ грузоподъемности, вы-соты подъема -↑ массы. Поэтому при ≥10т – использовать КБ- 01…69.

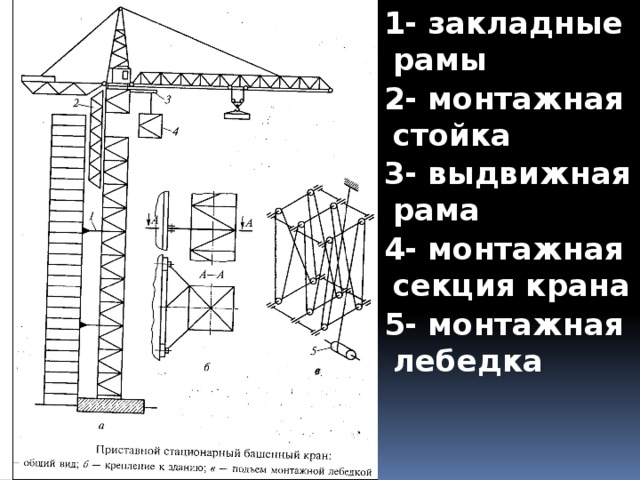

1- закладные рамы

2- монтажная стойка

3- выдвижная рама

4- монтажная секция крана

5- монтажная лебедка

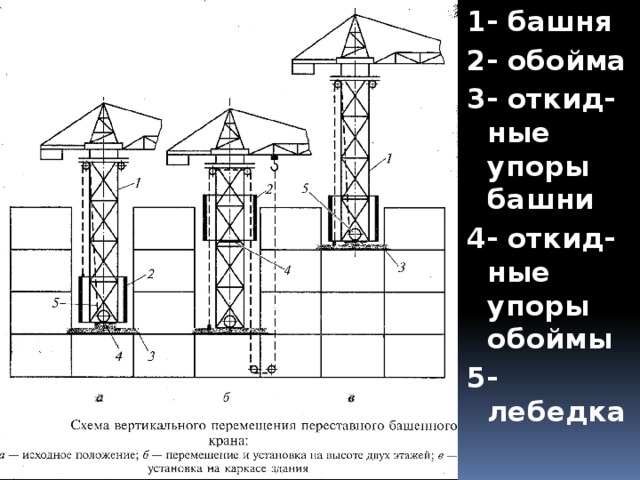

1- башня

2- обойма

3- откид-ные упоры башни

4- откид-ные упоры обоймы

5- лебедка
